MANUALE UTENTE TSR6750 YAMAHA

Sintoamplificatore AV

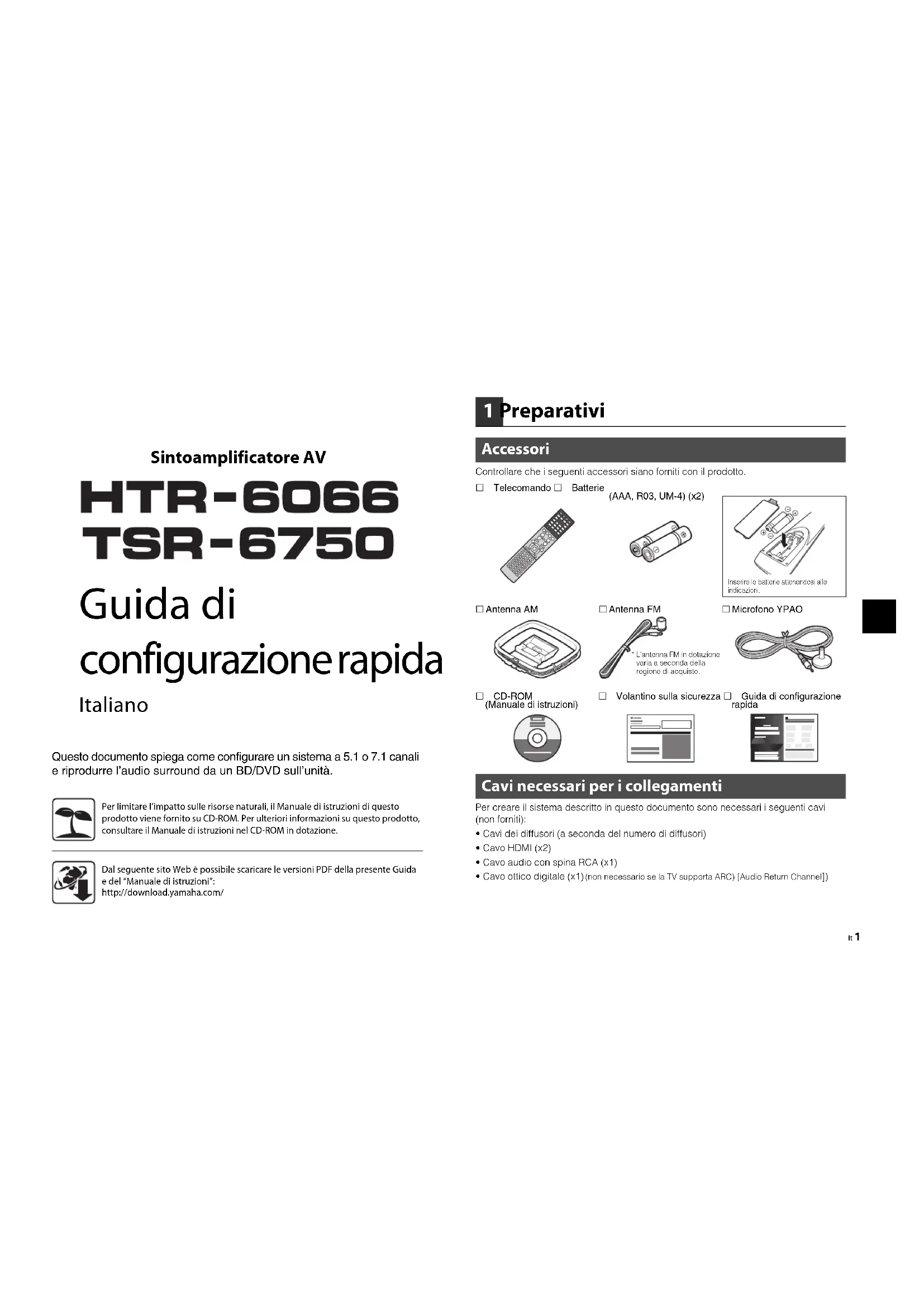

HTR-6066 TSR-6750

Guida di configurazione rapida

Italiano

Questo documento spiega come configurare unsystema a 5.1 o 7.1 canali e riproduire l'audio surround da un BD/DVD sull'unità.

Per limitare l'impatto sulle risorse naturali, il Manuale di istruzioni di quello prodotto viene fornito su CD-ROM. Per ulteriori informazioni su quello prodotto, consultare il Manuale di istruzioni nel CD-ROM in dotazione.

Dal seguente site Web e possible scaricare le versioni PDF della presente Guida e del "Manuale di istruzioni": http://download.yamaha.com/

1 Preparativi

Accessor

Controllare che i seguente accessori siano forniti con il prodotto.

Telecomando Baterie

□ CD-ROM (Manuale di struzioni)

Volantinoulla sicurezzaGuida di configurazione rapida

Cavi necessari per i collegamenti

Per creare il sistema descritto in quello documento sono necessari i seguenti cavi (non forniti):

Cavi dei diffusori (a seconda del numero di diffusori)
Cavo HDMI (x2)
Cavo audio con spina RCA (x1)
Cavo ottico digitale (x1)(non necessario se la TV supporta ARC) [Audio Return Channel])

2 Posizioneamento dei diffusori

Posizione i diffusori nella stanza utilizzando il seguente schema come riferimento.

Per ulteriori informazioni su altri sistemi di diffusori, consultare il "Manuale di istruzioni".

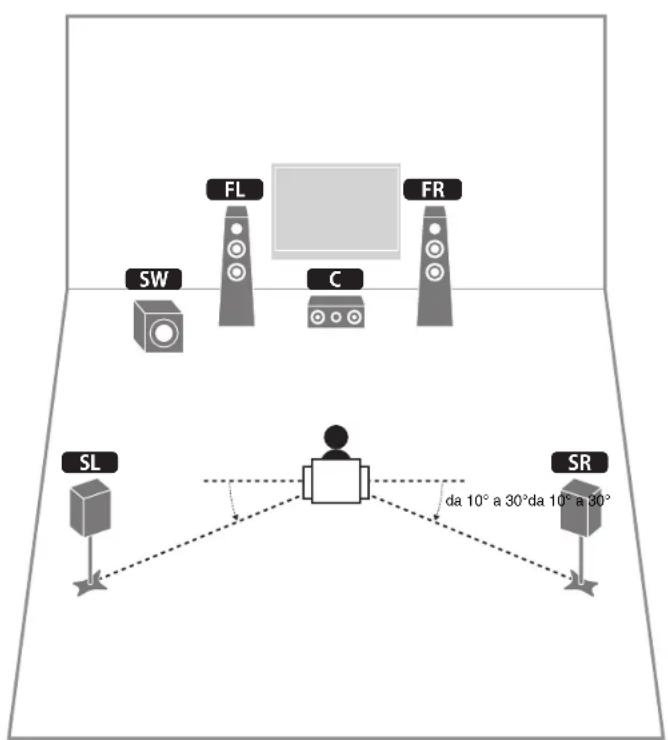

Sistema a 5.1 canali

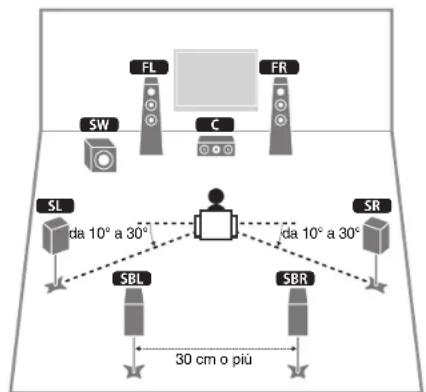

Sistema a 7.1 canali

FL Diffusore anterioe (S)
FR Diffusore anterio (D)
Diffusore centrale
SL Diffusore surround (S)
SR Diffusore surround (D)
SBL Diffusore posteriori surround (S)
SBR Diffusore posteriori surround (D)
SW Subwoofer

3 Collegamento dei diffusori e del subwoofer

• Secondo la Impostazioni predefinite in fabbrica, l'unità è configurata per diffusori da 8 ohm. Se si collegano diffusori da 6 ohm, impostare l'impedenza dei diffusori dell'unità su "6 Ω MIN". Per informazioni detagliate, videera "Impostazione dell'impedenza dei diffusori" nel "Manuale di struzioni".
  Utilizzare un subwoofer con amplificatore integrato.
• Prima di collegare i diffusori, rimuove il cavo di alimentazione dell'unità nella pressa di corrente e spegnere sul subwoofer.
  Assicurcari s che i fili intermi dei cavi dei diffusori non si toccinho o vengano incontriato with the parti metallica dell'unita. Cio potrebne danneggiare sia l'unita che i diffusori. In caso di corso circumlo dei cavi dei diffusioni, alla accensione dellunita verra visualizzato il messaggio "Check SP Wires" sul display antariori

■Collegamento dei cavi dei diffusori

I cavi dei diffusori hanno due fii. Uno serve per collegare i terminali negativi (-) dell'unità e il diffusore, l'altro per collegaroi i terminali positivi (+). So i fili sono di colore diverso per evitare confusione, collegare il filo zero al terminale negativo e l'altro filo al terminale positivo.

① Rimuovero circa 10 mm d'isolamento dalles estremita del cavo del diffusore o attorcigliare saldamente insieme i fili scoperti del cavo.
② Allentare il terminale del diffusore.
③ Inserire i fill scoperti del cavo nello spazio sul lato del terminale (in alto a destra o in basso a sinistra).
④Stringere il terminale.

Uso di uno spinotto a banana

(Solo modelli per USA e Australia)
①Stringere il terminale del difusore.
2Inserire un spinotto a banana nell'estremita del terminale.

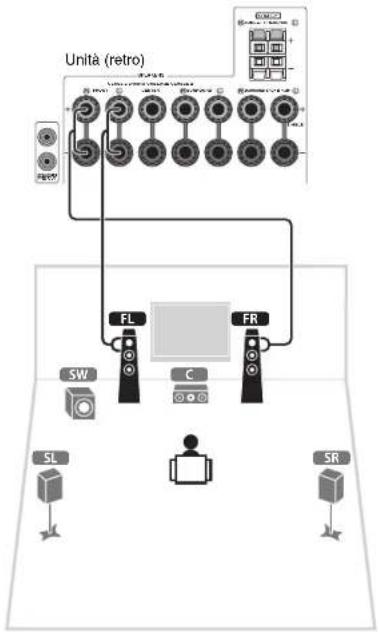

1 Collegare i diffusori anteriori (FL/ FR) ai terminali FRONT ( / )

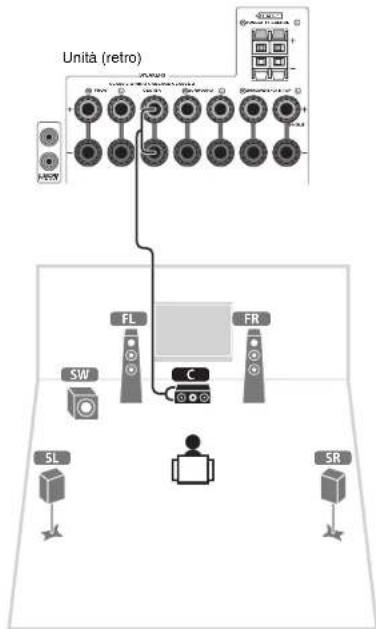

2 Collegare il diffusore centrale (C) al terminale CENTER.

3 Collegare I diffusori surround (SL/ SR) ai terminali SURROUND (口/口)

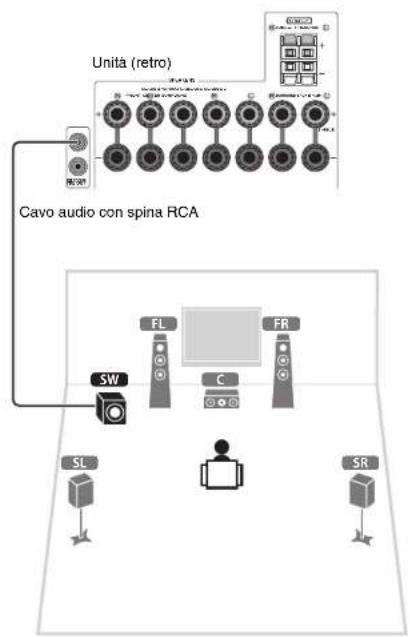

4 Collegare il subwoofer (SW) alla presa SUBWOOFER PRE OUT (1). Utilizzare un subwoofer con amplificatore integrato.

Per ilsystema7.1 canali

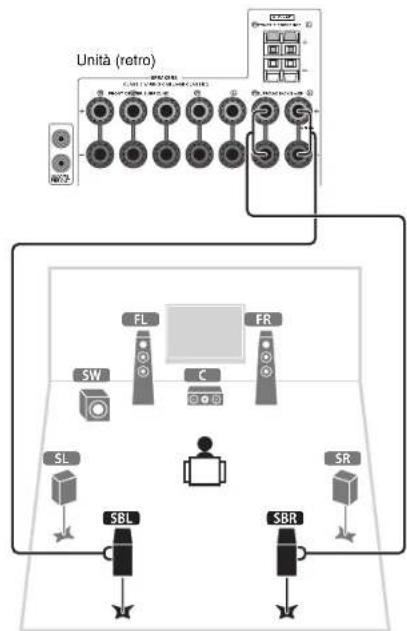

Collegare i diffusori posteriori surround (SBL/SBR) ai SURROUND BACK (C/®) terminali.

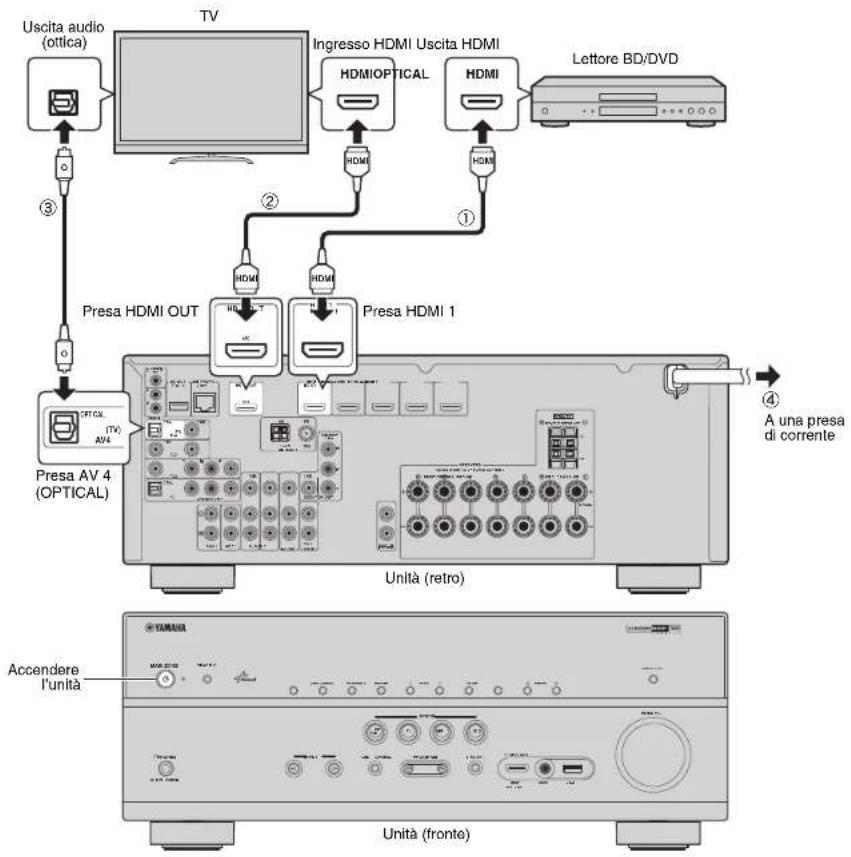

4 Collegamento di dispositivi esterni

1 Collegare i dispositivi esterni all'unità.

① Collegare illettoreBD/DVDall'unitautilizzando un cavo HDMI. So illettore BD/DVDccollegatodirettamente alla TVmericante an cavo HDMI,scollegarequestulimo daIaTVe collegarallo'unita.
② Collegare la TV all'unità con l'altro cavo HDMI.
3 Collegare la TV all'unita con un cavo ottico digitale. Questo collegamento è necessario per riproduire l'audio della TV sull'unità. Questo collegamento non è necessario se la TV supporta ARC (Audio Return Channel).
4 Collegare il cavo di alimentazione a una presa di corrente.

Per informazioni su come collegare lo antenne radio o altri dispositivi esterni, videere la sozione "PREPARATIVI" nel "Manuale di struzioni".

2 Accendere l'unità, la TV e il lecture BD/DVD.

3 Utilizzato il telecomando della TV perambiare l'ingresso della TV in modo da visualizzazione il segnale video proveniente dall'unità.

I collegamenti sono completeness. Andare alla pagina successiva per ottimizzare le impostazioni dei diffusori.

Il collegamento della TV all'unita mediante un cavo HDMI consente di configurare le impostazioni dell'unita con il menu visualizzato sulla TV. E inolte possibile selezione la lingua desiderata per il menu sulla schermo scegliando tra inglose (lingua predefinita), giapponese, francase, teledeo, spagnolo, russo, italiane e cinese. Per ulteriori informazioni, consultrate il "Manuale di istruzioni". Nella presente Guida vengono usate per gli esempi le schermate del menu in lingua inglose.

5 Ottimizzazione automatica delle impostazioni dei diffusori (YPAO)

La funzione Yamaha Parametric room Acoustic Optimizer (YPAO) rileva i collegamenti dei diffusori e misura la distanza tra i diffusori e la posizione di ascolto, quando ottimizza automaticamente le impostazioni dei diffusori, ad esempio il bilanziamento del volume e i parametri acustici, per l'ambiente di ascolto.

• Durante la misurazione i toni di test vengono emessi ad alto volume. Accertarsi che i toni di test non spaventino i bambini piccoli. Inoltre, evitare di utilizzare esta funzione la sera, in quanto potrebbe disturbare le persone nelle vicinanzae.
• Durante la misurazione non è possibile regolare il volume.
• Durante la misurazione, Maintainere l'ambiente in condizioni il più possibile silenziose.
  Non collegare le cuffie.
• Evitarre di rimerare tra i diffusori e il microfono YPAO durante il processo di misurazione (circa 3 minut).
• Spostarsi in un angolo della stanza oppure uscire.

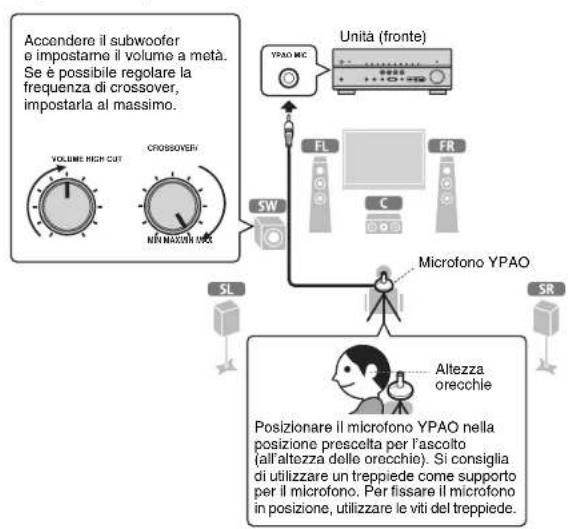

Preparazione per la funzione YPAO

1 Collegare il microfono YPAO alla presa YPAO MIC sul pannello anteriore.

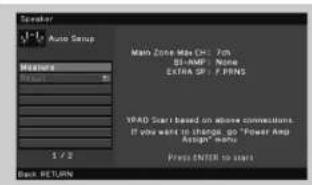

Sulla TV compare la seguente schermata.

• Per annulare l'opération, scollegare il microfono YPAO prima che abbia initio la misurazione.

2 Per avviare la misurazione,utilizzare I tasti cursore per selezionare "Measure" e premere ENTER.

La misurazione inizia entro 10 secondi.

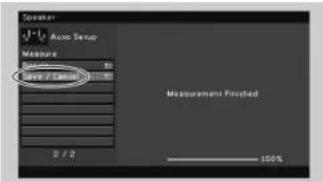

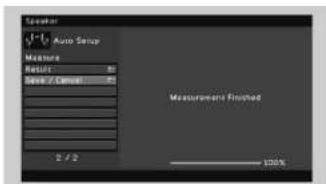

Al termine della misurazione, sulla TV compare la seguente schermata.

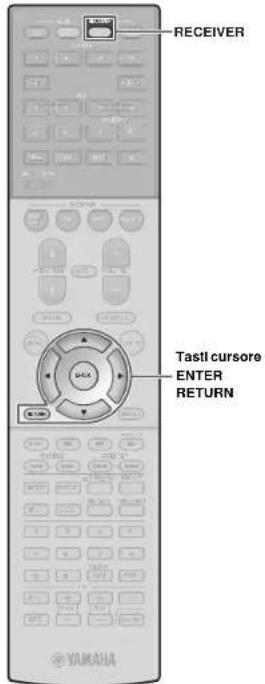

• Se i tasti cursore non funzionano, preme RECEIVER, quindi utilizeszare i tasti cursore.
• Se compare un messaggio di erre (ad esempio E-1) o ci avviso (ad esempio W-2), vedere "Messaggio di erre" o "Messaggio di avviso" nel "Manuale di istruzione".
• Se compare il messaggio di avviso "W-1:Out of Phase", vedere "Se è visualizzato il messaggio "W-1:Out of Phase" (paglia successiva).

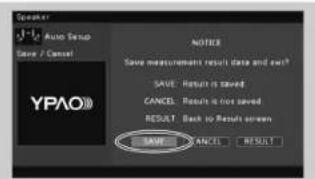

3 Utilizzato i tasti cursore per selezionare "Save/Cancel" e premere ENTER.

4 Utilizzato i tasti cursore per selezionare "SAVE" e premere ENTER.

5 Scollegare Il microfono YPAO dall'unità.

Con questa operazione l'ottimizzazione delle impostazioni dei diffusori cui considerarsi conclusa.

• Poiché é sensibile à calore, non positivement il microfono YPAO in luoghi en cui pottrebbe essere esesto allo luce diretica del sole o a temperature elevate (ad esempio su un'apparecciattava AV).

Se è visualizzato il messaggio "W-1:Out of Phase"

Attenersi alla segunte procedura per controllare i collegamenti dei diffusori.

Utilizzare i tasti cursore per selezionare "Result" e premere ENTER.
② Utilizzare i tasti cursore per selezionare "Wiring".
③ ControllareIcollegamenti delcavi (+ / - ) del diffusore indicato come"Reverse"nel messaggio di avviso.

Se il diffusore è collegato correttamente:

A seconda del tipo di diffusori e dell'ambiente, quello messaggio potrebbe comparare anche se i diffusori sono collegati correttamente.

In questo caso è possible esserecore il messaggio. Premere RETURN e andare al punto 3.

Se il diffusore non è collegato correttamente:

Spagnere l'unità, ricollegare il cavo del diffusore e provare a eseguire di nuovo la misurazione YPAO.

6 Riproduzione di un BD/DVD

Di seguito viene descripto come riproduire un BD/DVD. Si consigilia di riproduire un segnale audio multicanale (a 5.1-canali o più) per escaltare l'effetto surround prodotto dall'unità.

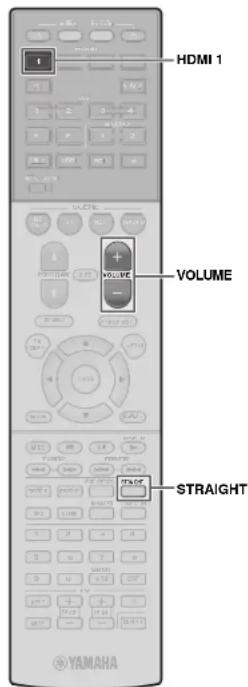

1 Premere HDMI 1 per selezionare "HDMI 1" come sorgente d'ingresso.

2 Avviare la riproduzione sullettore BD/DVD.
3 Premere ripetutamente STRAIGHT per selezionare "STRAIGHT".

4 Premere VOLUME per regolare il volume.

Questa operazione completa la procedura di configurazione di base.

Se I'effetto surround non funziona

Durante la riproduzione audio con più canali, il suono viene emesso solo dai diffusori anterlori.

Controllare l'impostazione di uscita dell'audio digitale del leettore BDjDVD.

É possible impostarlo su un'uscita a 2 canali (ad esempio PCM).

Non vlene emesso alcun suono da un diffusore specifico

Vedere "Risoluzione dei problemi" nel "Manuale di istruzione".

Molte altri funzioni!

L'unità dispone di molte altre funzioni.
Fare riferimento al "Manuale di struzioni"
CD-ROM in dotazione per informazioni su utilizzato al meglio l'unità.

Collegamento di altri dispositivi di riproduzione

É possible collegare dispositiivi audio (ad esempio unlettore CD),console di giocco, videoregistratori e molti altri dispositiivi.

Selezione della modalità sonora

E possible selezionare un programma sonoro (CINEMA DSP) o un decodificatore surround adatto per film, musica, giochi, programmi sportivi e cosi via.

Riproduzione con I'iPod

Utilizzando il cavo USB tornito con l'IPod, è possible ascoltare la musica dell'IPod sull'unità.

Ascolto delle trasmissioni FM/AM
Riproduzione dei brani musicali su un dispositivo di memorizzazione USB
Riproduzione dei contenuti in rete
Selezione contemporanea della sorgente di ingresso e delle impostazioni preferite

Per ulteriori informazioni, vedere "Applicazioni dell'unita".

Receptor AV

HTR-6066 TSR-6750
