Caractéristiques techniques	Détails
Taille de l'écran	17 pouces
Résolution maximale	1280 x 1024 pixels
Type de panneau	LCD
Temps de réponse	8 ms
Contraste	700:1
Luminosité	250 cd/m²
Connectivité	VGA, DVI
Consommation d'énergie	40 W (max)
Dimensions (L x H x P)	376 x 402 x 210 mm
Poids	5.5 kg
Utilisation	Idéal pour le bureau et les applications bureautiques
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Compatible avec les systèmes Windows et Mac, garantie de 3 ans

FOIRE AUX QUESTIONS - SDMHS74P SONY

Comment connecter le moniteur SONY SDMHS74P à mon ordinateur ?

Utilisez un câble VGA ou DVI pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez la source d'entrée appropriée.

Que faire si l'écran du moniteur reste noir ?

Vérifiez si le moniteur est correctement alimenté et si le câble est bien connecté. Testez avec un autre câble ou un autre ordinateur pour isoler le problème.

Comment ajuster la luminosité et le contraste du SONY SDMHS74P ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu. Naviguez jusqu'aux options de luminosité et de contraste pour effectuer vos ajustements.

Le moniteur n'affiche pas l'image en pleine résolution, que faire ?

Assurez-vous que les paramètres d'affichage de votre ordinateur sont configurés pour correspondre à la résolution native du moniteur, qui est de 1280 x 1024 pixels.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et sec pour dépoussiérer l'écran. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau ou un produit de nettoyage spécifique pour écrans.

Quels types de câbles sont compatibles avec le SONY SDMHS74P ?

Le moniteur est compatible avec les câbles VGA et DVI. Assurez-vous de disposer des câbles adéquats pour votre configuration.

Comment réinitialiser les paramètres d'usine du moniteur ?

Accédez au menu des paramètres à l'aide des boutons de contrôle, puis recherchez l'option de réinitialisation des paramètres d'usine.

Que faire si le moniteur émet des bruits étranges ?

Débranchez le moniteur et vérifiez les connexions. Si le bruit persiste, contactez le service client de Sony pour une assistance technique.

Le moniteur ne s'allume pas, que faire ?

Vérifiez la connexion de l'alimentation et essayez une autre prise. Si le problème persiste, il pourrait y avoir un défaut matériel.

MODE D'EMPLOI SDMHS74P SONY

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Approx. 441 · 404 · 216 mm

(17 3/8 · 16 · 8 5/8 inches)

Mass Approx. 5.7 kg (12 lb. 9 oz.)

Plug & Play DDC2B

Accessories See page 7.

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Identification des composants et des commandes....5

Installation....7

Etape 1 : Raccordez l'écran à votre ordinateur ..... 7

Etape 2 : Branchez le câble d'alimentation ..... 8

Etape 3 : Fixez correctement les cordons et remettez le panneau arrière en place....8

Etape 4 : Mettez le moniteur et l'ordinateur sous tension ..... 9

Réglage de l'inclinaison 9

Sélection du signal d'entrée (Touche INPUT) 9

Personnalisation de votre moniteur....10

Réglage de la luminosité .... 10

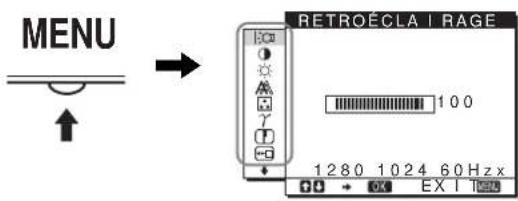

Pilotage par menu....10

Réglage du rétroéclairage (RETROÉCLAIRAGE) ..... 11

Réglage du contraste (CONTRASTE) 12

Réglage du niveau de noir d'une image (LUMINOSITÉ) ..... 12

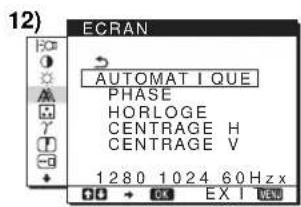

Réglage de la netteté et du centrage de l'image (ECRAN) (signal RVB analogique uniquement) 12

Réglage de la température des couleurs (COULEUR)....13

Modification du réglage gamma (GAMMA)....14

Réglage de la netteté (NETTETE) 14

Déplacement de la position du menu (POSITION MENU) ..... 14

Modification automatique de l'entrée (DÉTECTE ENTRÉE) ..... 14

Sélection de la langue du menu affiché à l'écran (LANGUAGE) .. 15

Réglages additionnels 15

Spécifications techniques....16

Fonction d'économie d'énergie. 16

Réduction de la consommation électrique (mode 16) ..... 16

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)....16

Dépannage .....17

Messages affichés .... 17

Symptômes de défaillances et remèdes....18

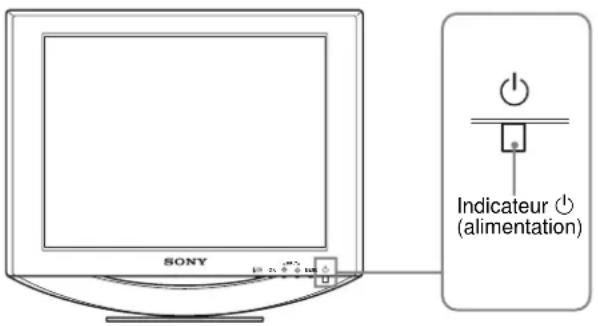

Fonction d'autodiagnostic....20

Spécifications....21

Précautions

Avertissement sur les connexions d'alimentation

- Utilisez le câble d'alimentation fourni. Si vous utilisez un câble d'alimentation différent, assurez-vous qu'il est compatible avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n'employez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le câble d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement

L'appareil doit être installé à proximité d'une prise de courant aisément accessible.

Installation

N'installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par exemple à proximité d'un radiateur, d'un conduit de chauffage ou le rayonnement direct du soleil. L'exposition du moniteur à des températures extrêmes, comme dans l'habitacle d'une voiture parquée en plein soleil ou à proximité d'un conduit de chauffage, risque d'entraîner des déformations du châssis ou des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des chocs.
• A proximité d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres appareils électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation temporaire à l'extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l'écran LCD

• Ne laissez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côté d'une fenêtre.
• N'appuyez pas sur et veillez à ne pas érafler la surface de l'écran LCD. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquez sinon d'altérer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est employé dans un environnement froid, il est possible qu'une image rémanente apparaisse sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normale dès que la température est revenue à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.
• Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

Remarque sur l'affichage à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l'écran LCD est issu d'une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouge, bleu ou vert) apparaissent constamment sur l'écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s'agit pas d'un dysfonctionnement.

(Points effectifs : supérieurs à 99,99%)

Entretien

• Débranchez le câble d'alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une détérioration des matériaux ou du revêtement de l'écran LCD risque de se produire si le moniteur est exposé à des solvants volatiles comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur et saisissez le moniteur fermement des deux mains par son support et sa base. Si vous laissez tomber le moniteur, vous risquez de vous blesser ou d'endommager le moniteur.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les ordures ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuée conformément aux réglementations des autorités locales compétentes en matière de propreté publique.

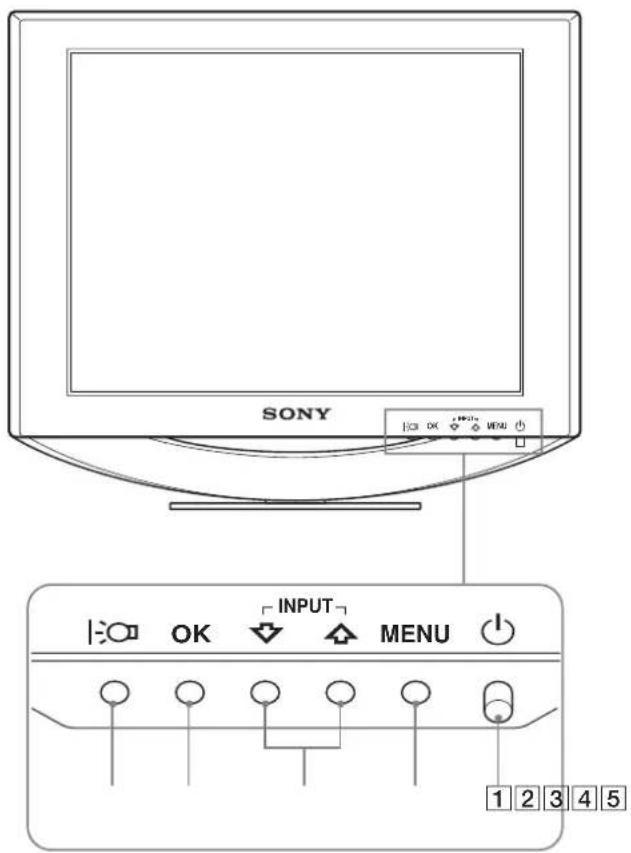

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses. Le commutateur ⏻ (alimentation) et les commandes sont situés sur la partie inférieure droite de la face avant du moniteur.

Avant de l'affichage à cristaux liquides

SONY INPUT MENU 1 2 3 4 5

Arrière de l'écran

1 Commutateur et indicateur ⏻ (alimentation) (pages 9, 16, 20)

Pour mettre l'écran sous tension ou hors tension, basculez le commutateur ⏻ (alimentation) vers le haut.

Le voyant d'alimentation s'allume en vert lorsque l'écran est mis sous tension et en orange lorsque le moniteur est en mode d'économie d'énergie.

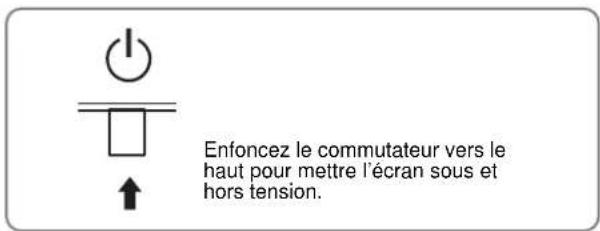

Enfoncez le commutateur vers le haut pour mettre l'écran sous et hors tension.

② Touche MENU (menu) (pages 10, 11)

Cette touche affiche ou ferme le menu principal.

3 Touches ↓/↑ (page 11)

Ces touches fonctionnent comme les touches ↓/↑ lorsque vous sélectionnez des paramètres de menu et que vous effectuez des réglages.

Ces touches permettent également de commuter le signal d'entrée vidéo entre INPUT1 et INPUT2 lorsque deux ordinateurs sont raccordés au moniteur. (Uniquement disponible lorsque le menu est désactivé.)

4 Touche OK (page 11)

Cette touche permet de sélectionner ou de valider des options dans le menu.

5 Touche | page 10)

Cette touche permet de modifier la luminosité de l'écran.

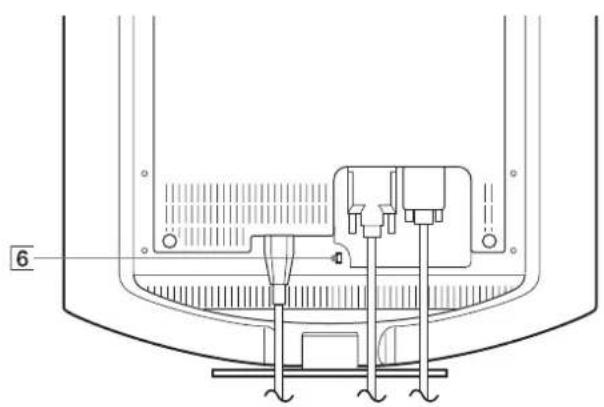

6 Trou de verrou de sécurité

Le verrou de sécurité doit être utilisé avec le système Kensington Micro Saver Security System.

Micro Saver Security System est une marque commerciale de Kensington.

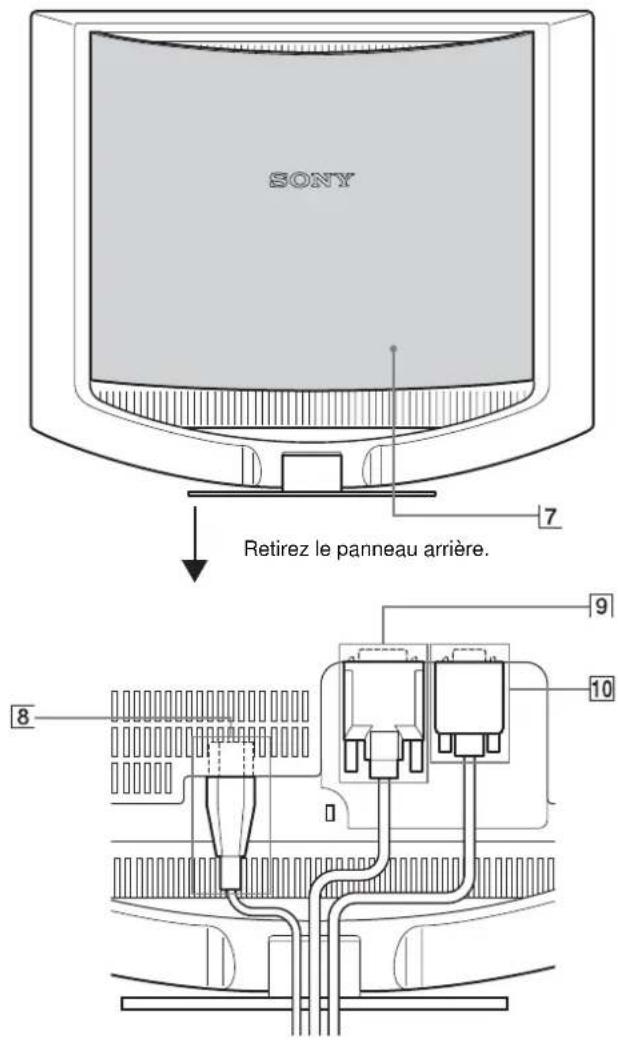

Arrière de l'affichage à cristaux liquides

SONY Retirez le panneau arrière. 7 9 8 10

7 Capot arrière (page 8)

Retirez ce panneau pour brancher ou débrancher les câbles ou les cordons.

8 Connecteur AC IN (page 8)

Raccordez le cordon d'alimentation (fourni) à ce connecteur.

9 Connecteur d'entrée DVI-D (RVB numérique) pour INPUT1 (page 7)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

10 Connecteur d'entrée HD15 (RVB analogique) pour INPUT2 (page 7)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,7 Vp-p, positifs) et des signaux de synchronisation.

Installation

Avant d'utiliser votre moniteur, vérifiez si les accessoires suivants se trouvent bien dans le carton d'emballage :

• Ecran LCD
  • Câble d'alimentation
  • Câble de signal vidéo HD15-HD15 (RVB analogique)
• Câble de signal vidéo DVI-D (RVB numérique)
• Attache de cordon
• CD-ROM (logiciel utilitaire pour Windows et Macintosh, mode d'emploi, etc.)
• Carte de garantie
  • Guide de configuration rapide

Etape 1 : Raccordez l'écran à votre ordinateur

Mettez l'appareil et l'ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de plier les broches.
• Vérifiez l'alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo.

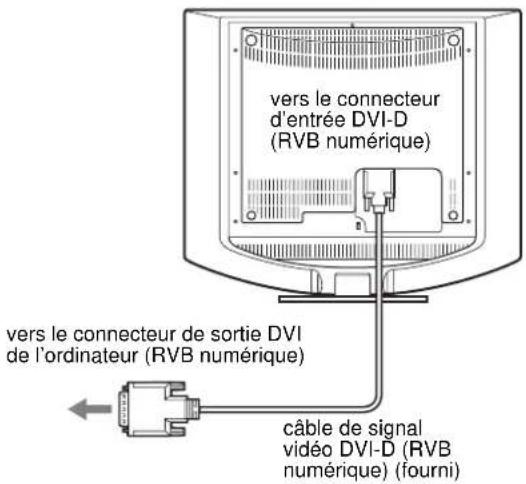

Raccordez un ordinateur équipé d'un connecteur de sortie DVI (RVB numérique)

Raccordez l'ordinateur au connecteur d'entrée DVI-D du moniteur (RVB numérique) à l'aide du câble de signal vidéo DVI-D (RVB numérique) fourni.

vers le connecteur d'entrée DVI-D (RVB numérique) vers le connecteur de sortie DVI de l'ordinateur (RVB numérique) câble de signal vidéo DVI-D (RVB numérique) (fourni)

Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique)

A l'aide du câble de signal vidéo HD15-HD15 fourni (RVB analogique), raccordez l'ordinateur au connecteur d'entrée HD15 du moniteur (RVB analogique).

Raccordez l'ordinateur comme illustré ci-après.

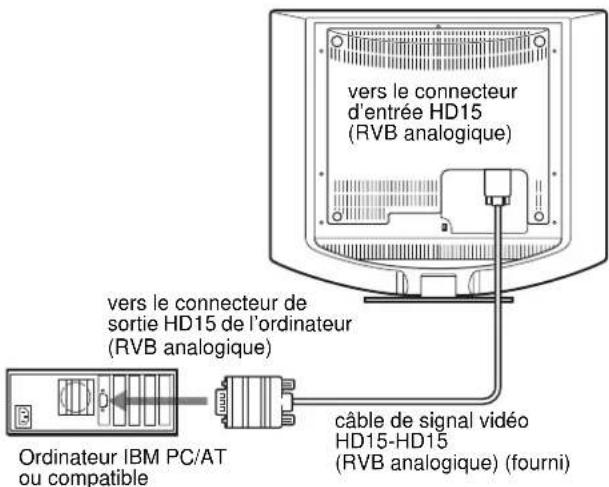

■ Raccordement à un ordinateur IBM PC/AT ou compatible

vers le connecteur d'entrée HD15 (RVB analogique) vers le connecteur de sortie HD15 de l'ordinateur (RVB analogique) câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) Ordinateur IBM PC/AT ou compatible

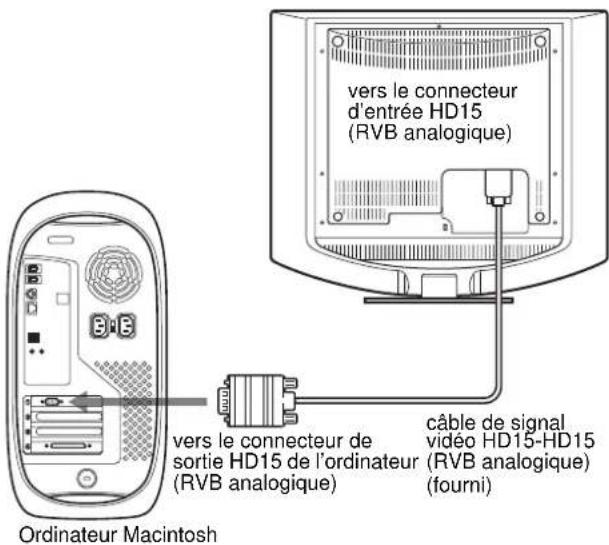

■ Raccordement à un ordinateur Macintosh

Lorsque vous raccordez ce moniteur à un ordinateur Macintosh, utilisez l'adaptateur Macintosh (non fourni), le cas échéant. Raccordez l'adaptateur Macintosh à l'ordinateur avant de brancher le câble.

Ordinateur Macintosh vers le connecteur de sortie HD15 de l'ordinateur (RVB analogique) câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) vers le connecteur d'entrée HD15 (RVB analogique)

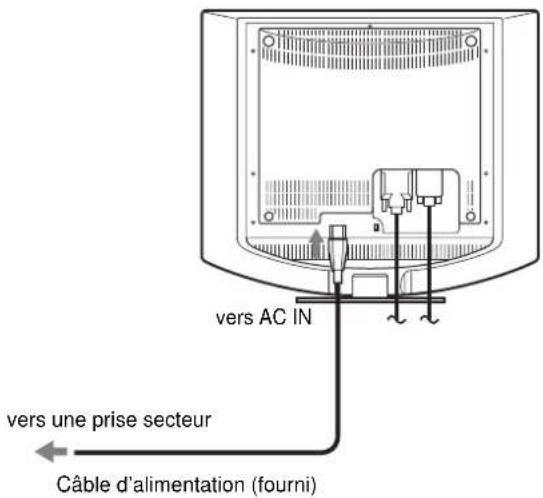

Etape 2 : Branchez le câble d'alimentation

Lorsque le moniteur et l'ordinateur sont éteints, raccordez d'abord le cordon d'alimentation au moniteur, puis à une prise secteur.

vers AC IN vers une prise secteur Câble d'alimentation (fourni)

Etape 3 : Fixez correctement les cordons et remettez le panneau arrière en place

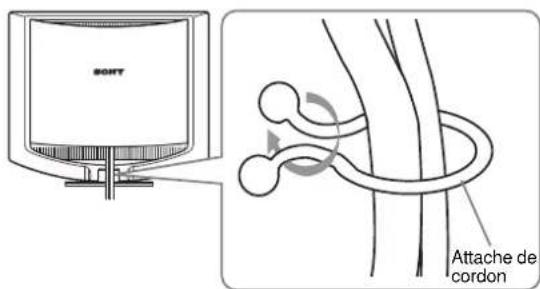

1 Regroupez les câbles et les cordons.

A l'aide de l'attache de cordon fournie, regroupez les câbles et les cordons.

SOFT Attache de cordon

2 Remettez le panneau arrière en place.

Etape 4 : Mettez le moniteur et l'ordinateur sous tension

1 Enfoncez le commutateur ⏻ (alimentation) vers le haut.

L'indicateur ⏻ (alimentation) du moniteur s'allume en vert.

2 Mettez l'ordinateur sous tension.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît sur l'écran

• Vérifiez que le câble d'alimentation et le câble du signal vidéo sont correctement raccordés.
• Si l'indication « PAS D'ENTREE VIDEO » apparaît sur l'écran :

L'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur n'importe quelle touche du clavier ou déplacez la souris.

- Si l'indication « CABLE NON CONNECTÉ » apparaît sur l'écran :

Vérifiez que le câble de signal vidéo est raccordé correctement.

- Si l'indication « HORS PLAGE FRÉQUENCES » apparaît sur l'écran :

Reconnectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur dans les plages suivantes.

	RVB analogique RVB numérique
Fréquence horizontale	28 – 80 kHz 28 – 64 kHz
Fréquence verticale	48 – 75 Hz 60 Hz
Résolution	1 280 · 1 024 ou moins	1 280 · 1 024 ou moins

Pour des informations plus détaillées sur les messages à l'écran, voir « Symptômes de défaillances et remèdes » à la page 18.

Vous n'avez besoin d'aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play « DDC » et détecte automatiquement toutes les autres informations relatives au moniteur. Il n'est pas nécessaire d'installer de pilote pour cet ordinateur.

La première fois que vous mettez sous tension votre ordinateur après avoir raccordé le moniteur, l'assistant de réglage peut s'afficher sur l'écran.

Dans ce cas, suivez les instructions indiquées sur l'écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l'utiliser.

La fréquence verticale devient 60 Hz.

Etant donné que les scintillements sur le moniteur sont discrets, vous pouvez l'utiliser tel quel. Vous n'avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Réglage de l'inclinaison

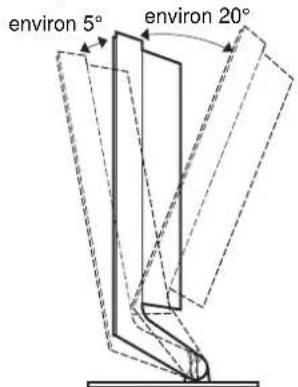

Cet écran peut être ajusté selon les angles illustrés ci-dessous.

environ 5° environ 20°

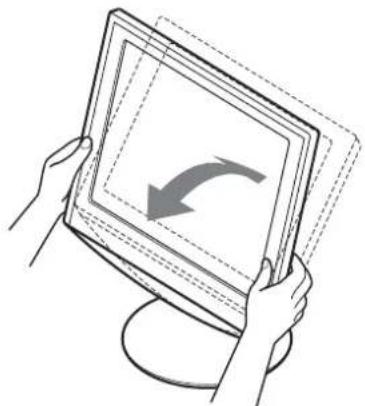

Saisissez les côtés inférieurs de l'écran à cristaux liquides, puis ajustez l'inclinaison de l'écran.

Pour utiliser l'écran confortablement

Cet écran est conçu de manière à ce que vous puissiez le régler suivant un angle de visualisation confortable. Ajustez l'angle de visualisation de votre écran en fonction de la hauteur du bureau et de votre chaise et de manière à ce que l'écran ne vous réfléchisse pas la lumière dans les yeux.

Sélection du signal d'entrée (Touche INPUT)

Appuyez sur les touches ↓/↑.

Le signal d'entrée change chaque fois que vous appuyez sur ces touches.

Message à l’écran (s’affiche pendant environ 5 secondes dans le coin supérieur gauche).	Configuration du signal en entrée
ENTRÉE1 : DVI-D Connecteur d(RVB numérique) pour INPUT1	'entrée DVI-D
ENTRÉE2 : HD15 Connecteur d(RVB analogique) pour INPUT2	'entrée HD15

Personnalisation de votre moniteur

Avant de procéder aux réglages

Raccordez le moniteur et l'ordinateur et mettez-les sous tension.

Pour obtenir les meilleurs résultats, attendez au moins 30 minutes avant d'effectuer les réglages.

Vous pouvez effectuer de nombreux réglages de votre moniteur à l'aide des menus d'affichage.

Réglage de la luminosité

Appuyez sur la touche | pour régler la luminosité de l'écran. A chaque pression sur la touche | mode change comme suit :

HAUT → MOYEN → BAS → UTILISATEUR → HAUT...

La luminosité de l'écran diminue lorsque le réglage de mode passe de HAUT à BAS.

Si vous sélectionnez UTILISATEUR, vous pouvez régler le niveau du rétroéclairage en appuyant sur les touches ↓/↑, de la même façon que lorsque vous sélectionnez RETROÉCLAIRAGE à l'aide du menu.

Les éléments des menus RETROÉCLAIRAGE, CONTRASTE et LUMINOSITÉ sont disponibles uniquement lorsque le mode est réglé sur UTILISATEUR (page 11).

Si vous sélectionnez BAS, la consommation électrique est réduite (page 16).

Pilotage par menu

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran. Voir page 11 pour plus de détails sur l'utilisation de la touche MENU.

MENU RETROÉCLA I RAGE 100 1280 1024 60 Hz x

Utilisez les touches ↓/↑ et OK pour sélectionner les icônes dans l'illustration du menu principal ci-dessus. Le menu 1 à 11 suivant apparaît. Appuyez sur ↓ pour faire défiler vers le bas jusqu'à ce que les icônes 9 à 11 du menu apparaissent.

Reportez-vous à la page 11 pour plus de détails sur l'utilisation des touches ↓/↑ et OK.

1 RETROÉCLAIRAGE | :☐ (page 11)

Sélectionnez le menu RETROÉCLAIRAGE pour régler la luminosité du rétroéclairage.

RETROÉCLA RAGE 100 1280 1024 60 Hzx EX I

2 CONTRASTE ① (page 12)

Sélectionnez le menu CONTRASTE pour régler le contraste de l'image.

CONTRASTE 1 0 0 1 2 8 0 1 0 2 4 6 0 Hz x

3 LUMINOSITÉ (page 12)

Sélectionner le menu LUMINOSITÉ pour régler la luminosité de l'image (niveau de noir).

LUMINOSITE 100 1280 1024 60Hz DO → OK EX I TESO

④ ECRAN A (page

Sélectionnez le menu ECRAN pour régler la netteté de l'image (phase/horloge) ou son centrage (position horizontale ou verticale).

12) ECRAN AUTOMAT I QUE PHASE HORLOGE CENTRAGE H CENTRAGE V 1280 1024 60 Hz x

5 COULEUR (page

Sélectionnez le menu COULEUR pour ajuster la température des couleurs de l'image. Ce réglage ajuste la tonalité de l'écran. Lorsque COULEUR est réglé sur sRGB, vous ne pouvez pas régler CONTRASTE, LUMINOSITÉ ou GAMMA.

13) COULEUR 9300K 6500K sRGB UTILISATEUR LREGLAGE 1280 1024 60Hz x

6GAMMA (page

Sélectionnez le menu GAMMA pour modifier le réglage de nuances de couleurs de l'image.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1280 1024 60 Hz x

7 NETTETE (page

Sélectionnez le menu NETTETE pour ajuster la netteté des bords des images.

14) NET TETE 5 1280 1024 60 Hz x

8 POSITION MENU (page 14)

Sélectionnez POSITION MENU pour modifier la position du menu à l'écran.

POSITION MENU 1280 1024 60 Hzx OK EX I

9 DÉTECTE ENTRÉE (page 14)

Sélectionnez le menu DÉTECTE ENTRÉE pour changer automatiquement l'entrée avant que le moniteur ne passe en mode d'économie d'énergie.

DETECTE ENTREE AUTO ACT I VEE AUTO DESACT I 1280 1024 60Hz x

10LANGUAGE (page 15)

Sélectionnez LANGUAGE pour changer la langue des menus ou des messages.

LANGUAGE ENGLISH FRANÇATS DEUTSCH ESPAÑOL ITALIANO + 1280 1024 60Hz x

11Autres menus (page 15)

Réglez les options de menu suivantes.

- REINITIALISATIO →← - VERROU DU MENU

REINITIALISATIC OK ANNULER 1280 1024 60Hz x

■ Utilisation des touches MENU, ↓/↑ et OK

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

2 Sélectionnez le menu que vous voulez régler.

Appuyez sur les touches ↓/↑ pour afficher le menu de votre choix. Appuyez sur la touche OK pour sélectionner un paramètre.

INPUT OK

3 Ajustez le menu.

Appuyez sur les touches ↓/↑ pour effectuer votre réglage puis appuyez sur la touche OK. Lorsque vous appuyez sur OK, le réglage est mémorisé et l'appareil revient au menu précédent.

INPUT OK

4 Refermez le menu.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout d'environ 30 secondes.

■ Réinitialisation des réglages

Vous pouvez réinitialiser les réglages à l'aide du menu REINITIALISATIO. Voir page 15 pour plus de détails sur la réinitialisation des réglages.

Réglage du rétroéclairage (RETROÉCLAIRAGE)

Si l'écran est trop lumineux, ajustez le rétroéclairage pour rendre l'écran plus facile à regarder.

Remarque

Il est impossible d'ajuster le rétroéclairage lorsque le mode |estéréglé sur HAUT, MOYEN, ou BAS (page 10).

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner |-∅ (RETROÉCLAIRAGE) puis appuyez sur la touche OK.

Le menu RETROÉCLAIRAGE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour régler le niveau de luminosité, puis appuyez sur la touche OK.

Réglage du contraste (CONTRASTE)

Ajustez le contraste de l'image.

Remarque

Il est impossible d'ajuster le contraste lorsque le mode le réglé sur HAUT, MOYEN, ou BAS (page 10).

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner Ⓐ (CONTRASTE) puis appuyez sur la touche OK.

Le menu CONTRASTE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour régler le contraste, puis appuyez sur la touche OK.

Réglage du niveau de noir d'une image (LUMINOSITÉ)

Ajustez la luminosité de l'image (niveau du noir).

Remarque

Il est impossible d'ajuster la luminosité lorsque le model est réglé sur HAUT, MOYEN, ou BAS (page 10).

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner ⚙ (LUMINOSITÉ) puis appuyez sur la touche OK.

Le menu LUMINOSITÉ apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour régler la luminosité, puis appuyez sur la touche OK.

Réglage de la netteté et du centrage de l'image (ECRAN) (signal RVB analogique uniquement)

Remarque

Lors de la réception de signaux RVB numériques provenant du connecteur d'entrée DVI-D, aucun réglage n'est nécessaire.

■ Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/horloge) et garantit la qualité de l'image qui apparaît sur l'écran (page 16).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l'image est activée, seul le commutateur d'alimentation ⏻ fonctionne.

Si la fonction de réglage automatique de la qualité de l'image de ce moniteur semble ne pas régler complètement l'image

Vous pouvez effectuer un autre réglage automatique de la qualité de l'image pour le signal d'entrée courant. (Voir AUTOMATIQUE ci-dessous.)

Si vous souhaitez effectuer d'autres réglages de la qualité de l'image

Vous pouvez régler manuellement la netteté (phase/horloge) et la position (horizontale/verticale) de l'image.

Ces réglages sont mémorisés et automatiquement rappelés lorsque le même signal d'entrée est reçu.

Vous devrez peut-être refaire ces réglages si vous modifiez le signal d'entrée après avoir rebranché votre ordinateur.

■ Effectuer d'autres réglages automatiques de la qualité de l'image pour le signal d'entrée courant (AUTOMATIQUE)

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN) et appuyez ensuite sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner AUTOMATIQUE puis appuyez sur la touche OK.

Procédez aux réglages appropriés de la phase, de l'horloge et de la position horizontale/verticale de l'écran pour le signal d'entrée courant et enregistrez-les.

4 Appuyez sur les touches ↓/↑ pour sélectionner → puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

■ Réglage manuel de la netteté de l'image (PHASE/HORLOGE)

Vous pouvez ajuster la netteté de l'image comme suit.

1 Réglez la résolution de l'ordinateur sur 1 280 - 1 0 2 4.

2 Chargez le CD-ROM.

3 Démarrez le CD-ROM, sélectionnez la région et le modèle et affichez la mire de test.

Pour Windows

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

6 Appuyez sur les touches ↓/↑ pour sélectionner PHASE puis appuyez sur la touche OK.

Le menu PHASE apparaît sur l'écran.

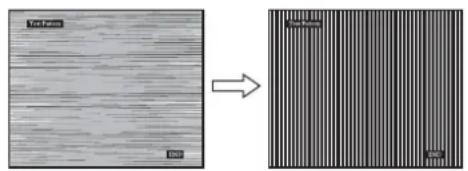

7 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes horizontales soient réduites au minimum.

Réglez la valeur de façon à ce que les rayures horizontales soient réduites au minimum.

Test Pattern Test → Test Pattern Test

8 Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

Si vous observez des bandes verticales sur tout l'écran, ajustez le pas en suivant les étapes suivantes.

9 Appuyez sur les touches ↓/↑ pour sélectionner HORLOGE puis appuyez sur la touche OK.

Le menu HORLOGE apparaît sur l'écran.

10 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes verticales disparaissent.

Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

11 Cliquez sur END à l'écran pour désactiver la mire de test.

12 Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

13 Appuyez sur les touches ↓/↑ pour sélectionner → puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

■ Réglage manuel de la position de l'image (CENTRAGE H/CENTRAGE V)

Si l'image n'est pas centrée sur l'écran, ajustez le centrage de l'image en procédant comme suit :

1 Réglez la résolution de l'ordinateur sur 1 280 - 1 024.

2 Chargez le CD-ROM.

3 Démarrez le CD-ROM, sélectionnez la région et le modèle et affichez la mire de test.

Pour Windows

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

6 Appuyez sur les touches ↓/↑ pour sélectionner CENTRAGE H ou CENTRAGE V puis appuyez sur la touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparaît sur l'écran.

7 Appuyez sur la touche ↓/↑ pour centrer la mire de test sur l'écran.

8 Cliquez sur END à l'écran pour désactiver la mire de test.

9 Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

10 Appuyez sur les touches ↓/↑ pour sélectionner → puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

Réglage de la température des couleurs (COULEUR)

Vous pouvez sélectionner le niveau de couleur des zones de couleur blanche de l'image à l'aide des réglages de température des couleurs par défaut.

Vous pouvez également régler avec précision la température des couleurs, si nécessaire.

Vous pouvez régler la température de couleurs souhaitée pour chaque mode de luminosité de l'écran.

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (COULEUR) puis appuyez sur la touche OK.

Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la température des couleurs de votre choix et appuyez ensuite sur la touche OK.

Les blancs passent d'une teinte bleuâtre à une teinte rougeâtre lorsque la température passe de 9300K (réglage par défaut) à 6500K.

Lorsque l'option « UTILISATEUR » est sélectionnée pour la luminosité de l'écran, vous pouvez régler la température des couleurs sur « sRGB ».

Si vous sélectionnez « sRGB », les couleurs s'adaptent au profil sRGB. (Le réglage de couleur sRGB est un protocole industriel standard d'espace de couleur conçu pour les produits informatiques.) Si vous sélectionnez « sRGB », les réglages de couleur de votre ordinateur doivent être définis selon le profil sRGB.

Remarques

- Si un ordinateur ou un autre appareil raccordé n'est pas compatible sRGB, il est impossible de régler la couleur sur le profil sRGB.

- Lorsque COULEUR est réglé sur sRGB, vous ne pouvez pas régler CONTRASTE, LUMINOSITÉ ou GAMMA.

Réglage précis de la température des couleurs (RÉGLAGE UTILISA)

REGLAGE UTILIS R 128 V 128 B 128 1280 1024 60Hz x OK EX I

1 Appuyez sur les touches ↓/↑ pour sélectionner RÉGLAGE puis appuyez sur la touche OK. Le menu RÉGLAGE UTILISÀ apparaît à l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner R (rouge) ou B (bleu) puis appuyez sur la touche OK. Appuyez ensuite sur les touches ↓/↑ pour ajuster la température des couleurs, puis appuyez sur la touche OK.

Etant donné que ce réglage modifie la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à V (vert), la composante V est fixe.

3 Appuyez sur les touches ↓/↑ pour sélectionner, → puis appuyez sur la touche OK.

Le nouveau réglage des couleurs de UTILISATEUR est enregistré dans la mémoire et automatiquement rappelé lorsque UTILISATEUR est sélectionné. Le menu principal apparaît sur l'écran.

Modification du réglage gamma (GAMMA)

Vous pouvez associer les nuances foncées des couleurs de l'image affichée à l'écran à celles des couleurs originales de l'image.

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner γ (GAMMA) puis appuyez sur OK. Le menu GAMMA apparaît à l'écran.
3 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

Réglage de la netteté (NETTETE)

Effectuez ce réglage pour augmenter la netteté des bords des images, etc.

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner (NETTETE), puis appuyez sur la touche OK. Le menu NETTETE apparaît à l'écran.
3 Appuyez sur les touches ↓/↑ pour régler la netteté, puis appuyez sur la touche OK.

Déplacement de la position du menu (POSITION MENU)

Vous pouvez changer la position du menu s'il masque une image à l'écran.

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner (POSITION MENU), puis appuyez sur la touche OK. Le menu POSITION MENU apparaît à l'écran.
3 Appuyez sur les touches ↓/↑ pour sélectionner la position de menu de votre choix, puis appuyez sur la touche OK. Il existe trois positions, une pour le haut, une pour le centre et une pour le bas de l'écran.

Modification automatique de l'entrée (DÉTECTE ENTRÉE)

Si vous sélectionnez AUTO ACTIVÉE dans le menu DÉTECTE ENTRÉE, le moniteur détecte automatiquement les signaux en entrée captés par une borne d'entrée et change automatiquement d'entrée avant de passer en mode d'économie d'énergie.

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.
2 Appuyez sur la touche ↓ jusqu'à ce que l'icône correspondant à l'option souhaitée apparaisse.
3 Appuyez sur les touches ↓/↑ pour sélectionner (→ (DÉTECTE ENTRÉE), puis appuyez sur la touche OK. Le menu DÉTECTE ENTRÉE apparaît à l'écran.
4 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

- AUTO ACTIVÉE : Lorsque la borne d'entrée sélectionnée ne reçoit aucun signal ou lorsque vous utilisez la touche ↓/↑ du moniteur pour sélectionner une borne d'entrée et que cette borne ne capte aucun signal, le message à l'écran s'affiche (page 17) et le moniteur vérifie automatiquement les signaux d'entrée captés par d'autres bornes d'entrée afin de commuter l'entrée. Lorsque l'entrée est modifiée, la borne d'entrée sélectionnée s'affiche en haut à gauche de l'écran. Lorsque aucun signal n'est capté, le moniteur passe automatiquement en mode d'économie d'énergie.

- AUTO DESACTIV : L'entrée n'est pas commutée automatiquement. Appuyez sur la touche ↓/↑ pour commuter la source d'entrée.

Sélection de la langue du menu affiché à l'écran (LANGUAGE)

Vous pouvez modifier la langue des menus ou des messages affichés à l'écran.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur la touche ↓ jusqu'à ce que l'icône correspondant à l'option souhaitée apparaisse.

3 Appuyez sur les touches ↓/↑ pour sélectionner (LANGUAGE) puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît sur l'écran.

4 Appuyez sur ↓/↑ pour sélectionner une langue, puis appuyez sur OK.

• ENGLISH : Anglais

• FRANÇAIS

• DEUTSCH : Allemand

- ESPAÑOL : Espagnol

• ITALIANO : Italien

• NEDERLANDS : Néerlandais

• SVENSKA : Suédois

• : RVSCKIIЙ

• : 田本語ais

- 中文：C h i n o i s

Réglages additionnels

Vous pouvez ajuster les options suivantes :

- REINITIALISATIO

• VERROU DU MENU

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur la touche ↓ jusqu'à ce que l'icône correspondant à l'option souhaitée apparaisse.

3 Appuyez sur les touches ↓/↑ pour sélectionner l'option de votre choix et appuyez ensuite sur la touche OK.

Ajustez l'option sélectionnée en appliquant les instructions suivantes.

■ Réinitialisation des données de réglage à leurs valeurs par défaut

Vous pouvez réinitialiser les réglages aux réglages par défaut.

1 Appuyez sur les touches ↓/↑ pour sélectionner → (REINITIALISATIO) puis appuyez sur la touche OK. Le menu REINITIALISATIO apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

- OK : Réinitialise toutes les données de réglage à la configuration par défaut. Notez que le réglage (LANGUAGE) n'est pas réinitialisé par cette méthode.

- ANNULER :Annule la réinitialisation et retourne à l'écran du menu.

■ Verrouillage du menu et des commandes

Vous pouvez verrouiller le fonctionnement des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

1 Appuyez sur les touches ↓/↑ pour sélectionner Oₙ (VERROU DU MENU) puis appuyez sur la touche OK.

Le menu VERROU DU MENU apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner ACTIF ou INACTIF, puis appuyez sur la touche OK.

- ACTIF : Seul le commutateur ⏻ (alimentation) peut être utilisé. Si vous tentez d'effectuer une autre opération, l'icône ⓄVERROU DU MENU) apparaît sur l'écran.

- INACTIF : OVERROU DU MENU) est désactivé. Si vous réglez le OVERROU DU MENU) sur ACTIF, seul ce paramètre de menu peut être sélectionné.

Spécifications techniques

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie	L'indicateur ⏻ (alimentation)
fonctionnement normal	45 W (max.) vert
inactif*(sommeil profond)**	1,0 W (max.) orange
hors tension 1,0 W (max.) désactivé

* Lorsque votre ordinateur passe en mode « inactif », le signal d'entrée est coupé est l'indication PAS D'ENTREE VIDEO apparaît à l'écran. Au bout de 5 secondes, le moniteur passe en mode d'économie d'énergie.

** « sommeil profond » est en mode d'économie d'énergie définis par l'Environmental Protection Agency.

Réduction de la consommation électrique (mode |f)

Si vous réglez le mode | BAS en appuyant sur la touche | située à l'avant du moniteur, le niveau du rétroéclairage ainsi que la consommation électrique sont réduits.

Appuyez plusieurs fois sur la touche | jusqu'à ce que l'indication BAS apparaissent.

| : BAS

BAS s'affiche et le niveau du rétroéclairage est réduit. BAS disparaît automatiquement au bout d'environ 5 secondes.

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la précision de l'image (phase/horloge) et garantit la qualité de l'image qui apparaît sur l'écran.

Le mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés par défaut, enregistrés dans la mémoire du moniteur afin de produire une image de haute qualité au centre de l'écran. Si le signal d'entrée correspond au mode préréglé par défaut, l'image apparaît automatiquement sur l'écran, avec le réglage par défaut approprié.

Si certains signaux d'entrée ne correspondent à aucun mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée qui ne correspond à aucun mode préréglé par défaut, la fonction de réglage automatique de la qualité de l'image de ce moniteur est activée et garantit l'affichage permanent d'une image claire sur l'écran (dans les plages de fréquences suivantes du moniteur) :

Fréquence horizontale : 28–80 kHz

Fréquence verticale : 48–75 Hz

En conséquence, la première fois que le moniteur reçoit des signaux d'entrée qui ne correspondent pas à l'un des modes préréglés par défaut, il se peut que l'affichage de l'image à l'écran prenne plus de temps. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il recevra des signaux correspondants à l'un des modes préréglés par défaut.

Si vous ajustez la phase, le pas et la position des images manuellement

Pour certains signaux d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur peut ne pas ajuster complètement la position, la phase et le pas de l'image. Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 12). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque le moniteur reçoit les mêmes signaux d'entrée.

Remarque

Pendant que la fonction de réglage de la qualité d'image automatique est activée, seul le commutateur ⏻ (alimentation) fonctionnera.

Dépannage

Avant de prendre contact avec l'assistance technique, parcourez les informations présentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir « Symptômes de défaillances et remèdes » à la page 18.

Si l'indication HORS PLAGE FRÉQUENCES apparaît sur l'écran

Cela signifie que le signal entré n'est pas supporté par les spécifications du moniteur. Vérifiez les éléments suivants.

INFORMAT IONS HORS PLAGE FRÉQUENC SE ENT RÉ E1 : D VI - D xxx . xkHz / xxxHz

Si « xxx.xkHz/ xxxHz » est affiché

Cela signifie que la fréquence horizontale ou verticale n'est pas supportée par les spécifications du moniteur. Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours.

Si « RÉSOLUTION > 1280 · 1024 » est affiché

Cela signifie que la résolution n'est pas prise en charge par les spécifications du moniteur (1 280 · 1 024 ou moins).

Si l'indication PAS D'ENTREE VIDEO apparaît sur l'écran

Cela indique qu'aucun signal n'est reçu.

INFORMAT IONS PAS D'ENTREE VIED O ENTRÉE1:DV I-D PASSE EN MODE ÉCO

PASSE EN MODE ÉCO

Le moniteur passe en mode d'économie d'énergie environ 5 secondes après l'affichage du message.

Si l'indication CABLE NON CONNECTÉ apparaît sur l'écran

Cela indique que le câble de signal vidéo a été débranché.

Symptômes de défaillances et remèdes

Si un problème est causé par l'ordinateur ou tout autre appareil connecté, reportez-vous au mode d'emploi de l'appareil connecté.

Utilisez la fonction d'autodiagnostic (page 20) si les recommandations suivantes ne permettent pas de résoudre le problème.

Symptôme Vérifiez ces éléments
Pas d'image
Si le voyant d'alimentation ⏻ n'est pas allumé ou si le voyant d'alimentation ⏻ ne s'allume pas lorsque vous appuyez sur le commutateur d'alimentation ⏻,	• Vérifiez que le cordon d'alimentation est correctement raccordé.
Si l'indicateur ⏻ (alimentation) s'allume en vert,	• Utilisez la fonction d'autodiagnostic (page 20).
Si CABLE NON CONNECTÉ apparaît sur l'écran,	• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).• Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.• Un câble de signal vidéo non fourni est raccordé. Si vous raccordez un câble de signal vidéo non fourni, l'indication CABLE NON CONNECTÉ peut apparaître sur l'écran avant le passage en mode d'économie d'énergic. Il ne s'agit pas d'un problème de fonctionnement.
Si l'indication PAS D'ENTREE VIDEO apparaît sur l'écran ou si l'indicateur ⏻ (alimentation) est allumé en orange,	• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).• Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteur• L'ordinateur est en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.• Vérifiez que votre carte graphique est correctement installée.• Vérifiez que l'alimentation de l'ordinateur est activée.• Redémarrez l'ordinateur.
Si HORS PLAGE FRÉQUENCES apparaît à l'écran,	■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteur• Vérifiez que la plage de fréquence vidéo est comprise dans la plage spécifiée pour le moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l'ancien, puis ajustez la carte graphique de l'ordinateur dans les plages suivantes :Horizontale : 28 – 80 kHz (RVB analogique), 28 – 64 kHz (RVB numérique)Verticale : 48 – 75 Hz (RVB analogique), 60 Hz (RVB numérique)Résolution : 1 280 · 1 024 ou moins
Si vous utilisez Windows et que vous remplacez un ancien moniteur par celui-ci,	• Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et suivez la procédure suivante. Sélectionnez « SONY » dans la liste « Fabricants » et sélectionnez « SDM-HS74 » ou « SDM-HS74P » dans la liste « Modèles » dans l'écran de sélection de périphériques Windows. Si le nom du modèle ne se trouve pas dans la liste « Modèles », essayez « Plug & Play ».
Si vous utilisez un système Macintosh,	• Si vous utilisez l'adaptateur Macintosh (non fourni), vérifiez que l'adaptateur Macintosh et le câble de signal vidéo sont bien raccordés (page 7).
L'image scintille, sautille, oscille ou est brouilléeL'image est floue	• Ajustez le pitch et la phase (signal RVB analogique uniquement) (page 12).• Branchez le moniteur sur une autre pise secteur, de préférence reliée à un autre circuit.■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteur• Consultez le mode d'emploi de votre carte graphique pour le réglage approprié du moniteur.• Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur. Même si la fréquence est comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.• Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible.Ajustez la luminosité et le contraste (page 12).Ajustez le pitch et la phase (signal RVB analogique uniquement) (page 12).■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de votre ordinateur sur SXGA (1280 · 1024).
Apparition d'images fantômes	N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L'image n'est ni centrée correctement, ni au bon format (signal RVB analogique uniquement)	Ajustez l'horloge et la phase (page 12).Ajustez la position de l'image (page 13). Attention que certains modes vidéo ne remplissent pas l'écran jusqu'aux bords.
L'image est trop petite	■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de l'ordinateur en fonction de celle de l'écran.
L'image est sombre	Réglez la luminosité à l'aide du menu LUMINOSITÉ (page 12).Réglez le rétroéclairage (page 11).Réglez la luminosité à l'aide de la touche |page 10).Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.
Apparition d'un motif ondulatoire ou elliptique (moiré)	Ajustez le pitch et la phase (signal RVB analogique uniquement) (page 12).
Les couleurs ne sont pas uniformes	Ajustez le pitch et la phase (signal RVB analogique uniquement) (page 12).
Le blanc ne semble pas blanc	Réglez la température des couleurs (page 13).
Les touches du moniteur sont inopérantes( Apparaît sur l'écran)	Si le verrouillage des réglages est réglé sur ACTIF, réglez-le sur INACTIF (page 15).
Le moniteur se met hors tension au bout d'un moment	■Problèmes causés par un ordinateur ou un autre appareil raccordé et non par le moniteurDésactivez le mode d'économie d'énergie de l'ordinateur.
La résolution affichée dans l'écran de menu est incorrecte	Selon le paramétrage de la carte graphique, il est possible que la résolution affichée dans l'écran de menu ne corresponde pas à celle de l'ordinateur.

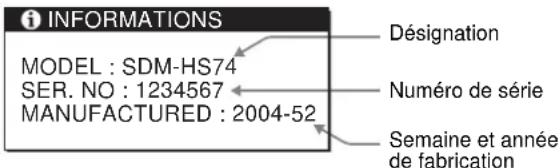

Affichage des informations du moniteur

Lorsque le moniteur reçoit un signal vidéo, appuyez sur la touche MENU et maintenez-la enfoncée pendant plus de 5 secondes jusqu'à ce que la boîte de dialogue d'informations s'affiche.

Appuyez de nouveau sur la touche MENU pour faire disparaître la boîte de dialogue.

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation : SDM-HS74 ou SDM-HS74P
- Numéro de série
• Description détaillée du problème
- Date d'achat
- Nom et spécifications de votre ordinateur et de votre carte graphique

MENU

Exemple

INFORMATIONS MODEL : SDM-HS74 SER. NO : 1234567 MANUFACTURED : 2004-52 Désignation Numéro de série Semaine et année de fabrication

Bien que le nom du modèle enregistré pour les normes de sécurité de cet appareil soit SDM-HS74/ et SDM-HS74P/, le nom SDM-HS74 et SDM-HS74P est utilisé pour sa commercialisation et dans ce mode d'emploi.

Fonction d'autodiagnostic

Ce moniteur est doté d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran se vide et l'indicateur ⏻ (alimentation) s'allume en vert. Si l'indicateur ⏻ (alimentation) est allumé en orange, cela signifie que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.

SONY Indicateur (alimentation)

Si l'image disparaît de l'écran et que le voyant ⏻ (alimentation) est vert

1 Coupez le commutateur ⏻ (alimentation) et débranchez les câbles de signal vidéo de l'appareil.

2 Mettez le moniteur sous tension en appuyant sur le commutateur ⏻ (alimentation).

Si les quatre barres de couleur apparaissent (blanche, rouge, verte et bleue), c'est que le moniteur fonctionne correctement. Rebranchez les câbles d'entrée vidéo et contrôlez le statut de votre (vos) ordinateur(s).

Si les barres de couleur n'apparaissent pas, c'est peut-être en raison d'une défaillance du moniteur. Informez votre revendeur Sony agréé de la condition du moniteur.

N'oubliez pas de consigner la désignation et le numéro de série de votre moniteur. Consignez également la marque et la désignation de votre ordinateur et de votre carte graphique.

Spécifications

Panneau LCD Type de panneau : a-Si TFT à matrice

active

Taille de l'image : 17,0 pouces

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 - 80 kHz

(RVB analogique)

28 - 64 kHz

(RVB numérique)

Verticale : 48 – 75 Hz

(RVB analogique)

60 Hz (RVB numérique)

Résolution Horizontale : Max. 1 280 points

Verticale : Max. 1 024 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB analogique

0,7 Vp-p, 75 Ω, positif

Signal SYNC

Niveau TTL, 2,2 kΩ,

positif ou négatif

(synchronisation horizontale et

verticale séparée

ou synchro composite)

0,3 Vp-p, 75 Ω, négatif

(synchro sur le vert)

Signal RVB numérique

(DVI) : TMDS (lien simple)

Puissance de raccordement 100 - 240 V, 50 - 60 Hz,

Max. 1,0 A

Consommation électrique Max. 45 W

Température de fonctionnement

5 - 35^ C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

environ 441 · 404 · 216 mm

Masse environ 5,7 kg

Plug & Play DDC2B

Accessoires Voir page 7.

* Condition de synchronisation horizontale et verticale recommandée

• La largeur de synchronisation horizontale doit être supérieure de plus de 4,8 % à la durée horizontale totale ou 0,8 μs, suivant la plus grande valeur.
• La largeur de suppression horizontale doit être supérieure à 2,5 μs.
• La largeur de suppression verticale doit être supérieure à 450 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

TFT LCD Color Computer Display

Bedienungsanleitung

DE

SDM-HS74/

SDM-HS74P/

Owner's Record

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

ca. 441 · 404 · 216 mm

Gewicht ca. 5,7 kg

Plug & Play DDC2B

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Aprox. 441 · 404 · 216 mm

(17 3/8 · 16 · 8 5/8 pulgadas)

Peso Aprox. 5,7 kg (12 lb 9 oz)

Plug & Play DDC2B

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Circa 441 · 404 · 216 mm

Peso Circa 5,7 kg

Plug & Play DDC2B

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Ca. 441 · 404 · 216 mm

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 · 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Ongeveer 441 · 404 · 216 mm

Gewicht Ongeveer 5,7 kg

Plug & Play DDC2B

Accessoires Zie pagina 7.

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

0,7 Vp-p, 75 Ω, pozitif

SYNC sinyali

TTL seviye, 2,2 kΩ,

0,3 Vp-p, 75 Ω, negatif

(Yeşil Sync)

Dijital RGB (DVI) signal: TMDS

(Tek bağlantı)
