KULLANIM KILAVUZU SDMHS74P SONY

Bölümlerin ve kontrol düğmelerinin tanımlanması....5

Kurulum....7

Kurulum 1: Ekranı bilgisayarınıza bağlayın. 7

Kurulum 2: Güç kablosunu bağlayın 8

Kurulum 3: Kabloları sağlamlayın ve arka kapağı yerine yerleştirin ....8

Kurulum 4: Monitörü ve bilgisayarı açın. 9

Eğikliği ayarlama 9

Giriş sinyalini seçme (INPUT düğmesi) 9

Monitörün kullanıcıya bağlı ayarı.....10

İstenilen parlaklığa ayarlama. 10

Menüyü kullanma 10

Arka ışığı ayarlama (BACKLIGHT)....11

Kontrasti ayarlama (CONTRAST) 12

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS) ..... 12

Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece analog RGB sinyal) 12

Renk ısisını ayarlama (COLOR)....13

Gama ayarının değiştirilmesi (GAMMA) 14

Keskinliği ayarlama (SHARPNESS) 14

Menü konumunu değiştirme (MENU POSITION)....14

Girişin otomatik olarak değiştirilmesi (INPUT SENSING) ..... 14

Ekran menüsü dilini seçme (LANGUAGE) 15

ilave ayarlar 15

Teknik Özellikler 16

Enerji tasarrufu fonksiyonu 16

Güç tüketimini azaltma (|·modu) 16

Otomatik resim kalitesi ayarlama fonksiyonu

(sadece analog RGB sinyali)....16

Sorun giderme....17

Görüntülü mesajlar 17

Hata belirtileri ve olası giderme yöntemleri 18

Otomatik hata tespiti fonksiyonu 20

Özellikler 21

• Macintosh, Apple Computer, Inc.'in tescilli markasıydı, A.B.D ve diğer ülkelerde tescil edilmiştir.
• Wind of wesMS-DOS, A.B.D. ve diğer ülkelerde Microsoft Corporation'yn tescilli markasıdır.
• IBM PC/AT ve VGA, A.B.D. IBM Corporation'yn tescilli markalarıdır.
• VESA ve DDC™ Video Electronics Standards Association' in tescilli markalarıdır.
  • ENERGY STAR A.B.D. tescilli markasıdır.
• Adobe ve Acrobat, Adobe Systems Incorporated' in markalarıdır.
• Burada adı geçen diğer bütün ürün isimleri, ilgili şirketlerin markaları veya tescilli markaları olabilir.
• A y r i c "a", ve "①" bu el kitabında her yerde söz edilmez.

Uyarılar

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.

A.B.D. deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitor zorunlu FCC standartlarına uygun olmayacaktır.

Ingiltere'deki müşteriler için

Eğer bu monitörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanın.

Fiş tiplerinin örnekleri

100 ila 120 V AC için 200 ila 240 V AC için sadece 240 V AC içi r

Cihaz, kolaylıkla erişilebilen bir prize yakın olarak yerleştirilmelidir.

Kurulum

Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

• Aşırı sıcak yerler, örneğin radyatör yanı, ıstılcı yanı veya doğrudan güneş ışığı alan yerler. Monitörü, mesela güneş altında park edilmiş araba içinde veya ıstılcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara sebep olabilir.
• Mekanik vibrasyon veya şoka açık yerlerde.
• TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.
• Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

LCD ekranı kullanma

• LCD ekramı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.
• LCD ekrana bastırmayın veya ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine veya LCD panel arızasına sebep olabilir.
• Eğer monitor soğuk bir yerde kullanılırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
• LCD panel çalışma sırasında isinir. Bu bir arıza değildir.

LCD ile ilgili not (Sıvı Kristal Ekran)

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99 dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer monitor böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Taşima esnasında monitördeki tüm kabloları ayırın ve ekranın tutma ve destek kısımlarından iki elle sıkıca kavrayın. Eğer monitorü düşürürseniz yaralanabilirsiniz veya monitor hasar görebilir.
• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.

Monitörün atılması

• Bu monitorü genel ev atıkları ile birlikte atmayın.
• Bu monitörde kullanılan flüoresan tüpte civa bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız.

(güç) anahtarı ve kontrol düğmeleri, monitörün ön kısmında sol altta yer almaktadır.

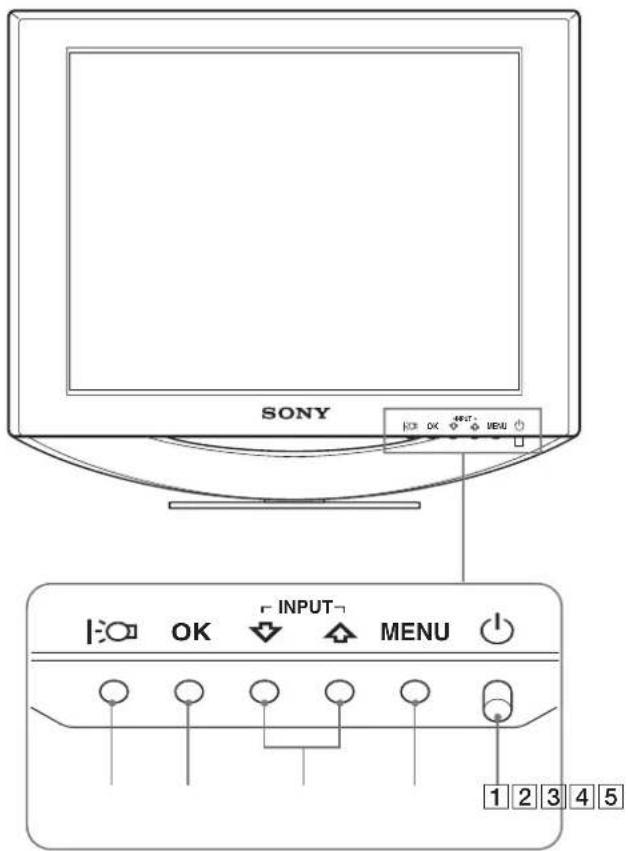

LCD monitorün ön yüzü

SONY OK OUTPUT MENU INPUT 1 2 3 4 5

Monitörün arka kısmı

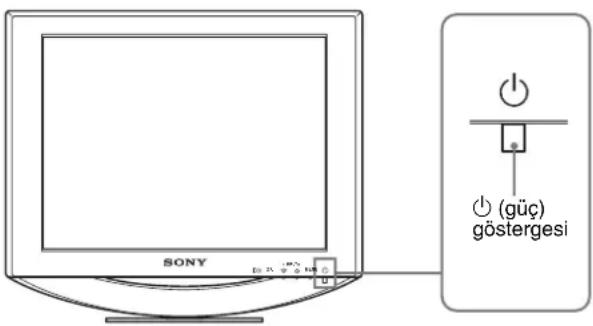

① ⏻ (Güç) düğmesi ve ışığı (sayfalar 9, 16, 20)

Ekramı açmak ve kapatmak için, ⏻ (güç) anahtarını yukarı doğru açın.

Güç ışığı, monitor açıldığında yeşil yanar, monitor enerji tasarrufu modundayken ise turuncu olarak yanar.

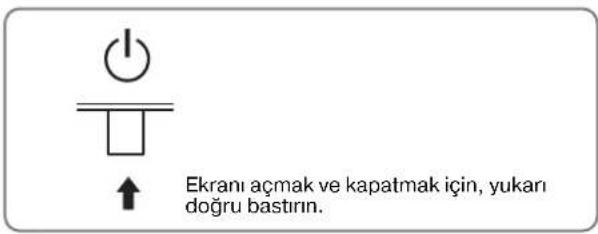

Ekrani açmak ve kapatmak için, yukarı doğru bastırın.

②MENU düğmesi (sayfalar 10, 11)

Bu düğme ana menüyü ekrana getirir veya kapatır.

3↓/↑ düğmeleri (sayfa 11)

Bu düğmeler menü bölümleri seçildiğinde ↓/↑ düğmeleri olarak işlev görürler ve ayar yaparken kullanırlar.

Ayrıca bu düğmeler, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar. (Sadece menü kapalıyken kullanılır.)

4 OK düğmesi (sayfa 11)

Bu düzme menü bölümlerini seçmeye ve yapılan ayarları uygulamaya yarar.

5 düğmesi (sayfa 10)

Bu düğme, ekranın parlaklığını değiştirmek için kullanılır.

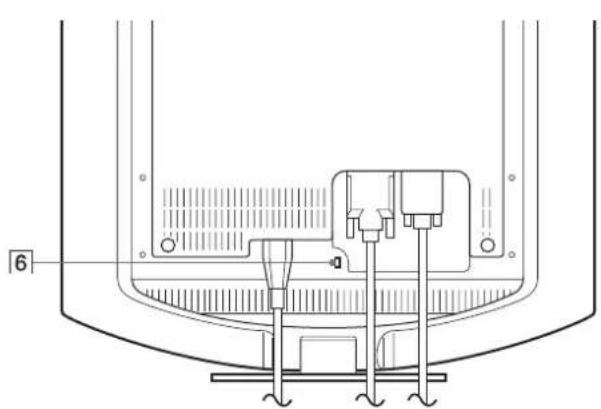

6Güvenlik Kilidi Boşluğu

Güvenlik kilidi boşluğu Kensington Micro Saver Security System ile birlikte kullanılmaya uyumludur.

Micro Saver Security System, Kensington'un tescilli markasıdır.

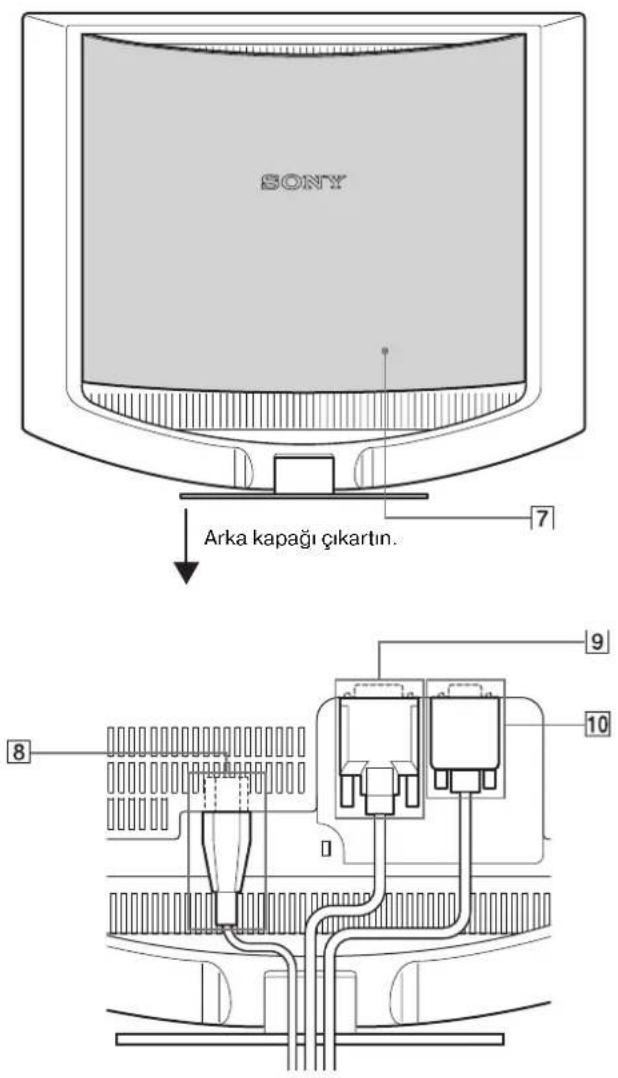

LCD monitörün arka yüzü

SONY Arka kapağı çıkartın. 7 8 9 10

7 Arka kapak (sayfa 8)
Bu kapağı, kabloları veya ağ kablolarını takıp çıkarırken çıkartınız.
8 AC IN soketi (sayfa 8)
Güç kablosunu bağlayın (sağlanmıştır).
⑨ INPUT1 için DVI-D giriş soketi (dijital RGB) (sayfa 7)
Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir.
10 INPUT2 için HD15 giriş soketi (analog RGB) (sayfa 7)
Bu soket analog RGB video (0,7 Vp-p, pozitif) ve SYNC sinyallerini verir.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.

• LCD ekran
• Güç kablosu
• HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB)
- Ağ kablosu bandı (tutturucusu)
- CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)
- Garanti kartı
• Kolay Kurulum Kılavuzu

Kurulum 1: Ekranı bilgisayarınıza bağlayın

Bağlamadan önce monitorü ve bilgisayarınızı kapatın.

Notlar

• Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.
• Video sinyal kablosu soketinin (bağlantısı) bükülmesini engellemek için HD15 soketinin yönünü kontrol ediniz.

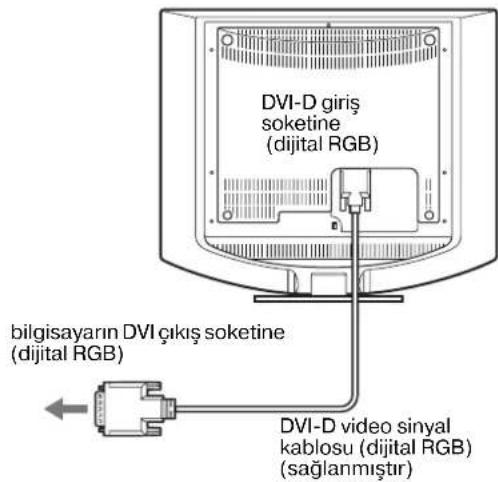

DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB)

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitörün DVI-D giriş soketine (dijital RGB) bağlayın.

DVI-D giriş soketine (dijital RGB) bilgisayarın DVI çıkış soketine (dijital RGB) DVI-D video sinyal kablosu (dijital RGB) (sağlanmıştır)

HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB)

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitorün HD15 giriş soketine (analog RGB) bağlayın.

Bilgisayarı, aşağıdaki şekillere bakarak bağlayın.

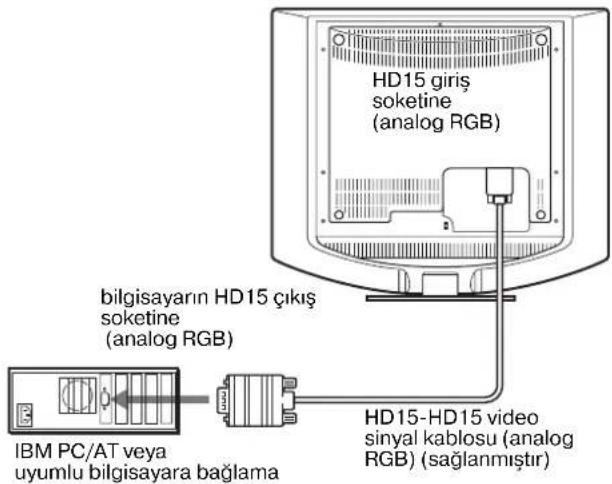

■ IBM PC/AT ve uyumlu bir bilgisayara bağlama

HD15 giriş soketine (analog RGB) bilgisayarın HD15 çıkış soketine (analog RGB) IBM PC/AT veya uyumlu bilgisayara bağlama HD15-HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)

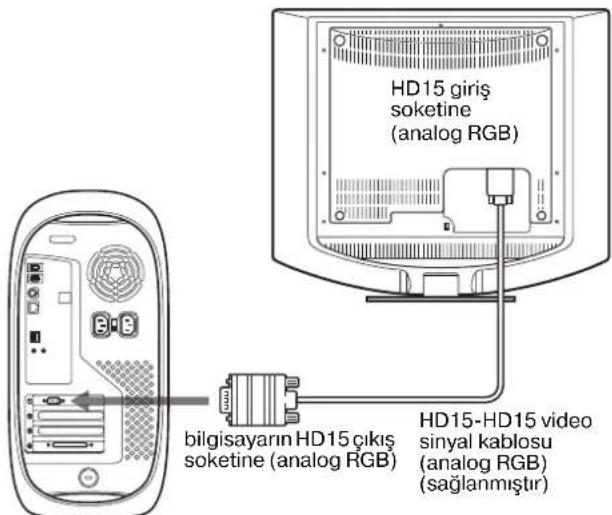

■ Bir Macintosh bilgisayara bağlama

Bu monitörü Macintosh bilgisayara bağlayacaksanız, gerekirse Machintosh adaptörü (sağlanmamıştır) kullanın. Kabloyu bağlamadan önce Macintosh adaptörünü bilgisayara bağlayın.

HD15 giriş soketine (analog RGB) bilgisayarın HD15 çıkış soketine (analog RGB) HD15-HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)

Macintosh bilgisayar

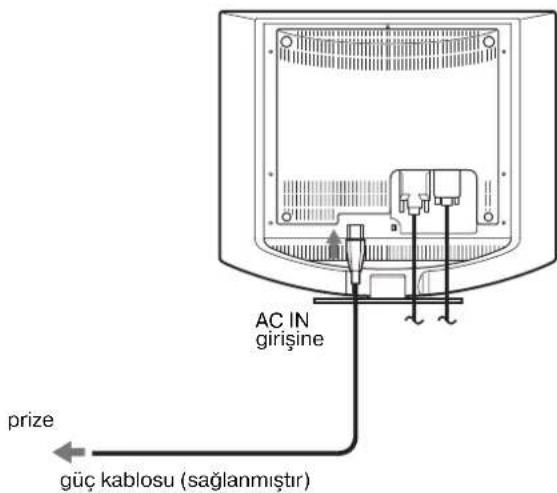

Kurulum 2: Güç kablosunu bağlayın

Monitör ve bilgisayar kapalıyken, önce güç kablosunu monitöre bağlayın, daha sonra prize takın.

AC IN girişine prize güç kablosu (sağlanmıştır)

Kurulum 3: Kabloları sağlamlayın ve arka kapağı yerine yerleştirin

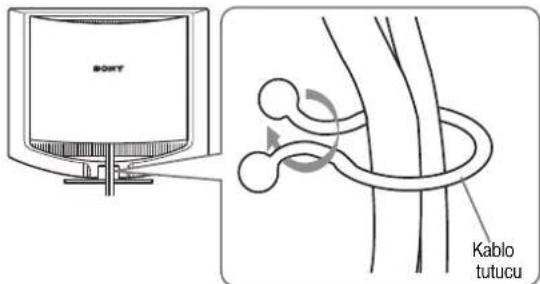

1 Kabloları düzeltin.

Verilen kablo tutucu ile, kabloları ve kordonları birbirlerine bağlayın.

SORT Kablo tutucu

2 Arka kapağı yerine takın.

Kurulum 4: Monitörü ve bilgisayarı açın

1 ⏻ (güç) düğmesine yukarı yönde basın. Monitörün güç ışığı yeşil yanacaktır.

2 Bilgisayarı açın.

Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntü ayarlamak için monitörün kontrol düğmelerini kullanın.

Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarımıza düzgün olarak bağlandığından emin olun.
• Eğer ekranda NO INPUT SIGNAL görüntülenirse:
  Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.

- Eğer ekranda CABLE DISCONNECTED görüntülenirse:

Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin.

- Eğer ekranda OUT OF RANGE görüntülenirse: Eski monitorü yeniden takın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın.

	Analog RGB Dijital RGB
Yatay frekans	28–80 kHz 28–64 kHz
Dikey frekans	48–75 Hz 60 Hz
Çözünürlük	1280 × 1024 veya daha düşük	1280 × 1024 veya daha düşük

Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 18.

Özel sürücülere gerek yoktur

Bu monitor "DDC" Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitor bilgilerini algılar. Bilgisayarımıza özel bir sürücü yüklenmesine gerek duyulmaz.

Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığımızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

Dikey frekans 60 Hz seviyesine geçer. Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Ayrı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.

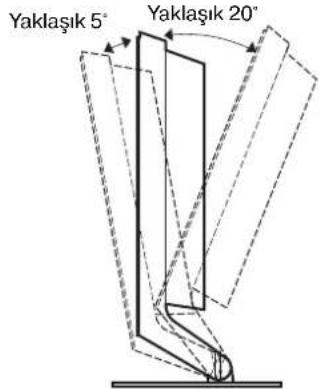

Eğikliği ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

Yaklaşık 5° Yaklaşık 20°

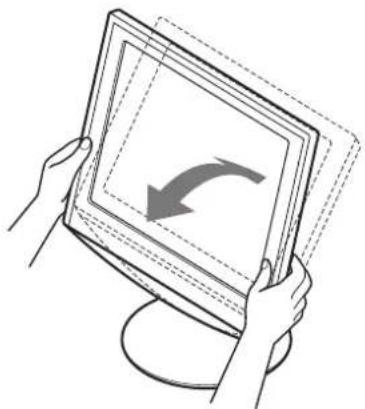

LCD panelin alt kısmından kavrayın ve eğikliği ayarlayın.

Monitörü rahat bir şekilde kullanmak için

Bu monitor, en rahat görüş açısına ayarlanabilceck şekilde tasarlanmıştır. Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Giriş sinyalini seçme (INPUT düğmesi)

↓/↑ düğmelerine basın.

Bu düğmelere her bastığınızda giriş sinyali değişir.

Ekran mesajı(Sol üst köşede yaklaşık 5saniye gözükür.)	Giriş sinyali yapılandırma
INPUT1 : DVI-D DVI-D giriş soketi(dijital RGB) INPUT1 için
INPUT2 : HD15 HD15 giriş soketi(analog RGB) INPUT2 için

Monitörün kullanıcıya bağlı ayarı

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. En iyi sonucu almak için ayar yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz.

İstenilen parlaklığa ayarlama

düğmesine basarak, ekranın parlaklığını değiştirebilirsiniz. düğmesine her bastığınızda, modu aşağıdaki gibi değişir.

mod ayarı HIGH den LOW a doğru değişikçe, ekranın parlaklığı azalacaktır.

Eğer USER seçeneğini seçerseniz, arka plan ışığı seviyesini ↓/↑ düğmelerine basarak ayarlayabilirsiniz, aynı menüyü kullanarak BACKLIGHT seçeneğini seçtiğiniz gibi.

Sadece | oodu USER olarak ayarlandığında, menünün BACKLIGHT, CONTRAST ve BRIGHTNESS öğeleri mevcut olur (sayfa 11).

Eğer LOW seçeneğini seçerseniz, güç tüketimi azalır.(sayfa 16).

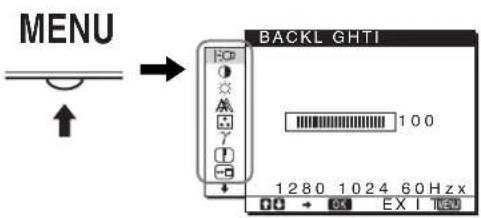

Menüyü kullanma

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız. MENU düğmesini kullanmakla ilgili daha fazla bilgi için Bkz sayfa 11.

MENU BACKL GHTI 100 1280 1024 60 Hz x EX I TEU

Yukarıdaki ana menü şeklindeki simgelerden birini seçmek için ↓/↑ ve OK düğmelerini kullanın. Aşağıdaki 1 ile 11 menüsü belirir. 9 ile 11 menüsündeki simgeler belirinceye kadar ↓ düğmesine basmaya devam edin. ↓/↑ ve OK düğmelerini kullanmakla ilgili daha geniş bilgi için bakınız sayfa 11.

1 BACKLIGHT (sayfa 11)

Arka plan ışığının parlaklığını ayarlamak için, BACKLIGHT menüsünü seçin.

BACKL GHTI 100 1280 1024 60 Hz x

2CONTRAST ① (sayfa 12)

Resim kontrastını ayarlamak için CONTRAST menüsünü seçin.

CONTRAST 100 1280 1024 60 Hz

3 BRIGHTNESS (sayfa 12)

Resim parlaklığını (siyah seviyesini) ayarlamak için, BRIGHTNESS menüsünü seçin.

BR GHTNESSI 100 1280 1024 60 Hzx 00 + OK EX I

4 SCREEN (sayfa

Resmin keskinliğini (faz/ aralık) veya ortalanmasını (yatay/dikey konumunu) seçmek için, SCREEN menüsünü seçin.

12) SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

5 COLOR (sayfa 13)

Ekranın renk ayarlarını yapmak için COLOR menüsünü seçiniz. Bu, ekranın tonunu ayarlar. COLOR, sRGB'a ayarlıyken;CONTRAST, BRIGHTNESS veya GAMMA'u ayarlayamazsınız.

COLOR ■9300K 6500K sRGB USER LADJUST 1280 1024 60Hz x

6GAMMA γ (sayfa 14)

Resmin renk gölgesi ayarlarını seçmek için, GAMMA menüsünü seçin.

Görüntünün köşelerini keskinleştirmek için SHARPNESS menüsünü seçin.

Ekran menüsünün konumunu değiştirmek için MENU POSITION seçeneğini seçin.

MENU POS T ONI 1280 1024 60 Hz x OK EX | MENU

9 INPUT SENSING → (sayfa 14)

Monitör güç tasarrufu moduna geçmeden önce otomatik olarak girişi değiştirmek için INPUT SENSING menüsünü seçin.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 60 Hz x OK EX I OK

10 LANGUAGE (sayfa 15)

Menüler ve mesajlardaki dili değiştirmek için, LANGUAGE seçeneğini seçin.

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 1024 60Hz x OK → OK EX I

11 Diğer menüler (sayfa 15)

Aşağıdaki menü maddelerini de ayarlayınız.

• RESET →←
• MENU LOOK

RESET OK CANCEL 1 2 8 0 1 0 2 4 6 0 Hz x

■ MENU, ↓/↑ve OK düğmelerini kullanma

1 Ana menüyü gösterme.

Ekrandaki ana menüyü göstermek için MENU düğmesine basınız

2 Ayarlamak istediğiniz menüyü seçin.

İstediginiz menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü bölümlerini seçmek için OK düğmesine basın.

INPUT OK

3 Menü ayarlama.

Ayarlamaları yapmak için ↓/↑ düğmelerine daha sonra da OK düğmesine basın. OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

INPUT OK

4 Menüyü kapatma.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 30 saniye içinde otomatik olarak kapanır.

Ayarları sıfırlama

RESET menüsünü kullanarak ayarları sıfırlayabilirsiniz. Ayarları sıfırlama konusunda daha fazla bilgi için Bkz sayfa 15.

Arka ışığı ayarlama (BACKLIGHT)

Eğer ekran çok parlak değilse, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

Not

modu HIGH, MIDDLE veya LOW olarak ayarlandığında, arka ışık ayarlanamaz (sayfa 10).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (BACKLIGHT) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BACKLIGHT menüsü ekranda görüntülenir.

3 Işık seviyesini ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Kontrasti ayarlama (CONTRAST)

Resim kontrastını ayarlayın.

Not

| modu HIGH, MIDDLE veya LOW olarak ayarlandığında, kontrast ayarlanamaz. (sayfa 10).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 Ⓑ(CONTRAST) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. CONTRAST menüsü ekranda görüntülenir.

3 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Görüntünün siyah seviyesini ayarlama (BRIGHTNESS)

Resmin parlaklığını ayarlayın (siyah seviyesi).

Not

modu HIGH, MIDDLE veya LOW olarak ayarlandığında, parlaklık ayarlanamaz (sayfa 10).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 ⚙️ (BRIGHTNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. BRIGHTNESS menüsü ekranda görüntülenir.

3 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Resmin keskinliğini ve ortalanmasını ayarlama (SCREEN) (sadece analog RGB sinyal)

Not

DVI-D giriş soketinden dijital RGB sinyalleri alırken, ayar gerekli değildir.

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 16).

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntü ty tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz. aşağıda AUTO.)

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) clinizle ayarlayabilirsiniz.

Bu ayarlar bellekte saklanır ve ekran aynı girişi sinyalini aldığında, otomatik olarak geri çağrılır.

Bilgisayar yeniden açıldığında giriş sinyalleri değiştirilirse, biraz önce yapılan ayarların tekrarlanması gerekebilir.

■ Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO)

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir.

3 AUTO seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Ekranın, geçerli giriş sinyali için faz, aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın.

4 seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin keskinliğini manuel olarak ayarlama (PHASE/PITCH)

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz.

1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin.

Windows için

[Utility] → [Windows]/[Win Utility.exe]'ye tıklayın.

Macintosh için

[Utility] → [Mac]/[Mac Utility]'ye tıklayın.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir.

6 PHASE seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PHASE menüsü ekranda görüntülenir.

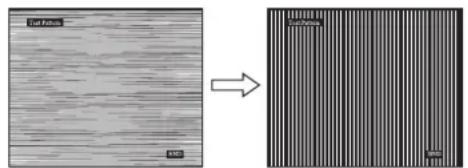

7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

8 OK düğmesine basın.

SCREEN menü ekranına geri dönün.

Eğer tüm ekranda dikey çizgiler görüntülenirse, aralığı (pitch) aşağıdaki şekilde ayarlayın.

9 PITCH seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

PITCH menüsü ekranda görüntülenir.

10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

11 Örnek testi sona erdirmek için ekrandaki END 'e tiklayin.

12 OK düğmesine basın.

SCREEN menü ekranına geri dönün.

13 seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

■ Resmin konumunu manuel olarak ayarlama (H CENTER/V CENTER)

Görüntü ekranın merkezinde bulunmuyorsa görüntüyü ortalamak için aşağıdaki adımları takip edin.

1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın.

2 CD-ROM'u yerleştirin.

3 CD-ROM'u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin.

Windows için

[Utility] → [Windows]/[Win Utility.exe]'ye tıklayın.

Macintosh için

[Utility] → [Mac]/[Mac Utility]'ye tıklayın.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir.

6 H CENTER veya V CENTER seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

H CENTER veya V CENTER menüsü ekranda görüntülenir.

7 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

8 Örnek testi sona erdirmek için ekrandaki END'e tiklayin.

9 OK düğmesine basın.

SCREEN menü ekranına geri dönün.

10 seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menü ekranına geri dönün.

Renk ısisını ayarlama (COLOR)

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz.

Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz. Ekranın parlaklık moduna göre arzu ettiğiniz renk ısısını ayarlayabilirsiniz

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (COLOR) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

COLOR menüsü ekranda görüntülenir.

3 İstediğiniz renk ısısını seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

İsıyı 9300K'dan (varsayılan ayar) 6500K'ya indirdiğinizde, beyazlar mavimsi tondan kırmızımsı tona doğru kayacaktır. Ekranın parlaklığı için "USER" seçili olduğunda renk ısısınız "sRGB" ye ayarlayabilirsiniz.

“sRGB” yi seçtiğinizde renkler “sRGB” profiline göre ayarlanır. (sRGB renk ayarı, bilgisayar ürünleri için dizayn edilmiş endüstri standardı renk alan protokolüdür.) Eğer “sRGB” yi seçerseniz bilgisayarınızın renk ayarları sRGB profiline ayarlı olmalıdır.

Notlar

• Eğer bağlı olan bilgisayar ya da başka bir ekipman sRGB özelliğine sahip değilse, renkler sRGB profiline göre ayarlanamaz.
• COLOR, sRGB'a ayarlıyken;CONTRAST, BRIGHTNESS veya GAMMA'u ayarlayamazsınız.

Renk ısisına ince ayar yapma (USER ADJUSTMENT)

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz x 10 → OK EX I OK

1 ADJUST seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. USER ADJUSTMENT menüsü ekranda görüntülenir.
2 R (Red/Kırmızı) veya B (Blue/Mavi) seçeneklerini seçmek için, ↓/↑ düğmelerine basın ve OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Bu ayar renk ısısını R ve B bölümlerini G (Green/yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.
3 seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın. Yeni renk ayarı bellekte USER olarak saklanır ve USER seçildiğinde otomatik olarak geri çağrılır. Ana menü ekranda görüntülenir.

Gama ayarının değiştirilmesi (GAMMA)

Görüntünün renk gölgesini, görüntünen orijinal renk gölgesi ile birleştirebilirsiniz.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir.
2 (GAMMA) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. GAMMA menüsü ekranda görüntülenir.
3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Keskinliği ayarlama (SHARPNESS)

Şekillerin keskinliklerini ayarlayın.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir.
2 (SHARPNESS) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SHARPNESS menüsü ekranda görüntülenir.
3 Keskinliği ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

Menü konumunu değiştirme (MENU POSITION)

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir.
2 (MENU POSITION) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. MENU POSITION menüsü ekranda görüntülenir.
3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın. Ekranın üstünde, ortasında ve altında olmak üzere üçer pozisyon bulunur.

Girişin otomatik olarak değiştirilmesi (INPUT SENSING)

AUTO ON menüsünde INPUT SENSING seçeneğini seçtiğinizde, monitör otomatik olarak bir giriş sokentinde bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir.

1 MENU düğmesine basın. Ana menü ekranda görüntülenir.
2 İstediğiniz seçeneğin simgesi belirene kadar ↓ düğmesine basmaya devam edin.
3 (INPUT SENSING) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. INPUT SENSING menüsü ekranda görüntülenir.
4 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- AUTO ON: Seçilen giriş soketinde giriş sinyali yoksa veya ↓/↑ düğmeleri ile bir giriş soketi seçtiğinizde ve sokette giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 17) ve monitor, girişi otomatik olarak değiştirmek için başka bir giriş soketine yönelik giriş sinyalini kontrol eder. Giriş değiştirildiğinde, seçilen giriş soketi ekranın sol üst kısmında görüntülenir. Giriş sinyali yoksa, monitor otomatik olarak enerji tasarruf moduna geçer.

- AUTO OFF: Giriş otomatik olarak değiştirilmez. girişi değiştirmek için ↓/↑.

Ekran menüsü dilini seçme (LANGUAGE)

Bu monitördeki menülerde ve mesajlarda kullanılan dili değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 İstediğiniz seçeneğin simgesi belirene kadar ↓ düğmesine basmaya devam edin.

3 (LANGUAGE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. LANGUAGE menüsü ekranda görüntülenir.

4 Bir dil seçmek için, ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ENGLISH: İngilizce

• FRANÇAIS: Fransızca

• DEUTSCH: Almanca

- ESPAÑOL: Íspanyolca

• ITALIANO: Italyanca

• NEDERLANDS: Hollandaca

• SVENSKA: İsveççe

Aşağıdaki seçenekleri ayarlayabilirsiniz:

• RESET →←
• MENU LOCK

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 İstediğiniz seçeneğin simgesi belirene kadar ↓ düğmesine basmaya devam edin.
3 İstediğiniz seçeneği seçmek için ↓/↑ düğmelerine basın, istenilen konumu seçin ve OK düğmesine basın.

Seçilen seçeneğin ayarını aşağıdaki talimatlara göre yapın.

■ Tüm ayar verilerini fabrika ayarlarına sıfırlama

Yaptığınız ayarları fabrika ayarlarına geri döndürebilirsiniz.

1 → (RESET) seçeneğini seçmek için ↑/↓ düğmelerine ve sonra da OK düğmesine basın.

RESET menüsü ekranda görüntülenir.

2 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

• OK: Yapılan ayarları, fabrika ayarlarına geri döndürmek için [LANGUAGE) ayarı bu yöntemle değişmez.
• CANCEL: Sıfırlamayı iptal etmek ve menü ekranına dönmek için.

■ Menüleri ve kontrol düğmelerini kilitleme

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitleyebilirsiniz.

1 (MENU LOCK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

MENU LOCK menüsü ekranda görüntülenir.

2 ON veya OFF seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

• ON: Sadece ⏻ (güç) anahtarı çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda Ⓞₘ (MENU LOCK) ikonu belirir.
• OFF: Ⓞn (MENU LOCK) seçeneğini OFF konumuna getirin. Eğer Ⓞn (MENU LOCK) seçeneğini ON konumuna getirirseniz, sadece bu menü maddesi seçilebilir.

c a

Teknik Özellikler

Enerji tasarrufu fonksiyonu

Bu monitor VESA, ENERGY STAR ve NUTEK enerji tasarrufu standartlarına uygundur. Monitor eğer DPMS (Display Power Management Signaling) özelliğine sahip bir bilgisayara veya video grafik kartına bağlı ise, monitor aşağıda gösterilen şekilde otomatik olarak enerji tüketimini azaltacaktır.

Enerji modu Enerji tüketimi ⏻ (güç)
	göstergesi
normal calisma	45 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1,0 W (maks.) turuncu
power off 1,0 W (maks.) off

* Eğer bilgisayarınız “aktif kapanma” moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL görüntülenir. 5 saniye sonra monitor enerji tasarrufu moduna geçer.
** "derin uyku" Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

Güç tüketimini azaltma

(|m o d u )

Eğer İödunu, monitörün ön kısmındaki dülmtesine basarak LOW seçeneğine ayarlarsanız, arka ışık seviyesi azalır ve enerji tüketimi de azalır.

LOW seçeneği görüntülene kadar, düğmesine arka arkaya basın.

|:○ : LOW

Ekranda LOW görüntülenir ve arka ışık seviyesi azalır. Yaklaşık 5 saniye sonra LOW ekrandan kaybolur.

Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):

Yatay frekans: 28-80 kHz

Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 12). Yaptığınız manuel ayarlar hafızada saklanır ve monitor aynı giriş sinyalini algıladığında yeniden kullanır.

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Görüntülü mesajlar

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 18.

Ekranda OUT OF RANGE mesajı görüntülenirse,

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki bölümleri kontrol edin.

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

Eğer "xxx.x kHz/xxx Hz" ekrana gelirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir.

Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

Eğer ekranda "RESOLUTION > 1280 × 1024" belirirse

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1280× 1024 veya daha düşük).

Eğer NO INPUT SIGNAL mesajı ekranda görüntülenirse

Bu mesaj, giriş sinyali olmadığı anlamına gelir.

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

Ekranda CABLE DISCONNECTED mesajı ekranda görüntülenirse

Bu mesaj, video sinyal kablosunun çıkarıldığını belirtir.

Hata belirtileri ve olası giderme yöntemleri

Eğer sorun bağlı bulunan bilgisayardan veya diğer ekipmandan kaynaklanıyorsa lütfen ilgili donanının kullanım talimatlarına bakınız. Aşağıdaki talimatlar problemi çözmez ise otomatik hata tespit fonksiyonunu (sayfa 20) çalıştırın.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
(güç) göstergesi yanmıyorsa ve (güç) düğmesine basıldığında da (güç) yanmazsa,	Güç kablosunun takılı olup olmadığını kontrol edin.
Eğer (güç) ışığı yeşil yanıyorsa,	Otomatik hata tespiti fonksiyonunu kullanın (sayfa 20).
Ekranda CABLE DISCONNECTED mesajı ekranda görüntülenirse,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 7).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Sağlanmamış bir video sinyal kablosu takılı. Eğer sağlanmamış bir video sinyal kablosu takılı durumda ise, CABLE DISCONNECTED mesajı enerji tasarruf moduna geçmeden önce ekranda görüntülenebilir. Bu bir arıza değildir.
Eğer ekranınızda NO INPUT SIGNAL belirirse, veya (güç) göstergesi turuncu ise,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin (sayfa 7).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi dencyin.Ekran kartınızın düzgün şekilde takıldığından emin olun.Bilgisayarın açık konumda olup olmadığını kontrol edin.Bilgisayarı yeniden başlatın.
Ekranda OUT OF RANGE mesajı görüntülenirse,	Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerVideo (görüntü) ſrekansının monitörün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitörün yerine, bu monitörü taktıysanız, eski monitörü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın:Yatay: 28– 80 kHz (analog RGB), 28 – 64 kHz (dijital RGB)Dikey: 48 – 75 Hz (analog RGB), 60 Hz (dijital RGB)Çözünürlük: 1280 × 1024 veya daha düşük
Eğer Windows kullanıyorsanız ve eski bir monitörün yerine, bu monitörü kullanacaksanız,	Eğer eski bir monitörün yerine, bu monitörü taktıysanız, eski monitörü yeniden takın ve aşağıdaki talimatları uygulayın. Windows aygıt seçimi penceresinde “Manufactures” (üretici) listesinden “SONY”yi, “Models” (modeller) listesinden “SDM-HS74” veya “SDM-HS74P” modelini seçin. Bu monitörün model ismi “Models” (Modeller) listesinde görüntülenmiyorsa, “Plug & Play” (Tak ve Çalıştır) seçeneğini dencyin.
Eğer Macintosh sistem kullanıyorsanız,	Eğer Macintosh adaptörü (sağlanmamıştır) kullanıyorsanız adaptörü kontrol edin ve video sinyal kablosunun doğru takılı olduğundan emin olun (sayfa 7).
Görüntü titremesi, oynaması, sallanması ya da karışması	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 12).Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı dencyin.■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerGrafik kartının monitöre uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bu monitör tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitörün doğru senkronizasyon yapabilmesi için çok dar senkronizasyon darbesine sahip olabilir.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazeleme oranını (dikey frekans) ayarlayın.
Görüntü bulanık	Parlaklığı ve kontrastı ayarlayın (sayfa 12).Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 12).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarmızda çözünürlüğü SXGA (1280k 1024) olarak ayarlayın.
Hayalet görüntü	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde taklı olduğundan emin olun.
Resim ortalanmamış veya boyutları düzgün değil (sadece analog RGB sinyalleri).	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 12).Görüntü konumunu ayarlayın (sayfa 13). Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın.
Görüntü çok ufak	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayardaki çözünürlük ayarını monitörün çözünürlüğüne göre ayarlayın.
Görüntü çok karanlık	Parlaklığı, BRIGHTNESS menüsünü kullanarak ayarlayın (sayfa 12).Arka ışığı ayarlayın (sayfa 11).Parlaklığı, Menüsünü kullanarak ayarlayın (sayfa 10).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.
Dalgalı veya oval (moire) bir görüntü var	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 12).
Renk düzenli değil	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 12).
Beyaz renk tam olarak beyaz görüntülenmiyor	Renk ısısını ayarlayın (sayfa 13).
Monitör düğmeleri çalışmıyor( Okranda görüntülenir)	Menü kilidi ON durumda ise OFF’a getirin (sayfa 15).
Monitör kısa bir zamandan sonra kapanıyor	■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarda enerji tasarrufu modunu kapatın.
Menü ekranında görüntülenen çözünürlük yanlış.	Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir.

Monitör bilgilerini görüntüleme

Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz.

Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın.

Örnek

INFORMATION MODEL : SDM-HS74 SER . NO : 1234567 MANUFACTURED : 2004-52 Model ismi Seri numarası Üretim yılı ve haftası

Bu ünitenin güvenlik standardı tescilli model adı SDM-HS74/ve SDM-HS74P/olmasına rağmen, SDM-HS74 ve SDM-HS74P isimleri satışta ve bu kullanım kılavuzunda kullanılmıştır.

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model ismi: SDM-HS74 ya da SDM-HS74P
- Serinumarasi
- Problemin detaylı açıklaması
- Satın alma tarihi
- Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri

Otomatik hata tespiti fonksiyonu

Bu monitör otomatik hata tespit özelliğine sahiptir.

Bilgisayar(lar)ınız yada monitörünüzde bir problem meydana geldiğinde, monitörünüzde bir şey görüntülenmeyecek ve ⏻ (güç) ışığı yeşil renkte yanacaktır. Eğer ⏻ (güç) ışığı turuncu renkte yanıyorsa, bu bilgisayarınızın enerji tasarrufu (power saving) modunda olduğunu gösterir. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.

SONY E: 20.5000 Ü: 20.5000 (güç) göstergesi

Eğer ekrandaki görüntü kaybolursa ve ⏻ (güç) göstergesi yeşilse

1 ⏻ (güç) düğmesini kapatın ve video sinyal kablosunu monitörden çıkarın.

2 Monitörü ⏻ (güç) düğmesine basarak açın.

Eğer dört renk çubuğunun tümü görüntüleniyorsa (beyaz, kırmızı, yeşil, mavi) monitör düzgün çalışıyor demektir. Video giriş kablosunu tekrar takın ve bilgisayar(lar)ınızın durumunu kontrol edin.

Eğer renk çubukları görüntülenmiyorsa, monitörünüzde bir sorun bulunmaktadır. Yetkili Sony satıcınıza başvurun ve monitörünüzün durumu hakkında bilgi verin.

Monitörünüzün modelini ve seri numarasını not etmeyi unutmayın. Aynı şekilde bilgisayarınızın ve ekran kartınızın da modelini not edin.

Özellikler

SDM-HS74/SDM-HS74P

LCD panel Panel tipi: a-Si TFT Aktif Matriks

Görüntü boyutu: 17,0 inç

Giriş sinyali formatı RGB çalışma frekansı*

Yatay: 28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey: 48–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyesi RGB video sinyali

pozitif veya negatif

(Ayrı yatay ve dikey,

veya komposit sync)

Güç gereksinimi 100 – 240 V, 50 – 60 Hz,

Maks. 1,0 A

Güç tüketimi Maks. 45 W

Çalışma sıcaklığı 5 – 35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

Yaklaşık 441×404×216 mm

(17^3/8× 16× 8^5/8inc)

Ağırlık Yaklaşık 5,7 kg (12 lb. 9 oz.)

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 7.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

- Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.

• Yatay boşluk genişliği 2,5 µsec den fazla olmalıdır.
• Dikey boşluk genişliği 450 µsec den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.
