HASZNÁLATI ÚTMUTATÓ SDMHS74P SONY

Alkatrészek és kezelőelemek 5

Üzembe helyezés....7

1. lépés: Csatlakoztassa a monitort a számítógéphez. ..... 7
2. lépés: Csatlakoztassa a tápkábelt....8
3. lépés: Rögzítse a kábeleket, és tegye vissza a hátsó fedőlapot....8
4. lépés: Kapcsolja be a monitort és a számítógépet ..... 9
   A dölésszög beállítása 9
   A bemenőjel kiválasztása (INPUT gomb) 10

A monitor beállítása....11

A fényerősség beállítása. 11
Mozgás a menüben 11
A háttérvilágítás beállítása (BACKLIGHT)....12
A kontraszt beállítása (CONTRAST) 13
A kép feketeszintjének beállítása (BRIGHTNESS) ..... 13
A kép élességének és középhelyzetének beállítása (SCREEN) (csak analog RGB jel esetében) 13

A színhőmérséklet beállítása (COLOR). 14

A gamma beállítás módosítása (GAMMA)....15

Az élesség beállítása (SHARPNESS) 15

A menü helyének megváltoztatása (MENU POSITION) ..... 15

A bemenőjel automatikus felismerése (INPUT SENSING) ..... 15

A képernyőn megjelenő menü nyelvének kiválasztása (Language) 16

További beállítások....16

Műszaki jellemzők....17

Energiatakarékos funkció 17

Az áramfogyasztás csökkentése ( |óód) ..... 17

Automatikus képminőség-beállítás funkció (csak analóg RGB jel esetében) 17

Hibaelhárítás .....19

Képernyőn megjelenő üzenetek 19

Hibajelenségek és elhárításuk 20

Öndiagnosztikai funkció 22

Műszaki adatok....23

• A Macintosh az Apple Computer, Inc. USA-ban és más országokban bejegyzett védjegye.
• A Windows ^ és az MS-DOS a Microsoft Corporation USA-ban és más országokban bejegyzett védjegye.
• Az IBM PC/AT és a VGA az IBM Corporation USA-ban bejegyzett védjegye.
• A VESA és a DDC ^TM a Video Electronics Standards Association védjegye.
• Az ENERGY STAR az USA-ban bejegyzett védjegy.
• Az Adobe és az Acrobat az Adobe Systems Incorporated védjegye.
• Minden más itt említett terméknév a megfelelő cégek védjegye vagy bejegyzett védjegye lehet.
• Továbbá a „TM” és a „®” szimbólum nincs minden esetben feltüntetve a kézikönyvben.

Óvintézkedések

Az elektromos csatlakoztatásra vonatkozó figyelmeztetések

- Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelményeinek.

Az Egyesült Államokban élő vásárlók számára: Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat.

Az Egyesült Királyságban élő vásárlók számára: Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványnak megfelelő hálózati tápkábelt kell használni.

Különböző típusú hálózati dugaszok

100–120 V váltóáram 200–240 V váltóáram csak 240 V váltóáram

A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni.

Elhelyezés

Ne használja vagy tárolja a monitort ott, ahol:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy fűtőventilátor közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.
• Ahol mechanikus rezgések vagy ütés érheti.
• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.
• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződés elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be.

Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.
• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tcgyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.
• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.
• Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik.
• Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést.

Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban

Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%)

Karbantartás

• A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból.
• Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát.
• A házat, a panelt és a kezelőelemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlókendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint).
• Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képcsövet.
• Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerck, például rovarirtó szerek vagy gőzeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik.

Szállítás

• Áthelyezés közben húzza ki a monitorból az összes kábelt, és fogja meg két kézzel erősen a monitortartó talapzatot. Ha leejti a monitort, Ön és a monitor is megsérülhet.
• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt és csomagolóanyagokat.

A feleslegessé vált monitor elhelyezése

• Ne tegye a feleslegessé vált monitort a háztartási hulladék közé.
• A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitort a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni.

Alkatrészek és kezelőelemek

További részletekért lásd a zárójelek között álló oldalszámokat.

A ⏻ tápkapcsoló és a menüvezérlő gombok a monitor elejének jobb alsó részén találhatók.

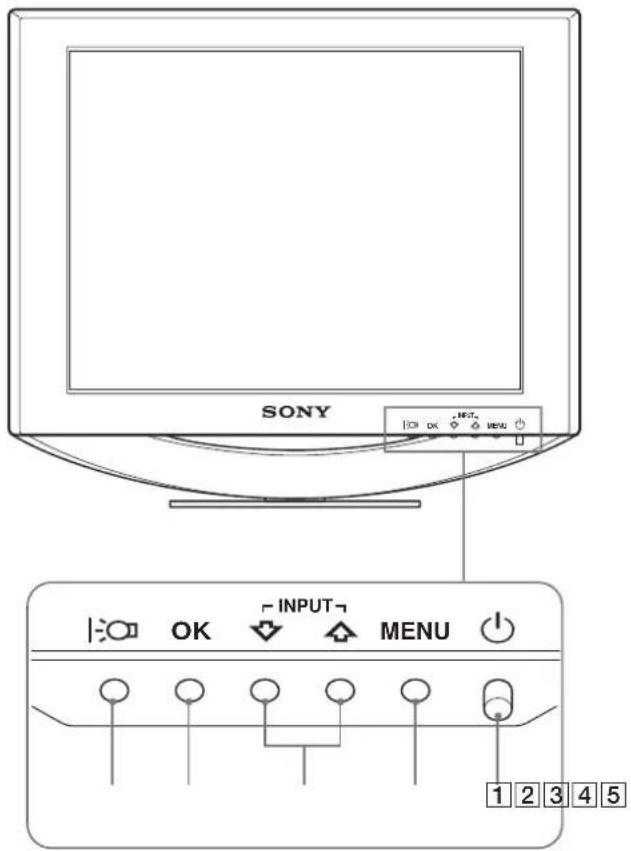

Az LCD monitor előoldala

SONY INPUT MENU 1 2 3 4 5

A monitor hátoldala

1 Tápkapcsoló és feszültségjelző lámpa (9., 17., 22. oldal)

A monitor be- vagy kikapcsolásához nyomja meg a ⏻ tápkapcsolót felfelé.

A feszültségjelző lámpa zölden világít, amikor a monitor be van kapcsolva, és narancssárgán világít, ha a monitor energiatakarékos üzemmódban van.

Nyomja meg felfelé a be- vagy kikapcsoláshoz.

2 MENU gomb (11., 12. oldal)

Ezzel a gombbal jeleníthető meg a főmenü.

3↓/↑ gombok (12. oldal)

Ezek a gombok ↓/↑ léptető gombokként működnek a menüpontok kiválasztásakor és a beállítások elvégzésekor.

Ezek a gombok váltják a videobemeneti jelet is INPUT1 és INPUT2 mód között olyankor, ha két számítógép csatlakozik a monitorra. (Akkor működik így, ha a menü nem látható.)

4 OK gomb (12. oldal)

Ezzel a gombbal választható ki a tétel, vagy nyugtázható a menüben végzett beállítás.

5 gomb (11. oldal)

Ezzel a gombbal módosítható a képernyő fényerőssége.

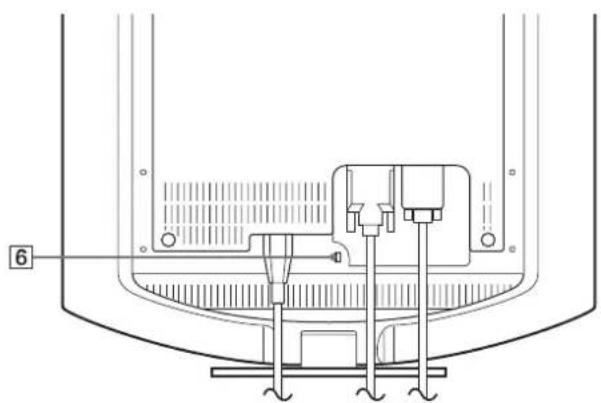

6 Biztonsági zárónyilás

A biztonsági zárónyilást a Kensington Micro Saver Security System nevű rendszerrel együtt kell alkalmazni. A Micro Saver Security System a Kensington védjegye.

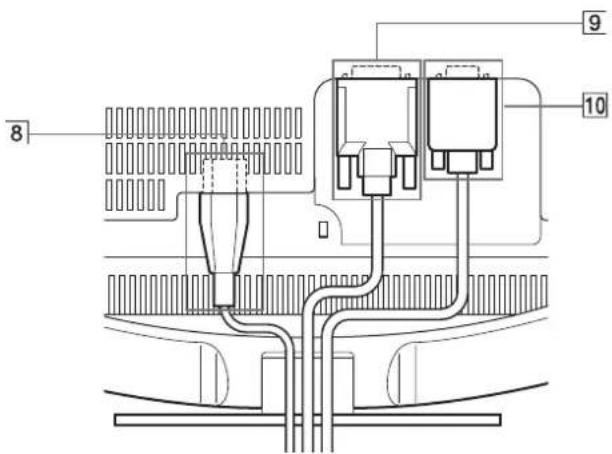

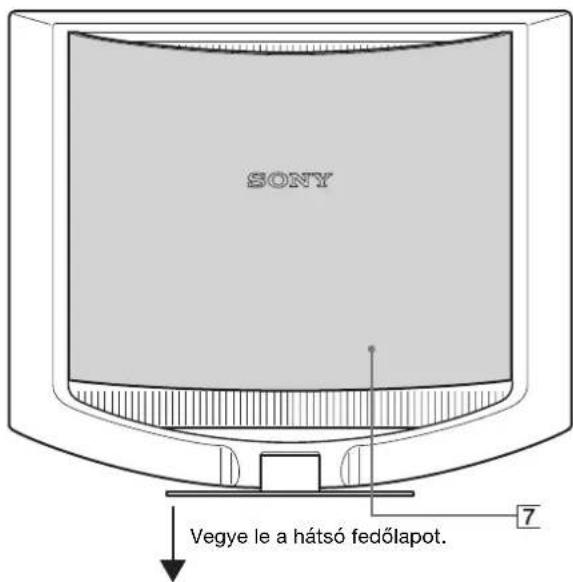

Az LCD monitor hátoldala

SONY Vegye le a hátsó fedőlapot. 7

8 9 10

7 Hátsó fedőlap (8. oldal)

Vegye le ezt a fedőlapot, ha csatlakoztatja vagy kihúzza a kábeleket.

8 AC IN csatlakozó (8. oldal)

Csatlakoztassa a tápkábelt (tartozék).

9 Az INPUT1 bemenet DVI-D (digitális RGB) bemenet csatlakozója (7. oldal)

Ezen a csatlakozón érkezhetnek a DVI Rev.1.0 szabványnak megfelelő RGB videojelek.

10 Az INPUT2 bemenet HD15 (analóg RGB) bemenet csatlakozója (7. oldal)

Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,7 Vp-p, pozitív) és a szinkronjelek.

Üzembe helyezés

Mielött használatba venné a monitort, ellenőrizze, hogy benne vannak-e az alábbi tételek a csomagoló dobozban:

• LCD képernyő
• Tápkábel
• HD15-HD15 videojelkábel (analóg RGB)
• DVI-D videojelkábel (digitális RGB)
- Kábelkötöző
- CD-ROM (Windows/Macintosh segédprogramok, kezelési útmutató és egyebek CD-n)
• Garanciakártya
• Gyors telepítési útmutató

1. lépés: Csatlakoztassa a monitort a számítógéphez

A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet.

Megjegyzések

• Ne érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek.
• Vizsgálja meg a HD15 csatlakozó elrendezését, nehogy az erőltetés miatt elhajoljanak a videojelkábel tűi.

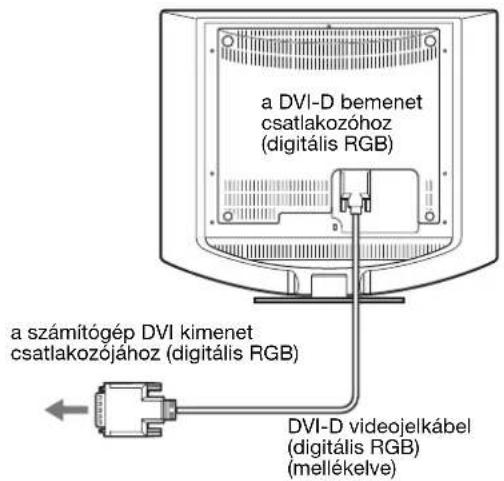

Csatlakoztasson egy DVI kimeneti csatlakozóval (digitális RGB) ellátott számítógépet

A mellékelt DVI-D videojelkábellel (digitális RGB) csatlakoztassa a számítógépet a monitor DVI-D (digitális RGB) bemenet csatlakozójához.

a DVI-D bemenet csatlakozóhoz (digitális RGB) a számítógép DVI kimenet csatlakozójához (digitális RGB) DVI-D videojelkábel (digitális RGB) (mellékelve)

Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet

A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor HD15 (analóg RGB) bemenet csatlakozójához.

A csatlakoztatás módját az alábbi ábrák szemléltetik.

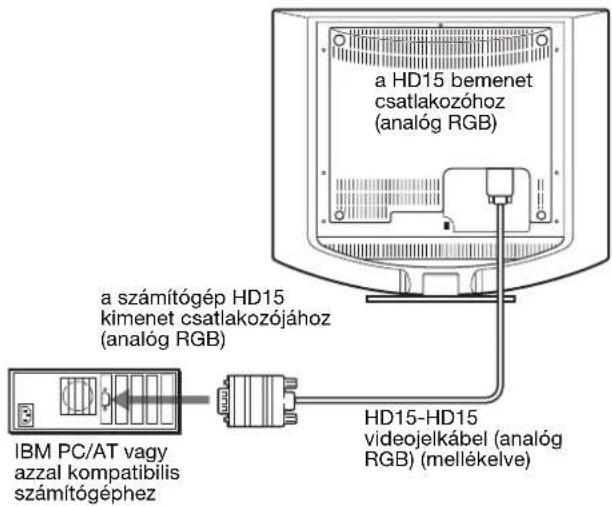

■ Csatlakoztatás IBM PC/AT vagy azzal kompatibilis számítógéphez

a HD15 bemenet csatlakozóhoz (analog RGB) a számítógép HD15 kimenet csatlakozójához (analog RGB) IBM PC/AT vagy azzal kompatibilis számítógéphez HD15-HD15 videojelkábel (analog RGB) (mellékelve)

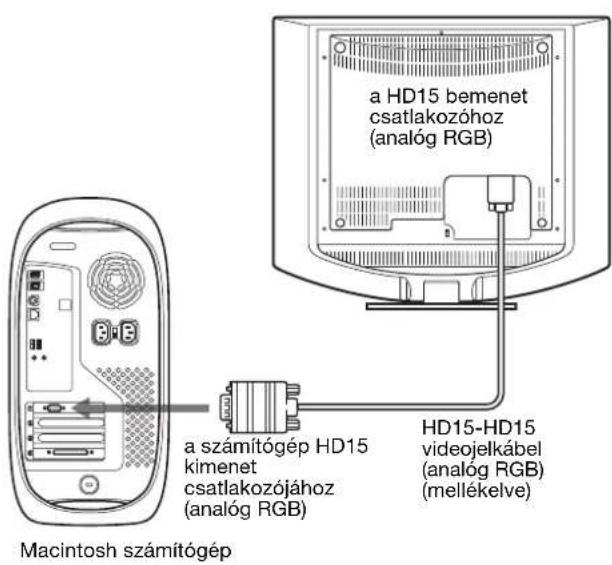

■ Csatlakoztatás Macintosh számítógéphez

Ha a monitort Macintosh számítógéphez csatlakoztatja, akkor használja a Macintosh adaptert, ha szükséges (nem tartozék). Először csatlakoztassa a Macintosh adaptert a számítógéphez, utána a jelkábelt monitorhoz.

a HD15 bemenet csatlakozóhoz (analog RGB) a számítógép HD15 kimenet csatlakozójához (analog RGB) HD15-HD15 videojelkabel (analog RGB) (mellékelve) Macintosh számítógép

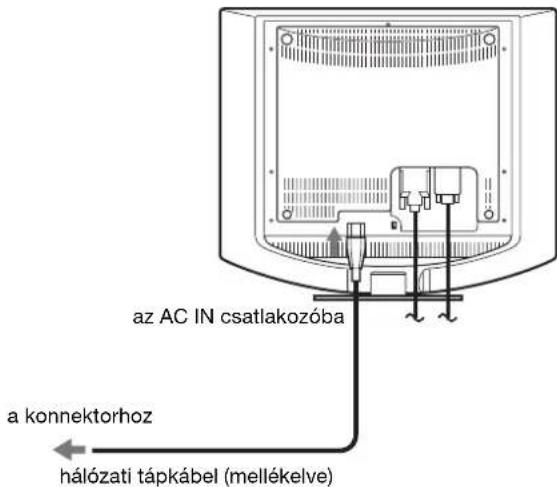

2. lépés:Csatlakoztassa a tápkábelt

A monitor és a számítógép kikapcsolt állapotában csatlakoztassa a hálózati tápkábelt először a monitorhoz, majd a hálózati aljzathoz.

az AC IN csatlakozóba a konnektorhoz hálózati tápkábel (mellékelve)

3. lépés: Rögzítse a kábeleket, és tegye vissza a hátsó fedőlapot

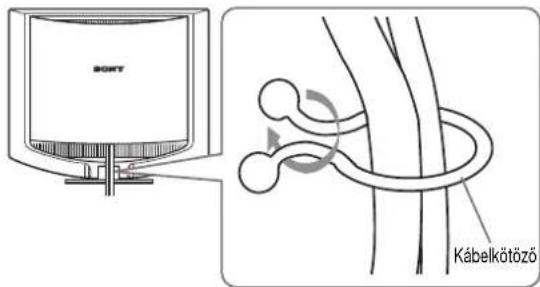

1 Kötözze össze a kábeleket.

A tartozékként mellékelt kábelkötözővel kösse össze a kábeleket.

SORT Kábelkötözö

2 Tegye vissza a hátsó fedőlapot.

4. lépés: Kapcsolja be a monitort és a számítógépet

1 Nyomja meg felfelé a ⏻ tápkapcsolót.

A monitor bekapcsolt állapotát jelző ⏻ feszültségjelző lámpa zölden világít.

2 Kapcsolja be a számítógépet.

A monitor üzembe helyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelőgombjaival.

Ha nem jelenik meg kép a képernyőn

• Ellenőrizze, hogy a tápkábel és a videojelkábel megfelelően van-e csatlakoztatva.
• Ha az NO INPUT SIGNAL üzenet jelenik meg a képernyön:

A számítógép energiatakarékos módban működik.

Nyomjon le egy billentyút a billentyüzeten, vagy mozgassa az egeret.

- Ha az CABLE DISCONNECTED üzenet jelenik meg a képernyőn:

Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva.

- Ha az OUT OF RANGE üzenet jelenik meg a képernyőn:

Csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé.

	Analóg RGB Digitális RGB
Vízszintes frekvencia	28–80 kHz 28–64 kHz
Függőleges frekvencia	48–75 Hz 60 Hz
Felbontás	1280 × 1024 vagy kisebb	1280 × 1024 vagy kisebb

A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”, 20. oldal.

Nincs szükség külön illesztöprogramokra

A monitor eleget tesz a „DDC” Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiovassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni.

Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn. Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitor, amelyet azonnal használhat is.

A függőleges frekvencia 60 Hz-re áll be. Mivel a monitor villódzása nem feltűnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függőleges frekvenciát.

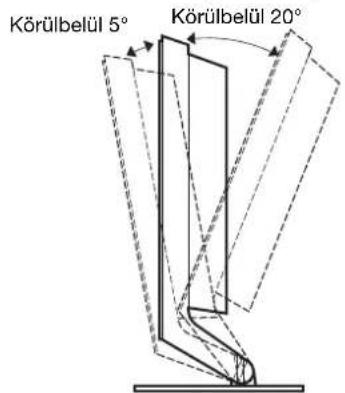

A dölésszög beállítása

A monitor az alább látható szögtartományban dönthető.

Körülbelül 5° Körülbelül 20°

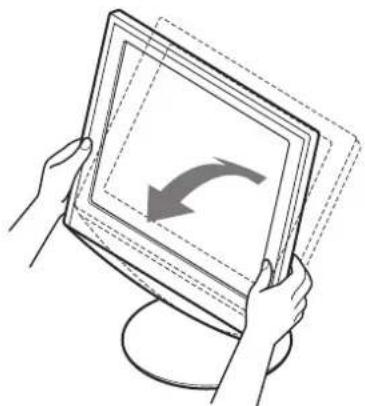

Fogja meg alul az LCD panel szélét, és állítsa be a dólésszöget.

A monitor kényelmes használata

A monitort úgy tervezték meg, hogy kényelmes látószöget lehessen beállítani. Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a rácső fényeket.

A bemenőjel kiválasztása

(INPUT gomb)

Nyomja meg a ↓/↑ gombot.

A bemenőjel a gombok minden megnyomására változik.

Képernyőüzenet(Körülbelül 5 másodperciglátható a bal felsősarokban.)	A bemenőjel beállítása
INPUT1 : DVI-D Az INPUT1 bemenet DVI-D(digitális RGB) bemenetcsatlakozója
INPUT2 : HD15 Az INPUT2 bemenet HD15(analóg RGB) bemenetcsatlakozója

A monitor beállítása

Mielött módosítaná a beállításokat

Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt.

A legjobb eredmény érdekében várjon legalább 30 percig, mielőtt bármit is megváltoztatna.

A képernyón megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja.

A fényerősség beállítása

A képernyő fényerőssége a |gombbal módosítható. A |gomb megnyomására a |izemmódok az alábbi sorrendben váltakoznak:

A | üzemmód beállításakor a képernyő fényerőssége a HIGH módtól a LOW mód felé haladva csökken.

USER módnál a háttérvilágítás szintje a ↓/↑ gombbal állítható ugyanúgy, mint a BACKLIGHT menüben.

A BACKLIGHT, a CONTRAST, és a BRIGHTNESS menüpont csak akkor választható, ha a |-ód beállítása USER (12. oldal).

A LOW beállítás az áramfogyasztást csökkenti (17. oldal).

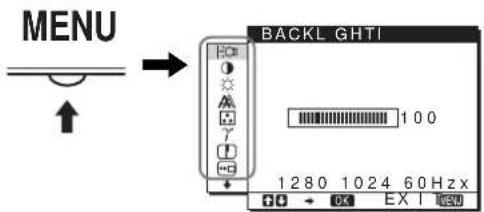

Mozgás a menüben

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. Lásd a(z) 12. oldalt a MENU gombbal kapcsolatos további tudnivalókért.

MENU BACKL GHTI 100 1280 1024 60 Hzx

A ↓/↑ és az OK gombbal válassza ki a kívánt ikont a főmenüben (fenti ábra). A következő 1\~11 menű jelenik mcg. A ↓ gombot lenyomva tartva haladjon lefelé, hogy a 9\~11 menű ikonjai megjelenjenek. A ↓/↑ és az OK gombbal kapcsolatos további tudnivalókat lásd: 12. oldal.

1 BACKLIGHT

(12. oldal)

Válassza a BACKLIGHT menüt a háttérvilágítás fényerősségének beállításához.

BACKL GHTI 100 1280 1024 60 Hz x

2 CONTRAST ● (13. oldal)

Válassza a CONTRAST menüt a kép kontrasztjának beállításához.

CONTRAST 100 1280 1024 60 Hz x

3 BRIGHTNESS

(13. oldal)

Válassza a BRIGHTNESS menüt a kép fényerősségének (feketeszint) beállításához.

BRIGHTNESS 1 0 0 1 2 8 0 1 0 2 4 6 0 Hz x 0 0 1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

4 SCREEN A (13.

Válassza a SCREEN menüt a kép élességének (fázis/sorköz) vagy középhelyzetének (vízszintes/függőleges hely) beállításához.

oldal)

AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

5 COLOR (14. oldal)

Válassza a COLOR menüt a kép színhőmérsékletének igazításához. Ezzel a képernyő tónusait állítja be. A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

COLOR ■ 9300K 6500K sRGB USER LADJUST 1280 1024 60Hz x

6 GAMMA γ (15. oldal)

Válassza a GAMMA menüt, ha a kép színárnyalatait szeretné módosítani.

Válassza a SHARPNESS menüt, ha igazítani akar a képen, mert az élek nem elég jól láthatók.

SHARPNESS 1 280 1 024 60 Hz x OK EX I T###

8 MENU POSITION (15. oldal)

A MENU POSITION menüben a képernyön megjelenő menü helyét lehet módosítani.

MENU POSITION 1 2 8 0 1 0 2 4 6 0 Hz x OK EX I T WEL

9 INPUT SENSING → (15. oldal)

Az INPUT SENSING menüpontot kiválasztva a bemenet automatikusan megváltozik, mielőtt a monitor energiatakarékos üzemmódba kapcsol.

INPUT SENSING ■AUTO ON AUTO OFF 1280 1024 60Hz x OK EX I END

10 LANGUAGE (16. oldal)

A LANGUAGE menüben a menük és üzenetek nyelvét lehet beállítani.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO + 1280 1024 60 Hz x OK EX I OK

11 Egyéb menük (16. oldal)

Segítségükkel az alábbi menüpontokat állíthatja be.

• RESET →←
• MENU LOCK

RESET OK CANCEL 1 2 8 0 1 0 2 4 6 0 Hz x + - + EX I Hx

■ A MENU, a ↓/↑ és az OK gomb használata

1 Jelenítse meg a főmenüt.

Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyön.

2 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni.

Nyomja meg a ↓/↑ gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával válassza ki a menüpontot.

INPUT OK

3 Állítsa be a menüt.

A beállításhoz nyomja meg a ↓/↑ gombot, majd az OK gombot.
Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe.

INPUT OK

4 Lépjen ki a menüból.

Nyomja meg egyszer a MENU gombot a normal kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 30 másodperc múlva magától eltúnik.

■ A beállítások visszaállítása az alapértékekre

A RESET menü segítségével visszaállíthatja az alapértékeket. Lásd a(z) 16. oldalt az alapértékek visszaállításával kapcsolatos további tudnivalókért.

A háttérvilágítás beállítása (BACKLIGHT)

Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek.

Megjegyzés

A háttérvilágításon nem lehet állítani, ha a mod HIGH, MIDDLE vagy LOW (11. oldal).

1 Nyomja meg az MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a |○ (BACKLIGHT) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a BACKLIGHT menü.

3 A ↓/↑ gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot.

A kontraszt beállítása (CONTRAST)

Állítsa be a kép kontrasztját.

Megjegyzés

A kontraszton nem lehet állítani, ha a mod HIGH, MIDDLE vagy LOW (11. oldal).

1 Nyomja meg az MENU gombot.

A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓐ (CONTRAST) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a CONTRAST menü.

3 A ↓/↑ gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.

A kép feketeszintjének beállítása (BRIGHTNESS)

Állítsa be a kép fényerősségét (feketeszint).

Megjegyzés

A fényerősségen nem lehet állítani, ha a nicol HIGH, MIDDLE vagy LOW (11. oldal).

1 Nyomja meg az MENU gombot.

A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a ⚙ (BRIGHTNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a BRIGHTNESS menü.

3 A ↓/↑ gombbal állítsa be a fényerősséget, majd nyomja meg az OK gombot.

A kép élességének és középhelyzetének beállítása (SCREEN) (csak analóg RGB jel esetében)

Megjegyzés

Ha a monitor digitális RGB jeleket fogad a DVI-D bemeneti csatlakozóról, a beállítás nem szükséges.

■ Automatikus képminőség-beállítás funkció

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (17. oldal).

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a ⏻ tápkapcsoló használható.

Ha a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a képet

Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van. (Lásd alább az AUTO című szakaszt.)

Ha még mindig nem kielégítő a képminőség, és be szeretné állítani

Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely).

Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap.

Előfordulhat, hogy újra el kell végeznie ezeket a beállításokat, ha a számítógép ismételt csatlakoztatását követően megváltozik a bemenő jel.

■ Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO)

1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü.

3 Nyomja meg a ↓/↑ gombot az AUTO menü kiválasztásához, majd nyomja meg az OK gombot. Állítsa be az aktuális bemenő jel képére vonatkozóan a fázist, a sorközt és a vízszintes/függőleges helyet, majd tárolja el a beállításokat.

4 Nyomja meg a ↓/↑ gombot a ➕ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

■ A kép élességének kézi beállítása (PHASE/PITCH)

A képélesség kézi beállítását az alábbiak szerint kell végezni.

1 A számítógépen a felbontást állítsa be 1280 × 1024 értékre.

2 Helyezze be a CD-t.

3 Nyissa meg a CD-t, válassza ki a földrajzi területet és a modellt, és jelenítse meg a tesztmintát. Windows rendszerben

Kattintson a [Utility] → [Windows]/[Win Utility.exe] tételre.

Macintosh rendszerben

Kattintson a [Utility] → [Mac]/[Mac Utility] tételre.

4 Nyomja meg a MENU gombot. A képernyón megjelenik a fómenü.

5 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü.

6 Nyomja meg a ↓/↑ gombot a PHASE menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PHASE menü.

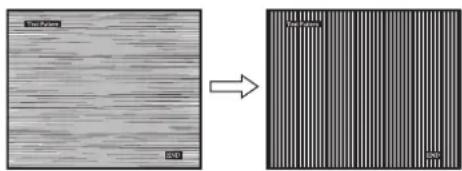

7 Nyomja addig a ↓/↑ gombot, amíg a vízszintes csíkozódás a legkisebb mértékűre nem csökken. Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak.

8 Nyomja meg az OK gombot.

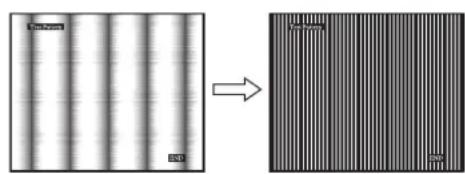

Lépjen vissza a SCREEN menübe. Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a sorközt a következők szerint.

9 Nyomja meg a ↓/↑ gombot a PITCH menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PITCH menü.

10 Nyomja addig a ↓/↑ gombot, amíg el nem tünnek a függőleges csíkok. Állítsa be úgy a monitort, hogy a függőleges csíkok eltünjenek.

11 Kattintson a képernyőn látható END gombra a tesztminta kikapcsolásához.

12 Nyomja meg az OK gombot. Lépjen vissza a SCREEN menübe.

13 Nyomja meg a ↓/↑ gombot a ➡ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

■ A kép helyének kézi beállítása (H CENTER/V CENTER)

Ha a kép nem a képernyő közepén jelenik meg, akkor állítsa be a kép középhelyzetét az alábbiak szerint.

1 A számítógépen a felbontást állítsa be 1280 × 1024 értékre.

2 Helyezze be a CD-t.

3 Nyissa meg a CD-t, válassza ki a földrajzi területet és a modellt, és jelenítse meg a tesztmintát. Windows rendszerben Kattintson a [Utility] → [Windows]/[Win Utility.exe] tételre. Macintosh rendszerben Kattintson a [Utility] → [Mac]/[Mac Utility] tételre.

4 Nyomja meg az MENU gombot.

A képernyön megjelenik a főmenü.

5 Nyomja meg a ↓/↑ gombot a Ⓐ (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü.

6 Nyomja meg a ↓/↑ gombot a H CENTER vagy V CENTER menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a H CENTER vagy a V CENTER menü.

7 Állítsa a képernyőn középre a tesztmintát a ↓/↑ gombbal.

8 Kattintson a képernyön látható END gombra a tesztminta kikapcsolásához.

9 Nyomja meg az OK gombot. Lépjen vissza a SCREEN menübe.

10 Nyomja meg a ↓/↑ gombot a ➡ menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg.

A színhőmérséklet beállítása (COLOR)

A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti. A színhőmérséklet a képernyő minden fényerősségi üzemmódjaira külön beállítható.

1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a ☐ (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü.

3 Nyomja meg a ↓/↑ gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot. A világos színek kékes árnyalatból vöröses árnyalat mennek át, ha a színhőmérsékletet 9 300K értékről (alapértelmezett beállítás) 6 500K értékre csökkent

Ha a fényerősség értéke „USER”, akkor a színhőmérséklet „sRGB”-re állítható. „sRGB” beállításnál a színek az sRGB profilhoz igazodnak. (Az sRGB színbcállítás egy számítógépes termékekre tervezett színtérprotokoll, ipari szabvány.) „sRGB” beállítás esetén a számítógép színbcállításait is az sRGB profilnak megfelelően kell állítani.

Megjegyzések

• Ha egy csatlakoztatott számítógép vagy egyéb berendezés nem sRGB kompatibilis, akkor nem lehet sRGB színprofilt választani.
• A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.

A színhőmérséklet finomhangolása (USER ADJUSTMENT)

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz x OK EX I MENU

1 Nyomja meg a ↓/↑ gombot az ADJUST menü kiválasztásához, majd nyomja meg az OK gombot.
A képernyón megjelenik a USER ADJUSTMENT menü.

2 A ↓/↑ gomb megnyomásával válassza ki az R (vörös) vagy B (kék) értéket, majd nyomja meg az OK gombot. Most a ↓/↑ gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot.

Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevő értékét a G (zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van.

3 Nyomja meg a ↓/↑ gombot a ➤ menü kiválasztásához, majd nyomja meg az OK gombot. Az új színbcállítások beíródnak a memóriába a USER értékeként, és automatikusan betöltődnek, ha a USER menüpontot választja.

A képernyón megjelenik a főmenü.

A gamma beállítás módosítása (GAMMA)

A képernyőn megjelenő kép színárnyalatait egyeztetheti a kép eredeti színárnyalataival.

1 Nyomja meg az MENU gombot.
A képernyön megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a γ (GAMMA) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a GAMMA menü.

3 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

Az élesség beállítása (SHARPNESS)

Itt állítható be, hogy a képen az élek jobban láthatók legyenek.

1 Nyomja meg a MENU gombot.
A képernyón megjelenik a főmenü.

2 Nyomja meg a ↓/↑ gombot a (\$HARPNESS) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a SHARPNESS menü.

3 A ↓/↑ gombbal állítsa be az élességet, majd nyomja meg az OK gombot.

A menü helyének megváltoztatása (MENU POSITION)

A menüt át lehet helyezni, ha az éppen eltakar egy képernyön megjelenő képet.

1 Nyomja meg az MENU gombot.
A képernyön megjelenik a fömenü.

2 Nyomja meg a ↓/↑ gombot a ☐ (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a MENU POSITION menü.

3 Nyomja meg a ↓/↑ gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot.

A képernyő tetején, közepén és alján három-három pozíció közül választhatja ki a menü helyét.

A bemenőjel automatikus felismerése (INPUT SENSING)

Ha az INPUT SENSING menüben az AUTO ON beállítást választja, a monitor automatikusan felismeri a bemeneti csatlakozóra érkező bemenőjelet, és magától átállítja a bemenetet, mielőtt a monitor energiatakarékos módra vált.

1 Nyomja meg a MENU gombot.
A képernyőn megjelenik a főmenü.

2 A ↓ gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját.

3 Nyomja meg a ↓/↑ gombot az ➞ (INPUT SENSING) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyőn megjelenik a INPUT SENSING menü.

4 Nyomja meg a ↓/↑ gombot a kívánt üzemmód kiválasztásához, majd nyomja meg az OK gombot.

- AUTO ON: Ha a kijelölt bemeneti csatlakozó nem kap bemenőjelet, vagy ha a monitor ↓/↑ gombjával olyan bemeneti csatlakozót választ ki, amelyre nem érkezik bemenőjel, egy képernyőüzenet jelenik meg (19. oldal), és a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. Ha a bemenetet módosítja, a használatban lévő bemeneti csatlakozó megjelenik a képernyő bal felső sarkában. Ha nincs bemenőjel, a monitor automatikusan energiatakarékos üzemmódba kapcsol.

- AUTO OFF: A bemenet automatikus váltása nem engedélyezett. A bemenet váltásához nyomja meg a ↓/↑ gombot.

A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE)

Meg lehet választani a monitor menüinek és a kiírt üzeneteknek a nyelvét.

1 Nyomja meg a MENU gombot.

A képernyón megjelenik a főmenü.

2 A ↓ gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját.

3 Nyomja meg a ↓/↑ gombot a (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyön megjelenik a LANGUAGE menü.

4 A ↓/↑ gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

• ENGLISH: angol
  • FRANÇAIS: francia
  • DEUTSCH: német
• ESPAÑOL: spanyol
  • ITALIANO: olasz
  • NEDERLANDS: holland
  • SVENSKA: svéd
  • :РОУССКИЙ
• 日本語： j a p á n
• 中文： k í n a i

További beállítások

Az alábbi beállításokat is elvégezheti:

• RESET →←
• MENU LOCK

1 Nyomja meg az MENU gombot.

A képernyön megjelenik a fömenü.

2 A ↓ gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját.
3 Nyomja meg a ↓/↑ gombot a kívánt menüpont kiválasztásához, majd nyomja meg az OK gombot.

Állítsa be a kiválasztott menüpontot az alábbi útmutatás szerint.

■ A beállított értékek visszaállítása az alapértelmezettre

A beállításokat vissza lehet állítani az alapértékekre.

1 Nyomja meg a ↓/↑ gombot a →← (RESET) menü kiválasztásához, majd nyomja meg az OK gombot.
A képernyón megjelenik a RESET menü.
2 Nyomja meg a ↓/↑ gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• OK: Az összes beállított érték visszaállítása az alapértelmezettre. A LANGUAGE) beállításra ez a funkció nincs hatással.
• CANCEL: A visszaállítás megszakítása és visszatérés a menühöz.

■ A menük és a kezelőelemek zárolása

A véletlen módosítások megelőzése érdekében zárolni lehet a menüvezérlő gombokat.

1 Nyomja meg a ↓/↑ gombot a Oπ (MENU LOCK) menü kiválasztásához, majd nyomja meg az OK gombot.

A képernyón megjelenik a MENU LOCK menü.

2 A ↓/↑ gombbal jelölje ki az ON vagy az OFF értéket, majd nyomja meg az OK gombot.

• ON: Csak a ⏻ tápkapcsoló fog működni. Ha bármi más műveletet próbál végezni, a O _π (MENU LOCK) ikon jelenik meg a képernyőn.
• OFF: A 📞 (MENU LOCK) beállítást OFF értékre állítja. Ha a 📞 (MENU LOCK) beállítást ON értékre állítja, akkor kizárólag ez a menüpont lesz clérhető.

Műszaki jellemzők

Energiatakarékos funkció

Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel a DPMS (Display Power Management Signaling) előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint.

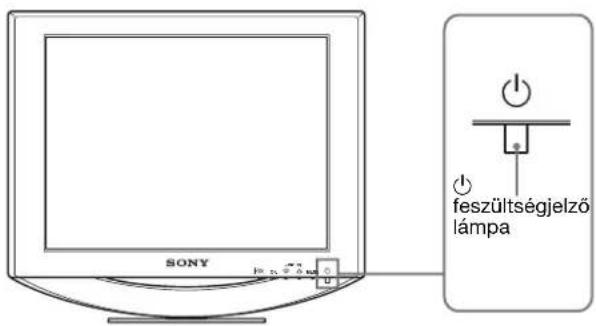

Energiamód Teljesítményfelvétel		feszültségjelző lámpa
normál működés	45 W (max.) zöld
aktív kikapcsolt* (mélyen alvó)**	1,0 W (max.) narancssárga
kikapcsolva 1,0 W (max.) nem ég

* Amikor a számítógép „aktív kikapcsolt” üzemmódba lép, megszűnik a bemenő jel, és a NO INPUT SIGNAL (NINCS BEMENŐ JEL) üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép.
** A „mélyen alvó” energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta.

Az áramfogyasztás csökkentése

(|m ó d )

Ha a |ódot LOW értékre állítja be a monitor elóoldalán található |gomb megnyomásával, akkor a háttérvilágítás szintje és ezzel a teljesítményfelvétel is csökken.

Nyomja meg többször a |gombot, hogy a LOW felirat legyen a képernyön.

A képernyőn megjelenik a LOW felirat, és a háttérvilágítás ereje csökken. A LOW felirat a fényerősség állítása után kb. 5 másodperccel magától eltűnik.

Automatikus képminőség-beállítás funkció (csak analóg RGB jel esetében)

Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn.

Gyári beállítás

Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg, a képernyő közepén. Amikor a bemenő jel megfelel a gyárilag beállított üzemmódnak, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal.

Ha a bemenő jel nem felel meg a gyárilag beállított üzemmódoknak

Ha a monitor olyan bemenő jelet kap, amelyik nem felel meg a gyárilag beállított üzemmódoknak, akkor aktiválódik a monitor automatikus képminőség-beállítás funkciója, és megpróbálja biztosítani, hogy a képernyőn jó kép jelenjen meg (az alábbi frekvenciatartományban):

Vízszintes frekvencia: 28–80 kHz

Függőleges frekvencia: 48–75 Hz

Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn. A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna.

Ha kézzel állítja be kép fázisát, sorközét és helyét

Bizonyos bemenő jelek esetén előfordulhat, hogy az automatikus képminőség-beállítás funkció nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el ezek a beállítások (13. oldal). Ha kézzel adja meg ezeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek.

Megjegyzés

Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a ⏻ tápkapcsoló használható.

Hibaelhárítás

Mielött műszaki segítséget kérne, olvassa el az alábbi részt.

Képernyőn megjelenő üzenetek

Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyőn. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk”, 20. oldal.

Ha az OUT OF RANGE üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket.

Ha „xxx.x kHz/xxx Hz” jelenik meg

Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paraméterecinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják.

Ha „RESOLUTION > 1280 × 1024” jelenik meg

Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1280 × 1024 vagy kisebb).

Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyőn

Ez azt jelzi, hogy nincs bemenő jel.

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

A monitor az üzenet megjelenése után kb. 5 másodperccel átkapcsol energiatakarékos módba.

Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyön

Ez azt jelzi, hogy a videojelkábel ki lett húzva.

Hibajelenségek és elhárításuk

Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját.

Használja az öndiagnosztikai funkciót (22. oldal), ha az alábbi javaslatok nem segítenek megoldani a problémát.

Jelenség Ellenőrizze az alábbiakat
Nincs kép
Ha a ⏻ feszültségjelző lámpa nem világít, vagy ha a ⏻feszültségjelző lámpa nem gyullad ki, amikor megnyomja a ⏻ tápkapcsolót	Ellenőrizze, hogy a tápkábel jól van-e csatlakoztatva.
Ha a ⏻ feszültségjelző lámpa zölden világít	Használja az öndiagnosztikai funkciót (22. oldal).
Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyón	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (7. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.A tartozékként kapott videojelkábel van csatlakoztatva? Ha nem a tartozékként megkapott videojelkábelt csatlakoztatja, akkor a CABLE DISCONNECTED üzenet jelenhet meg a képernyón, mielőtt a monitor átkapcsolna energiatakarékos módba. Ez nem jelent hibás működést.
Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyón, vagy a ⏻ feszültségjelző lámpa narancssárgán világít	Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (7. oldal).Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákA számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.Ellenőrizze, hogy helyesen van-e beillesztve a grafikus kártya.Ellenőrizze, hogy a számítógép be van-e kapcsolva.Indítsa újra a számítógépet.
Ha az OUT OF RANGE üzenet jelenik meg a képernyón	A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémákEllenőrizze, hogy a videojel frekvenciatartománya a monitor megengedett tartományán belül van-e. Ha egy régi monitor t cserél le erre a monitorra, akkor csatlakoztassa ismét a régi monitor, és állítsa be számítógép grafikus kártyájának frekvenciáját az alábbiak szerint:Víszintes: 28 – 80 kHz (analóg RGB), 28 – 64 kHz (digitális RGB)Függőleges: 48 – 75 Hz (analóg RGB), 60 Hz (digitális RGB)Felbontás: 1280 × 1024 vagy kisebb
Ha Windows rendszert használ, és egy másik monitor t cserélt le	Ha egy régi monitor t cserélt le erre a monitorra, akkor csatlakoztassa ismét a régi monitor, és járjon el az alábbiak szerint. Válassza a Windows illesztőprogram-választó képernyőjén „SONY” tételt a „Gyártók” listában, és az „SDM-HS74” vagy „SDM-HS74P” tételt a „Modellek” listában. Ha a monitormodell neve nem található a „Modellek” listában, válassza ki a „Plug and Play” tételt.
Macintosh rendszerben • Ha Macintosh adaptert használ (nincs a tartozékok között), akkor ellenőrizze,hogy jól van-e csatlakoztatva a Macintosh adapter és a videojelkábel (7. oldal).
Jelenség	Ellenőrizze az alábbiakat
Villódzó, ugráló, remegő vagy zavaros kép	• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (13. oldal).• Próbálja másik, lehetőség szerint más áramkörhöz tartozó váltakozó feszültségű hálózati aljzathoz csatlakoztatni a monitort.■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A grafikus kártya kézikönyvében nézzen utána a helyes monitorbeállításnak.• Ellenőrizze, hogy a grafikus módot (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciáját támogatja-e a monitor. Még abban az esetben is, ha a frekvencia a kívánt tartományon belül van, egyes grafikus kártyáknak olyan szinkronizáló impulzusuk lehet, amely túlságosan rövid a monitor megfelelő szinkronizálásához.• Állítsa be a számítógép frissítési gyakoriságát (függőleges frekvenciáját) úgy, hogy a lehető legjobb képet kapja.
Homályos a kép	• Állítsa be a fényerősséget és a kontrasztot (13. oldal).• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (13. oldal).■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• A számítógépen a felbontást állítsa be SXGA ( 1280 × 1024 ) értékre.
Szellemképes a kép	• Iktassa ki a videokábel meghosszabbítását és/vagy a videojel-closztó dobozt.• Ellenőrizze, hogy mindegyik csatlakozó stabilan van-e a foglalatába dugva.
Nincs középen a kép, vagy nem megfelelő méretű (csak analóg RGB jel esetében)	• Állítsa be a sorközt és a fázist (13. oldal).• Állítsa be a kép helyét (14. oldal). Ne feledje, hogy egyes videomódokban a kép nem tölti ki a képernyő teljes felületét.
Túl kicsi a kép	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• Állítsa a számítógép felbontását a képernyő felbontására.
Sötét a kép	• Állítsa be a fényerősséget a BRIGHTNESS menüben (13. oldal).• Állítsa be a háttérvilágítást (12. oldal).• Állítsa be a fényerősséget a |gombal (11. oldal).• A monitor bekapcsolását követően több perc is eltelik, amíg világos lesz a kijelző.
Hullámos vagy elliptikus minta (moaré) látható	• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (13. oldal).
Nem homogének a színek	• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (13. oldal).
A fehér nem fehérnek látszik	• Állítsa be a színhőmérsékletet (14. oldal).
A monitor gombjai nem működnek(økön jelenik meg a képernyőn)	• Ha a menüzárolás ON (BE) állásban van, állítsa át OFF (KI) állásba (16. oldal).
Egy idő után kikapcsol a monitor	■ A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák• Kapcsolja ki a számítógép energiatakarékos módját.
A menüképernyőn látható felbontás helytelen.	• A grafikus kártya beállításától függően előfordulhat, hogy a menüképernyőn megjelenő felbontás és a számítógépen beállított felbontás nem egyezik.

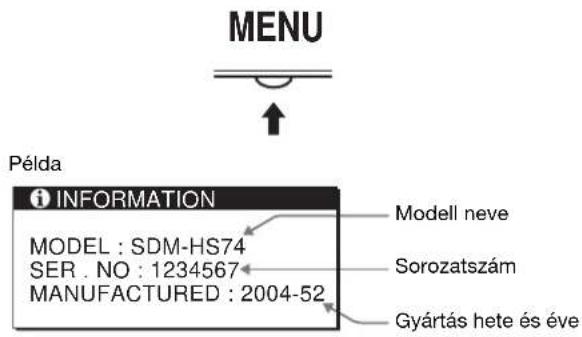

A monitor adatainak megjelenítése

Miközben videojel érkezik a monitorra, nyomja meg, és 5 másodpercnél hosszabb ideig tartsa lenyomva a MENU gombot, hogy megjelenjen a monitor tájékoztató ablaka.

Nyomja meg még egyszer a MENU gombot, és az ablak eltűnik.

MENU Példa i INFORMATION MODEL : SDM-HS74 SER . NO : 1234567 MANUFACTURED : 2004-52 Modell neve Sorozatszám Gyártás hete és éve

Bár a készülék biztonsági szabvány szerint jegyzett modellneve SDM-HS74/ és SDM-HS74P/, a készülék SDM-HS74 és SDM-HS74P jelzéssel kerül forgalomba és így hivatkozunk rá ebben a kezelési útmutatóban is.

Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• Modell neve: SDM-HS74 vagy SDM-HS74P
- Sorozatszám
• A probléma pontos leírása
• A vásárlás időpontja
- A számítógép és a grafikus kártya neve és paraméterei

Öndiagnosztikai funkció

A monitorba be van építve egy öndiagnosztikai funkció. Ha valamilyen probléma van a monitorral vagy a számítógéppel/ gépekkel, akkor a képernyő elsötétül, és a ⏻ feszültségjelző lámpa zölden világít. Ha a ⏻ feszültségjelző lámpa narancssárgán világít, akkor a számítógép energiatakarékos üzemmódban van. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

SONY feszültségjelző lámpa

Ha a kép eltűnik a képernyőről és a ⏻ feszültségjelző lámpa zölden világít

1 Kapcsolja ki a ⏻ tápkapcsolót, és húzza ki a monitorból a videojelkábeleket.
2 Kapcsolja be a monitort a ⏻ tápkapcsoló megnyomásával.

Ha mind a négy színsáv (fehér, vörös, zöld és kék) megjelenik, akkor a monitor helyesen működik. Csatlakoztassa ismét a videojelkábeleket, és ellenőrizze a számítógép/gépek működését.

Ha a színsávok nem jelennek meg, akkor feltehetően meghibásodott a monitor. Tájékoztassa a Sony márkakereskedőt a monitor állapotáról.

Előtte azonban jegyezze fel a monitor típusát és sorozatszámát. Jegyezze fel a számítógépe és a grafikus kártyája gyártóját és típusát is.

Műszaki adatok

SDM-HS74/SDM-HS74P

LCD panel Paneltípus: a-Si TFT Active

Matrix

Képméret: 17,0 hüvelyk

Bemeneti jelformátum RGB üzemi frekvencia*

Vízszintes: 28 – 80 kHz (analog

RGB)

28 – 64 kHz (digitális

RGB)

Függőleges: 48–75 Hz (analóg

RGB)

60 Hz (digitális RGB)

Felbontás Vízszintes: max. 1280 képpont

Függöleges: max. 1024 sor

Bemeneti jelszintek Analóg RGB videojel

0,7 Vp-p, 75 Ω, pozitív

Szinkronjel

TTL-szint, 2,2 kΩ,

pozitív vagy negatív

(Külön vízszintes és

függóleges,

vagy kompozit szinkron)

0,3 Vp-p, 75 Ω, negatív

(szinkron a zöld szín alapján)

Digitális RGB (DVI) jel: TMDS

(single link)

Tápfeszültség 100–240 V, 50–60 Hz,

Max. 1,0 A

Teljesítményfelvétel Max. 45 W

Üzemi hömérséklet 5 – 35 °C

Méretek (szélesség/magasság/mélység)

Monitor (állítva):

Kb. 441 × 404 × 216 mm

(17^3/8× 16× 8^5/8 hüvelyk)

Súly Kb. 5,7 kg (12 lb. 9 oz.)

Plug & Play DDC2B

Tartozékok Lásd a(z) 7. oldalt.

* Javasolt függőleges és vízszintes szinkronizálási mód

• A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 μs-nál (a kettő közül a nagyobb érvényes).
• A vízszintes kioltás szélességének meg kell haladnia a 2,5 μs-ot.
• A függőleges kioltás szélességének meg kell haladnia a 450 μs-ot.

A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.

TFT LCD Color Computer Display

Kullanım Bilgileri

TR

SDM-HS74/

SDM-HS74P/

Owner's Record
