NÁVOD K OBSLUZE SDMHS74P SONY

Bezpečnostní opatření 4

Díly a ovládací prvky....5

Instalace ....7

Instalace 1: Připojte displej k počítači....7

Instalace 2: Připojte napájecí kabel....8

Instalace 3: Zajistěte kabely a znovu připevněte zadní kryt ..... 8

Instalace 4: Zapněte monitor a počítač. 9

Nastavení náklonu 9

Výběr vstupního signálu (tlačítko INPUT) 9

Nastavení monitoru ....10

Nastavení jasu na požadovanou úroveň. 10

Ovládání nabídky 10

Nastavení podsvícení (BACKLIGHT)....11

Nastavení kontrastu (CONTRAST) 12

Nastavení úrovně černé v obrazu (BRIGHTNESS) ..... 12

Nastavení ostrosti a vystředění obrazu (SCREEN)

(pouze u analogového signálu RGB) 12

Nastavení teploty barev (COLOR)....13

Změna nastavení gama korekce (GAMMA) 14

Nastavení ostrosti (SHARPNESS)....14

Změna polohy nabídek (MENU POSITION) 14

Automatická změna vstupu (INPUT SENSING) ..... 14

Výběr jazyka nabídky na obrazovce (LANGUAGE). 15

Další nastavení 15

Technické vlastnosti .....16

Úsporný režim....16

Snížení spotřeby energie (režim 16

Funkce automatické úpravy kvality obrazu (pouze u analogového signálu RGB) 16

Odstraňování problémů....17

Zprávy na obrazovce 17

Příznaky problémů a jejich odstranění 18

Funkce vnitřní kontroly 20

Technické údaje....21

• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.
- Windows ^ a MS-DOS jsou registrované ochranné známky společnosti Microsoft Corporation v USA a jiných zemích.
- IBM PC/AT a VGA jsou registrované ochranné známky společnosti IBM Corporation v USA.
- VESA a DDC™ jsou ochranné známky sdružení Video Electronics Standards Association.
- ENERGY STAR je registrovaná známka v USA.
- Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.
- Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
- Značky,™“ a „®“ nejsou navíc uváděny v této příručce ve všech případech.

Bezpečnostní opatření

Upozornění týkající se napájení

- Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí.

Pro zákazníky v USA

Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC.

Pro zákazníky ve Velké Británii

Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii.

Příklad typů zástrček

pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.

Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky.

Umístění

Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.
• Na místa vystavená mechanickým vibracím nebo otřesům.
• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.
• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše.

Zacházení s LCD displejem

• LCD displej neumíst'ujte směrem ke slunci, mohlo by dojít k jeho poškození. Budte opatrní při umíst'ování monitoru v blízkosti okna.
• Na LCD displej netlačte a neškrábejte po něm. Neumíst'ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám LCD displeje.
• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.
• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.
• LCD panel se během provozu zahřívá. Nejedná se o poruchu.

Informace o LCD (Liquid Crystal Display)

Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Na LCD obrazovce se však mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu.

(Efektivní body: více než 99,99%)

Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.
• LCD obrazovku čistěte pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva LCD obrazovky.
• Skřín monitoru, panel a ovládací prvky čistěte pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako líh nebo benzín.
• Nejezděte po obrazovce, nedotýkejte se jejího porvchu a ani na ni net'ukejte ostrými nebo drsnými předměty, jako je kuličkové pero nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.
• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům, jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo PVC materiály, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy LCD displeje.

Přeprava

• Při přepravě odpojte od monitoru všechny kabely a nosnou a základní část stojanu monitoru pevně uchopte oběma rukama. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.
• Při přepravě monitoru kvůli opravě nebo odeslání použijte původní lepenkovou krabici a balicí materiál.

Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.
• Fluorescenční trubice použitá v tomto monitoru obsahuje rtut'. Likvidace monitoru musí být provedena v souladu s předpisy lokálního asanačního orgánu.

Díly a ovládací prvky

Podrobné informace najdete na stranách uvedených v závorkách.

Vypínač 1 (napájení) a ovládací tlačítka jsou vpravo dole na přední části monitoru.

Přední strana LCD displeje

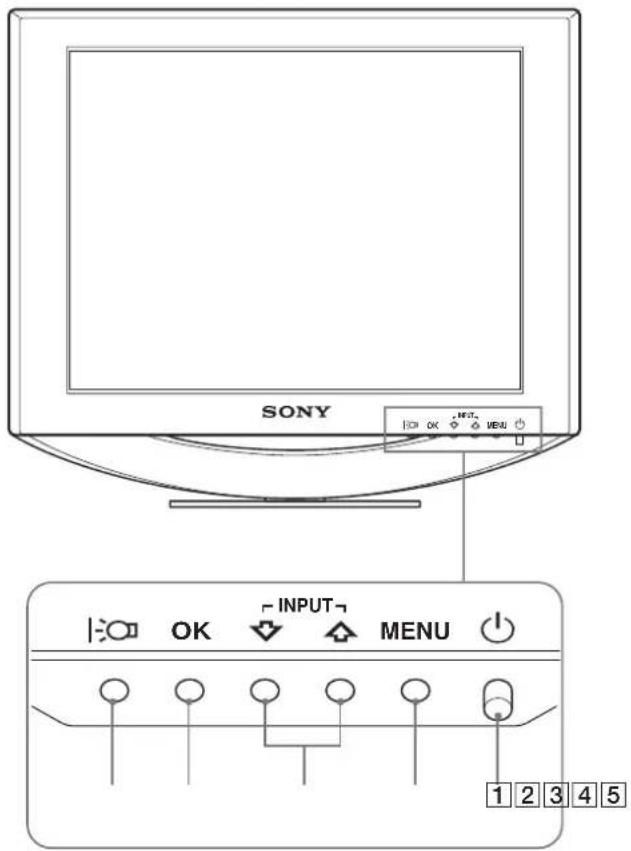

SONY INPUT MENU 1 2 3 4 5

Zadní strana displeje

1 Vypínač 1 (napájení) a indikátor (strany 9, 16, 20)

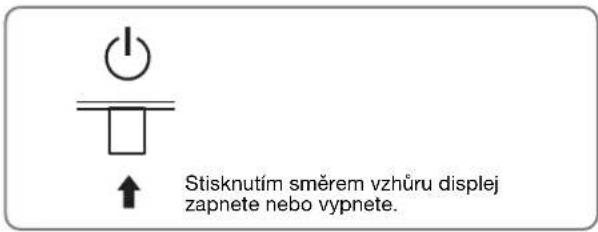

Stisknutím vypínače 1 (napájení) směrem vzhůru displej zapnete nebo vypnete. Je-li displej zapnutý, indikátor napájení svítí zeleně, a je-li monitor v úsporném režimu, indikátor svítí oranžově.

Stisknutím směrem vzhůru displej zapnete nebo vypnete.

②MENU tlačítko (strany 10, 11)

Toto tlačítko zobrazuje nebo zavírá hlavní nabídku.

3↓/↑ tlačitka (strana 11)

Tato tlačítka slouží jako tlačítka ↓/↑ při výběru položek nabídek a při provádění nastavení.

Těmito tlačítky se rovněž přepínají vstupní videosignály mezi INPUT1 a INPUT2, pokud jsou k monitoru připojeny dva počítače. (K dispozici pouze v případě, že je nabídka vypnuta.)

4 OK tlačítko (strana 11)

Tímto tlačítkem se vybírá položka nebo potvrzují nastavení v nabídce.

5 tlacítko (strana 10)

Tímto tlačítkem se mění jas obrazovky.

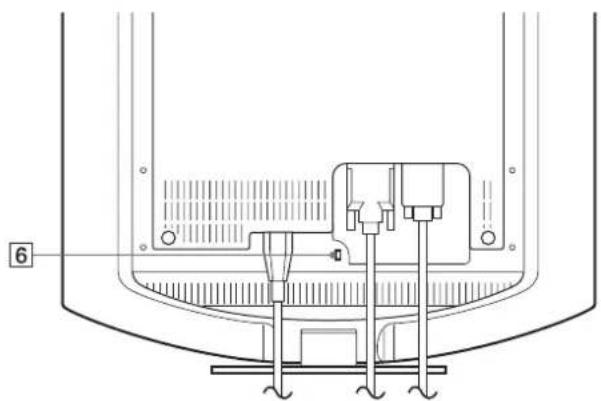

6 Otvor bezpečnostního zámku

Otvor bezpečnostního zámku by měl být používán s bezpečnostním systémem Kensington Micro Saver Security System.

Micro Saver Security System je ochranná známka společnosti Kensington.

Zadní strana LCD displeje

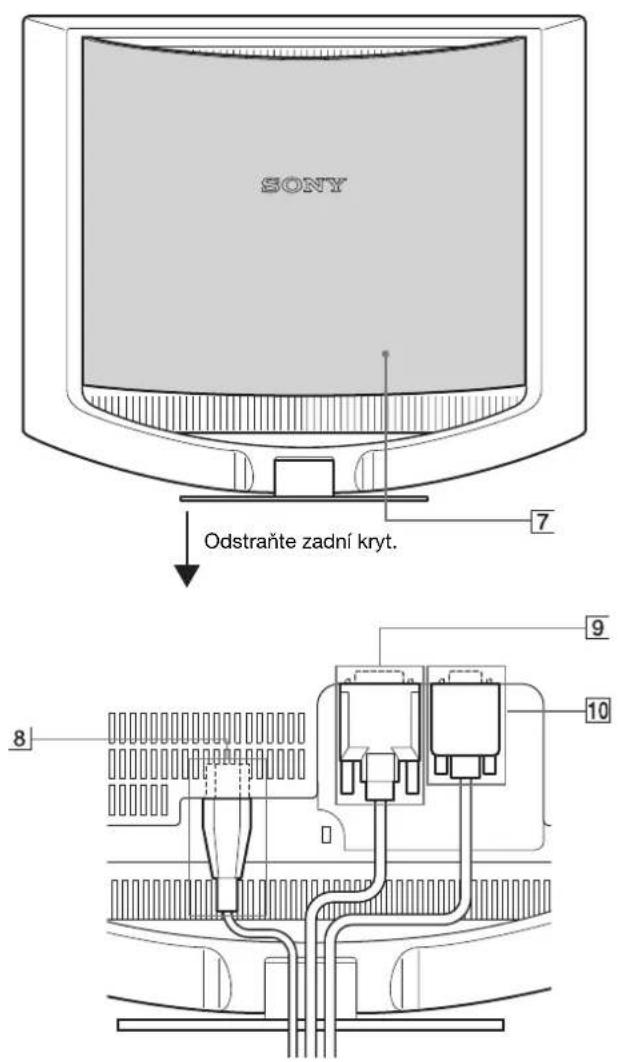

SONY Odstraňte zadní kryt. 7 9 8 10

7Zadní kryt (strana 8)
Tento kryt odstraňte, pokud připojujete/odpojujete kabely nebo přívody.
8 Konektor střídavého napájení AC IN (strana 8)
Připojte napájecí kabel (dodaný).
9 Vstupní konektor DVI-D (digitální signál RGB) pro vstup INPUT1 (strana 7)
Tento konektor slouží pro vstup digitálního videosignálu RGB vyhovujícího normě DVI Rev.1.0.
10 Vstupní konektor HD15 (analogový signál RGB) pro vstup INPUT2 (strana 7)
Tento konektor slouží pro vstup analogového videosignálu RGB (0,7 Vp-p, pozitivní) a signálu SYNC.

Instalace

Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:

• LCD displej
- Napájecí kabel
- Kabel videosignálu HD15-HD15 (analogový signál RGB)
- Kabel videosignálu DVI-D (digitální signál RGB)
- Pásek na kabely
- Disk CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny apod.)
• Záruční list
- Průvodce rychlým nastavením

Instalace 1: Připojte displej k počítači

Monitor i počítač před připojením vypněte.

Poznámky

• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.
• Zkontrolujte orientaci konektoru HD15, predejdete tak ohnutí kolíku konektoru kabelu videosignálu.

Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB)

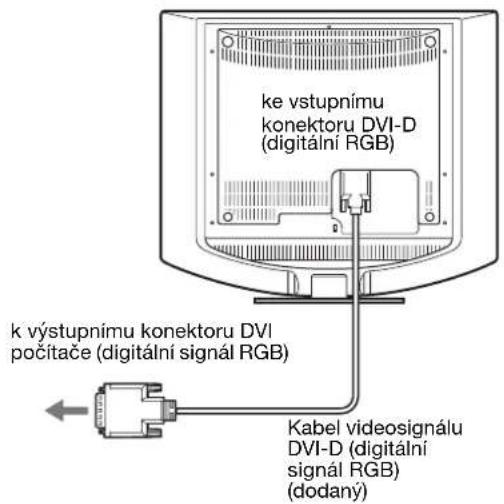

Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB)

ke vstupnímu konektoru DVI-D (digitální RGB) k výstupnímu konektoru DVI počítače (digitální signál RGB) Kabel videosignálu DVI-D (digitální signál RGB) (dodaný)

Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB)

Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru monitoru HD15 (analogový signál RGB).

Připojte počítač podle následujících ilustrací.

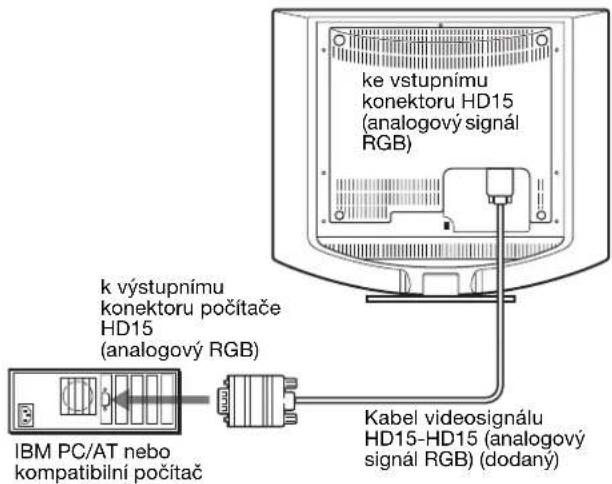

■ Připojení k počítači IBM PC/AT nebo kompatibilnímu počítači

ke vstupnímu konektoru HD15 (analogový signál RGB) k výstupnímu konektoru počítače HD15 (analogový RGB) IBM PC/AT nebo kompatibilní počítač Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodany)

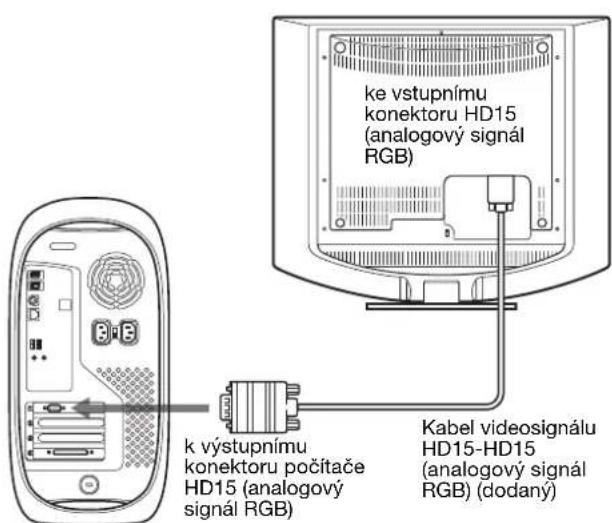

■ Připojení k počítači Macintosh

V případě potřeby použijte při připojování tohoto monitoru k počítači Macintosh adaptér Macintosh (není součástí dodávky). Adaptér pro Macintosh připojte k počítači před připojením kabelu.

ke vstupnímu konektoru HD15 (analogový signál RGB) k výstupnímu konektoru počítače HD15 (analogový signál RGB) Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)

Počítač Macintosh

Instalace 2: Připojte napájecí kabel

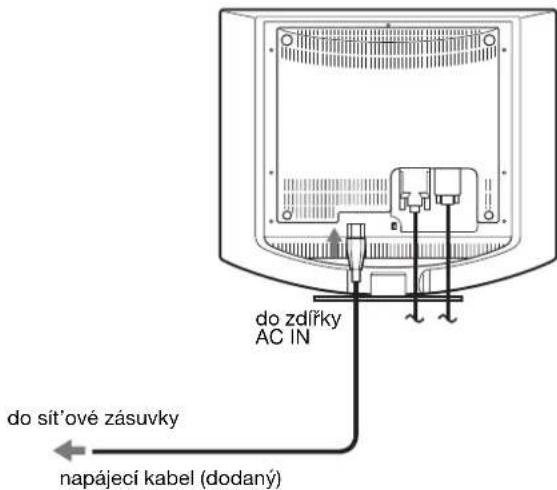

Ujistěte se, že monitor i počítač je vypnutý. Připojte nejdříve napájecí kabel k monitoru a poté ho zapojte do elektrické zásuvky.

do sit'ové zásuvky napájecí kabel (dodaný) do zdířky AC IN

Instalace 3: Zajistěte kabely a znovu připevněte zadní kryt

2 Znovu připevněte zadní kryt.

Instalace 4: Zapněte monitor a počítač

1 Stiskněte vypínač ⏻ (napájení) směrem vzhůru. Indikátor ⏻ (napájení) na monitoru se rozsvítí zeleně.

2 Zapněte počítač.

Instalace monitoru je dokončena. V prípadě potřeby nastavte obraz ovládacími prvky monitoru.

Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.
• Pokud se na obrazovce objeví NO INPUT SIGNAL: Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.
• Pokud se na obrazovce objeví CABLE DISCONNECTED: Zkontrolujte, zda je správně připojen kabel videosignálu.
• Pokud se na obrazovce objeví OUT OF RANGE: Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích.

	Analogový signál RGB	Digitální signál RGB
Horizontální frekvence	28–80 kHz 28–64 kHz
Vertikální frekvence	48–75 Hz 60 Hz
Rozlišení	1280 × 1024 nebo méně	1280 × 1024 nebo méně

Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 18.

Použití specifických ovladačů není nutné

Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožnuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače.

Při prvním zapnutí počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodece instalací. V takovém případě postupujte dle zobrazených pokynů. Monitor typu Plug & Play je automaticky vybrán, abyste jej mohli používat.

Vertikální frekvence se nastaví na 60 Hz.

Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty.

Nastavení náklonu

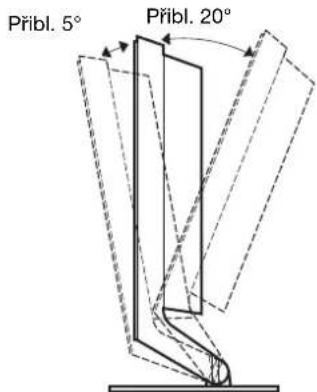

U tohoto displeje lze provést úpravu v následujícím rozsahu úhlů.

Přibl. 5° Přibl. 20°

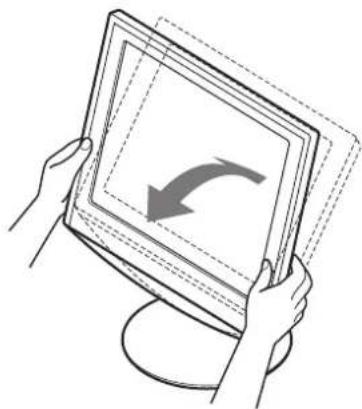

Uchopte spodní strany LCD panelu a nastavte náklon obrazovky.

Pohodlné používání monitoru

Tento displej je navržen tak, abyste u něj mohli nastavit pohodlný pozorovací úhel. Nastavte pozorovací úhel vašeho displeje dle výsky stolu a židle a také tak, aby se vám do oči neodráželo od obrazovky světlo.

Výběr vstupního signálu (tlačítko INPUT)

Stiskněte tlačítka ↓/↑.

Každým stiskem těchto tlačítek se změní vstupní signál.

Zpráva na obrazovce (Zobrazí se asi na 5 sekund v levém horním rohu.)	Konfigurace vstupního signálu
INPUT1 : DVI-D Vstupní konektor DVI-D (digitální signál RGB) pro INPUT1
INPUT2 : HD15 Vstupní konektor HD15 (analogový signál RGB) pro INPUT2

Nastavení monitoru

Před provedením nastavení

Připojte monitor k počítači a zapněte je.

Nejlepších výsledků dosáhnete, pokud před

nastavováním vyčkáte alespoň 30 minut.

Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce.

Nastavení jasu na požadovanou úroveň

Stisknutím tohoto tlačítka | -můžete měnit jas obrazovky.

Při každém stisku tlačítka | se režim změní takto.

Jas obrazovky bude klesat změnou nastavení režimu |氵 HIGH na LOW.

Pokud zvolíte USER, můžete upravit úroveň podsvícení stisknutím tlačítek ↓/↑, stejně jako když zvolíte

BACKLIGHT s využitím nabídky.

Pouze pri nastavení režimu | na USER jsou položky nabídky BACKLIGHT, CONTRAST a BRIGHTNESS dostupné (strana 11).

Pokud zvolite LOW, sníží se spotřeba energie (strana 16).

Ovládání nabídky

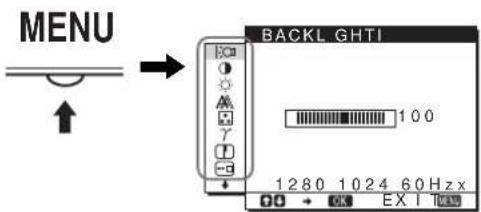

Po stisknutí tlačítka MENU se na obrazovce zobrazí hlavní nabídka. Viz strana 11 pro další informace o používání tlačítka MENU.

MENU BACKL GHTI 100 1280 1024 60 Hz x OK EX I

Pomocí tlačítek ↓/↑ a OK volte ikony z předchozího obrázku hlavní nabídky. Zobrazí se následující nabídka 1 až 11. Držte stisknuté tlačítko ↓, pomocí něhož se budete přesouvat dolů, dokud se nezobraží ikony v nabídce 9 až 11. Více informací o používání tlačítek ↓/↑ a OK viz strana 11.

1 BACKLIGHT |:○ (strana 11)

Chcete-li nastavit jas podsvícení, zvolte nabídku BACKLIGHT.

BACKL GHTI 100 1280 1024 60Hz x

2 CONTRAST ① (strana 12)

Chcete-li nastavit kontrast obrazu, zvolte nabídku CONTRAST.

CONTRAST 100 1280 1024 60 Hz EX I 1000

3 BRIGHTNESS (strana 12)

Chcete-li nastavit jas obrazu (úroveň černé), zvolte nabídku BRIGHTNESS.

BR GHTNESSI 100 1280 1024 60 Hzx

4 SCREEN A (strana

Chcete-li nastavit ostrost obrazu (fáze/rozteč) nebo vystředění (horizontální/vertikální pozice), zvolte nabídku SCREEN.

12) SCREEN AUTO PHASE PITCH H CENTER V CENTER 1 280 1024 60 Hz x

5 COLOR (strana 13)

Chcete-li nastavit teplotu barev obrazu, zvolte nabídku COLOR. Takto se upravuje odstín obrazovky. Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST. BRIGHTNESS ani GAMMA.

COLOR 9300K 6500K sRGB USER LADJUST 1280 1024 60 Hz x

6GAMMA γ (strana 14)

Chcete-li změnit barevný odstín obrazu, zvolte nabídku GAMMA.

Chcete-li nastavit ostrost okrajů obrazu, zvolte nabídku SHARPNESS.

SHARPNESS 1280 1024 60 Hzx + - OK EX I Menu

8 MENU POSITION (strana 14)

Chcete-li změnit polohu zobrazované nabídky, zvolte nabídku MENU POSITION.

MENU POS T ONI 1 280 1024 60 Hz x OK EX I

9 INPUT SENSING → (strana 14)

Chcete-li, aby se před přechodem monitoru do úsporného režimu změnil automaticky vstup, zvolte nabídku INPUT SENSING.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 60 Hz x OK EX I Left

10 LANGUAGE (strana 15)

Chcete-li změnit jazyk nabídek nebo hlášení, zvolte LANGUAGE.

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO ↓ 1280x 1024/60Hz

11 Další nabídky (strana 15) Nastavte následující položky nabídky.

- RESET

- MENU LOCK

RESET OK CANCEL 1 2 8 0x 1 0 2 4 / 6 0 Hz

■ Používání tlačítek MENU, ↓/↑ a OK

1 Zobrazte hlavní nabídku.

Hlavní nabídka se na displeji zobrazí po stisknutí tlačítka MENU.

2 Zvolte nabídku, ve které chcete provést změnu nastavení.

Pomocí tlačítek ↓/↑ zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky.

INPUT OK

3 Upravte nabídku.

Změnu nastavení provedte stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce.

INPUT OK

4 Zavřete nabídku.

Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 30 sekundách automaticky zavře.

■ Obnovení původního nastavení

Pomocí nabídky RESET můžete obnovit původní nastavení. Viz strana 15 pro další informace o obnovení původního nastavení.

Nastavení podsvícení (BACKLIGHT)

Je-li obrazovka příliš jasná, upravte podsvícení tak, aby byl obraz lépe viditelný.

Poznámka

Podsvícení nemůže být změněno, pokud je režim | nastaven na HIGH, MIDDLE nebo LOW (strana 10).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (BACKLIGHT) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BACKLIGHT.

3 Nastavení úrovně světla proved'te stiskem tlačítek ↓/↑ a poté stiskněte tlačitko OK.

Nastavení kontrastu (CONTRAST)

Nastavte kontrast obrazu.

Poznámka

Kontrast nemůže být změněn, pokud je režim | nastaven na HIGH, MIDDLE nebo LOW (strana 10).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte Ⓑ (CONTRAST) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka CONTRAST.

3 Nastavení kontrastu proved'te stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení úrovně černé v obrazu (BRIGHTNESS)

Nastavte jas obrazu (úroveň černé).

Poznámka

Jas nemůže být změněn, pokud je režim | nastaven na HIGH, MIDDLE nebo LOW (strana 10).

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte ⚙ (BRIGHTNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka BRIGHTNESS.

3 Nastavení jasu proved'te stiskem tlačítek ↓/↑ a poté stiskněte tlačítko OK.

Nastavení ostrosti a vystředění obrazu (SCREEN) (pouze u analogového signálu RGB)

Poznámka

Při přijímání digitálního signálu RGB ze vstupního konektoru DVI-D není seřízení nutné.

■ Funkce automatické úpravy kvality obrazu

Jakmile monitor přijme vstupní signál, automaticky upraví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 16).

Poznámka

Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

Pokud se zdá, že funkce automatické úpravy kvality obrazu tohoto monitoru nenastavila obraz úplně

Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu. (Viz AUTO níže.)

Pokud je i presto nutné provést další úpravy kvality obrazu

Můžete manuálně nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice).

Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál.

Změny nastavení bude možná nutné zopakovat, pokud změníte vstupní signál po opětovném připojení počítače.

■ Proved'te další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO)

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

3 Pomocí tlačítek ↓/↑ zvolte AUTO a stiskněte tlačítko OK.

Provedte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je.

4 Pomocí tlačítek ↓/↑ zvolte a stiskněte tlačítko OK.

Vrat'te se do hlavní nabídky.

■ Manuální nastavení ostrosti obrazu (PHASE/PITCH)

Ostrost obrazu můžete nastavit takto.

1 Nastavte v počítači rozlišení 1280 × 1024.

2 V I o ž t e d i s k C D - R O M .

3 Spust'te disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe].

Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ zvolte PHASE a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PHASE.

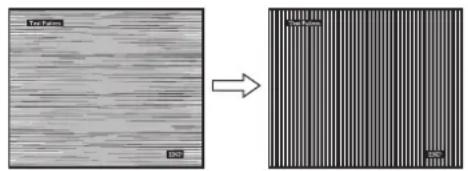

7 Tlačitka ↓/↑ tiskněte tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně.

Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně.

8 Stiskněte tlačítko OK.

Vrat'te se do nabídky SCREEN.

Pokud se na celé obrazovce objevují svislé pruhy, nastavte v dalším kroku rozteč.

9 Pomoci tlačítek ↓/↑ zvolte PITCH a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka PITCH.

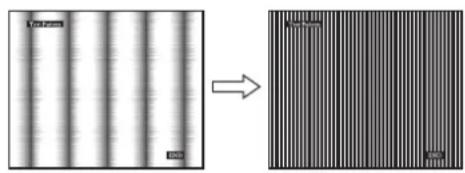

10 Tlačítka ↓/↑ tiskněte tak dlouho, dokud svislé pruhy nezmizí.

Změňte nastavení tak, aby svislé pruhy zmizely.

11 Klepnutím na END na obrazovce vypněte zkušební vzorek.

12 Stiskněte tlačítko OK.

Vrat'te se do nabídky SCREEN.

13 Pomocí tlačítek ↓/↑ zvolte stiskněte tlačítko OK.

Vrat'te se do hlavní nabídky.

■ Manuální nastavení umístění obrazu (H CENTER/V CENTER)

Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů.

1 Nastavte v počítači rozlišení 1280 × 1024.

2 V I o ž t e d i s k C D - R O M .

3 Spust'te disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek.

Pro Windows

Klepněte na [Utility] → [Windows]/[Win Utility.exe].

Pro Macintosh

Klepněte na [Utility] → [Mac]/[Mac Utility].

4 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

5 Pomocí tlačítek ↓/↑ zvolte (SCREEN) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SCREEN.

6 Pomocí tlačítek ↓/↑ zvolte H CENTER nebo V CENTER a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka H CENTER nebo V CENTER.

7 Chcete-li provést vystředění zkušebního vzorku na obrazovce, stiskněte tlačítka ↓/↑.

8 Klep nutím na END na obrazovce vypněte vzorek.

9 Stiskněte tlačítko OK.

Vrat'te se do nabídky SCREEN.

10 Pomocí tlačítek ↓/↑ zvolte ⚠ stiskněte tlačítko OK.

Vrat'te se do hlavní nabídky.

Nastavení teploty barev (COLOR)

Úroveň barvy v poli bílé barvy obrazu můžete vybrat z výchozích nastavení teploty barev.

V případě potřeby můžete teplotu barev jemně doladit. Požadovanou teplotu barev můžete nastavit pro každý režim jasu obrazovky.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (COLOR) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka COLOR.

3 Pomocí tlačítek ↓/↑ zvolte požadovanou teplotu barev a stiskněte tlačítko OK.

U bílé barvy se při snížení teploty z 9300 K (výchozí nastavení) na 6500 K změní namodralý odstín na načervenalý.

Je-li režim jasu obrazovky nastaven na „USER“, můžete teplotu barev nastavit na „sRGB.“

Pokud zvolíte „sRGB“, barvy jsou upraveny podle profilu sRGB. (Nastavení barev sRGB je protokol barevného prostoru představující průmyslový standard navržený pro počítačové produkty.) Zvolíte-li „sRGB“, nastavení barev vašeho počítače musí odpovídat profilu sRGB.

Poznámky

- Není-li připojený počítač nebo jiné zařízení kompatibilní se standardem sRGB, barvy nelze upravit podle profilu sRGB.

- Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.

Jemné doladění teploty barev (USER ADJUSTMENT)

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz x OK EX I

1 Pomocí tlačítek ↓/↑ zvolte ADJUST a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka USER ADJUSTMENT.

2 Pomocí tlačítek ↓/↑ zvolte R (červená) nebo B (modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek ↓/↑ nastavte teplotu barev a stiskněte tlačítko OK.

Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná.

3 Pomocí tlačítek ↓/↑ zvolte položku a stiskněte tlačítko OK.

Nové nastavení barev se do paměti uloží pro režim USER a kdykoliv je zvolen režim USER, automaticky se obnoví.

Na obrazovce se zobrazí hlavní nabídka.

Změna nastavení gama korekce (GAMMA)

Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (GAMMA) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka GAMMA.

3 Pomocí tlačítek ↓/↑ zvolte požadovaný režim a poté stiskněte tlačítko OK.

Nastavení ostrosti (SHARPNESS)

Tímto nastavením zajistíte vyšší ostrost okrajů obrazu apod.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (SHARPNESS) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka SHARPNESS.

3 Pomocí tlačítek ↓/↑ nastavte ostrost a stiskněte tlačítko OK.

Změna polohy nabídek (MENU POSITION)

Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Pomocí tlačítek ↓/↑ zvolte (MENU POSITION) a stiskněte tlačitko OK.

Na obrazovce se zobrazí nabídka MENU POSITION.

3 Pomocí tlačítek ↓/↑ zvolte požadované umístění a stiskněte tlačitko OK.

K dispozici jsou tři polohy: pro horní část, střední část a spodní část obrazovky.

Automatická změna vstupu (INPUT SENSING)

Jestliže vyberete položku AUTO ON v nabídce INPUT SENSING, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstup před přechodem do úsporného režimu.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Tiskněte tlačítko ↓, dokud se neobjeví ikona požadované položky volby.

3 Pomocí tlačítek ↓/↑ zvolte (INPUT SENSING) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka INPUT SENSING.

4 Pomocí tlačítek ↓/↑ zvolte požadovaný režim a stiskněte tlačítko OK.

- AUTO ON: Pokud do vybraného vstupního konektoru nevstupuje žádný signál nebo pokud vyberete vstupní konektor pomocí tlačítek ↓/↑ na monitoru a do daného konektoru nevstupuje žádný signál, na obrazovce se zobrazí zpráva (strana 17) a monitor automaticky zkontroluje vstupní signál na jiném vstupním konektoru a změní vstup. Při změně vstupu je vybraný vstupní konektor zobrazen v levém horním rohu obrazovky. Pokud není detekován žádný vstupní signál, monitor automaticky přejde do úsporného režimu.

- AUTO OFF: Vstup se automaticky nemění. Pomocí tlačítek ↓/↑ změňte vstup.

Výběr jazyka nabídky na obrazovce (LANGUAGE)

Můžete změnit jazyk nabídek nebo hlášení zobrazených na monitoru.

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Tiskněte tlačítko ↓, dokud se neobjeví ikona požadované položky volby.

3 Pomocí tlačítek ↓/↑ zvolte (LANGUAGE) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka LANGUAGE.

4 Pomocí tlačítek ↓/↑ zvolte jazyk a stiskněte tlačítko OK.

• ENGLISH : angličtina

• FRANÇAIS: francouzština

• DEUTSCH: němčina

- ESPAÑOL: špančlština

• ITALIANO: italština

• NEDERLANDS: holandština

• SVENSKA: švédština

• :РУЖОСКИЙ

• :日本語nština

- 中文： č í n š t i n a

Další nastavení

Můžete nastavit následující volby:

- RESET

- MENU LOGK

1 Stiskněte tlačítko MENU.

Na obrazovce se zobrazí hlavní nabídka.

2 Tiskněte tlačitko ↓, dokud se neobjeví ikona požadované položky volby.

3 Pomocí tlačítek ↓/↑ zvolte požadovanou volbu a stiskněte tlačítko OK.

Podle následujících pokynů nastavte vybranou položku volby.

■ Obnovení výchozích údajů nastavení

Můžete obnovit výchozí hodnoty nastavení.

1 Pomocí tlačítek ↓/↑ zvolte →← (RESET) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka RESET.

2 Pomocí tlačítek ↓/↑ zvolte požadovaný režim a poté stiskněte tlačítko OK.

- OK: Obnovení všech výchozích hodnot nastavení. Povšimněte si prosím, že nastavení (LANGUAGE) není touto metodou obnovené.

- CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky.

■ Uzamčení nabídek a ovládacích prvků

Ovládání tlačítek lze kvůli zabránění náhodné změně nastavení nebo obnovení výchozího nastavení zamknout.

1 Pomocí tlačítek ↓/↑ zvolte (MENU LOCK) a stiskněte tlačítko OK.

Na obrazovce se zobrazí nabídka MENU LOCK.

2 Pomocí tlačítek ↓/↑ zvolte ON nebo OFF a stiskněte tlačítko OK.

- ON: Funkční bude pouze vypínač (napájení). Pokud se pokusíte provést jakoukoliv jinou operaci, na obrazovce se objeví ikona 📄n (MENU LOCK).

- OFF: Nastavte 📂 (MENU LOCK) na OFF. Pokud nastavíte položku 📂 (MENU LOCK) na ON, může být vybrána pouze tato položka nabídky.

Technické vlastnosti

Úsporný režim

Tento monitor vyhovuje směrnicím v oblasti úspory energie daným standardy VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítači nebo grafické kartě vyhovující normě DPMS (Display Power Management Signaling), bude automaticky snižovat svoji spotřebu energie následujícím způsobem.

Režim spotřeby	Spotřeba energie Indikátor ⏻ (napájení)
běžný provoz 45 W (max.) zelená
aktivně	1,0 W (max.) oranžová
vypnuto*
(hluboký
spánek)**
vypnuto 1,0 W (max.) vypnuto

* Přejde-li počítač do režimu „aktivně vypnuto“, vstupní signál se přeruší na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do úsporného režimu.

** „Hluboký spánek“ je úsporný režim definovaný agenturou Environmental Protection Agency.

Snížení spotřeby energie (režim |:○)

Pokud nastavíte režim | LOW stiskem tlačitka na |:o prední straně monitoru, úroveň podsvícení i spotřeba energie se sníží.

Tiskněte opakovaně tlačítko | dokud se neobjeví LOW.

|:○□ ↓ → |:○ : LOW

Na obrazovce se objeví LOW a sníží se úroveň podsvícení. LOW automaticky zmizí po přibližně 5 sekundách.

Funkce automatické úpravy kvality obrazu (pouze u analogového signálu RGB)

Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz.

Režim předvolený od výrobce

Jakmile monitor přijme vstupní signál, automaticky jej přiřadí jednomu z režimů předvolených výrobcem uložených v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením.

Pokud se vstupní signál neshoduje s žádným z režimů předvolených výrobcem

Pokud monitor přijme vstupní signál, jenž nevyhovuje žádnému z režimů předvolených výrobcem, je aktivována funkce automatické úpravy kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (v rámci následujících frekvenčních rozsahů monitoru):

Horizontální frekvence: 28–80 kHz Vertikální frekvence: 48–75 Hz

V důsledku toho může v situaci, kdy monitor poprvé přijme vstupní signál, který neodpovídá žádnému z výrobcem předvolených režimů, zobrazení obrazu na obrazovce monitoru trvat déle než obvykle. Tato informace o nastavení se automaticky uloží do paměti, aby monitor mohl přístě reagovat stejně, jako kdyby přijmul signál, který odpovídá některému z režimů předvolených výrobcem.

Pokud ručně nastavíte fázi, rozteč a umístění obrazu

U některých druhů vstupního signálu nemusí funkce automatické úpravy kvality obrazu tohoto monitoru dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 12). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, kdykoliv monitor přijme tentýž vstupní signál.

Poznámka

Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač ⏻ (napájení).

Odstraňování problémů

Předtím, než se obrátíte na technickou podporu, si přečtěte tuto část.

Zprávy na obrazovce

Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Abyste problém vyřešili, viz „Příznaky problémů a jejich odstranění“ na straně 18.

Pokud se na obrazovce objeví zpráva OUT OF RANGE

Znamená to, že vstupní signál není podporován technickými parametry monitoru. Zkontrolujte následující položky.

INFORMATION OUT OF RANGE INPUT1:DVI-D xxxx.xkHz/xxxxz

Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“

Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu.

Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“

Znamená to, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně).

Pokud se na obrazovce zobrazí zpráva NO INPUT SIGNAL

Toto znamená, že neexistuje žádný vstupní signál.

INFORMATION NO INPUT SIGNAL INPUT1:DVI-D GO TO POWER SAVE

GO TO POWER SAVE

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy.

Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED

Znamená to, že kabel videosignálu byl odpojen.

Příznaky problémů a jejich odstranění

Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému zařízení. Pokud se problém nepodaří vyřešit pomocí následujících opatření, použijte funkci vnitřní kontroly (strana 20).

Příznak Zkontrolujte tyto položky
Žádný obraz
Pokud nesvítí indikátor ⏻(napájení) nebo pokud seindikátor ⏻ (napájení) nerozsvítípo stisknutí vypínače ⏻(napájení),	Zkontrolujte, zda je správně připojen kabel napájení.
Pokud indikátor ⏻ (napájení)svítí zelenč,	Použijte funkci vnitřní kontroly (strana 20).
Pokud se na obrazovce zobrazízpráva CABLEDISCONNECTED,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechnykonektory pevně zastrčeny do zdířek (strana 7).Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačenédovnitř.Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu,před přechodem do úsporného režimu se na obrazovce může zobrazit zprávacABLE DISCONNECTED. Nejedná se o poruchu.
Pokud se na obrazovce zobrazízpráva NO INPUT SIGNALnebo pokud indikátor ⏻(napájení) svítí oranžově,	Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechnykonektory pevně zastrčeny do zdířek (strana 7).Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačenédovnitř.■Problémy způsobené počítačem nebo jiným připojeným zařízením, nemonitoremPočítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu naklávesnici nebo pohnout myší.Zkontrolujte, zda je správně instalována grafická karta.Zkontrolujte, zda je počítač zapnut.Restartujte počítač.
Pokud se na obrazovce zobrazízpráva OUT OF RANGE,	■Problémy způsobené počítačem nebo jiným připojeným zařízením, nemonitoremZkontrolujte, zda je rozsah video frekvencí v rozsahu specifikovaném pro monitor.Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor anastavte grafickou kartu počítače v následujících rozsazích:Horizontální: 28 – 80 kHz (analogový signál RGB), 28 – 64 kHz (digitální signálRGB)Vertikální: 48 – 75 Hz (analogový signál RGB), 60 Hz (digitální signál RGB)Rozlišení: 1280 × 1024 nebo méně
Pokud používáte systém Windows anahradili jste starý monitor tímtomonitorem,	Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor aproveďte následující kroky. V okně výběru zařízení systému Windows vyberte zeseznamu „Výrobcí“ položku „SONY“ a ze seznamu „Modely“ vyberte „SDM-HS74“ nebo „SDM-HS74P“. Pokud se název modelu monitoru neobjeví v seznamu„Modely“, vyzkoušejte položku „Plug & Play“.
Používáte-li systém Macintosh,	Používáte-li adaptér pro Macintosh (nedodaný), zkontrolujte, zda jsou tentoadaptér a kabel videosignálu správně připojeny (strana 7).
Obraz bliká, skáče, chvěje senebo je porušený	Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 12).Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu.■Problémy způsobené počítačem nebo jiným připojeným zařízením, nemonitoremV příručce ke grafické kartě vyhledejte správné nastavení monitoru.Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvencevstupního signálu jsou tímto monitorem podporovány. I v případě, že frekvence jeve správném rozsahu, mohou některé grafické karty využívat synchronizační pulsy,které jsou pro správnou synchronizaci monitoru příliš úzké.Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, abybyl obraz co nejlepší.
Obraz je rozmazaný • Nastavte jas a kontrast (strana 12).• Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 12).■ Problemy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem• V počítači nastavte rozlišení SXGA ( 1280 × 1024 ).
Obraz vykazuje efekt „duchů“	• Nepoužívejte prodlužovací videokabely a přepínací skříně.• Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek.
Obraz není správně vystředěn nebo nemá správné rozměry (pouze analogový signál RGB)	• Nastavte rozteč a fázi (strana 12).• Nastavte polohu obrazu (strana 13). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až k krajům.
Obraz je příliš malý	■ Problemy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem• Nastavte rozlišení počítače tak, aby odpovídalo rozlišení obrazovky.
Obraz je tmavý	• Nastavte jas pomocí nabídky BRIGHTNESS (strana 12).• Upravte podsvícení (strana 11).• Nastavte jas pomocí tlačítka |-Gtrana 10).• Po zapnutí monitoru trvá několik minut, než se displej rozjasní.
Je viditelný vlnitý nebo elipsovitý vzorek (moiré)	• Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 12).
Barva není stejnoměrná	• Nastavte rozteč a fázi (pouze analogový signál RGB) (strana 12).
Bílá barva se nezobrazuje jako bílá	• Nastavte teplotu barev (strana 13).
Tlačítka monitoru nefungují (na obrazovce se objeví _π	• Je-li uzamčení nabídky nastaveno na ON, nastavte jej na OFF (strana 15).
Monitor se po chvíli vypne	■ Problemy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem• Nastavte úsporný režim počítače na hodnotu vypnuto.
Rozlišení zobrazené v hlavní nabídce není správné	• V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počítači.

Zobrazení informací o monitoru

Zatímco monitor přijímá videosignál, stiskněte tlačítko MENU a podržte jej po dobu delší než 5 sekund, dokud se neobjeví okno s informacemi o monitoru.

Opětovným stisknutím tlačítka MENU okno zmizí.

Příklad

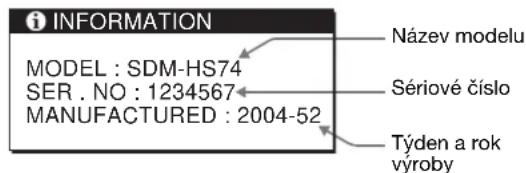

INFORMATION MODEL : SDM-HS74 SER . NO : 1234567 MANUFACTURED : 2004-52 Název modelu Sériové číslo Týden a rok výroby

Ačkoliv název modelu registrovaný v rámci bezpečnostního standardu je u této jednotky SDM-HS74/ a SDM-HS74P/, název SDM-HS74 a SDM-HS74P je používán při prodeji a v těchto provozních pokynech.

Přetrvává-li jakýkoli problém, obrat'te se na autorizovaného prodejce výrobků Sony a předejte mu následující informace:

• Název modelu: SDM-HS74 nebo SDM-HS74P
- Sériové číslo
- Podrobný popis problému
- Datum koupě
- Název a technické parametry počítače a grafické karty

Funkce vnitřní kontroly

Tento monitor je vybaven funkcí vnitřní kontroly. Nastane-li problém s monitorem nebo počítačem (počítači), obrazovka potemní a indikátor ⏻ (napájení) bude svítit zeleně. Svítí-li indikátor ⏻ (napájení) oranžově, počítač je v úsporném režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

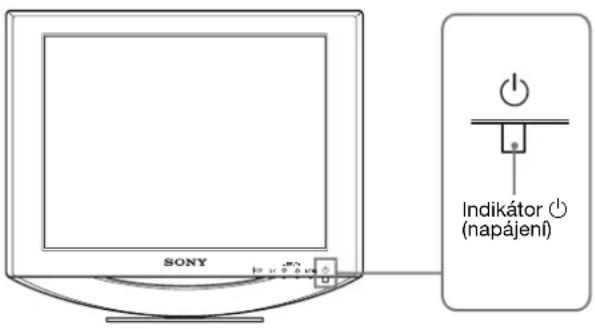

SONY Indikátor (napájení)

Pokud obraz zmizí z obrazovky a indikátor ⏻ (napájení) svítí zeleně

1 Vypněte vypínač ⏻ (napájení) a odpojte kabely videosignálu od monitoru.

2 Stisknutím vypínače ⏻ (napájení) monitor zapněte.

Zobrazí-li se všechny čtyři barevné pruhy (bílý, červený, zelený, modrý), monitor pracuje správně. Znovu připojte kabely videosignálu a zkontrolujte stav počítače (počítačů).

Pokud se barevné pruhy nezobrazi, je možné, že se jedná o závadu monitoru. Informujte o stavu monitoru vašeho autorizovaného prodejce Sony.

Nezapomeňte si poznamenat název modelu a sériové číslo monitoru. Také si poznamenejte značku a model počítače a grafické karty.

Technické údaje

SDM-HS74/SDM-HS74P

LC panel Typ panelu: a-Si TFT Active

Matrix

Velikost obrazu: 17,0 palcü

Formát vstupního signálu Provozní frekvence RGB*

Horizontální: 28 – 80 kHz

(analogový signál

RGB)

28–64 kHz (digitální

signál RGB)

Vertikální: 48 – 75 Hz (analogový

signál RGB)

60 Hz (digitální RGB)

Rozlišení Horizontálně: Max.1280 bodů

Vertikálně: Max.1024 řádků

Úrovně vstupního signálu

Analogový videosignál RGB

0,7 Vp-p, 75 Ω, pozitivní

Signál SYNC

úroveň TTL, 2,2 kΩ,

pozitivní nebo negativní

(oddělená horizontální a

vertikální nebo kompozitní

synchronizace)

0,3 Vp-p, 75 Ω, negativní

(synchronizace v signálu

zelené)

Digitální signál RGB (DVI):

TMDS (Single link)

Napájení 100 – 240 V, 50 – 60 Hz,

Max. 1,0 A

Příkon Max. 45 W

Provozní teplota 5 – 35 °C

Rozměry (šířka/výška/hloubka)

Displej (ve svislé poloze):

Přibližně 441 × 404 × 216 mm

(17^3/8× 16× 8^5/8 palcü)

Hmotnost Přibližně 5,7 kg (12 lb. 9 oz.)

Plug & Play DDC2B

Příslušenství Viz strana 7.

* Doporučené nastavení horizontálního a vertikálního časování

• Šířka horizontálních synchronizačních pulsů by měla být více než 4,8 % celkového horizontálního intervalu nebo 0,8 μs podle toho, která hodnota je větší.
• Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 μs.
• Vertikální zatemňovací šířka by měla být více než 450 μs.

Vzhled a technické údaje se mohou měnit bez předchozího upozornění.

TFT LCD Color Computer Display
