MANUALE UTENTE SDMHS74P SONY

Istruzioni per l'uso

IT

SDM-HS74/

SDM-HS74P/

Owner's Record

Identificazione delle parti e dei comandi....5

Installazione ....7

Punto 1: Collegamento del display al computer .....7

Punto 2: Collegamento del cavo di alimentazione....8

Punto 3: Fissare i cavi e riapplicare il coperchio posteriore....8

Punto 4: Accensione del monitor e del computer .....9

Regolazione dell'inclinazione 9

Sezione del segnale di ingresso (tasto INPUT) 9

Personalizzazione del monitor .....10

Regolazione della luminosità desiderata ....10

Come spostarsi all'interno del menu. 10

Regolazione della retroilluminazione (RETROILLUMINAZ) ..... 11

Regolazione del contrasto (CONTRASTO) 12

Regolazione del livello del nero di un'immagine (LUMINOSITÀ) .. 12

Regolazione della nitidezza e della centratura dell'immagine (SCHERMO)(solo segnale RGB analogico)....12

Regolazione della temperatura di colore (COLORE) ..... 13

Modifica dell'impostazione della gamma (GAMMA) ..... 14

Regolazione della nitidezza (NITIDEZZA) 14

Modifica della posizione dei menu (POSIZIONE MENU) ..... 14

Modifica automatica dell'ingresso (RILEV INGRESSO)....14

Selezione della lingua per i menu a schermo (LANGUAGE) ..... 15

Impostazioni aggiuntive 15

- Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi.

- Windows ^® e MS-DOS sono marchi di fabbrica registrati di Microsoft Corporation negli Stati Uniti e in altri paesi.

- IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli Stati Uniti.

- VESA e DDC ^™ sono marchi di fabbrica della Video Electronics Standards Association.

• ENERGY STAR è un marchio registrato degli Stati Uniti.

- Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated.

- Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere i marchi di fabbrica o i marchi di fabbrica registrati delle rispettive società.

- Inoltre, “TM” e “®” non sempre vengono citati nel presente manuale.

Funzioni....16

Funzione di risparmio energetico 16

Riduzione del consumo energetico (modo 16

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico) 16

Guida alla soluzione dei problemi .....17

Messaggi a schermo....17

Sintomi e soluzioni dei problemi 18

Funzione di autodiagnostica....20

Caratteristiche tecniche .....21

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spine

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurasi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Ciò non indica un problema di funzionamento, lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Nota sullo schermo LCD (display a cristalli liquidi) Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

(Punti effettivi: oltre 99,99%)

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto

• Durante il trasporto, scollegare tutti i cavi dal monitor e afferrare saldamente il supporto e la base del display con entrambe le mani. Se il monitor viene fatto cadere, si potrebbero causare danni alle persone o al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

L'interruttore di accensione ⏻ (alimentazione) e i tasti di controllo si trovano nella parte inferiore destra del lato anteriore del monitor.

Parte anteriore del display LCD

SONY OK INPUT MENU 1 2 3 4 5

Parte posteriore del display

1 Interruttore e indicatore di accensione ⏻ (alimentazione) (pagine 9, 16, 20)

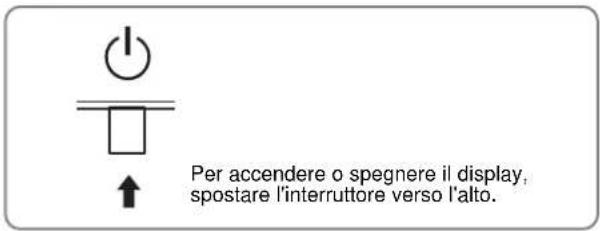

Per accendere o spegnere il display, spostare l'interruttore ⏻ (alimentazione) verso l'alto.

L'indicatore di accensione si illumina in verde all'accensione del display e in arancio quando il monitor si trova nel modo di risparmio energetico.

Per accendere o spegnere il display, spostare l'interruttore verso l'alto.

②Tasto MENU (menu) (pagine 10, 11)

Questo tasto consente di visualizzare o di chiudere il menu principale.

3 Tasti ↓/↑ (pagina 11)

Questi tasti dispongono della stessa funzione dei tasti ↓/↑ durante la selezione delle voci di menu e durante l'effettuazione delle regolazioni.

Inoltre, questi tasti consentono di commutare il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor (disponibile solo se il menu è disattivato).

4 Tasto OK (pagina 11)

Utilizzare questo tasto per selezionare una voce o per eseguire le impostazioni del menu.

5 Tasto |: (pagina 10)

Utilizzare questo tasto per modificare la luminosità dello schermo.

6 Foro di protezione

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington.

Il sistema di sicurezza Micro Saver Security System è un marchio di fabbrica di Kensington.

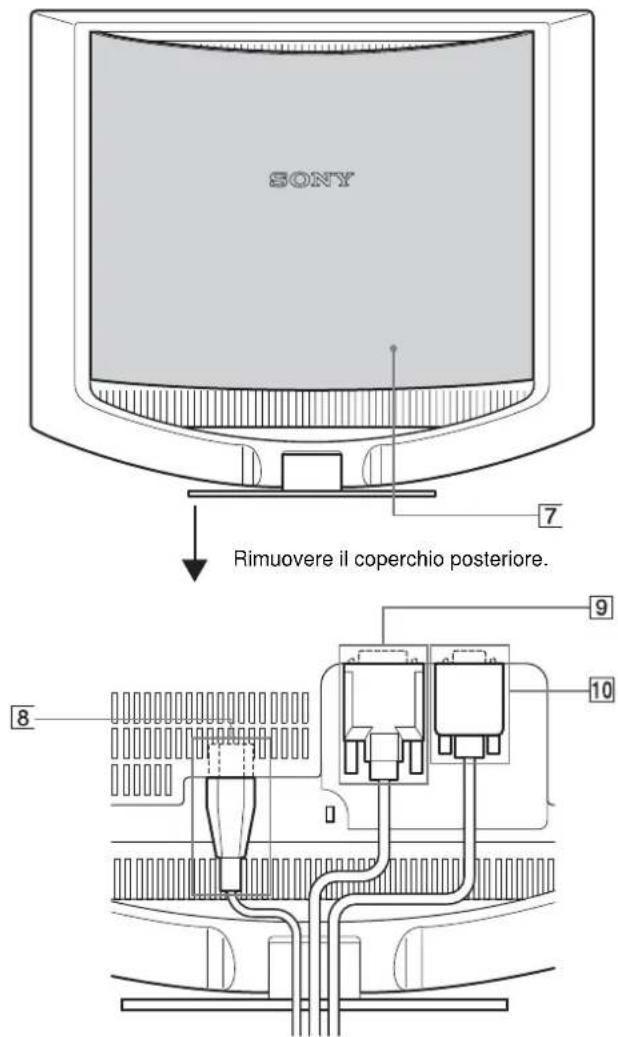

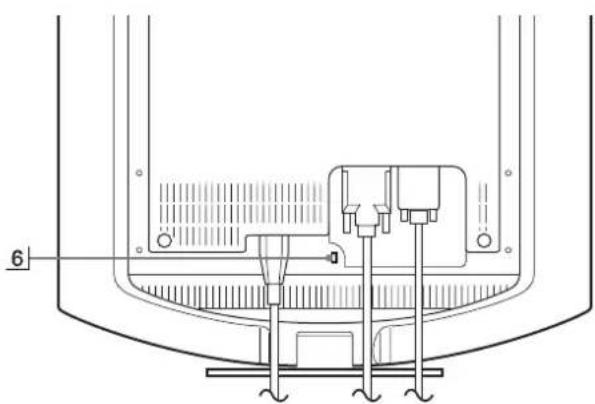

Parte posteriore del display LCD

SONY Rimuovere il coperchio posteriore. 7 8 9 10

7 Coperchio posteriore (pagina 8)

Rimuovere questo coperchio quando si collegano o scollegano cavi o fili.

8 Connettore AC IN (pagina 8)

Collegare il cavo di alimentazione (in dotazione).

9 Connettore di ingresso DVI-D

(RGB digitale) per INPUT1 (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

10 Connettore di ingresso HD15 (RGB analogico) per INPUT2 (pagina 7)

Tramite questo connettore vengono immessi i segnali video RVB analogici (0,7 Vp-p, positivo) e i segnali SYNC.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli:

• Display LCD
• Cavo di alimentazione
• Cavo del segnale video HD15-HD15 (RGB analogico)
• Cavo del segnale video DVI-D (RGB digitale)
- Fermaglio per cavi
- CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via)
• Garanzia
• Guida all'installazione rapida

Punto 1: Collegamento del display al computer

Prima di effettuare i collegamenti, spegnere l'apparecchio e il computer.

Note

• Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.
• Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

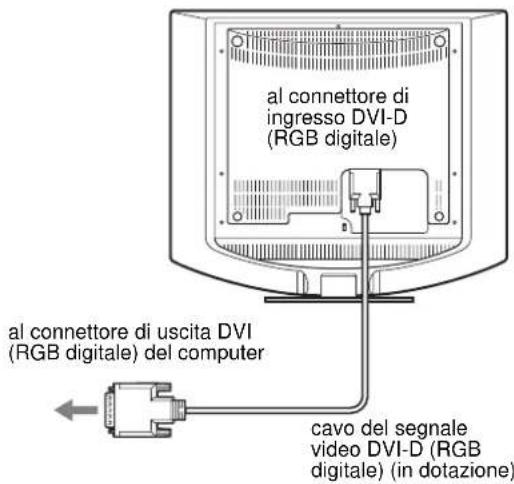

Collegare il computer al connettore di ingresso DVI-D del monitor (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

al connettore di ingresso DVI-D (RGB digitale) al connettore di uscita DVI (RGB digitale) del computer cavo del segnale video DVI-D (RGB digitale) (in dotazione)

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico).

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

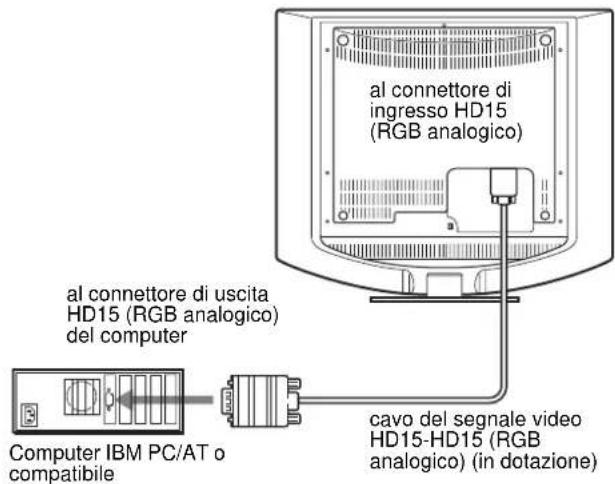

■ Collegamento ad un computer IBM PC/AT o compatibile

al connettore di ingresso HD15 (RGB analogico) al connettore di uscita HD15 (RGB analogico) del computer Computer IBM PC/AT o compatibile cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

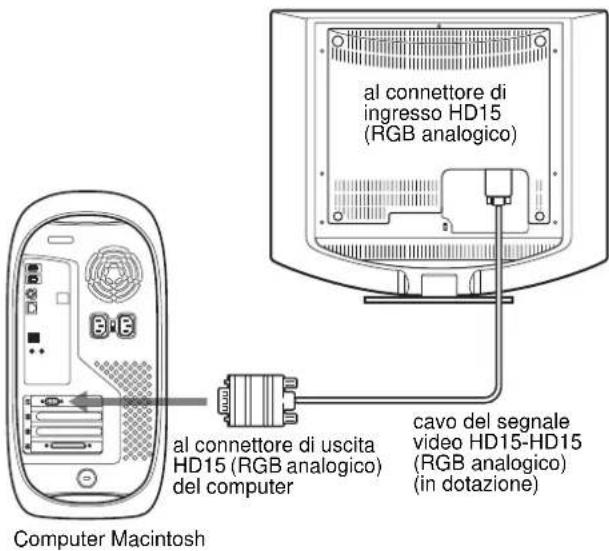

■ Collegamento ad un computer Macintosh

Se il presente monitor viene collegato ad un computer Macintosh, utilizzare l'adattatore Macintosh (non in dotazione) se necessario. Prima di procedere al collegamento del cavo, collegare l'adattatore Macintosh al computer.

al connettore di ingresso HD15 (RGB analogico) al connettore di uscita HD15 (RGB analogico) del computer cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione) Computer Macintosh

Punto 2:Collegamento del cavo di alimentazione

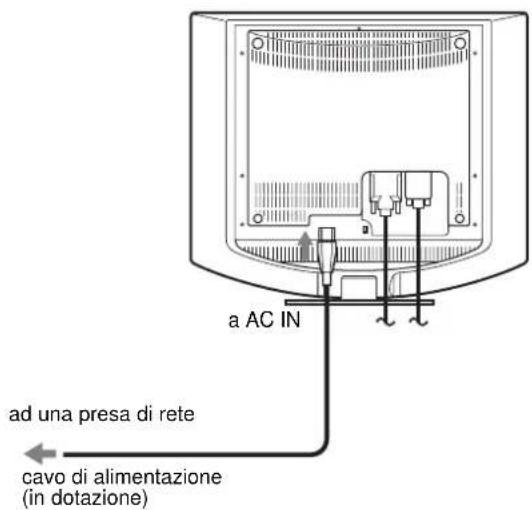

Con il monitor e il computer spenti, collegare prima il cavo di alimentazione al monitor, quindi ad una presa di rete.

a AC IN ad una presa di rete cavo di alimentazione (in dotazione)

Punto 3: Fissare i cavi e riapplicare il coperchio posteriore

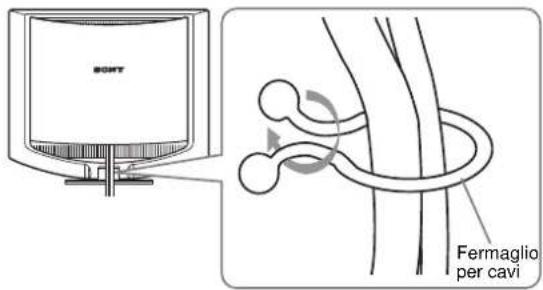

1 Avvolgere cavi e fili.

Utilizzando il fermaglio per cavi in dotazione, fissare i cavi e i fili.

SONY Fermaglio per cavi

2 Riapplicare il coperchio posteriore.

Punto 4: Accensione del monitor e del computer

1 Spostare l'interruttore ⏻ (alimentazione) verso l'alto.

L'indicatore ⏻ (alimentazione) del monitor si illumina in verde.

2 Accendere il computer.

L'installazione del monitor è completa. Se necessario, utilizzare i comandi del monitor per regolare l'immagine.

Se sullo schermo non appare alcuna immagine

• Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.
• Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO"

Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

- Se sullo schermo appare il messaggio "CAVO SCOLLEGATO"

Verificare che il cavo del segnale video sia collegato correttamente.

- Se sullo schermo appare il messaggio "FUORI GAMMA"

Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

	RGB analogico RGB digitale
Frequenza orizzontale	28 – 80 kHz 28 – 64 kHz
Frequenza verticale	48 – 75 Hz 60 Hz
Risoluzione	1280 · 1024 o inferiore	1280 · 1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 18.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale passa a 60 Hz. Poiché un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possibile procedere all'utilizzo. Non è necessario impostare la frequenza verticale su valori alti specifici.

Regolazione dell'inclinazione

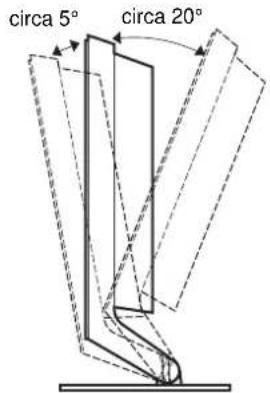

È possibile regolare il display entro gli angoli mostrati di seguito.

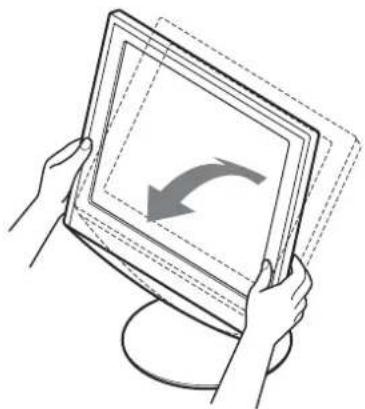

Afferrare i lati inferiori del pannello LCD, quindi regolare l'inclinazione dello schermo.

Utilizzo ottimale del display

Questo display è stato progettato in modo da poter ottenere una posizione visiva ottimale. Regolare l'angolazione visiva del display in base all'altezza della scrivania e della sedia e in modo da non avere il riflesso della luce direttamente negli occhi.

Selezione del segnale di ingresso (tasto INPUT)

Premere i tasti ↓/↑.

Ad ogni pressione di tali tasti, il segnale di ingresso cambia.

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro).	Configurazione del segnale di ingresso
INGRESSO1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT1
INGRESSO2 : HD15 Connettore di ingresso HD15 (RGB analogico) per INPUT2

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Regolazione della luminosità desiderata

Premendo il tasto I possibile modificare la luminosità dello schermo. Ad ogni pressione del tasto I modo cambo come segue.

ALTO → MEDIO → BASSO → UTENTE → ALTO...

La luminosità dello schermo diminuisce se l'impostazione del modo |one cambiata da ALTO a BASSO. Se viene selezionato UTENTE, è possibile regolare il livello della retroilluminazione premendo i tasti ↓/↑, utilizzati anche nel caso in cui venga selezionato RETROILLUMINAZ mediante il menu.

Le voci di menu RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ sono disponibili solo se il modo | Impostato su UTENTE (pagina 11). Selezionando BASSO, il consumo energetico risulta ridotto (pagina 16).

Come spostarsi all'interno del menu

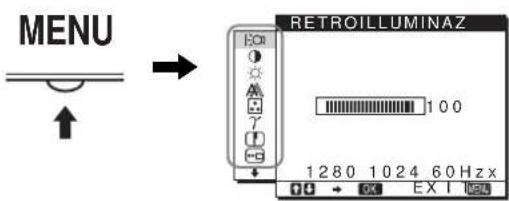

Per visualizzare il menu principale, premere il tasto MENU. Vedere pagina 11 per ulteriori informazioni sull'utilizzo del tasto MENU.

MENU RETROILLUMINAZ 1 0 0 1 2 8 0 1 0 2 4 6 0 Hz x

Utilizzare i tasti ↓/↑ e OK per selezionare le icone raffigurate nell'illustrazione del menu principale riportata sopra. Vengono visualizzati i seguenti menu da 1 a 11. Tenere premuto ↓ per scorrere verso il basso fino a visualizzare le icone dei menu da 9 a 11. Vedere pagina 11 per ulteriori informazioni sull'utilizzo dei tasti ↓/↑ e OK.

1 RETROILLUMINAZ (pagina 11)

Selezionare il menu RETROILLUMINAZ per regolare la luminosità della retroilluminazione.

RETROILLUMINAZ 100 1280 1024 60 Hzx EX I TOLU

2 CONTRASTO ① (pagina 12)

Selezionare il menu CONTRASTO per regolare il contrasto dell'immagine.

CONTRASTO 100 1280 1024 60 Hz x

3 LUMINOSITÀ (pagina 12)

Selezionare il menu LUMINOSITÀ per regolare la luminosità dell'immagine (livello del nero).

LUMINOSITA 100 1280 1024 60Hz OK EX I MEND

4 SCHERMO (pagina 12)

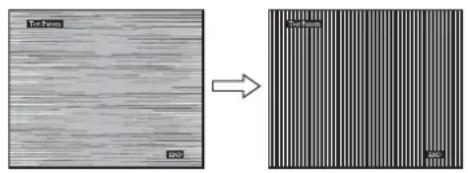

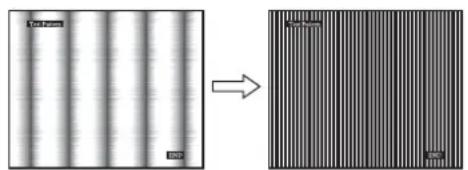

Selezionare il menu SCHERMO per regolare la nitidezza (fase/pixel) o la centratura (posizione orizzontale/verticale) dell'immagine.

SCHERMO AUTO FASE PIXEL CENTRO ORIZ CENTRO VERT 1280 1024 60Hz x

5COLORE (pagina

Selezionare il menu COLORE per regolare la temperatura di colore dell'immagine. Tramite questo menu viene regolato il tono dello schermo. Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

13) COLORE ■ 9300K 6500K sRGB UTENTE REGOLAZ I ON I 1280 1024 60 Hz x

6 GAMMA γ (pagina

Selezionare il menu GAMMA per modificare l'impostazione della tonalità di colore dell'immagine.

14) GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 280 1 024 60 Hz x OK EX I TWED

7 NITIDEZZA (pagina 14)

Selezionare il menu NITIDEZZA per regolare la nitidezza dei contorni delle immagini.

NITIDEZZA 1280 1024 60 Hz x

8 POSIZIONE MENU (pagina 14)

Selezionare il menu POSIZIONE MENU per modificare la posizione del menu a schermo.

POSIZIONE MENU 1280 1024 60 Hz x OK EX I

9 RILEV INGRESSO (pagina 14)

Selezionare il menu RILEV INGRESSO per cambiare automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

RILEV INGRESSO RIL AUTO ATT RIL AUTO DIS 1280 1024 60Hz x

10LANGUAGE (pagina 15)

Selezionare LANGUAGE per cambiare la lingua utilizzata per i menu o i messaggi.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1 280 1024 60 Hz x

11 Altri menu (pagina 15)

Impostare le voci di menu riportate di seguito.

- RIPRISTINO →←

• BLOCCO MENU

RIPRISTINO OK ANNULLA 1 280 1024 60 Hz x + - O m T D → OK EX I T U A B

■ Utilizzo dei tasti MENU, ↓/↑, e OK

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

2 Selezione del menu che si desidera regolare.

Per visualizzare il menu desiderato, premere i tasti ↓/↑. Per selezionare la voce di menu, premere OK.

INPUT OK

3 Regolazione del menu.

Per effettuare le regolazioni, premere i tasti ↓/↑, quindi premere il tasto OK. Quando viene premuto il tasto OK, l'impostazione viene memorizzata, quindi l'apparecchio torna al menu precedente.

INPUT OK

4 Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto il menu si chiude automaticamente dopo circa 30 secondi.

■ Ripristino delle regolazioni

Tramite il menu RIPRISTINO è possibile ripristinare le regolazioni. Vedere pagina 15 per ulteriori informazioni sul ripristino delle regolazioni.

Regolazione della retroilluminazione (RETROILLUMINAZ)

Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

Nota

Non è possibile regolare la retroilluminazione se il modo è postato su ALTO, MEDIO o BASSO (pagina 10).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare |: (RETROILLUMINAZ), quindi premere il tasto OK. Il menu RETROILLUMINAZ viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per regolare il livello della retroilluminazione, quindi premere il tasto OK.

Regolazione del contrasto (CONTRASTO)

Regolare il contrasto dell'immagine.

Nota

Non è possibile regolare il contrasto se il modo |Compostato su ALTO, MEDIO o BASSO (pagina 10).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓙ

(CONTRASTO), quindi premere il tasto OK.

Il menu CONTRASTO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per regolare il contrasto, quindi premere il tasto OK.

Regolazione del livello del nero di un'immagine (LUMINOSITÀ)

Regolare la luminosità dell'immagine (livello di nero).

Nota

Non è possibile regolare la luminosità se il modo | è impostato su ALTO, MEDIO o BASSO (pagina 10).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare

(LUMINOSITÀ), quindi premere il tasto OK.

Il menu LUMINOSITÀ viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per regolare la luminosità, quindi premere il tasto OK.

Regolazione della nitidezza e della centratura dell'immagine (SCHERMO)(solo segnale RGB analogico)

Nota

Durante la ricezione di segnali RGB digitali dal connettore di ingresso DVI-D, non è necessario effettuare alcuna regolazione.

■ Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolati automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 16).

Nota

Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore ad essere attivo è quello ⏻ (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine.

È possibile effettuare manualmente ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere AUTO di seguito).

In caso sia necessario effettuare ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fasc/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il display riceve il medesimo segnale di ingresso.

Se viene cambiato il segnale di ingresso dopo che il computer è stato collegato di nuovo, è possibile che queste impostazioni debbano essere ripetute.

■ Effettuare ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingresso corrente (AUTO)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare AUTO, quindi premere il tasto OK.

Effettuare le regolazioni appropriate di fase, pixel e posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzarle.

4 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

■ Regolare manualmente la nitidezza dell'immagine (FASE/PIXEL)

È possibile regolare la nitidezza dell'immagine come segue.

1 Impostare la risoluzione su 1280 · 1024 sul computer.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova.

Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe].

Per Macintosh

Fare clic su [Utility] → [Mac]/[Mac Utility].

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ finché le strisce orizzontali non vengono ridotte al minimo.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK.

Tornare al menu SCHERMO.

Se sullo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti ↓/↑ per selezionare PIXEL, quindi premere il tasto OK.

Il menu PIXEL viene visualizzato sullo schermo.

10 Premere i tasti ↓/↑ finché non scompaiono le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Fare clic su END sullo schermo per disattivare il modello di prova.

12 Premere il tasto OK.

Tornare al menu SCHERMO.

13 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

■ Regolare manualmente la posizione dell'immagine (CENTRO ORIZ/CENTRO VERT)

Se l'immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione su 1280 · 1024 sul computer.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova.

Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe].

Per Macintosh

Fare clic su [Utility] → [Mac]/[Mac Utility].

4 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

5 Premere i tasti ↓/↑ per selezionare Ⓐ (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK. Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ per centrare il modello di prova sullo schermo.

8 Fare clic su END sullo schermo per disattivare il modello di prova.

9 Premere il tasto OK.

Tornare al menu SCHERMO.

10 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolazione della temperatura di colore (COLORE)

È possibile selezionare il livello del colore dell'immagine relativo al campo di colore del bianco a partire dalle impostazioni della temperatura di colore predefinite. Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore.

È possibile impostare la temperatura di colore desiderata per ciascuno dei modi relativi alla luminosità dello schermo.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ☐ (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la temperatura di colore desiderata, quindi premere il tasto OK.

Se la temperatura viene abbassata da 9300K (impostazione predefinita) a 6500K, i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra.

Se per la luminosità dello schermo è stato selezionato "UTENTE", è possibile impostare la temperatura di colore su "ssRGB".

Selezionando “sRGB”, i colori vengono regolati sul profilo sRGB. L’impostazione del colore sRGB è un protocollo standard a livello industriale relativo allo spazio di colore progettato per i computer. Se viene selezionato “sRGB”, è necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB.

Note

- Se un computer o un altro apparecchio collegati non sono compatibili con sRGB, il colore non può essere impostato sul profilo sRGB.

- Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

Sintonia fine della temperatura del colore (REGOLAZ UTENTE)

REGOLAZ UTENTE R 128 V 128 B 128 1280 1024 60 Hz x OK EX I

1 Premere i tasti ↓/↑ per selezionare REGOLAZIONI, quindi premere il tasto OK.

Il menu REGOLAZ UTENTE viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere i tasti ↓/↑ per regolare la temperatura di colore, quindi il tasto OK.

Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest'ultimo componente è fisso.

3 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata in UTENTE e sarà automaticamente richiamata selezionando UTENTE.

Sullo schermo appare il menu principale.

Modifica dell'impostazione della gamma (GAMMA)

È possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'immagine originale.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare γ (GAMMA), quindi premere il tasto OK.

Il menu GAMMA viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

Regolazione della nitidezza (NITIDEZZA)

Regolare la nitidezza del contorno delle immagini e così via.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ⚠ (NITIDEZZA), quindi premere il tasto OK.

Il menu NITIDEZZA viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per regolare la nitidezza, quindi premere il tasto OK.

Modifica della posizione dei menu (POSIZIONE MENU)

Se il menu visualizzato copre l'immagine sullo schermo, la posizione del menu può essere cambiata.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📄 (POSIZIONE MENU), quindi premere il tasto OK.

Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la posizione desiderata, quindi premere il tasto OK.

Esistono tre posizioni per le parti superiore, centrale e inferiore dello schermo.

Modifica automatica dell'ingresso (RILEV INGRESSO)

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Tenere premuto il tasto ↓ finché non viene visualizzata l'icona relativa all'opzione desiderata.

3 Premere i tasti ↓/↑ per selezionare ➞ (RILEV INGRESSO), quindi premere il tasto OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- RIL AUTO ATT:se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto ↓/↑ sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 17) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l'ingresso. Se l'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo. In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

- RIL AUTO DIS:L'ingresso non viene modificato automaticamente. Premere il tasto ↓/↑ per modificare l'ingresso.

Sezione della lingua per i menu a schermo (LANGUAGE)

È possibile cambiare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Tenere premuto il tasto ↓ finché non viene visualizzata l'icona relativa all'opzione desiderata.

3 Premere i tasti ↓/↑ per selezionare A (LANGUAGE), quindi premere il tasto OK.

Il menu LANGUAGE viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare la lingua, quindi premere il tasto OK.

• ENGLISH: Inglese

• FRANÇAIS: Francese

• DEUTSCH: Tedesco

- ESPAÑOL: Spagnolo

• ITALIANO

• NEDERLANDS: Olandese

• SVENSKA: Svedese

• : RVSCKIIЙ

• : 日本語onese

- 中文： C i n e s e

Impostazioni aggiuntive

È possibile regolare le seguenti opzioni:

• RIPRISTINO →←

• BLOCCO MENU

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Tenere premuto il tasto ↓ finché non viene visualizzata l'icona relativa all'opzione desiderata.

3 Premere i tasti ↓/↑ per selezionare l'opzione desiderata, quindi premere il tasto OK.

Regolare l'opzione selezionata in base alle seguenti istruzioni.

■ Ripristino dei dati di regolazione ai valori predefiniti

È possibile ripristinare le regolazioni alle impostazioni predefinite.

1 Premere i tasti ↓/↑ per selezionare →← (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINO viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di (LANGUAGE) viene mantenuta.

- ANNULLA: per annullare il ripristino e ritornare alla schermata del menu.

■ Bloccaggio dei menu e dei comandi

Onde evitare regolazioni o impostazioni accidentali, è possibile bloccare i tasti.

1 Premere i tasti ↓/↑ per selezionare O _n (BLOCCO MENU), quindi premere il tasto OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare Sì o NO, quindi premere il tasto OK.

- Sì: rimane operativo solo l'interruttore ⏻ (alimentazione). Se si tenta di effettuare qualsiasi altra operazione, l'icona OPLOCCO MENU) viene visualizzata sullo schermo.

- NO: impostare (LOCCO MENU) su NO. Impostando (LOCCO MENU) su SI, sarà possibile selezionare unicamente questa voce.

Funzioni

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato ad un computer o ad una scheda grafica conforme allo standard DPMS (Display Power Management Signaling), il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
funzionamento normale	45 W (massimo) verde
attivo-spento* (deep sleep)**	1,0 W (massimo) arancione
spento 1,0 W (massimo) spento

* Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il monitor entra nel modo di risparmio energetico.
** "deep sleep" è modalità di risparmio energetico definite dalla Environmental Protection Agency.

Riduzione del consumo energetico (modo | :○)

Se il modo |one impostato su BASSO premendo il tasto |sulla parte anteriore del monitor, il livello della retroilluminazione e il consumo energetico vengono ridotti.

Premere più volte il tasto |uto a visualizzare BASSO.

Sullo schermo viene visualizzato BASSO e il livello della retroilluminazione viene ridotto. L'indicazione BASSO scompare automaticamente dopo circa 5 secondi.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz

Frequenza verticale: 48–75 Hz

Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 12), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso.

Nota

Mentre è attivata la funzione di regolazione automatica della qualità dell'immagine, l'unico interruttore ad essere attivo è quello ⏻ (alimentazione).

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 18.

Se sullo schermo appare il messaggio FUORI GAMMA

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le seguenti voci.

INFORMAZIONI FUORIGAMMA INGRESSO1:DVI-D xxx.xkHz/xxxxHz

Se viene visualizzato "xxx.xkHz/ xxxHz"

Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE > 1280 · 1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

Se sullo schermo appare il messaggio NO SEGNALE IN INGRESSO

Significa che non è stato immesso alcun segnale.

INFORMAZIONI NO SEGNALE INIGN R E O S INGRESSO1:DVI-D VAI A RISPARMIO ENERG

VAI A RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appare il messaggio CAVO SCOLLEGATO

Significa che il cavo del segnale video è stato scollegato.

INFORMAZIONI CAVO SCOL LEGATO INGRESSO1 : DV I -D

Sintomi e soluzioni dei problemi

Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell'apparecchio collegato. Se il problema persiste, utilizzare la funzione di autodiagnostica (pagina 20).

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
Se l'indicatore ⏻ (alimentazione)non è illuminato o se l'indicatore ⏻(alimentazione) non si illuminaquando viene premuto l'interruttore ⏻ (alimentazione)	• Verificare che il cavo di alimentazione sia collegato correttamente.
Se l'indicatore ⏻ (alimentazione) èilluminato in verde	• Utilizzare la funzione di autodiagnostica (pagina 20).
Se sullo schermo viene visualizzatoCAVO SCOLLEGATO	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano inserite saldamente nelle relative prese (pagina 7).• Verificare che i piedini del connettore di ingresso video non siano piegati o inseritiforzatamente.È collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo delsegnale video diverso da quello in dotazione, è possibile che CAVO SCOLLEGATOVenga visualizzato sullo schermo prima che venga attivato il modo di risparmioenergetico. Non si tratta di un problema di funzionamento.
Se sullo schermo viene visualizzatoNO SEGNALE IN INGRESSO ol'indicatore ⏻ (alimentazione) èilluminato in arancione	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spinesiano inserite saldamente nelle relative prese (pagina 7).• Verificare che i piedini del connettore di ingresso video non siano piegati o inseritiforzatamente.■ Problemi causati dal computer o da altri apparecchi collegati e non dalmonitor• Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsiasi dellatastiera o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Verificare che l'alimentazione del computer sia attivata.• Riavviare il computer.
Se sullo schermo viene visualizzatoFUORI GAMMA	■ Problemi causati dal computer o da altri apparecchi collegati e non dalmonitor• Verificare che la gamma di frequenza video rientri in quella specificata per il monitor. Secon questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor eregolare la scheda grafica del computer entro le gamme riportate di seguito:Orizzontale: 28 – 80 kHz (RGB analogico), 28 – 64 kHz (RGB digitale)Verticale: 48 – 75 Hz (RGB analogico), 60 Hz (RGB digitale)Risoluzione: 1280 × 1024 o inferiore
Se viene utilizzato Windows e conquesto monitor è stato sostituito unvecchio monitor	• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare quello vecchio edeseguire le seguenti operazioni. Selezionare “SONY” dall’elenco “Marche”, quindi“SDM-HS74” o “SDM-HS74P” dall’elenco “Modelli” nella schermata di selezione deidispositivi Windows. Se il nome del modello del monitor non è presente nell’elenco“Modelli”, provare “Plug & Play”.
Se si utilizza un sistema Macintosh	• Se viene utilizzato l’adattatore Macintosh (non in dotazione), verificare che tale adattatoree il cavo del segnale video siano stati collegati correttamente (pagina 7).
L'immagine è tremolante, salta,oscilla o non è chiaraL'immagine è sfocata	• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 12).• Tentare collegando il monitor ad un’altra presa di rete CA, preferibilmente su un circuitodiverso.■ Problemi causati dal computer o da altri apparecchi collegati e non dalmonitor• Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.• Assicurarsi che il modo grafico (VESA, Macintosh 19” Color, ecc.) e la frequenza delsegmente di ingresso siano supportati dal monitor. Anche se la frequenza rientra nellagamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo bassoperché il monitor possa sincronizzarsi correttamente.• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere lamigliore immagine possibile.Regolare la luminosità e il contrasto (pagina 12).Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 12).■ Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione su SXGA (1280 · 1024) sul computer.
L'immagine è sdoppiata	Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video.Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico)	Regolare i pixel e la fase (pagina 12).Regolare la posizione dell'immagine (pagina 13). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.
L'immagine è troppo piccola	■ Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su quella di visualizzazione.
L'immagine è scura	Regolare la luminosità utilizzando il menu LUMINOSITÀ (pagina 12).Regolazione della retroilluminazione (pagina 11).Regolare la luminosità utilizzando il tasto |pagina 10).Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati o ellittici (effetto moiré)	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 12).
Il colore non è uniforme	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 12).
Il colore bianco non è perfetto	Regolare la temperatura di colore (pagina 13).
I tasti del monitor non sono operativi (sullo schermo appare il simbolo Oπ)	Se il bloccaggio dei menu è impostato su Sì, impostarlo su NO (pagina 15).
Il monitor si spegne dopo poco	■ Problemi causati dal computer o da altri apparecchi collegati e non dal monitorDisattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nella schermata del menu non è corretta.	A seconda dell'impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Visualizzazione delle informazioni relative al monitor

Durante la ricezione del segnale video da parte del monitor, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa.

Premere di nuovo il tasto MENU per far scomparire la finestra.

Se il problema persiste, consultare un rivenditore Sony autorizzato e fornire le seguenti informazioni:

• Nome del modello: SDM-HS74 o SDM-HS74P
• Numero di serie
• Descrizione dettagliata del problema
• Data di acquisto
• Nome e caratteristiche tecniche del computer e della scheda grafica in uso

MENU

Esempio

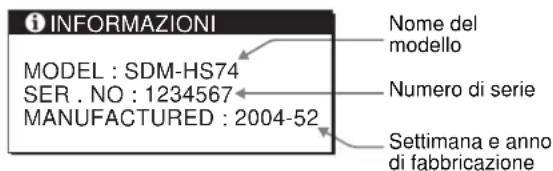

INFORMAZIONI MODEL : SDM-HS74 SER. NO : 1234567 MANUFACTURED : 2004-52 Nome del modello Numero di serie Settimana e anno di fabbricazione

Sebbene il nome registrato per il presente modello in base agli standard di sicurezza sia SDM-HS74/ e SDM-HS74P/, per le operazioni di vendita e ai fini del presente manuale di istruzioni verranno utilizzati i nomi SDM-HS74 e SDM-HS74P.

Funzione di autodiagnostica

Il monitor è dotato di una funzione di autodiagnostica. Se si verificano problemi con il monitor o con il/i computer, lo schermo diventa vuoto e l'indicatore ⏻ (alimentazione) si illumina in verde. Se l'indicatore ⏻ (alimentazione) si illumina in arancio, significa che il computer è nel modo di risparmio energetico. Tentare premendo un tasto qualsiasi sulla tastiera o muovendo il mouse.

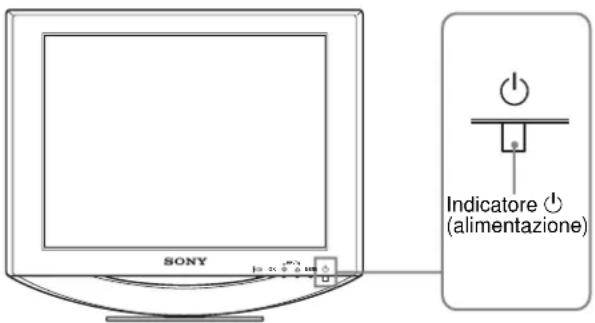

SONY Indicatore (alimentazione)

Se l'immagine scompare dallo schermo e l'indicatore ⏻ (alimentazione) è illuminato in verde

1 Disattivare l'interruttore ⏻ (alimentazione) e scollegare i cavi del segnale video dall'apparecchio.
2 Premere l'interruttore ⏻ (alimentazione) per accendere il monitor.

Se vengono visualizzate tutte e quattro le barre di colore (bianco, rosso, verde, blu), il monitor funziona correttamente. Collegare di nuovo i cavi di ingresso video e controllare le condizioni del/i computer.

Se le barre di colore non vengono visualizzate, si tratta di un potenziale guasto al monitor. Informare un rivenditore Sony autorizzato sulle condizioni del monitor.

Assicurarsi di prendere nota del nome del modello e del numero di serie del monitor. Annotare inoltre il nome della marca e del modello della scheda grafica e del computer.

Caratteristiche tecniche

SDM-HS74/SDM-HS74P

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine:

17,0 pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 – 80 kHz

(RGB analogico)

28 - 64 kHz

(RGB digitale)

Verticale: 48 – 75 Hz

(RGB analogico)

60 Hz

(RGB digitale)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ,

positivo o negativo

(Sincronismo orizzontale e

verticale separato, oppure

composito)

0,3 Vp-p, 75 Ω, negativo

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Requisiti di alimentazione 100 - 240 V, 50 - 60 Hz,

massimo 1,0 A

Consumo energetico massimo 45 W

Temperatura di utilizzo da 5 a 35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Accessori Vedere pagina 7.

* Condizione di sincronizzazione orizzontale e verticale consigliata

• L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di qual è più ampia.
• L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.
• L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

TFT LCD Color Computer Display

6 GAMMA γ (pagina 14)

7 SCHERPTE (pagina 14)
