BRUKSANVISNING SDMHS74P SONY

Innehållsförteckning

Försiktighetsåtgärder 4

Delar och kontroller....5

Installation....7

Steg 1: Anslut bildskärmen till datorn....7

Steg 2: Ansluta nätkabeln 8

Steg 3: Fäst kablarna och sätt tillbaka den bakre panelen ..... 8

Steg 4: Slå på strömmen till bildskärm och dator....9

Justera lutningen 9

Väljainsignal(INPUT-knapp)....9

Anpassa bildskärmen....10

Ställa in önskad ljusstyrka 10

Hitta i menyn. 10

Justera bakgrundsbelysningen (BAKGRUNDSLJUS) ..... 11

Justera kontrasten (KONTRAST) 12

Justera en bilds svartnivå (LJUSSTYRKA)....12

Justera bildens skärpa och centrering (BILD)

(endast för analoga RGB-signaler)....12

Justera färgtemperaturen (FÄRG) 13

Ändra gammainställningen (GAMMA) 14

Ändra ingång automatiskt (INGÅNGSSÖKNING) 14

Välja språk för skärmmenyerna (LANGUAGE)....15

Ytterligare inställningar 15

Tekniska funktioner....16

Minska strömförbrukningen (|täget). 16

Funktion för automatisk bildkvalitetsjustering

(endast för analog RGB signal) 16

Felsökning ....17

Skärmmeddelanden 17

Symptom och åtgärder 18

Funktion för självdiagnos 20

Specifikationer....21

Varning rörande strömanslutningar

- Använd medföljande nätkabel. Om du använder en annan nätkabel måste du kontrollera att den är lämplig som kabel i det elnät du använder.

För kunder i USA.

Om du inte använder rätt kabel uppfyller inte bildskärmen föreskrivna FCC-standarder.

För kunder i Storbritannien.

Om du använder bildskärmen i Storbritannien måste du se till att du använder den typ av kabel som används i Storbritannien.

Exempel på kontakttyper

för 100 till 120 V växelström (AC)

för 200 till 240 V växelström (AC)

endast 240 V växelström (AC)

Utrustningen bör installeras nära ett lättåtkomligt vägguttag.

Installation

Bildskärmen ska inte installeras eller lämnas:

• På platser där det råder extrem temperatur, t.ex. nära ett värmeelement, värmeutsläpp eller i direkt solljus. Om bildskärmen utsätts för extrema temperaturer, t.ex. i en bil parkerad i direkt solljus eller i närheten av ett värmeelement, kan det orsaka formförändringar i bildskärmens hölje och/eller funktionsstörningar.
• På platser som är utsatta för mekaniska vibrationer eller stötar.
• Nära utrustning som genererar starka magnetfält, t.ex. TV-apparater eller olika hushållsapparater.
• På platser där det finns stora mängder damm, smuts eller sand, t.ex. nära ett öppet fönster eller intill en ytterdörr. Om du tillfälligt använder bildskärmen utomhus måste du skydda bildskärmen mot kringflygande damm och smuts. Annars kan det uppstå funktionsfel som inte kan åtgärdas.

Hantering av LCD-skärmen

• Låt inte LCD-skärmen stå vänd mot solen eftersom det kan skada LCD-skärmen. Var särskilt försiktig om du placerar bildskärmen vid ett fönster.
• Tryck inte på eller repa LCD-skärmen. Placera inte tunga föremål på LCD-skärmen. Då kan skärmen slå sig vilket i sin tur kan leda till funktionsstörningar hos LCD-panelen.
• Om bildskärmen används där det är kallt kan det hända att bilderna "släpar efter" på skärmen. Det är inte ett tecken på att något är fel. Bilden kommer att visas som vanligt när temperaturen stigit till normal driftstemperatur igen.
• Om en stillbild visas under en längre tid kan rester av bilden dröja sig kvar under en kortare tid. Restbilden försvinner till slut.
• LCD-panelen blir varm när du använder den. Det är inte ett tecken på att något är fel.

Information om LCD (flytande kristallskärm, Liquid Crystal Display)

Observera att LCD-skärmen är en produkt som tillverkas med hög precision. Trots det kan svarta eller ljusa punkter (röda, blå eller gröna) ständigt visas på LCD-skärmen. Dessutom kan oregelbundet färgade band eller oregelbunden ljusstyrka förekomma på LCD-skärmen. Det är inte ett tecken på att något är fel. (Effektiva bildpunkter: över 99,99%)

Underhåll

• Koppla bort nätkabeln från vägguttaget innan du rengör bildskärmen.
• Rengör LCD-skärmen med en mjuk duk. Om du använder ett glasrengöringsmedel måste du kontrollera att det inte innehåller någon typ av antistatiskt medel eller liknande tillsatser eftersom det kan repa LCD-skärmens ytskikt.
• Rengör chassi, panel och reglage med en mjuk duk, lätt fuktad med ett milt rengöringsmedel. Använd inga typer av skurdukar med slipmedel, skurpulver eller lösningsmedel som t.ex. alkohol eller bensin.
• Gnugga, vidrör eller knacka inte på skärmens yta med vassa eller sträva föremål som t.ex. pennor eller skruvmejslar. Det kan leda till att bildröret repas.
• Observera att det material som bildskärmen är konstruerad av, liksom ytbeläggningen på LCD-skärmen, kan slitas ned och försämras om bildskärmen utsätts för flyktiga lösningsmedel t.ex. insektsgift, likaså vid en längre tids kontakt med gummi eller vinylmaterial.

Transport

• Koppla bort alla kablar från bildskärmen och använd båda händerna för att fatta tag om stödet och bildskärmens undre del. Om du tappar bildskärmen kan både du eller bildskärmen skadas.
• Om du behöver frakta bildskärmen i samband med reparation eller flytt rekommenderas du att använda originalkartongen med dess förpackningsmaterial.

Skrotning av bildskärmen

• Kasta inte bildskärmen med hushållssoporna.
• Lysröret som används i den här bildskärmen innehåller kvicksilver. Skrotning av bildskärmen måste utföras enligt de lokala regler och förordningar som gäller.

Delar och kontroller

Mer information finns på de sidor som anges inom parenteserna. ⏻ (ström) omkopplaren och kontrollknapparna finner du nere till höger på bildskärmens framsida.

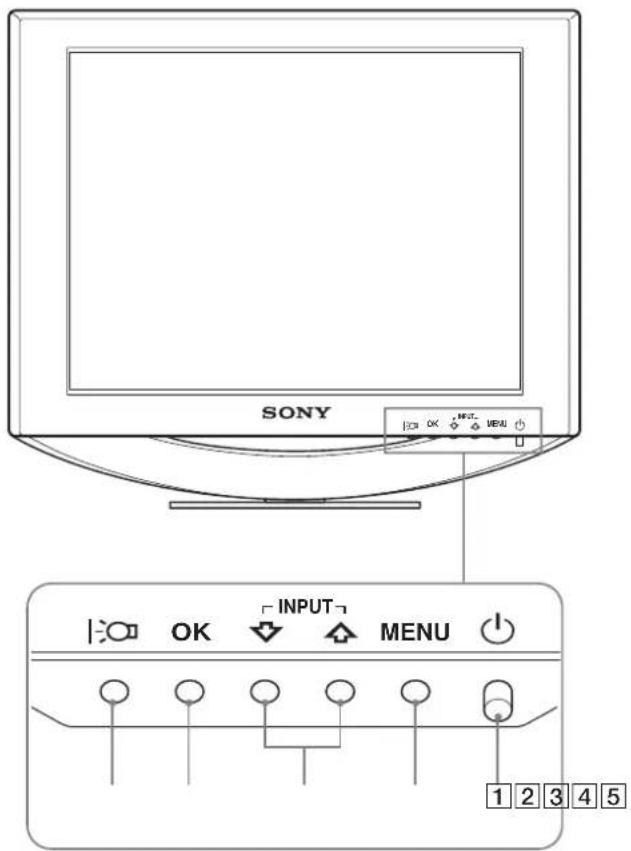

LCD-skärmens framsida

SONY OK MENU INPUT MENU 1 2 3 4 5

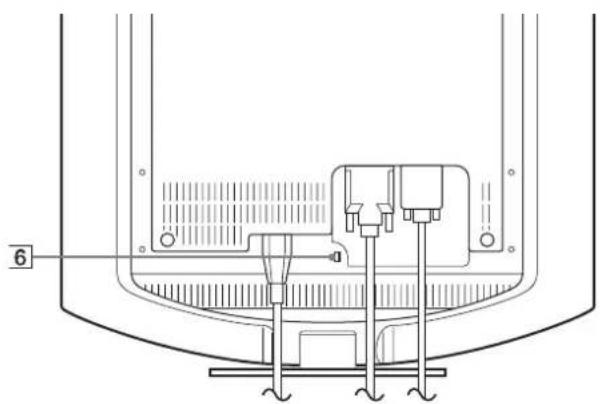

Skärmens baksida

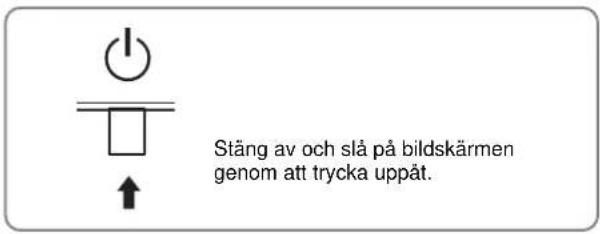

1 (Ström) omkopplare och strömindikator (sidor 9, 16, 20)

Du stänger av bildskärmen genom att trycka ⏻ (ström) omkopplaren uppåt. Strömindikatorn tänds när bildskärmen är påslagen och lyser orange när bildskärmen är i energisparläge.

Stäng av och slå på bildskärmen genom att trycka uppåt.

②MENU-knapp (sidor 10, 11)

Med den här knappen öppnar och stänger du huvudmenyn.

3↓/↑ -knappar (sid. 11)

De här knapparna fungerar som ↓/↑-knappar när du väljer menyalternativ och gör justeringar. De här knapparna växlar också videoinsignalen mellan INPUT1 och INPUT2 när två datorer är anslutna till bildskärmen. (Kan bara användas när menyn är avstängd.)

4 OK-knapp (sid. 11)

Med den här knappen väljer du alternativ eller aktiverar en inställning i menyn.

5-knapp (sid. 10)

Den här knappen använder du för att ändra bildskärmens ljusstyrka.

6 Hål för säkerhetslås

Hålet för säkerhetslåset bör användas med Kensington Micro Saver Security System. Micro Saver Security System är ett varumärke som tillhör Kensington.

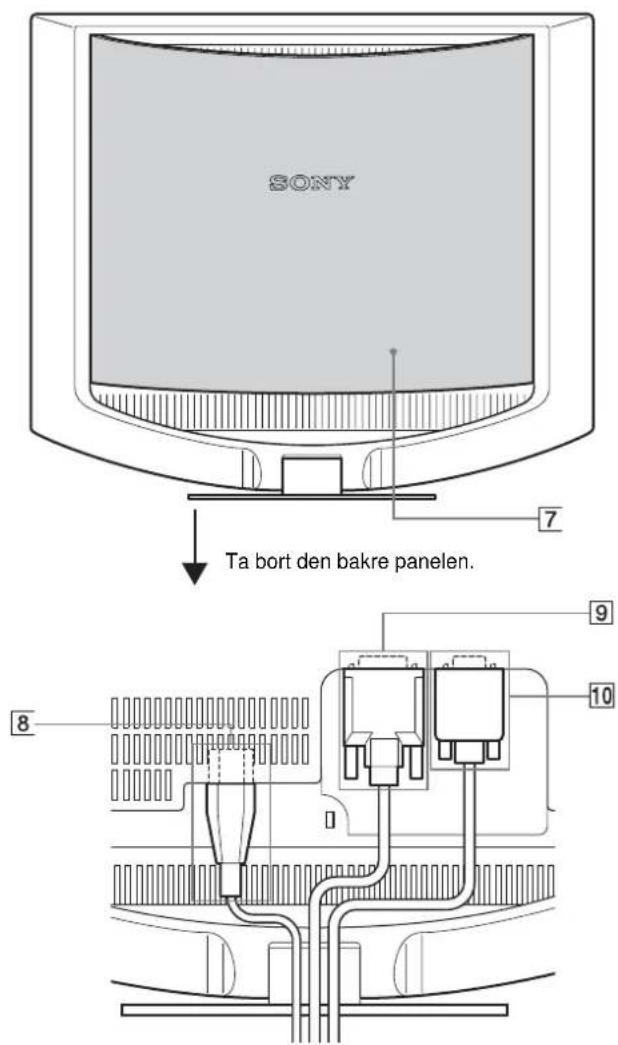

LCD-skärmens baksida

SONY Ta bort den bakre panelen. 7 9 8 10

7 Bakre panel (sid. 8)
Innan du ansluter eller kopplar bort kablar och sladdar tar du bort den här panelen.
8 AC IN-anslutning (sid. 8)
Här ansluter du nätkabeln (medföljer).
9 DVI-D-ingång (digital RGB) För INPUT1 (sid. 7)
Den här ingången tar emot digitala RGB-videosignaler enligt DVI Rev. 1.0.
10 HD15-ingång (analog RGB) För INPUT2 (sid. 7)
Den här ingången är avsedd för analoga RGB-videosignaler (0,7 Vp-p, positiv) och synksignaler.

Installation

Innan du använder bildskärmen bör du kontrollera att följande finns med i förpackningen.

• LCD-bildskärm
• Nätkabel
• HD15-HD15-videokabel (analog RGB)
• DVI-D-videokabel (digital RGB)
• Kabelrem
- CD-ROM-skiva (programvara för Windows/Macintosh, bruksanvisningar m.m.)
• Garantikort
- Snabbstartguiden

Steg 1: Anslut bildskärmen till datorn

Se till att strömmen till bildskärm och dator är avslagen innan du gör anslutningen.

Obs!

• Vidrör inte stiften i kontakten på videokabeln; stiften böjs lätt.
• Kontrollera att HD15-anslutningen hamnar rätt när du ansluter videokabeln eftersom stiften annars kan böjas.

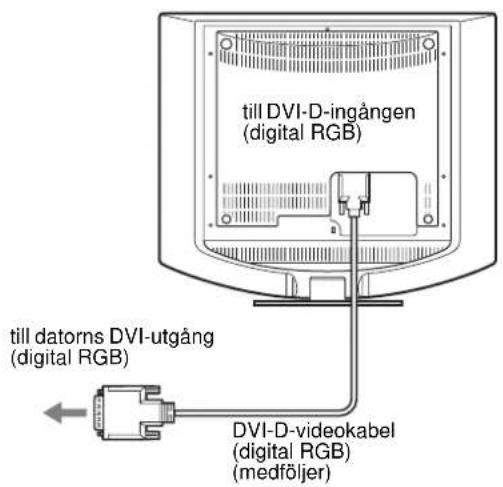

Anslut en dator som har en DVI-utgång (digital RGB)

Med den medföljande DVI-D-videokabeln (digital RGB) ansluter du datorn till bildskärmens DVI-D-ingång (digital RGB).

till DVI-D-ingången (digital RGB) till datorns DVI-utgång (digital RGB) DVI-D-videokabel (digital RGB) (medföljer)

Anslut en dator som har en HD15-utgång (analog RGB)

Med den medföljande HD15-HD15-videokabeln (analog RGB) ansluter du datorn till bildskärmens HD15-ingång (analog RGB).

Anslut datorn enligt följande illustrationer.

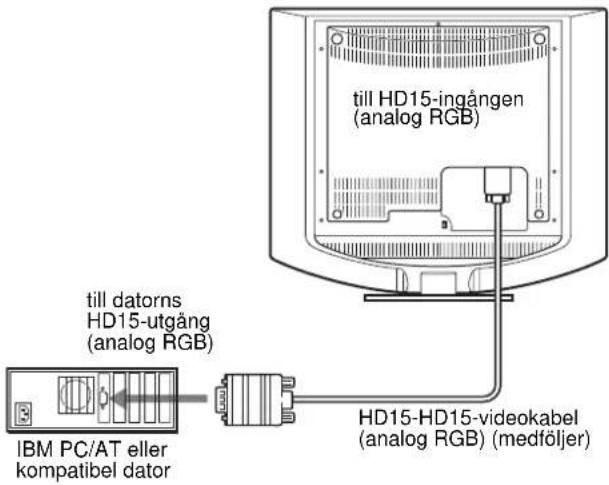

■ Anslutning till en IBM PC/AT eller kompatibel dator

till datorns HD15-utgång (analog RGB) IBM PC/AT eller kompatibel dator till HD15-ingången (analog RGB) HD15-HD15-videokabel (analog RGB) (medföljer)

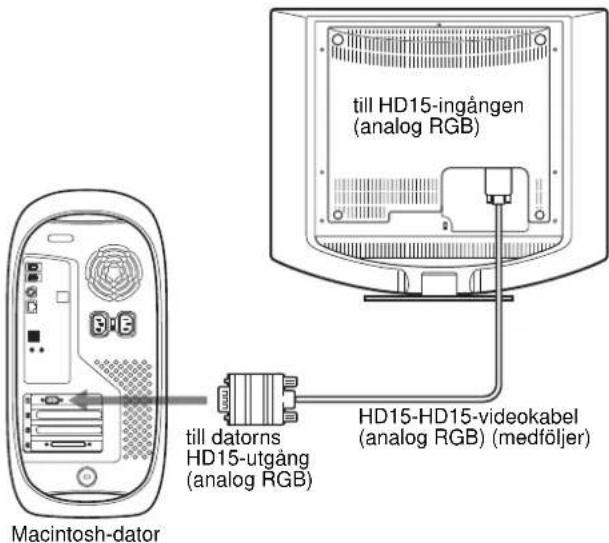

■ Ansluta till en Macintosh-dator

Om du ansluter bildskärmen till en Macintosh-dator kan du eventuellt behöva en Macintosh-adapter (medföljer ej). Anslut Macintosh-adapter till datorn först, innan du ansluter kabeln.

till HD15-ingången (analog RGB) till datorns HD15-utgång (analog RGB) HD15-HD15-videokabel (analog RGB) (medföljer) Macintosh-dator

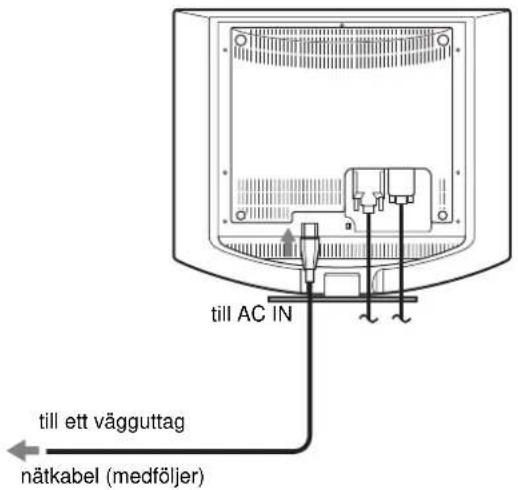

Steg 2:Ansluta nätkabeln

När strömmen till bildskärmen och datorn är avslagen ansluter du först nätkabeln till bildskärmen och sedan till ett vägguttag.

till AC IN till ett vägguttag nätkabel (medföljer)

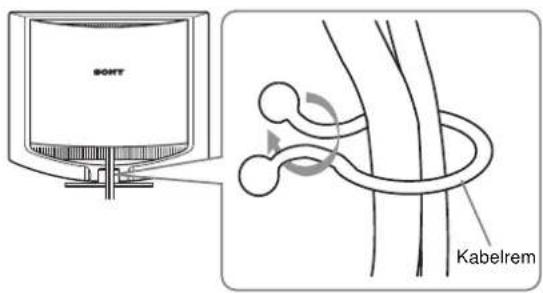

Steg 3: Fäst kablarna och sätt tillbaka den bakre panelen

1 Bunta ihop kablarna och sladdarna.

Bunta ihop kablarna och sladdarna med den medföljande kabelremmen.

SOFT Kabelrem

2 Sätt tillbaka den bakre panelen.

Steg 4:Slå på strömmen till bildskärm och dator

1 Tryck ⏻ (ström) omkopplaren uppåt.

2 Slå på strömmen till datorn.

Installationen av bildskärmen är klar. Om det behövs justerar du bilden med hjälp av bildskärmskontrollerna.

Om ingen bild visas på bildskärmen

• Kontrollera att nätkabeln och videokabeln är korrekt anslutna.
• Om "INGEN INSIGNAL" visas på bildskärmen:

Datorn är i energisparläge. Tryck på någon av tangenterna på tangentbordet eller rör på musen.

- Om "KABEL EJ ANSLUTEN" visas på bildskärmen:

Se till att videokabeln är korrekt ansluten.

- Om "UTANFÖR FREKVENSOMFÅNG" visas på bildskärmen:

Ansluter du den bildskärm du använde tidigare. Ställ sedan in datorns grafikkort inom följande värden.

	Analog RGB Digital RGB
Horisontell frekvens	28 – 80 kHz 28 – 64 kHz
Vertikal frekvens	48 – 75 Hz 60 Hz
Upplösning	1280 · 1024 eller mindre	1280 · 1024 eller mindre

För mer information om skärmmeddelanden, se "Symptom och åtgärder" på sidan 18.

Inga särskilda drivrutiner krävs

Bildskärmen hanterar standarden "DDC" Plug & Play och identifierar automatiskt all information om bildskärmen. Du behöver inte installera några särskilda drivrutiner på datorn.

Första gången du slår på strömmen till datorn, efter det att du har anslutit bildskärmen, kan det hända att installationsguiden visas på skärmen. I så fall följer du instruktionerna på skärmen. Plug & Play-bildskärm väljs automatiskt så att du kan använda den här bildskärmen.

Den vertikala frekvensen ändras till 60 Hz.

Eftersom det förekommer minimalt med flimmer hos den här bildskärmen kan du använda den som den är. Du behöver inte ställa in den vertikala frekvensen på ett särskilt högt värde.

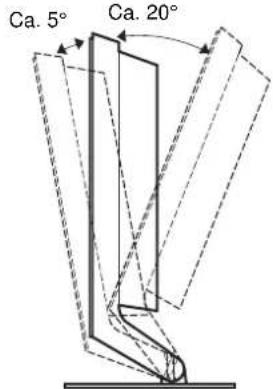

Justera lutningen

Bildskärmen kan lutas inom nedanstående vinklar.

Ca. 5° Ca. 20°

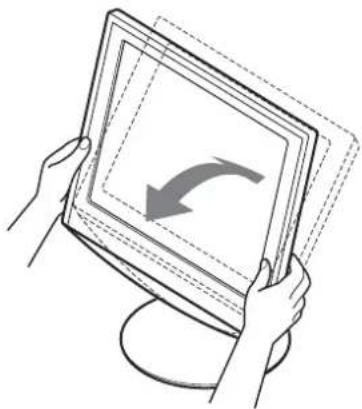

Ställ in lutningen genom att greppa LCD-panelens undre del.

Bekväm bildskärmsanvändning

Den här bildskärmen är tillverkad så att du kan ställa in den så att den blir bekväm att använda. Ställ in bildskärmens visningsvinkel efter höjden på skrivbord och arbetsstol och så att du slipper störande reflexer från bildskärmen.

Välja insignal (INPUT-knapp)

Tryck på knapparna ↓/↑ .

Insignalen ändras varje gång du trycker på de här knapparna.

Skärmmeddelande (visas ungefär 5 sekunder i skärmens övre vänstra hörn).	Konfiguration för insignalen
INSIGNAL1 : DVI-D DVI-D-ingång (digital RGB)för INPUT1
INSIGNAL2 : HD15 HD15-ingång (analog RGB)för INPUT2

Anpassa bildskärmen

Innan du gör några justeringar

Anslut bildskärmen till datorn och slå på strömmen.

Bästa resultatet får du om du väntar minst 30 minuter innan du gör några inställningar.

Du kan göra ett flera olika bildskärmsjusteringar med hjälp av den meny som visas på skärmen.

Ställa in önskad ljusstyrka

Du kan ändra bildskärmens ljustyrka genom att trycka på knappen ärje gång du trycker på knappen ändrasliget på följande sätt.

STARK → MEDEL → SVAG → ANVÄNDARE → STARK...

Ljusstyrkan för skärmen sänks när inställningen för läget ändras från STARK till SVAG.

Om du väljer ANVÄNDARE kan du ställa in bakgrundsbelysningen genom att trycka på knapparna ↓/↑ på samma sätt som när du väljer BAKGRUNDSLJUS via menyn.

BAKGRUNDSLJUS, KONTRAST och LJUSSTYRKA är bara tillgångliga när läget | förställt på ANVÄNDARE (sid. 11). Väljer du SVAG minskas strömförbrukningen (sid. 16).

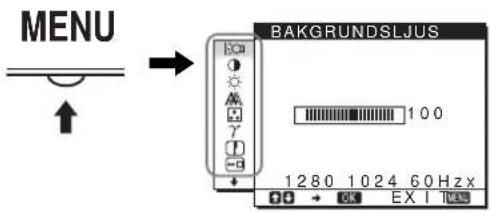

Hitta i menyn

Visa huduvmenyn på skärmen genom att trycka på MENU-knappen. Se sid. 11 för mer information om hur du använder MENU-knappen.

MENU BAKGRUNDSLJUS 100 1280 1024 60 Hz x

Du väljer bland de ikoner som visas på ovanstående bild av huvudmenyn med hjälp av ↓/↑ och OK-knapparna. Följande menyer, 1 till 11, visas. Fortsätt att trycka på ↓ för att rulla nedåt tills ikonerna för menyerna 9 till 11 visas. Mer information om hur du använder ↓/↑ och OK-knapparna, se sid. 11.

①BAKGRUNDSLJUS (sid. 11)

Justera

bakgrundsbelysningens styrka genom att välja menyn BAKGRUNDSLJUS.

BAKGRUND SLJUS 100 1280 1024 60 Hz 00 → EX I

② KONTRAST Ⓐ (sid. 12)

Justera bildens konstrast genom att välja menyn KONTRAST.

KONTRAST 100 1280 1024 60 Hz x 00 → 00 EX I

3 LJUSSTYRKA (sid. 12)

Justera bildens ljusstyrka (svartnivå) genom att välja menyn LJUSSTYRKA.

LJUSSTYRKA 100 1280 1024 60 Hz x

4 BILD A (sid. 12)

Justera bildens skärpa (fas/pixeljustering) eller bildens centrering (horisontell/vertikal position) genom att välja BILD.

BILD AUTO FAS PIXELJUSTERA H CENTRERING V CENTRERING 1280 1024 60Hzx

5FÄRG (sid. 13)

Justera bildens färgtemperatur genom att välja menyn FÄRG. Då påverkar du tonen på skärmen. När FÄRG är ställd på sRGB kan du inte justera KONTRAST, LJUSSTYRKA eller GAMMA.

FARG 9300K 6500K sRGB ANVÄNDARE L-JUSTERA 1280x 1024/60Hz OK EX I TUCHU

6GAMMA γ (sid. 14)

Ändra inställningarna för bildens färgnyans genom att välja menyn GAMMA.

GAMMA GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0x 1 0 2 4 /6 0 Hz

7 SKÄRPA (sid. 14)

Välj menyn SKÄRPA för att göra bildens kanter skarpare.

SKÄRPA 1 2 8 0x 1 0 2 4 /6 0 Hz

8 MENYPOSITION (sid. 14)

Ändra placeringen av skärmmenyn genom att välja MENYPOSITION.

MENYPOSITION 1 280 1024 60 Hz x OK EX I

9INGÅNGSSÖKNING (sid. 14)

Välj menyn INGÅNGSSÖKNING för att automatiskt byta ingång innan bildskärmen går in i energisparläget.

INGANGSSOKNING AUTO PÅ AUTO AV 1280 1024 60 Hz x OK EX I

10LANGUAGE (sid.

Om du vill ändra språk för menyer och meddelanden väljer du LANGUAGE.

LANGUAGE NEDERLANDS SVENSKA РУССКИИ 日本語 中文 1 2 8 0 x 1 0 2 4 / 6 0 Hz

11Övriga menyer (sid. 15)

Ställ in följande menyalternativ. - ÅTERSTÄLL →← - MENYLÅS

ATERSTALL OK AVBRYT 1280 1024 60 Hz x OK EX I bnu

■ Med hjälp av MENU, ↓/↑ och OK-knapparna

1 Visa huvudmenyn.

Visa huvudmenyn på skärmen genom att trycka på MENU-knappen.

2 Markera den meny som du tänker göra justeringarna i.

Visa önskad meny genom att trycka på ↓/↑-knapparna. Välj menyalternativ genom att trycka på OK-knappen.

INPUT OK

3 Utför menyjusteringen.

Du gör inställningen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. När du trycker på OK-knappen lagras inställningen, sedan återgår skärmen till föregående meny.

INPUT OK

4 Stäng menyn.

Ätergå till normal visning genom att trycka på MENU-knappen. Om du inte trycker på några knappar stängs menyn automatiskt efter ungefär 30 sekunder.

■ Återställa justeringarna

Du kan återställa justeringarna med hjälp av menyn ÅTERSTÄLL. Mer information om hur du återställer justeringarna finns på sid. 15.

Justera bakgrundsbelysningen (BAKGRUNDSLJUS)

Om bildskärmen är för ljus kan du justera bakgrundsbelysningen så att skärmen är lättare att se.

Obs!

Bakgrundsbelysningen kan inte justeras när läget ställt på STARK, MEDEL eller SVAG (sid. 10).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BAKGRUNDSLJUS) genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen. Menyn BAKGRUNDSLJUS visas på skärmen.

3 Justera bakgrundsbelysningen genom att trycka på

↓/↑-knapparna, tryck sedan på OK-knappen.

Justera kontrasten (KONTRAST)

Justera bildkonstrasten.

Obs!

Kontrasten kan inte justeras när läget åt allt på STARK, MEDEL eller SVAG (sid. 10).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj Ⓐ (KONTRAST) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn KONTRAST visas på skärmen.

3 Justera kontrasten genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Justera en bilds svartnivå (LJUSSTYRKA)

Justera bildens ljusstyrka (svartnivå).

Obs!

Ljusstyrkan kan inte justeras när läget |äctällt på STARK, MEDEL eller SVAG (sid. 10).

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj ⚙ (LJUSSTYRKA) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn LJUSSTYRKA visas på skärmen.

3 Justera ljusstyrkan genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Justera bildens skärpa och centrering (BILD) (endast för analoga RGB-signaler)

Obs!

När digitala RGB-signaler tas emot via DVI-D-anslutningen behöver du inte göra någon justering.

■ Funktion för automatisk bildkvalitetsjustering

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen (sid. 16).

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ (ström) omkopplarknappen.

Om det verkar som funktionen för automatisk bildkvalitetsjustering för den här bildskärmen inte justerar bilden fullt ut

Du kan göra ytterligare automatiska justeringar av bildkvaliteten för den aktuella insignalen. (Se AUTO nedan.)

Om du fortfarande behöver göra ytterligare justeringar av bildkvaliteten

Du kan justera bildens skärpa (fas/pixeljustering) manuellt, liksom positionen (horisontell/vertikal position).

Dessa justeringar lagras i minnet och hämtas automatiskt in när bildskärmen tar emot samma insignal.

Det kan hända att du måste göra om dessa inställningar om du ändrar insignalen i samband med att du återansluter datorn till bildskärmen.

Gör ytterligare automatiska justeringar för bildkvaliteten för den aktuella insignalen (AUTO)

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

3 Välj AUTO genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Gör de nödvändiga justeringarna av bildens fas, pixeljustering och horisontella/vertikala position för den aktuella insignalen och lagra dem i minnet.

4 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

■ Justera bildskärpan manuellt (FAS/PIXELJUSTERA)

Du kan justera bildskärpan på följande sätt.

1 Ställ upplösningen på 1280 · 1024 på datorn.

2 Sätt I CD-ROM-skivan.

3 Starta CD-ROM-skivan, välj region och modell och visa sedan testmönstret.

För Windows

Huvudmenyn visas på skärmen.

5 Välj (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj FAS genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FAS visas på skärmen.

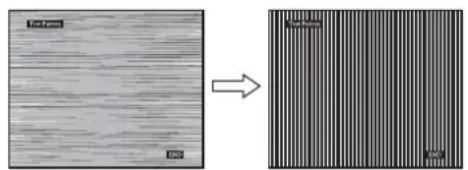

7 Tryck på ↓/↑-knapparna tills de horisontella linjerna minimerats.

Justera så att de horisontella linjerna minimeras.

Raw Pattern Fillet → Raw Pattern Fillet

8 Tryck på OK-knappen.

Syns vertikala linjer över hela skärmen ställer du in pixeljusteringen genom att utföra följande steg.

9 Välj PIXELJUSTERA genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn PIXELJUSTERA visas på skärmen.

10 Tryck på ↓/↑-knapparna tills de vertikala linjerna försvinner.

Justera tills de vertikala linjerna försvinner.

11 Stäng testmönstret genom att klicka på END på skärmen.

12 Tryck på OK-knappen.

13 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

■ Justera bildens position manuellt (H CENTRERING/V CENTRERING)

Om bilden inte är centrerad till mitten av skärmen justerar du centreringen på följande sätt.

1 Ställ upplösningen på 1280 · 1024 på datorn.

2 Sätt I CD-ROM-skivan.

3 Starta CD-ROM-skivan, välj region och modell och visa sedan testmönstret.

För Windows

Huvudmenyn visas på skärmen.

5 Välj A (BILD) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

6 Välj H CENTRERING eller V CENTRERING genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

7 Centrera testmönstret på skärmen genom att trycka på ↓/↑-knapparna.

8 Stäng testmönstret genom att klicka på END på skärmen.

9 Tryck på OK-knappen.

10 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Återgå till menyskärmen.

Justera färgtemperaturen (FÄRG)

Du kan välja bildens färgnivå för det vita färgfältet från de standardinställda färgtemperaturerna.

Om det behövs kan du också fininställa färgtemperaturen.

Du kan ställa in färgtemperaturen för vart och ett av bildskärmens ljusstyrkelägen.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Välj (FÄRG) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn FÄRG visas på skärmen.

3 Välj önskad färgtemperatur genom att trycka på ↓/ ↑-knapparna, tryck sedan på OK-knappen.

Vita färger ändras från en blåaktig nyans till en rödaktig när färgtemperaturen sänks från 9300K (ursprunglig inställning) till 6500K.

När du valt "ANVÄNDARE" som inställning för skärmens ljusstyrka kan du ställa färgtemperaturen på "sRGB".

Om du väljer "sRGB", ställs färgerna in efter sRGB-profilen.

(Färginställningen sRGB är en industristandard som definierar färgrymden för datorprodukter.) Om du väljer "sRGB" måste du också ställa in datorn på sRGB-profilen.

Obs!

- Färgen kan inte ställas in på sRGB-profilen om den dator du använder inte är sRGB-kompatibel.

- När FÄRG är ställd på sRGB kan du inte justera KONTRAST, LJUSSTYRKA eller GAMMA.

Finjustera färgtemperaturen (ANV JUSTERING)

ANV JUSTERING R 128 G 128 B 128 1280 1024 60 Hz x OK EX I

1 Välj JUSTERA genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.
Menyn ANV JUSTERING visas på skärmen.

2 Välj R (röd) eller B (blå) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen. Justera sedan färgtemperaturen genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Eftersom den här inställningen ändrar färgtemperaturen genom att öka eller minska färgkomponenterna R och B i förhållande till G (grön) har färgkomponenten G ett fast värde.

3 Välj ⬆ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Den nya färginställningen lagras i minnet för ANVÄNDARE och hämtas in automatiskt varje gång du väljer ANVÄNDARE.

Huvudmenyn visas på skärmen.

Ändra gammainställningen (GAMMA)

Du kan associera skärmbildens färgnyans till bildens ursprungliga färgnyans.

1 Tryck på MENU-knappen.
Huvudmenyn visas på skärmen.
2 Välj γ (GAMMA) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.
Menyn GAMMA visas på skärmen.
3 Välj önskat läge genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Med det här alternativet kan du göra bildkonturerna skarpare.

1 Tryck på MENU-knappen.
Huvudmenyn visas på skärmen.
2 Välj (SKÄRPA) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.
Menyn SKÄRPA visas på skärmen.
3 Justera skärpan genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Ändra menyns position (MENYPOSITION)

Du kan ändra menyns position t.ex. om den skulle ligga i vägen för en bild på skärmen.

1 Tryck på MENU-knappen.
Huvudmenyn visas på skärmen.

2 Välj (MENYPOSITION) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn MENYPOSITION visas på skärmen.

3 Välj önskad position genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Det finns tre positioner att välja mellan; upptill, i mitten och undertill på skärmen.

Ändra ingång automatiskt (INGÅNGSSÖKNING)

Om du väljer AUTO PÅ i menyn INGÅNGSSÖKNING identifierar bildskärmen automatiskt en insignal från en ingång och ändrar ingång automatiskt innan bildskärmen växlar över till energisparläge.

1 Tryck på MENU-knappen.
Huvudmenyn visas på skärmen.

2 Fortsätt att trycka på ↓-knappen tills ikonen för önskat alternativ visas.

3 Välj (INGÅNGSSÖKNING) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn INGÅNGSSÖKNING visas på skärmen.

4 Välj önskat läge genom att trycka på ↓/↑ -knapparna, tryck sedan på OK-knappen.

• AUTO PÅ:När det inte finns någon insignal i den valda ingången eller när du väljer en ingång med ↓/↑
  -knappen på bildskärmen och ingången saknar insignal, visas skärmmeddelandet (sid. 17) och bildskärmen söker automatiskt insignal från en annan ingång så att ingången kan ändras.
  När ingången ändrats, visas den valda ingången på den övre vänstra delen av skärmen.
  Om det inte finns någon insignal växlar bildskärmen automatiskt över till energisparläge.

- AUTO AV:Ingången ändras inte automatiskt. Byt ingång genom att trycka på ↓/↑-knapparna.

Välja språk för skärmmenyerna (LANGUAGE)

Du kan ändra språket som används för menyerna och de meddelanden som visas på skärmen.

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Fortsätt att trycka på ↓-knappen tills ikonen för önskat alternativ visas.

3 Välj (LANGUAGE) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn LANGUAGE visas på skärmen.

4 Välj språk genom att trycka på knapparna ↓/↑ och tryck sedan på OK.

• ENGLISH: Engelska
• FRANÇAIS: Franska
• DEUTSCH: Tyska
- ESPAÑOL: Spanska
• ITALIANO: Italienska
• NEDERLANDS: Nederländska
• SVENSKA
• РУССКИЙ: R y s k a
• : 田本語ska
• : Kinesiska

Ytterligare inställningar

Du kan justera följande alternativ:

• ÄTERSTÄLL →←
  • MENYLÅS

1 Tryck på MENU-knappen.

Huvudmenyn visas på skärmen.

2 Fortsätt att trycka på ↓-knappen tills ikonen för önskat alternativ visas.
3 Välj önskat alternativ genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Justera det valda alternativet med hjälp av följande instruktioner.

- Återställa justeringarna till sina ursprungliga inställningar

Du kan återställa justeringarna till de ursprungliga inställningarna.

1 Välj →← (ÅTERSTÄLL) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn ÅTERSTÄLL visas på skärmen.

2 Välj önskat läge genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

• OK: Återställa alla justeringar till de ursprungliga inställningarna. Inställningen för 📄LANGUAGE) återställs inte på det här sättet.
• AVBRYT: Avbryta återställningen och återgå till menyskärmen.

■ Låsa menyerna och kontrollerna

Du kan låsa kontrollen av knapparna så att du förhindrar oavsiktliga justeringar och/eller återställning.

1 Välj O _π (MENYLÅS) genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

Menyn MENYLÅS visas på skärmen.

2 Välj PÅ eller AV genom att trycka på ↓/↑-knapparna, tryck sedan på OK-knappen.

• PÅ: Bara ⏻ (ström) omkopplaren kan användas. Försöker du utföra någon annan funktion visas ikonen ON (MENYLÅS) på skärmen.
• AV: Ställ (HENYLÅS) på AV. Om du ställer alternativet (MENYLÅS) på PÅ kan du bara välja det här menyalternativet.

Tekniska funktioner

Energisparfunktion

Den här bildskärmen uppfyller de riktlinjerna för energibesparing som tagits fram av VESA,ENERGY STAR och NUTEK. Om bildskärmen är ansluten till en dator eller grafikkort som hanterar DPMS (Display Power Management Signaling) minskar bildskärmen automatiskt strömförbrukningen på det sätt som visas nedan.

Energiläge Strömförbrukning ⏻ (ström) indikator
normal drift 45 W (max.) grön
aktiv av*	1,0 W (max.) orange
(deep sleep)**
ström av 1,0 W (max.) av

* När datorn går in i läget "aktiv av" tas ingen insignal emot och INGEN INSIGNAL visas på skärmen. Efter 5 sekunder går bildskärmen in i energisparläget.

** "deep sleep" är ett energisparläge som definierats av Environmental Protection Agency.

Minska strömförbrukningen

(|:○- l ä g e t )

Om du ställer läget |SVAG genom att trycka på - knappen på bildskärmens framsida sänks bakgrundsbelysningen och strömförbrukningen minskas.

Tryck flera gånger på knappen | iöls SVAG visas.

| : SVAG

SVAG visas på skärmen och bakgrundsbelysningens nivå sänks. SVAG stängs automatiskt efter ungefär 5 sekunder.

Funktion för automatisk bildkvalitetsjustering (endast för analog RGB signal)

När bildskärmen tar emot en insignal justeras bildens position och skärpa (fas/pixeljustering) automatiskt så att en skarp bild visas på skärmen.

Det fabriksinställda läget

För att uppnå en så god bildkvalitet som möjligt i bildskärmens mitt jämförs den mottagna insignalen automatiskt med de fabriksinställda lägen som finns lagrade i bildskärmens minne. Om insignalen överensstämmer med något av de fabriksinställda lägena visas bilden automatiskt på skärmen med rätt inställningar.

Om insignalen inte stämmer med något av de fabriksinställda lägena

När bildskärmen tar emot en insignal som inte stämmer överens med något av de fabriksinställda lägena aktiveras funktionen för automatisk justering av bildkvaliteten. På det sättet garanteras du att alltid få en skarp skärmbild (inom följande frekvensintervall): Horisontell frekvens: 28 – 80 kHz Vertikal frekvens: 48 – 75 Hz

Första gången en insignal, som inte stämmer överens med något av de fabriksinställda lägena, tas emot tar det längre tid än vanligt innan bilden visas på skärmen, eftersom den automatiska inställningen tar en liten stund att utföra. Eftersom den nya inställningen lagras i bildskärmens minne visas bilden i fortsättningen lika snabbt som om signalen motsvarat något av de fabriksinställda lägena.

Om du justerar fas, pixeljustering och bildpositionen manuellt

För vissa insignaler kan det hända att bildskärmens funktion för automatiskt bildjustering inte klarar av att till hundra procent justera bildens position, fas och pixeljustering. I så fall kan du utföra dessa justeringar manuellt (sid. 12). När du har utfört dessa inställningar manuellt lagras de i minnet som ett användarläge och hämtas automatiskt in när bildskärmen tar emot samma insignal igen.

Obs!

När funktionen för automatisk bildkvalitetsjustering är aktiverad kan du bara använda ⏻ (ström) omkopplaren.

Felsökning

Läs igenom följande avsnitt innan du kontaktar teknisk support.

Skärmmeddelanden

Om något är fel på insignalen visas ett av följande meddelanden på skärmen. Hur du löser problemet, se "Symptom och åtgärder" på sidan 18.

Om UTANFÖR FREKVENSOMFÅNG visas på skärmen

Det här är ett tecken på att insignalen inte stämmer överens med specifikationerna för bildskärmen. Kontrollera följande alternativ.

Om "xxx.xkHz/ xxxHz" visas

Det här är ett tecken på att antingen den horisontella eller den vertikala frekvensen inte stämmer överens med bildskärmens specifikationer.

Siffrorna anger den horisontella och vertikala frekvensen för den aktuella insignalen.

Om "UPPLÖSNING > 1280 · 1024" visas

Det här är ett tecken på att upplösningen inte stämmer överens med bildskärmens specifikationer (1280 · 1024 eller lägre).

Om INGEN INSIGNAL visas på skärmen

Det här betyder att bildskärmen för tillfället inte tar emot någon signal.

INFORMATION INGEN INSIGNAL INSIGNAL1:DVI-D GÀ T I L L ENERGI SPAR

GÅ TILL ENERGISPAR

Bildskärmen växlar över till energisparläge ungefär 5 sekunder efter det att meddelandet visades.

Om KABEL EJ ANSLUTEN visas på skärmen

Det här är ett tecken på att videokabeln har kopplats ur.

Symptom och åtgärder

Om ett problem har orsakats av den anslutna datorn eller annan utrustning får du mer information om hur du ska lösa problemet i bruksanvisningen till den anslutna utrustningen.

Använd självdiagnosfunktionen (sid. 20) om följande rekommendationer inte löser problemet.

Symptom Kontrollera följande
Ingen bild

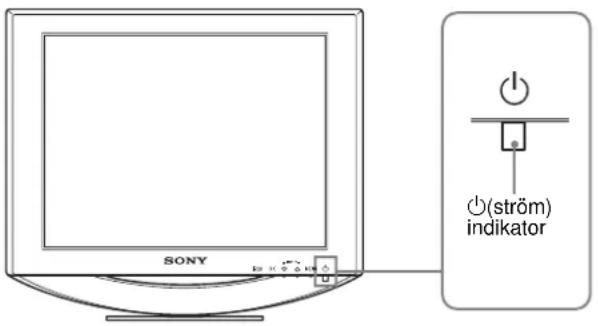

Om ⏻ (ström) indikatorn inte lyser eller om ⏻ (ström) indikatorn inte tänds när du trycker på ⏻ (ström),	• Kontrollera att nätkabeln är korrekt ansluten.
Om ⏻ (ström)indikatorn lyser grönt,	• Använd självdiagnosfunktionen (sid. 20).
Om KABEL EJ ANSLUTEN visas på skärmen,	• Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 7).• Se efter så att inte stiften i kontakten till videoingången är böjda eller intryckta.• Du har använt en annan videokabel än den som följde med skärmen. Om du ansluter med en annan videokabel än den som följde med kan det hånda att KABEL EJ ANSLUTEN visas på skärmen innan bildskärmen växlar över till energisparläget. Det är inte ett tecken på att något är fel.
Om INGEN INSIGNAL visas på skärmen eller om ⏻ (ström) strömindikatorn lyser orange,	• Kontrollera att signalkabeln är korrekt ansluten och att alla kontakter sitter som de ska (sid. 7).• Kontrollera att stiften i videoingången inte är böjda eller intryckta.■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmen• Datorn är i energisparläge. Tryck på en tangent på tangentbordet eller rör på musen.• Kontrollera att grafikkortet är korrekt installerat.• Kontrollera att datorn är påslagen.• Starta om datorn.
Om UTANFÖR FREKVENSOMFÅNG visas på skärmen,	■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmen• Kontrollera att bildskärmsfrekvensen ligger inom det intervall bildskärmen är konstruerad för. Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och justerar datorns grafikkort inom följande intervall:Horisontell frekvens: 28 – 80 kHz (analog RGB), 28 – 64 kHz (digital RGB)Vertikal frekvens: 48 – 75 Hz (analog RGB), 60 Hz (digital RGB)Upplösning: 1280 · 1024 eller lägre
Om du använder Windows och bytt ut en äldre bildskärm mot den här,	• Har du bytt ut en gammal bildskärm mot den här ansluter du den äldre bildskärmen och gör följande. Välj "SONY" från listan "Manufacturers" och välj "SDM-HS74" eller "SDM-HS74P" från listan "Models" i fönstret för val av enheter i Windows. Om modellnamnet för den här bildskärmen inte visas i listan "Models" kan du försöka med "Plug & Play".
Om du använder ett Macintosh-system,	• Om du använder en Macintosh-adapter (medföljer ej) kontrollerar du att Macintosh-adaptern och videokabeln är korrekt anslutna (sid. 7).
Bilden flimrar, hoppar, oscillar eller är förvrängd	• Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 12).• Du kan pröva att ansluta bildskärmen till ett annat vägguttag, helst på en annan el-fas.■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmen• Ta grafikkortets bruksanvisning till hjälp för rätt bildskärmsinställning.• Bekräfta att grafikläget (VESA, Macintosh 19" Color osv.) och insignalens frekvens kan hanteras av den här bildskärmen. Även om frekvensen ligger inom rätt intervall kan vissa grafikkort ha en synkpuls som är för smal för att bildskärmen ska kunna synka korrekt.• Justera datorns uppdateringsintervall (vertikal frekvens) för att få bästa möjliga bildkvalitet.
Bilden är suddig • Justera ljuststyrka och kontrast (sid. 12).Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 12).■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäll in upplösningen på SXGA (1280 · 1024) på datorn.
Bilden "spökar"	Undvik att använda videoförlängningskablar och/eller videokopplingsdosor.Kontrollera att alla kontakter sitter som de ska i sina anslutningar.
Bilden är inte centrerad eller har inte rätt storlek (endast för analog RGB signal)	Justera pixeljusteringen och fasen (sid. 12).Justera bildens position (sid. 13). Tänk på att vissa videolägen inte fyller ut bildskärmen till kanterna.
Bilden är för liten	■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäll in datorns upplösning enligt upplösningen på bildskärmen.
Bilden är mörk	Justera ljuststyrkan i menyn LJUSTYRKA (sid. 12).Justera bakgrundsbelysningen (sid. 11).Justera ljuststyrkan med hjälp av -knappen (sid. 10).Det tar några minuter för bildskärmen att bli ljus efter det att du slagit på strömmen till den.
Du kan se ett vågformat eller elliptiskt mönster (moaré)	Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 12).
Färgen är inte enhetlig	Justera pixeljusteringen och fasen (endast för analog RGB signal) (sid. 12).
Vitt ser inte ut som vitt	Justera färgtemperaturen (sid. 13).
Bildskärmens knappar verkar inte fungera( Orisas på skärmen)	Om menylåset är ställd på PÅ ställer du det på AV (sid. 15).
Bildskärmen stängs av efter en stund	■ Problem orsakade av en dator eller annan ansluten utrustning och som inte orsakats av bildskärmenStäng av datorns energisparläge.
Den upplösning som visas på menyskärmen är felaktig	Beroende på grafikkortets inställningar kan det hända att den upplösning som visas på menyskärmen inte är densamma som den som är inställd på datorn.

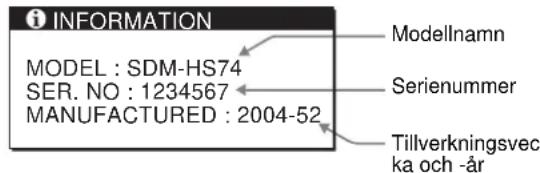

Visa informationen för den här bildskärmen

När bildskärmen tar emot en videosignal trycker du in MENU-knappen under mer än 5 sekunder tills informationsrutan visas.

Stäng informationsfönstret genom att trycka på MENU-knappen igen.

MENU

Exempel

INFORMATION MODEL : SDM-HS74 SER. NO : 1234567 MANUFACTURED : 2004-52 Modellnamn Serienummer Tillverkningsvec ka och -år

Även om modellbeteckningarna som användes vid registreringen för säkerhetsstandarden är SDM-HS74/ och SDM-HS74P/, används modellbeteckningarna SDM-HS74 och SDM-HS74P vid försäljningen och i den här bruksanvisningen.

Om du stsår inför ett problem som du inte kan lösa kontaktar du din auktoriserade Sony-återförsäljare och ger dem följande information:

• Modellnamn: SDM-HS74 eller SDM-HS74P
- Serienummer
• Detaljerad beskrivning av problemet
- Inköpsdatum
- Namn och specifikationer för dator och grafikkort

Funktion för självdiagnos

Den här bildskärmen är utrustad med en funktion för självdiagnos. Om problemet ligger hos bildskärmen eller datorn/datorerna visas inget på bildskärmen och ⏻ (ström) indikatorn lyser grönt. Om ⏻ (ström) indikatorn lyser orange betyder det att datorn är i energisparläget. Tryck på en tangent på tangentbordet eller rör på musen.

SONY (ström) indikator

Om bilden försvinner från skärmen och ⏻ (ström) indikatorn lyser grönt

1 Slå av strömmen med ⏻ (ström) omkopplaren och koppla bort videokabeln från bildskärmen.
2 Slå på strömmen till bildskärmen genom att trycka på ⏻ (ström) omkopplaren.

Bildskärmen fungerar som den ska om alla fyra färgstaplarna (vit, röd, grön, blå) visas. Koppla tillbaka videokabeln och kontrollera att datorn fungerar som den ska.

Om färgstaplarna inte visas kan det betyda att det är något fel på bildskärmen. Informera din auktoriserade Sony-återförsäljare om bildskärmens status.

Se till att du har skrivit ned bildskärmens modellnamn och serienummer. Skriv också ned uppgifter om datorns och grafikkortets märke och modell.

Specifikationer

SDM-HS74/SDM-HS74P

LCD-skärm Paneltyp: a-Si TFT aktiv matris

Bildstorlek: 17,0 tum

Insignalens format RGB-drivfrekvens*

Horisontell frekvens: 28 – 80 kHz

(Analog RGB)

28 - 64 kHz

(Digital RGB)

Vertikal frekvens: 48 – 75 Hz

(Analog RGB)

60 Hz

(Digital RGB)

positiv eller negativ

(Separat horisontell och vertikal

eller sammansatt synk)

0,3 Vp-p, 75 Ω, negativ

(Synk på grön)

Strömförsörjning 100

-240 V, 50 - 60 Hz,

Max. 1,0 A

Strömförbrukning Max. 45 W

Storlek (bredd/höjd/djup) Bildskärm (upprätt):

Vikt Ca. 5,7 kg (med ställ)

Plug & Play DDC2B

Tillbehör Se sid. 7.

* Rekommenderad horisontell och vertikal timing

• Horisontellt synkpulsförhållande ska vara större än 4,8% av den totala horisontella tiden eller 0,8 μs, beroende på vilket värde som är störst.
• Horisontell släcksignalpulsbredd bör överstiga 2,5 μsek.
• Vertikal släcksignalpulsbredd bör överstiga 450 μsek.

Utförande och specifikationer kan ändras utan föregående meddelande.

TFT LCD Color Computer Display

Gebruiksaanwijzing.

NL

SDM-HS74/

SDM-HS74P/

Owner's Record
