РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDMHS74P SONY

Инструкция по эксплуатации.

RU

SDM-HS74/

SDM-HS74P/

Owner's Record

Меры предосторожности 4

Идентификация деталей и органов управления....5

Подготовка к работе....7

Подготовка к работе 1: Подключите дисплей к компьютеру . 7

Подготовка к работе 2: Подключите кабель питания ..... 8

Подготовка к работе 3: Закрепление кабелей и установка задней крышки на место....8

Подготовка к работе 4: Включение монитора и компьютера . 9

Регулировка наклона 9

Выбор входного сигнала (кнопка INPUT)....9

Подстройка монитора....10

Настройка необходимой яркости ..... 10

Перемещение по экранному меню ..... 10

Регулировка подсветки (ПОДСВЕТКА) 11

Регулировка контрастности (КОНТРАСТ) ..... 12

Регулировка уровня черного цвета изображения (ЯРКОСТЬ) 12

Регулировка резкости и центровки изображения (ЭКРАН) (только для аналогового сигнала RGB) 12

Подстройка цветовой температуры (ЦВЕТ) ..... 13

Изменение настройки гаммы (GAMMA) 14

Регулировка резкости (РЕЗКОСТЬ)....14

Изменение положения экранного меню (ПОЗ МЕНЮ) ..... 14

Автоматическое изменение входного сигнала (РАСПОЗН ВХОДА) 14

Выбор языка в экранном меню (LANGUAGE) ..... 15

Дополнительные настройки....15

Технические особенности .....16

Функция экономии энергии 16

Снижение потребления энергии (режим 16

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB) 16

Устранение неисправностей .....17

Экранные сообщения....17

Симптомы неполадок и действия по их устранению ..... 18

Функция самодиагностики....20

Технические характеристики .....21

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

• Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети. Для покупателей в США
  При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC. Для покупателей в Великобритании
  При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

• В местах, подверженных воздействию высоких температур, например, рядом с батареями, нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света. Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.
• В местах, где присутствует вибрация или резкие механические воздействия.
• Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.
• В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Обслуживание экрана ЖКД

• Не оставляйте экран ЖКД в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте экран ЖКД. Не кладите тяжелые предметы на экран ЖКД. Это может привести к искривлению экрана или неисправности панели ЖКД.
• Если монитор используется в холодном месте, то на экране может появится остаточное изображение. Это не является неполадкой. Экран возвращается к обычному воспроизведению, как только температура становится нормальной.
• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появиться остаточное изображение. Остаточное изображение со временем исчезнет.
• Панель ЖКД нагревается во время работы. Это не является неполадкой.

Примечание по ЖКД (жидкокристаллическому дисплею)

Обратите внимание на то, что экран ЖКД изготовлен по высокоточной технологии. Однако на экране ЖКД могут постоянно появляться черные или светлые точки (красные, голубые или зеленые), а также неправильные цветные полосы или яркие пятна. Это не является неполадкой.

(Эффективное число точек: более 99,99%)

Уход

• Перед чисткой монитора обязательно отключите кабель питания из розетки.
• Протирайте экран ЖКД мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана ЖКД.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к дисплею, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности электронно-лучевой трубки.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами, может привести к ухудшению материалов или старению покрытия экрана ЖКД.

Транспортировка

• Отключите все кабели от монитора и, взявшись за опору и основание подставки дисплея обеими руками, перенесите его. Падение монитора может привести к травме или его повреждению.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Утилизация монитора

• Не выбрасывайте этот монитор вместе с другими бытовыми отходами.
• Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

Выключатель ⏻ (питание) и кнопки управления находятся внизу справа на передней панели монитора.

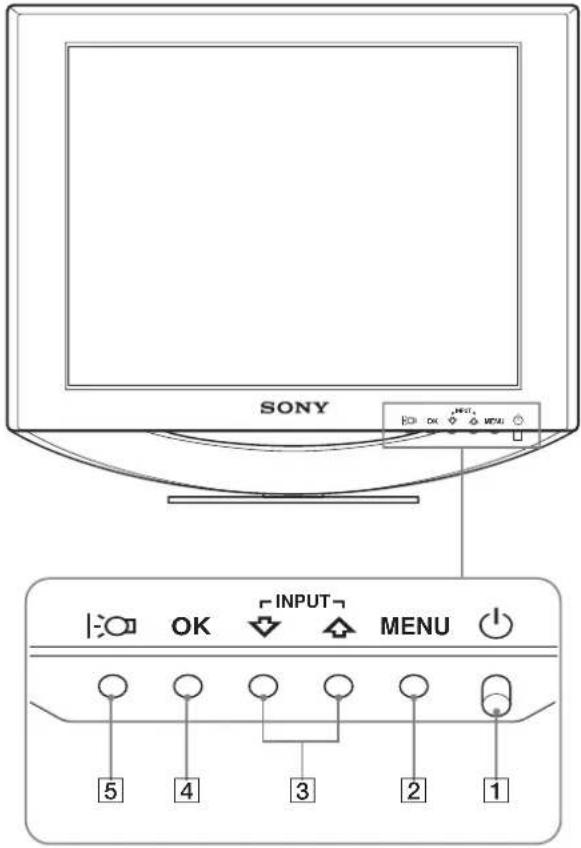

Вид спереди на дисплей ЖКД

SONY INPUT MENU 5 4 3 2 1

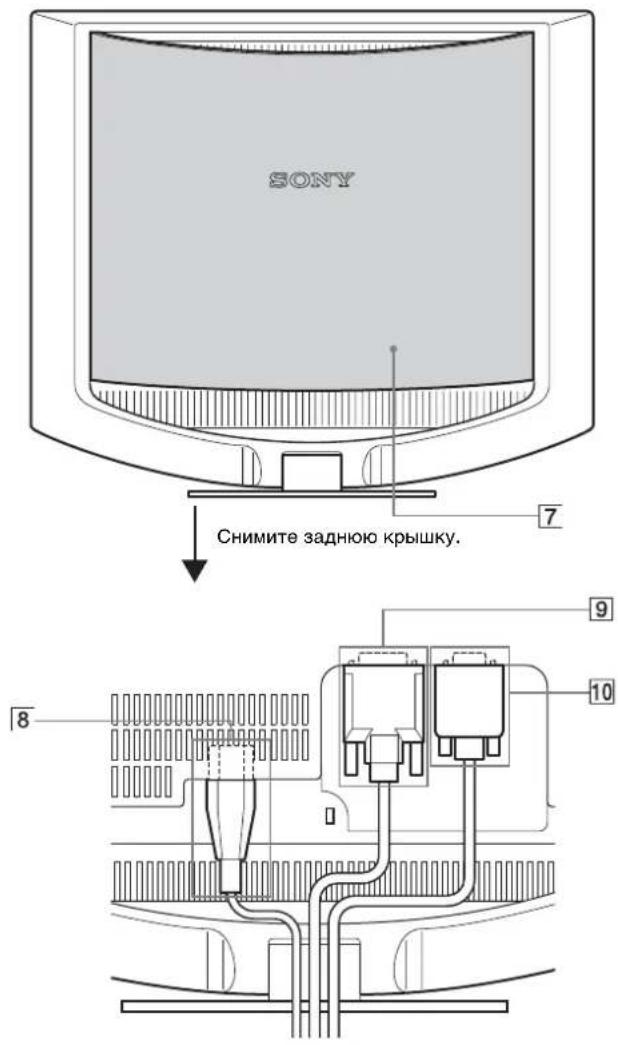

Вид сзади на дисплей

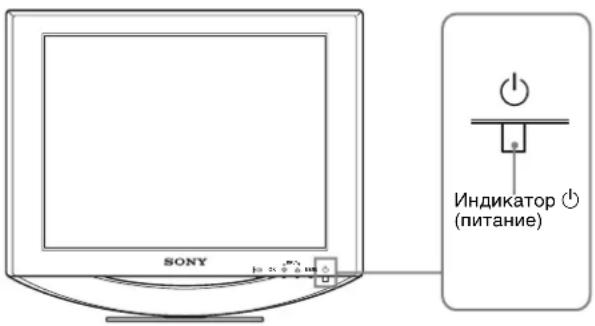

1 Выключатель и индикатор ⏻ (питание) (стр. 9, 16, 20)

Чтобы включить или выключить дисплей, нажмите выключатель ⏻ (питание) вверх.

Когда дисплей включен, индикатор горит зеленым, а когда монитор в режиме экономии энергии, он горит оранжевым.

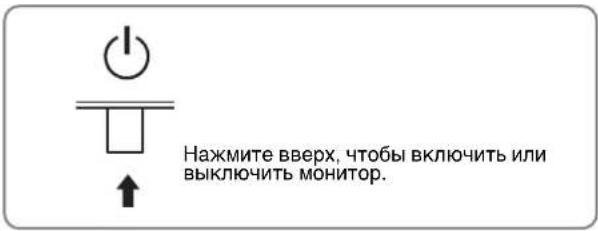

Нажмите вверх, чтобы включить или выключить монитор.

② Кнопка МЕНЮ (стр. 10, 11)

Эта кнопка отображает или закрывает главное меню.

3 Кнопки ↓/↑ (стр. 11)

Эти кнопки работают, как кнопки ↓/↑, при выборе элементов меню и выполнении настройки.

С помощью этих кнопок можно также переключать входной видеосигнал между ВХОД1 и ВХОД2, когда к монитору подключены два компьютера (это возможно, только когда меню отключено).

4 Кнопка ОК (стр. 11)

Эта кнопка выбирает элемент или применяет настройку в меню.

5 Кнопка ☐ (стр. 10)

Эта кнопка используется для изменения яркости экрана.

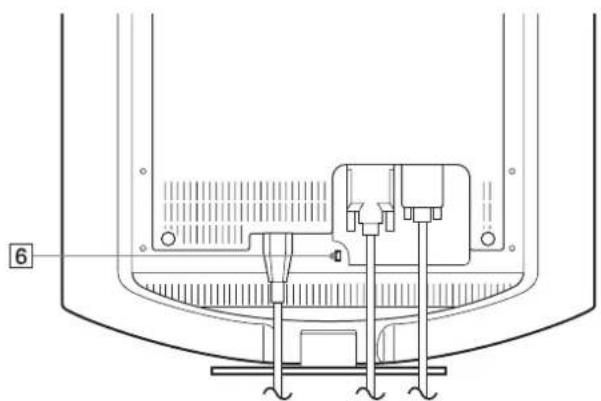

6 Отверстие защитной блокировки

Отверстие защитной блокировки необходимо использовать для систем безопасности Kensington Micro Saver Security System.

Micro Saver Security System - зарегистрированный товарный знак Kensington.

SONY Снимите заднюю крышку. 7 8 9 10

7 Задняя крышка (стр. 8)
Снимите эту крышку при подключении/отключении кабелей.
8 Гнездо AC IN (стр. 8)
Подключите кабель питания (прилагается).
⑨ Входное гнездо DVI-D (цифровой RGB) для ВХОД1 (стр. 7)
Через это гнездо подаются цифровые видеосигналы RGB, соответствующие DVI Rev. 1.0.
10 Входное гнездо HD15 (аналоговый RGB) для ВХОД2 (стр. 7)
Через это гнездо подаются аналоговый видеосигналы RGB (0,7 Vp-p, положит.) и сигналы синхронизации.

Подготовка к работе

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:

• Дисплей ЖКД
• Кабель питания
- Кабель видеосигнала HD15-HD15 (аналоговый RGB)
• Кабель видеосигнала DVI-D (цифровой RGB)
• Хомут для кабелей
- CD-ROM (программы для Windows и Macintosh, инструкции по эксплуатации и т.д.)
• Г арантийный талон
• Руководство по быстрой установке

Подготовка к работе 1: Подключите дисплей к компьютеру

Перед подключением монитор и компьютер должны быть выключены.

Примечания

• Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.
• Во избежание повреждения контактов на разъеме кабеля видеосигнала обязательно убедитесь в правильной ориентации разъема HD15.

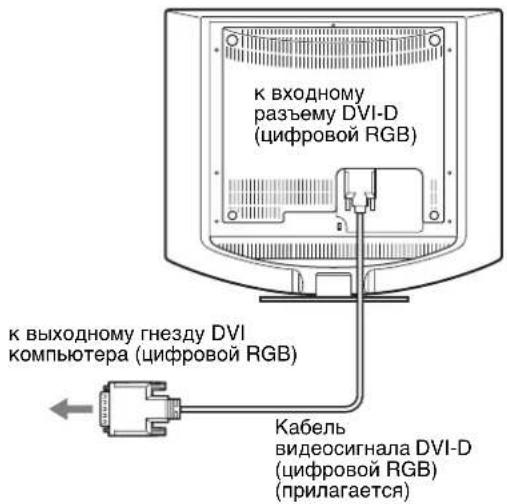

Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)

С помощью прилагаемого кабеля видеосигнала DVI-D (цифровой RGB) подключите компьютер к входному гнезду DVI-D монитора (цифровой RGB).

к входному разъему DVI-D (цифровой RGB) к выходному гнезду DVI компьютера (цифровой RGB) Кабель видеосигнала DVI-D (цифровой RGB) (прилагается)

Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD15 монитора (аналоговый RGB).

Подключите компьютер, как показано на следующих рисунках.

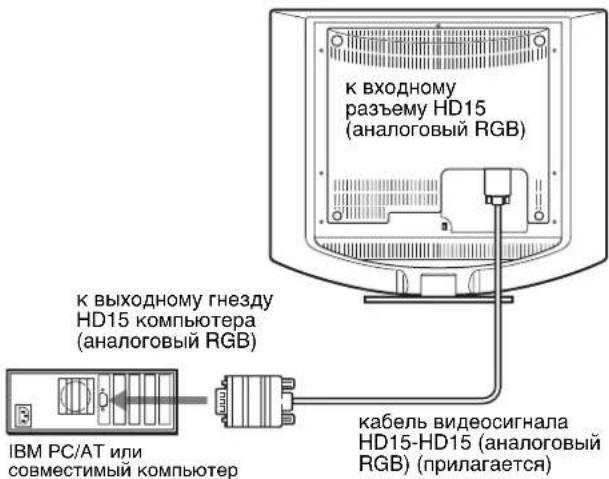

■ Подключение к компьютеру IBM PC/AT или совместимому с ним

к входному разъему HD15 (аналоговый RGB) к выходному гнезду HD15 компьютера (аналоговый RGB) IBM PC/AT или совместимый компьютер кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается)

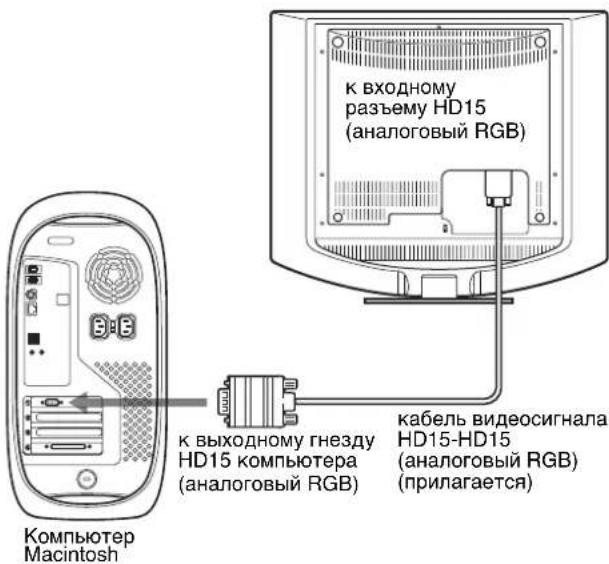

■ Подключение к компьютеру Macintosh

При подключении этого монитора к компьютеру Macintosh используйте при необходимости прилагаемый адаптер для Macintosh (не входит в комплект). Переходник для Macintosh необходимо подключать к компьютеру до подключения кабеля.

К входному разъему HD15 (аналоговый RGB) к выходному гнезду HD15 компьютера (аналоговый RGB) кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается) Компьютер Macintosh

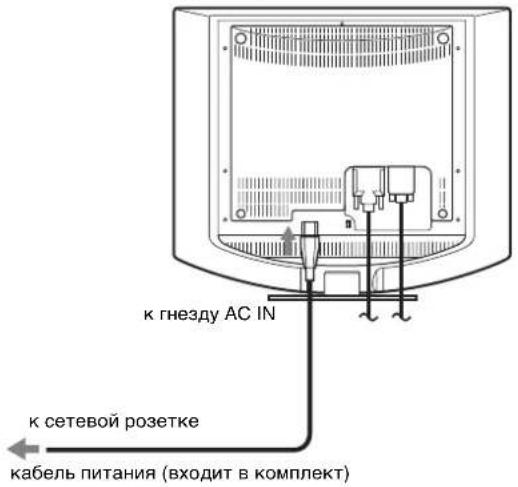

Подготовка к работе 2: Подключите кабель питания

Не включая монитор и компьютер, подключите сначала адаптер переменного тока и шнур питания к монитору, а затем включите его в розетку электропитания.

к гнезду AC IN к сетевой розетке кабель питания (входит в комплект)

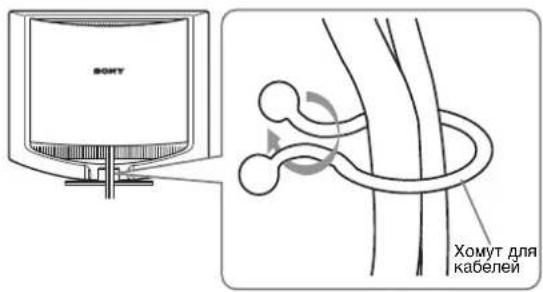

Подготовка к работе 3: Закрепление кабелей и установка задней крышки на место

1 Соберите кабели в пучок.

Используя прилагаемый хомут для кабелей, скрепите вместе все кабели в пучок.

Подготовка к работе 4: Включение монитора и компьютера

1 Нажмите выключатель ⏻ (питание) вверх. Индикатор ⏻ (питание) загорится зеленым.

2 Включите компьютер.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения.

Если на экране отсутствует изображение

• Убедитесь, что кабель питания и кабель видеосигнала подключены правильно.
• Если на экране появляется сообщение "НЕТ СИГНАЛА": Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.
• Если на экране появляется сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН": Убедитесь, что кабель видеосигнала подключен правильно.
• Если на экране появилась надпись "НЕДОПУСТ ГРАФ РЕЖИМ": Верните прежний монитор на место. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	аналоговый RGB цифровой RGB
Частота горизонтальной развертки	28 – 80 кГц 28 – 64 кГц
Частота вертикальной развертки	48 – 75 Гц 60 Гц
Разрешение	1280 · 1024 или менее	1280 · 1024 или менее

Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Установка специальных драйверов не требуется

Данный монитор отвечает требованиям стандарта "DDC" Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки станет 60 Гц. Так как мердания практически незаметны на мониторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

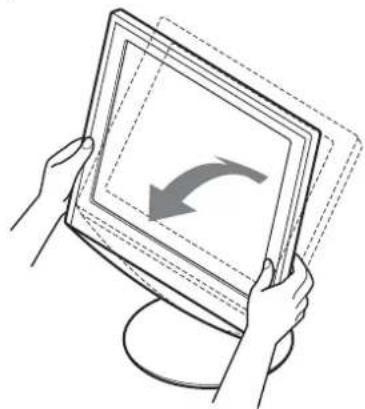

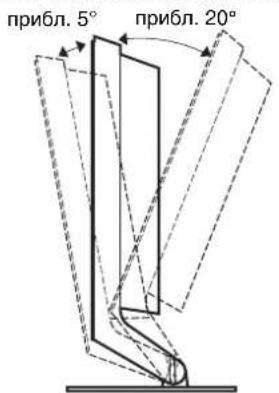

Регулировка наклона

Дисплей можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

Взявшись за нижние углы панели ЖКД, отрегулируйте наклон экрана.

Для удобства использования дисплея

Конструкция этого дисплея позволяет настроить его на удобный угол наклона. Отрегулируйте угол наклона дисплея в соответствии с высотой стола и стула, а также таким образом, чтобы свет не попадал в глаза, отражаясь от монитора.

Выбор входного сигнала (кнопка INPUT)

Нажмите кнопки ↓/↑.

Вводимый сигнал изменяется при каждом нажатии этих кнопок.

Экранное сообщение(появляется примерно на5 секунд в левом верхнемуглу)	Конфигурация входного сигнала
ВХОД1 : DVI-D Входное гнездо DVI-D(цифровой RGB) дляВХОД1
ВХОД2 : HD15 Входное гнездо HD15(аналоговый RGB) дляВХОД2

Подстройка монитора

Перед выполнением регулировок

Подсоедините монитор к компьютеру, а затем включите их.

Подождите не менее 30 минут перед выполнением регулировок для получения наилучших результатов.

Большая часть настроек монитора производится с помощью экранного меню.

Настройка необходимой яркости

Нажимая кнопку | можно изменить яркость экрана. При каждом нажатии кнопки | режим изменяется следующим образом.

ЯРКАЯ → СРЕДНЯЯ → ТЁМНАЯ → РУЧНАЯ → ЯРКАЯ...

При изменении параметра режима | 67ЯРКАЯ к ТЁМНАЯ яркость экрана снижается.

При выборе РУЧНАЯ можно изменять уровень подсветки, нажимая кнопки ↓/↑ так же, как при выборе ПОДСВЕТКА с помощью меню.

Только когда для режима установлено значение РУЧНАЯ, будут доступны пункты меню ПОДСВЕТКА, КОНТРАСТ и ЯРКОСТЬ (стр. 11). При выборе значения ТЁМНАЯ потребление энергии снижается (стр. 16).

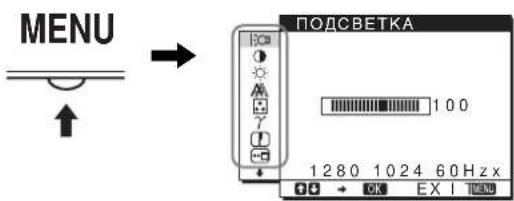

Перемещение по экранному меню

Нажмите кнопку МЕНЮ для отображения на экране главного меню (MENU). См. стр. 11 для получения подробных сведений о кнопке МЕНЮ.

MENU ПОДСВЕТКА 100 1280 1024 60 Hz x

С помощью кнопок ↓/↑ и ОК выберите значки, указанные на рисунке главного меню. На экране появляется одно из следующих меню: с 1 по 11. Удерживая нажатой кнопку ↓, прокрутите меню, пока не появятся значки в меню с 9 по 11. См. стр. 11 для получения дополнительных сведений об использовании кнопок ↓/↑ и ОК.

①ПОДСВЕТКА ☐ (стр. Выберите меню ПОДСВЕТКА, чтобы отрегулировать яркость и подсветку.

11)

ПОДСВЕТКА 100 1280 1024 60Hz x

② КОНТРАСТ Ⓧ (стр. 12) Выберите меню КОНТРАСТ, чтобы настроить контрастность изображения.

KOHT PACT 100 1280 1024 60 Hzx EX I 1000

③ ЯРКОСТЬ (стр. 12) Выберите меню ЯРКОСТЬ, чтобы отрегулировать яркость изображения (уровень черного цвета).

ЯРКОСТЬ 100 1280 1024 60Hz x

④ЭКРАН А(стр. 12) Выберите меню ЭКРАН, чтобы отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

ЭКРАН АВТОФОРМАТ ФАЗА ША Г ГОРИЗ ЦЕНТР ВЕРТИК ЦЕНТР 1280 1024 60Hz

5 ЦВЕТ (стр. 13) Выберите меню ЦВЕТ, чтобы отрегулировать цветовую температуру изображения. При этом настраиваются цветовые тона на экране. Когда в меню ЦВЕТ выбран параметр sRGB, нельзя выполнить настройку параметров меню КОНТРАСТ, ЯРКОСТЬ или GAMMA.

9300K 6500K sRGB РУЧНАЯ LHAСТРОЙКА 1280 1024 60Hz x

6 GAMMA γ(стр. 14) Выберите меню GAMMA, чтобы изменить цветовой оттенок изображения.

7РЕЗКОСТЬ (стр. Выберите меню РЕЗКОСТЬ для регулировки резкости кромок изображений.

PE3KOCb 1280 1024 60 Hzx EX I Item

8ПОЗ МЕНЮ (стр. 14)

Выберите меню ПОЗ МЕНЮ, чтобы изменить положение меню на экране.

ПОЗ МЕНО 1 280 1024 60 Hz x EXIT

9РАСПОЗН ВХОДА

(стр. 14) Выберите меню РАСПОЗН ВХОДА для автоматического изменения входного сигнала, прежде чем монитор перейдет в режим экономии энергии.

РАСПОЗН ВХОДА АВТОРАСП ВКЛ АВТОРАСП ВЫКЛ 1 280 1024 60 Hz x OK EXIT

10 LANGUAGE (стр.

Выберите LANGUAGE чтобы изменить язык, используемый для отображения меню и сообщений.

11 Другие меню (стр. 15)

Настройте следующие элементы меню. • СБРОС →… • БЛОКИРОВКА МЕНЮ ON

СБРОС OK OTMEHA 1 2 8 0 1 0 2 4 6 0 Hz x

■ Использование кнопок МЕНЮ, ↓/↑ и ОК

1 Отображение главного меню (MENU).

Нажмите кнопку МЕНЮ для отображения на экране главного меню (MENU).

2 Выберите меню, в котором необходимо выполнить подстройку.

Нажмите кнопки ↓/↑ для отображения нужного меню. Нажмите кнопку ОК для выбора элемента меню.

INPUT OK

3 Выполните подстройку меню.

Нажмите кнопки ↓/↑ для выполнения настройки, затем нажмите кнопку ОК. При нажатии кнопки ОК настройки сохраняются, а дисплей возвращается к предыдущему меню.

INPUT OK

4 Закройте меню.

Нажмите кнопку МЕНЮ один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 30 секунд.

■ Сброс настроек

Сбросить настройки можно с помощью меню СБРОС См. стр. 15 для получения подробных сведений о выполнении сброса настроек.

Регулировка подсветки (ПОДСВЕТКА)

Если экран слишком яркий, настройте подсветку, чтобы с ним было удобнее работать.

Примечание

Подсветку нельзя настроить, когда для режима установлено значение ЯРКАЯ, СРЕДНЯЯ или ТЁМНАЯ (стр. 10).

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора |:○○ (ПОДСВЕТКА) и нажмите кнопку ОК.

На экране появится меню ПОДСВЕТКА.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать уровень подсветки, и нажмите кнопку ОК.

Регулировка контрастности (КОНТРАСТ)

Настройте контрастность изображения.

Примечание

Контрастность нельзя настроить, когда для режима:☐ установлено значение ЯРКАЯ, СРЕДНЯЯ или ТЁМНАЯ (стр. 10).

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора Ⓧ (КОНТРАСТ) и нажмите кнопку ОК.

На экране появится меню КОНТРАСТ.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать контрастность, и нажмите кнопку ОК.

Регулировка уровня черного цвета изображения (ЯРКОСТЬ)

Настройте яркость изображения (уровень черного).

Примечание

Яркость нельзя настроить, когда для режима| установлено значение ЯРКАЯ, СРЕДНЯЯ или ТЁМНАЯ (стр. 10).

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ⚙ (ЯРКОСТЬ) и нажмите кнопку ОК.

На экране появится меню ЯРКОСТЬ.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать яркость, и нажмите кнопку ОК.

Регулировка резкости и центровки изображения (ЭКРАН) (только для аналогового сигнала RGB)

Примечание

В случае приема цифровых сигналов RGB с входного гнезда DVI-D регулировка не требуется.

■ Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране (стр. 16).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение настроено не полностью

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала. (См. описание функции АВТОФОРМАТ ниже.)

Если требуется выполнить дополнительную регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда дисплей получает такой же входной сигнал.

Возможно, эти настройки придется повторить, если изменен входной сигнал после повторного подключения компьютера.

■ Дальнейшие автоматические настройки качества изображения для текущего входного сигнала (АВТОФОРМАТ)

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ⚪ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

3 Нажмите кнопки ↓/↑ для выбора АВТОФОРМАТ и нажмите кнопку ОК.

Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

4 Нажмите кнопки ↓/↑ для выбора ↗ и нажмите кнопку OK.

Снова появится экран меню.

■ Регулировка резкости изображения вручную (ФАЗА/ШАГ)

Резкость изображения можно отрегулировать следующим образом.

1 Установите разрешение 1280 · 1024 на компьютере.

2 Вставьте компакт-диск.

3 Запустите компакт-диск, укажите регион и модель и отобразите тестовый шаблон. Для Windows

Выберите [Utility] → [Windows]/[Win Utility.exe].

Для Macintosh

Выберите [Utility] → [Mac]/[Mac Utility].

4 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

5 Нажмите кнопки ↓/↑ для выбора ⚫ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↓/↑ для выбора ФАЗА и нажмите кнопку ОК.

На экране появится меню ФАЗА.

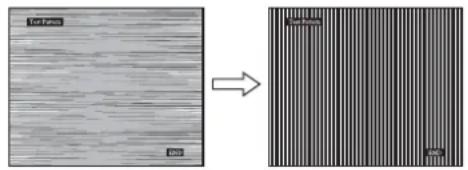

7 Нажимайте кнопки ↓/↑, пока горизонтальные полосы не станут минимальными. Отрегулируйте таким образом, чтобы горизонтальные полосы были минимальными.

Surface Diss

8 Нажмите кнопку ОК.

Вернитесь в меню ЭКРАН.

Если на всем экране видны вертикальные полосы, отрегулируйте шаг, выполнив следующие действия.

9 Нажмите кнопки ↓/↑ для выбора ШАГ и нажмите кнопку ОК.

На экране появится меню ШАГ.

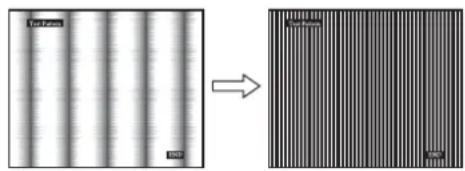

10 Нажимайте кнопки ↓/↑, пока не исчезнут вертикальные полосы.

Отрегулируйте таким образом, чтобы вертикальные полосы исчезли.

11 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.

12 Нажмите кнопку ОК.

Вернитесь в меню ЭКРАН.

13 Нажмите кнопки ↓/↑ для выбора ↩ и нажмите кнопку OK.

Снова появится экран меню.

■ Ручная регулировка положения изображения (ГОРИЗ ЦЕНТР/ВЕРТИК ЦЕНТР)

Если изображение расположено не по центру экрана, отрегулируйте центровку изображения следующим образом.

1 Установите разрешение 1280 · 1024 на компьютере.

2 Вставьте компакт-диск.

3 Запустите компакт-диск, укажите регион и модель и отобразите тестовый шаблон.

Для Windows

Выберите [Utility] → [Windows]/[Win Utility.exe].

Для Macintosh

Выберите [Utility] → [Mac]/[Mac Utility].

4 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

5 Нажмите кнопки ↓/↑ для выбора ⚫ (ЭКРАН) и нажмите кнопку OK.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↓/↑ для выбора ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР и нажмите кнопку ОК. На экране появится меню ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР.

7 Нажмите кнопки ↓/↑ для перемещения тестового шаблона в центр экрана.

8 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.

9 Нажмите кнопку ОК.

Вернитесь в меню ЭКРАН.

10 Нажмите кнопки ↓/↑ для выбора ↩ и нажмите кнопку OK.

Снова появится экран меню.

Подстройка цветовой температуры (ЦВЕТ)

Можно выбрать уровень цвета белого поля изображения из следующих настроек цветовой температуры по умолчанию.

Также при необходимости можно точно настроить цветовую температуру.

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ☐ (ЦВЕТ) и нажмите кнопку ОК.

На экране появится меню ЦВЕТ.

3 Нажмите кнопки ↓/↑ для выбора необходимой цветовой температуры, а затем нажмите кнопку ОК.

При уменьшении температуры с 9300К (настройка по умолчанию) до 6500К синеватые оттенки в белом цвете будут сменяться красноватыми.

Когда для параметра яркости на экране выбрано значение "РУЧНАЯ", можно выбрать цветовую температуру "sRGB."

При выборе параметра “sRGB” настройка цвета будет выполнена согласно профилю sRGB. (Модель смешения цветов sRGB (красный-зеленый-синий) является стандартным промышленным протоколом для описания цвета изображения в компьютерной продукции.) Если выбран параметр “sRGB”, цветовые настройки компьютера должны устанавливаться в соответствии с профилем sRGB.

Примечания

- Если подсоединенный компьютер или какое-либо другое оборудование не является совместимым с профилем sRGB, цвет не удастся настроить в соответствии с профилем sRGB.

- Когда в меню ЦВЕТ выбран параметр sRGB, нельзя выполнить настройку параметров меню КОНТРАСТ, ЯРКОСТЬ или GAMMA.

Точная настройка цветовой температуры (РУЧНАЯ НАСТР)

РУЧНАЯ НАСТР R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I

1 Нажмите кнопки ↓/↑ для выбора НАСТРОЙКА и нажмите кнопку ОК. На экране появится меню РУЧНАЯ НАСТР.

2 Нажмите кнопки ↓/↑ , чтобы выбрать R (красный) или B (синий), а затем нажмите кнопку OK. Затем нажмите кнопки ↓/↑ для настройки цветовой температуры, а потом нажмите кнопку OK. Поскольку эта настройка цветовой температуры изменяется путем увеличения или уменьшения составляющих R и B относительно G (зеленый), составляющая G остается неизменной.

3 Нажмите кнопки ↓/↑ для выбора элемента ⚙, а затем нажмите кнопку OK. Новая настройка цвета сохранится в памяти для элемента РУЧНАЯ и будет вызываться из памяти каждый раз при выборе элемента РУЧНАЯ. На экране появится главное меню.

Изменение настройки гаммы (GAMMA)

Можно сопоставить цветовой оттенок изображения на экране с цветовым оттенком изображения оригинала.

1 Нажмите кнопку МЕНЮ. На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора γ (GAMMA) и нажмите кнопку OK. На экране появится меню GAMMA.

3 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

Регулировка резкости (РЕЗКОСТЬ)

Регулировка выполняется для увеличения резкости кромок изображений и т.д.

1 Нажмите кнопку МЕНЮ. На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора элемента (РЕЗКОСТЬ) и нажмите кнопку ОК. На экране появится меню РЕЗКОСТЬ.

3 Нажмите кнопки ↓/↑, чтобы отрегулировать резкость, и нажмите кнопку ОК.

Изменение положения экранного меню (ПОЗ МЕНЮ)

Можно изменить положение меню, если оно загораживает изображение на экране.

1 Нажмите кнопку МЕНЮ. На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ➞ (ПОЗ МЕНЮ) и нажмите кнопку OK. На экране появится меню ПОЗ МЕНЮ.

3 Нажмите кнопки ↓/↑ для выбора необходимого положения, а затем нажмите кнопку ОК. Имеется три положения для верхней, средней и нижней части экрана соответственно.

Автоматическое изменение входного сигнала (РАСПОЗН ВХОДА)

Если выбрать значение АВТОРАСП ВКЛ в меню РАСПОЗН ВХОДА, монитор автоматически обнаружит входной сигнал с входного разъема и переключится на него, прежде чем монитор перейдет в режим экономии энергии.

1 Нажмите кнопку MENU. На экране появится главное меню.

2 Держите кнопку ↓ нажатой до появления значка необходимого параметра.

3 Нажмите кнопку ↓/↑, чтобы выбрать → (РАСПОЗН ВХОДА), и затем нажмите кнопку ОК. На экране появляется меню РАСПОЗН ВХОДА.

4 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

• АВТОРАСП ВКЛ: Если на выбранном входном разъеме отсутствует входной сигнал или если входной разъем выбирается с помощью кнопки ↓/↑ на мониторе и на этом разъеме отсутствует входной сигнал, на экране появится сообщение (стр. 17), и монитор автоматически проверит наличие входного сигнала на других входных разъемах и изменит вход. При изменении входа выбранный входной разъем отображается в левом верхнем углу экрана. При отсутствии входного сигнала монитор автоматически переходит в режим экономии энергии.

• АВТОРАСП ВЫКЛ: Автоматическое изменение входа не выполняется. Нажмите кнопку ↓/↑ для изменения входного разъема.

Выбор языка в экранном меню (LANGUAGE)

Можно изменить язык, используемый для отображения меню и сообщений на этом мониторе.

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Держите кнопку ↓ нажатой до появления значка необходимого параметра.

3 Нажмите кнопки ↓/↑ для выбора 📄 (LANGUAGE) и нажмите кнопку OK. На экране появится меню LANGUAGE.

4 Нажмите кнопки ↓/↑, чтобы выбрать язык, и нажмите кнопку OK.

•ENGLISH: Английский

•FRANÇAIS: Французский

•DEUTSCH: Немецкий

•ESPACOL: Испанский

•ITALIANO: Итальянский

•NEDERLANDS: Голландский

•SVENSKA: Шведский

•РУССКИЙ

- 日本語HСКИЙ

•中Китайский

Дополнительные настройки

Можно настроить следующие параметры:

• СБРОС →←

• БЛОКИРОВКА МЕНЮ

1 Нажмите кнопку МЕНЮ.

На экране появится главное меню.

2 Держите кнопку ↓ нажатой до появления значка необходимого параметра.

3 Нажмите кнопки ↓/↑ для выбора необходимого элемента, а затем нажмите кнопку ОК.

Настройте выбранный элемент параметра в соответствии со следующими указаниями.

■ Сброс данных настройки до значений по умолчанию

Можно сбросить настройки до значений по умолчанию.

1 Нажмите кнопки ↓/↑ для выбора →← (СБРОС) и нажмите кнопку ОК.

На экране появится меню СБРОС.

2 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

- OK: Сброс всех данных настройки до значений по умолчанию. Необходимо помнить, что этим способом нельзя сбросить настройку элемента (LANGUAGE).

- ОТМЕНА:Отмена сброса и возврат к экрану меню.

■ Блокировка меню и органов управления

Можно блокировать управление кнопками для предотвращения случайных настроек или сброса.

1 Нажмите кнопки ↓/↑ для выбора 0-π (БЛОКИРОВКА МЕНЮ) и нажмите кнопку ОК. На экране появится меню БЛОКИРОВКА МЕНЮ.

2 Нажмите кнопки ↓/↑, чтобы выбрать ВКЛ или ВЫКЛ, и нажмите кнопку ОК.

•ВКЛ: Работает только выключатель ⏻ (питание). При выполнении других операций на экране появится значок ФЕПОКИРОВКА МЕНЮ).

•ВЫКЛ:Устанавливает для элемента Оп (БЛОКИРОВКА МЕНЮ) значение ВЫКЛ. При установке для элемента ОпЛОКИРОВКА МЕНЮ) значения ВКЛ можно будет выбрать только этот элемент меню.

Технические особенности

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если монитор подключен к компьютеру или видеографическому адаптеру, поддерживающим стандарт DPMS (система передачи сигналов управления питанием монитора), монитор будет автоматически снижать потребление энергии согласно таблице ниже.

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻(питание)
обычная работа	45 Вт (макс.) горит зеленым
выход из активного состояния* (спящий режим)**	1,0 Вт (макс.) горит оранжевым
выключение	1,0 Вт (макс.) не горит

* Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экране появляется сообщение "НЕТ СИГНАЛА". Через 5 секунд монитор перейдет в режим экономии энергии.
** "спящий режим" определен агентством защиты окружающей среды (EPA).

Снижение потребления энергии (режим |☐)

Если для режима | установлено значения ТЁМНАЯ путем нажатия кнопки | опередней панели монитора, снизятся уровень подсветки и потребление энергии.

Нажмите несколько раз кнопку |;дока не появится надпись ТЁМНАЯ

І:ТЁМНАЯ

На экране появится индикация ТЁМНАЯ, и уровень подсветки снизится. Индикация ТЁМНАЯ автоматически исчезнет приблизительно через 5 секунд.

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB)

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим монитора, предварительно установленный на заводе

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме монитором входного сигнала, не соответствующего ни одному из предварительно установленных на заводе режимов, активизируется функция автоматической регулировки качества изображения монитора, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации монитора):

Частота горизонтальной развертки:

28–80 кГц

Частота вертикальной развертки:

48-75

Гц

Поэтому, когда на монитор первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, для отображения изображения требуется больше времени, чем обычно. Данные этой настройки автоматически сохраняются в памяти, поэтому в следующий раз монитор будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

В случае регулировки фазы, шага и положения изображения вручную

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого монитора может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 12). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на монитор поступают такие же входные сигналы.

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ^① (питание).

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. раздел "Симптомы неполадок и действия по их устранению" на стр. 18.

Если на экране появляется сообщение НЕДОПУСТ ГРАФ РЕЖИМ

Это указывает на то, что входной сигнал не соответствует характеристикам монитора. Проверьте следующее.

ИНФОРМАЦИЯ

НЕДОПУСТ ГРАФ РЕЖИМ
ВХОД1 : DV I -D
xxxx.xkHz/xxxxHz

Если на экране отображается "xxx.xkHz/ xxxHz" Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам монитора. Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

Если на экране отображается "РАЗРЕШЕНИЕ > 1280 · 1024"

Это указывает на то, что это разрешение не соответствует характеристикам монитора (1280 · 1024 или ниже).

Если на экране появляется сообщение НЕТ СИГНАЛА

Это указывает на то, что в настоящий момент сигнал не подается.

ИНФОРМАЦИЯ НЕТ СИГНАЛА ВХОД1 : DV I -D В ЭКОНОМНЫЙ Р

В ЭКОНОМНЫЙ РЕЖИМ

Примерно через 5 секунд после отображения сообщения монитор перейдет в режим экономии энергии.

Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН

Это указывает на то, что кабель видеосигнала отключен.

ИНФОРМАЦИЯ КАБЕЛЬ НЕ ПОДКЛЮЧЕН ВХОД1 : DV I -D

Симптомы неполадок и действия по их устранению

Если неполадка возникает в результате подключения монитора к компьютеру или другому оборудованию, обратитесь к инструкции по эксплуатации данного оборудования.

Если проблема не устраняется с помощью следующих рекомендаций, воспользуйтесь функцией самодиагностики (стр. 20).

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит или индикатор ⏻ (питание) не загорается при нажатии выключателя ⏻ (питание),	• Проверьте, правильно ли подключен кабель питания.
Если индикатор ⏻ (питание) горит зеленым,	• Используйте функцию самодиагностики (стр. 20).
Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключен кабель видеосигнала, который не входил в комплект поставки, перед переходом в режим экономии энергии на экране может отображаться сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН. Это не является неполадкой.
Если на экране появляется сообщение НЕТ СИГНАЛА или индикатор ⏻ (питание) горит оранжевым,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с монитором• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер установлен правильно.• Проверьте, включено ли питание компьютера.• Перезагрузите компьютер.
Если на экране появляется сообщение НЕДОПУСТ ГРАФ РЕЖИМ,	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с монитором• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и подстройте графический адаптер компьютера в следующих диапазонах.По горизонтали: 28 – 80 кГц (аналоговый RGB), 28 – 64 кГц (цифровой RGB)По вертикали: 48 – 75 Гц (аналоговый RGB), 60 Гц (цифровой RGB)Разрешение: 1280 · 1024 или меньше
Если используется система Windows и этот монитор устанавливается вместо старого,	• Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите “SDM-HS74” или “SDM-HS74P” в списке “Модели” в окне выбора устройств Windows. Если номер модели этого монитора не отображается в списке “Модели”, попробуйте воспользоваться функцией “Plug & Play”.
При использовании Macintosh, • При использовании переходника для Macintosh (не входит в комплект) убедитесь, что переходник для Macintosh и кабель видеосигнала подключены правильно (стр. 7).
Скачки, дрожание или волнообразные колебания изображения	• Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 12).• Попробуйте подключить монитор к другой сетевой розетке, желательно от другого контура.■ Неполадка, связанная с подключением компьютера или другого оборудования, а не с монитором• Обратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего монитора.• Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.) и частота входного сигнала соответствуют характеристикам монитора. Даже в подходящем частотном диапазоне некоторые графические адаптеры подают слишком узкий для корректной синхронизации монитора синхронизирующий импульс.• Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения.
Нечеткое изображение	Подстройте контрастность и яркость (стр. 12).Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 12).Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите на компьютере разрешение SXGA (1280 · 1024).
"Тени" на изображении	Не используйте удлинители видеокабелей и/или коммутаторы видеосигнала.Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения (только аналоговый сигнал RGB)	Отрегулируйте шаг и фазу (стр. 12).Отрегулируйте положение изображения (стр. 13). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое	Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите разрешение компьютера в соответствии с разрешением экрана.
Темное изображение • Отрегулируйте яркость, используя меню ЯРКОСТЬ (стр. 12).Отрегулируйте подсветку (стр. 11).Отрегулируйте яркость, используя кнопку (стр. 10).После включения монитор становится ярким через несколько минут.
Волнистые или муаровые разводы на экране	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 12).
Неравномерная окраска изображения	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 12).
Белый цвет не выглядит белым	Подстройте цветовую температуру (стр. 13).
Кнопки монитора не работают (на экране появляется Ⓞπ	Если для параметра блокировки меню установлено значение ВКЛ, измените его на ВЫКЛ (стр. 15).
Монитор через некоторое время отключается	Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомОтключите режим энергосбережения в компьютере.
На экране меню разрешение отображается неправильно	В зависимости от настройки видеоплаты разрешение, отображаемое на экране меню, может не совпадать с тем, что настроено на компьютере.

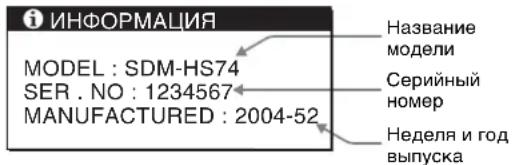

Отображение информации об этом мониторе В момент получения монитором видеосигнала нажмите кнопку MENU и не отпускайте ее в течение не менее 5 секунд, пока не появится информационное окно.

Чтобы это окно исчезло, нажмите кнопку MENU еще раз.

Пример

ИНФОРМАЦИЯ MODEL : SDM-HS74 SER . NO : 1234567 MANUFACTURED : 2004-52 Название модели Серийный номер Неделя и год выпуска

Несмотря на то, что в стандарте безопасности это изделие официально обозначается как SDM-HS74/ и SDM-HS74P/, в продаже и в этом руководстве будут использоваться названия SDM-HS74 и SDM-HS74P.

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию:

• Номер модели: SDM-HS74 или SDM-HS74P
• Серийный номер
• Подробное описание неисправности
• Дата покупки
• Название и характеристики Вашего компьютера и графического адаптера

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если возникает какая-либо проблема с монитором или компьютером (компьютерами), экран очистится, а индикатор ⏻ (питание) загорится зеленым. Если индикатор ⏻ (питание) горит оранжевым, то компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

SONY Индикатор (питание)

Ели изображение исчезает с экрана, а индикатор ⏻ (питание) горит зеленым

1 Выключите выключатель ⏻ (питание) и отсоедините кабели видеосигнала от монитора.
2 Включите монитор, нажав выключатель ⏻ (питание).

Если появятся все четыре цветные полоски (белая, красная, зеленая, синяя), то монитор работает корректно. Вновь подсоедините кабели к видеовходам и проверьте состояние компьютера (компьютеров).

Если цветные полоски не появляются, то монитор, возможно, неисправен. Проинформируйте местного официального дилера Sony о состоянии своего монитора.

Не забудьте предоставить название модели и серийный номер своего монитора. Также необходимо указать марку и модель компьютера и графического адаптера.

Технические характеристики

SDM-HS74/SDM-HS74P

Панель ЖКД Тип панели: активная матрица

a-Si TFT

Размер изображения: 17,0

ДЮЙМОВ

Формат входного сигнала

Рабочая частота RGB*

По горизонтали:

28 – 80 кГц (аналоговый RGB)

28 – 64 кГц (цифровой RGB)

По вертикали:

48 – 75 Гц (аналоговый RGB)

60 Гц (цифровой RGB)

Разрешение По горизонтали: макс.1280

точек

По вертикали: макс.1024 строк

Уровни входного сигнала

Аналоговый видеосигнал RGB

0,7 Vp-p, 75 Ω,

положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(отдельная по горизонтали

и вертикали

или комбинированная

синхронизация)

0,3 Vp-p, 75 Ω,

отрицательная

(Синхронизация по

зеленому)

Цифровой сигнал RGB (DVI):

TMDS (одно соединение)

Требования к источнику питания

100 - 240 В, 50 - 60 Гц,

макс. 1,0 А

Потребляемая мощность

макс. 45 Вт

Рабочая температура

5 - 35 °C

Размеры (ширина/высота/глубина)

Дисплей (вертикальный):

Прибл. 441 · 404 · 216 мм

Масса Прибл. 5,7 кг

Plug & Play DDC2B

Принадлежности См. стр. 7.

* Рекомендуемый режим синхронизации по горизонтали и вертикали

- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.

- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.

- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

TFT LCD Color Computer Display

Bruksanvisning

SE

SDM-HS74/

SDM-HS74P/

Owner's Record
