BEDIENUNGSANLEITUNG SDMHS74P SONY

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente. 5

Installation....7

Schritt 1: Anschließen des Bildschirms an den Computer .....7

Schritt 2: Anschließen des Netzkabels ....8

Schritt 3: Befestigen der Kabel und Anbringen der hinteren Abdeckung ....8

Schritt 4: Einschalten von Monitor und Computer....9

Einstellen der Neigung 9

Auswählen des Eingangssignals (Taste INPUT) 9

Einstellen des Monitors....10

Einstellen der gewünschten Helligkeit 10

Navigieren in den Menüs 10

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL) ... 11

Einstellen des Kontrasts (KONTRAST) 12

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT) ..... 12

Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM) (nur analoges RGB-Signal) 12

Einstellen der Farbtemperatur (FARBE)....13

Einstellen des Gammamodus (GAMMA) 14

Einstellen der Bildschärfe (SCHÄRFE)....14

Ändern der Menüposition (POSITION MENÜ) 14

Automatisches Umschalten des Eingangs (EINGANGSERKENN) 14

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE). . 15

Weitere Einstellungen....15

Technische Merkmale ....16

Die Energiesparfunktion 16

Verringern der Leistungsaufnahme (Modus) 16

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal). 16

Störungsbehebung ....17

Bildschirmmeldungen 17

Fehlersymptome und Abhilfemaßnahmen 18

Selbstdiagnosefunktion....20

Technische Daten 21

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards. Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
  • Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Display (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99%)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Wenn Sie den Monitor transportieren wollen, lösen Sie alle Kabel vom Monitor und fassen Sie den Fuß und den Arm des Bildschirmständers fest mit beiden Händen. Wenn Sie den Monitor fallenlassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Der Netzschalter ⏻ und die Steuertasten befinden sich unten rechts an der Vorderseite des Monitors.

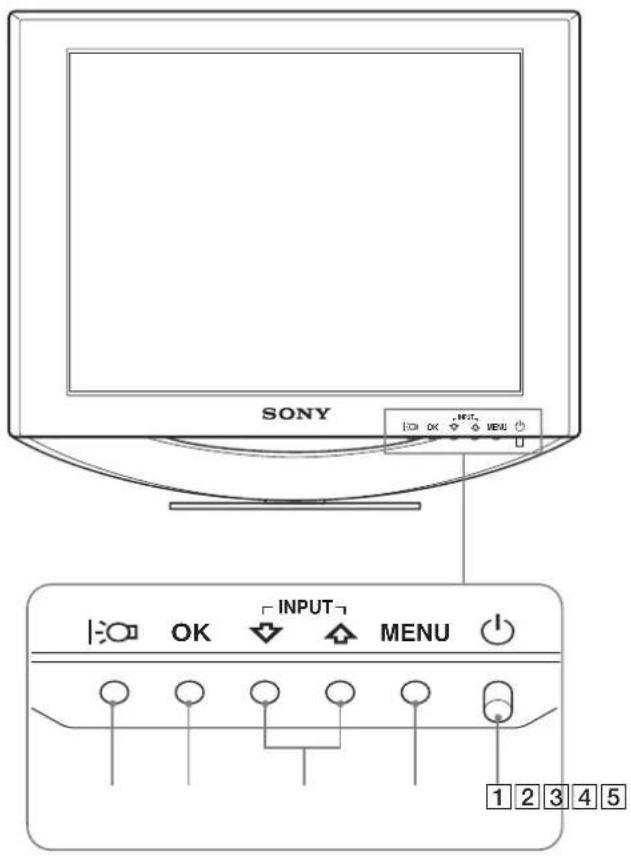

Vorderseite des LCD-Bildschirms

SONY OK M27 MENU INPUT MENU 1 2 3 4 5

Rückseite des Bildschirms

① Netzschalter und Netzanzeige ⏻ (Seite 9, 16, 20)

Um den Monitor ein- bzw. auszuschalten, drücken Sie den Netzschalter ⏻ nach oben.

Die Netzanzeige leuchtet grün, wenn der Bildschirm eingeschaltet wird, und orange, wenn sich der Monitor im Energiesparmodus befindet.

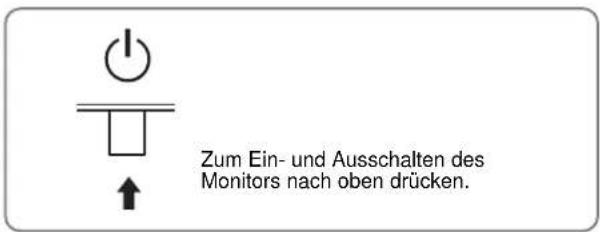

Zum Ein- und Ausschalten des Monitors nach oben drücken.

2 Menütaste MENU (Seite 10, 11)

Diese Taste dient zum Aufrufen oder Schließen des Hauptmenüs.

3 Tasten ↓/↑ (Seite 11)

Diese Tasten fungieren beim Auswählen von Menüoptionen und beim Einstellen von Optionen als Tasten ↓/↑.

Darüber hinaus dienen diese Tasten zum Umschalten des Videoeingangssignals zwischen INPUT1 und INPUT2, wenn zwei Computer an den Monitor angeschlossen sind. Diese Funktion ist nur verfügbar, wenn das Menü ausgeblendet ist.

4 Taste OK (Seite 11)

Diese Taste dient zum Auswählen von Optionen bzw. zum Einstellen von Werten im Menü.

5Taste | (Seite 10)

Mit dieser Taste lässt sich die Helligkeit des Bildschirms einstellen.

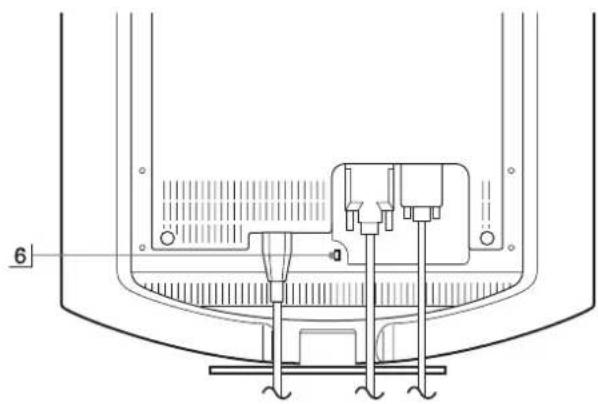

6 Aussparung für die Sicherheitssperre

Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht.

Micro Saver Security System ist ein Warenzeichen von Kensington.

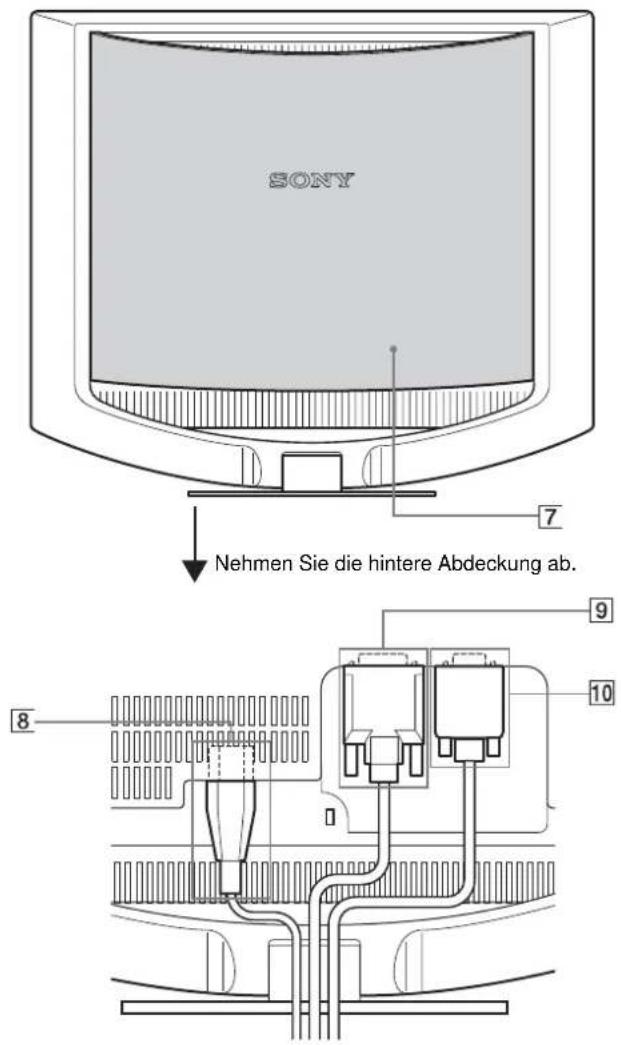

Rückseite des LCD-Bildschirms

SONY 7 Nehmen Sie die hintere Abdeckung ab. 9 8 10

7 Hintere Abdeckung (Seite 8)

Nehmen Sie diese Abdeckung ab, wenn Sie Kabel anschließen bzw. lösen wollen.

8Netzeingang AC IN (Seite 8)

Schließen Sie hier das Netzkabel (mitgeliefert) an.

9 DVI-D-Eingangsanschluss (digitales RGB) für INPUT1 (Seite 7)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

10 HD15-Eingang (analoges RGB) für INPUT2 (Seite 7)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,7 Vp-p, positiv) und SYNC-Signalen.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm
• Netzkabel
  • HD15-HD15-Videosignalkabel (analoges RGB)
  • DVI-D-Videosignalkabel (digitales RGB)
  • Kabelklemme
• CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
  • Garantickarte
• Kurzreferenz

Schritt 1: Anschließen des Bildschirms an den Computer

Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

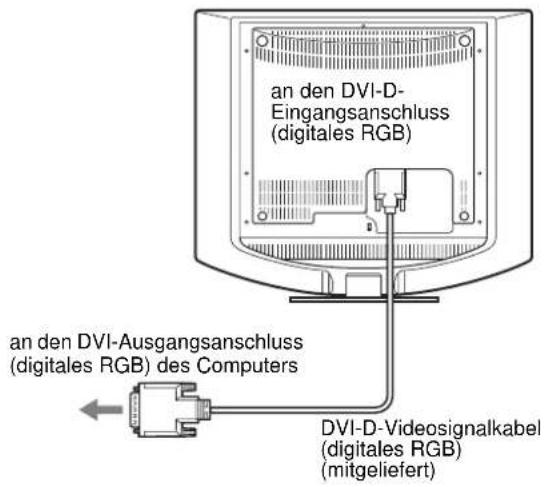

Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB)

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Monitor an.

an den DVI-D- Eingangsanschluss (digitales RGB) an den DVI-Ausgangsanschluss (digitales RGB) des Computers DVI-D-Videosignalkabel (digitales RGB) (mitgeliefert)

Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Monitor an.

Schließen Sie den Computer wie in den folgenden Abbildungen dargestellt an.

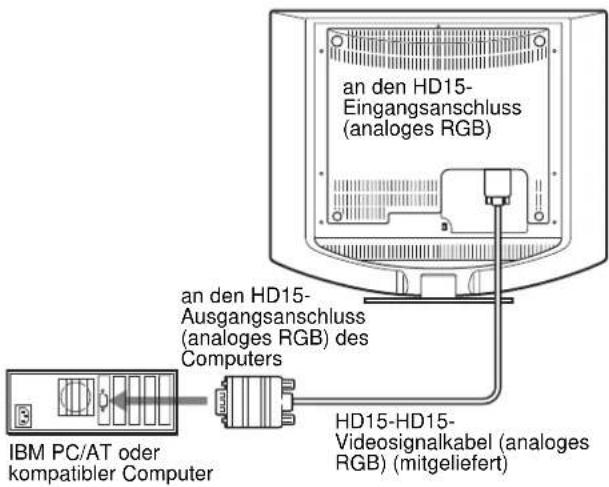

■ Anschließen an einen IBM PC/AT oder kompatiblen Computer

an den HD15- Eingangsanschluss (analoges RGB) an den HD15- Ausgangsanschluss (analoges RGB) des Computers IBM PC/AT oder kompatibler Computer HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert)

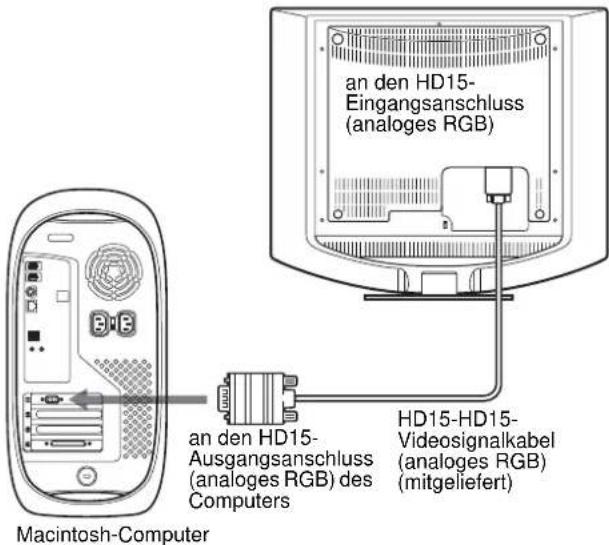

■ Anschließen an einen Macintosh-Computer

Wenn Sie diesen Monitor an einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Macintosh-Adapter (nicht mitgeliefert). Schließen Sie den Macintosh-Adapter an den Computer an, bevor Sie das Kabel anschließen.

an den HD15- Eingangsanschluss (analoges RGB) an den HD15- Ausgangsanschluss (analoges RGB) des Computers HD15-HD15- Videosignalkabel (analoges RGB) (mitgeliefert) Macintosh-Computer

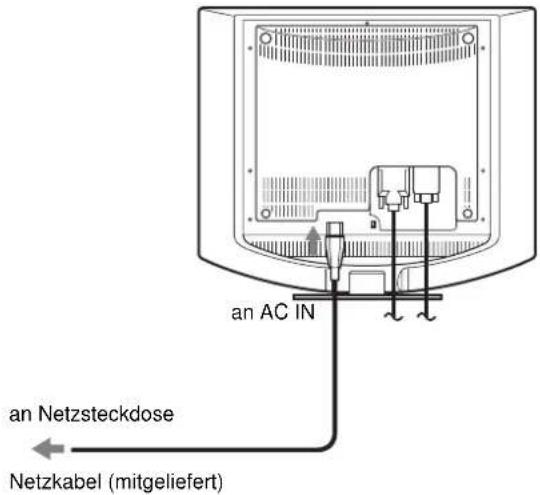

Schritt 2:Anschließen des Netzkabels

Schließen Sie bei ausgeschaltetem Monitor und Computer zuerst das Netzkabel an den Monitor an und stecken Sie dann den Netzstecker in eine Netzsteckdose.

an AC IN an Netzsteckdose Netzkabel (mitgeliefert)

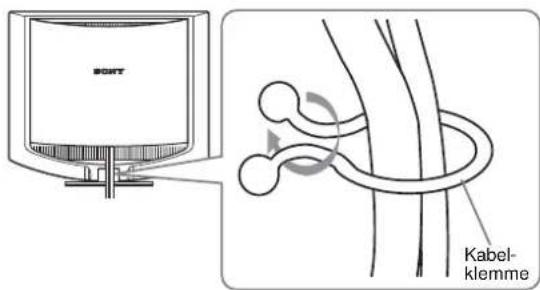

Schritt 3:Befestigen der Kabel und Anbringen der hinteren Abdeckung

1 Bündeln der Kabel.

Bündeln Sie die Kabel mithilfe der mitgelieferten Kabelklemme.

SORT Kabel- klemme

2 Bringen Sie die hintere Abdeckung wieder an.

Schritt 4: Einschalten von Monitor und Computer

1 Drücken Sie den Netzschalter 🔊 nach oben. Die Netzanzeige 🔊 des Monitors leuchtet grün auf.

2 Schalten Sie den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:

Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

- Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:

Das Videosignalkabel muss richtig angeschlossen sein.

- Wenn „UNZULÄSSIGER BEREICH“ erscheint:

Schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–80 kHz 28–64 kHz
Vertikal-frequenz	48–75 Hz 60 Hz
Auflösung	1280 · 1024 oder weniger	1280 · 1024 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden. Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz. Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

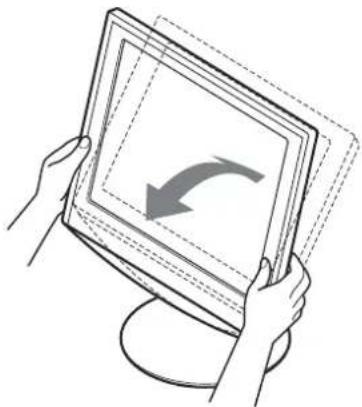

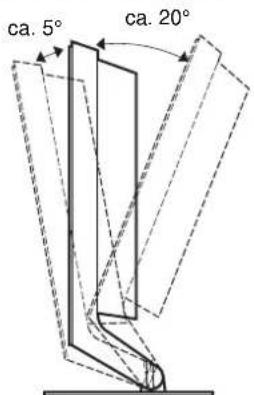

Einstellen der Neigung

Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm unten an den Seiten und stellen Sie die Neigung des Bildschirms wie gewünscht ein.

So können Sie ergonomisch mit dem Bildschirm arbeiten

Der Bildschirm ist so konstruiert, dass er sich auf einen angenehmen Sichtwinkel einstellen lässt. Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Auswählen des Eingangssignals (Taste INPUT)

Drücken Sie die Tasten ↓/↑. Das Eingangssignal wechselt mit jedem Tastendruck.

Bildschirmmeldung (erscheint ca. 5 Sekunden lang oben links)	Konfiguration des Eingangssignals
EINGANG1 : DVI-D DVI-D-Eingangsanschluss (digitales RGB) für INPUT1
EINGANG2 : HD15 HD15-Eingangsanschluss (analoges RGB) für INPUT2

Einstellen des Monitors

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Einstellen der gewünschten Helligkeit

Mit der Taste | können Sie die Bildschirmhelligkeit einstellen. Mit jedem Tastendruck auf |ochselt der -Mücks folgendermaßen:

HELL → MITTEL → DUNKEL → BENUTZER → HELL...

Die Bildschirmhelligkeit verringert sich, wenn Sie den |Modus von HELL in DUNKEL ändern. Wenn Sie BENUTZER wählen, können Sie die Hintergrundbeleuchtung mit den Tasten ↓/↑ einstellen, genauso als hätten Sie HINTERGRUNDBEL im Menü gewählt.

BENUTZER 100

Die Optionen HINTERGRUNDBEL, KONTRAST und HELLIGKEIT stehen im Menü nur zur Verfügung, wenn der |:Modus auf BENUTZER gesetzt ist (Seite 11). Wenn Sie DUNKEL wählen, verringert sich die Leistungsaufnahme (Seite 16).

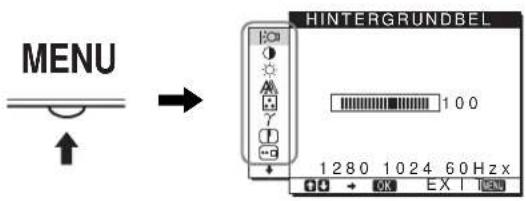

Navigieren in den Menüs

Um das Hauptmenü auf dem Bildschirm aufzurufen, drücken Sie die Taste MENU. Erläuterungen dazu finden Sie auf Seite 11.

MENU HINTERGRUNDBEL 100 1280 1024 60 Hz x

Wählen Sie mit den Tasten ↓/↑ und OK die Symbole im oben dargestellten Hauptmenü aus. Die folgenden Menüs 1 bis 11 erscheinen. Halten Sie ↓ gedrückt, um nach unten zu blättern, bis die Symbole in Menü 9 bis 11 erscheinen. Erläuterungen zu den Tasten ↓/↑ und OK finden Sie auf Seite 11.

1 HINTERGRUNDBEL (Seite 11) Im Menü HINTERGRUNDBEL können Sie die Helligkeit der Hintergrundbeleuchtung einstellen.

HINTERGRUNDBEL 100 1280 1024 60 Hzx

2 KONTRAST Ⓐ (Seite 12) Im Menü KONTRAST können Sie den Bildkontrast einstellen.

KONTRAST 100 1280 1024 60 Hz x OK EX I NAND

3 HELLIGKEIT (Seite 12) Im Menü HELLIGKEIT können Sie die Helligkeit des Bildes (Schwarzwert) einstellen.

HELL I GKE I T 100 1280 1024 60 Hz

4 BILDSCHIRM (Seite 12) Im Menü BILDSCHIRM können Sie die Schärfe (Phase/Pitch) und die Position (horizontal/vertikal) des Bildes einstellen.

B I L D S C I R M AUTOMATISCH PHASE P I T C H H CENTER V CENTER 1280 1024 60 Hz x

5 FARBE (Seite 13) Im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Damit legen Sie fest, ob die Farben auf dem Bildschirm eher bläulich oder eher rötlich erscheinen. Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

FARBE ■9300K 6500K sRGB BENUTZER LE INSTELLUNG 1280 1024 60Hz x

6 GAMMA γ (Seite 1) Im Menü GAMMA können Sie den Farbton des Bildes einstellen.

GAMMA ■ GAMMA 1 GAMMA 2 GAMMA 3 1 2 8 0 1 0 2 4 6 0 Hz x

7 SCHÄRFE (Seite Wählen Sie das Menü SCHÄRFE, wenn Sie die Konturen von Bildern scharfer einstellen wollen.

14) SCHÄRFE 1280 1024 60 Hz x EX I TWELU

8 POSITION MENÜ (Seite 14)

Im Menü POSITION MENÜ können Sie die Position des Bildschirmmenüs einstellen.

POSITION MENU 1280 1024 60 Hz x OK EXI

9 EINGANGSERKENN (Seite 14)

Im Menü EINGANGSERKENN können Sie einstellen, ob der Eingang automatisch gewechselt wird, bevor der Monitor in den Energiesparmodus schaltet.

EINGANGSERKENN AUTOMATIK EIN AUTOMAT I K AUS 1 280 1024 60 Hz x

10LANGUAGE (Seite 15)

Wählen Sie LANGUAGE, um die Sprache auszuwählen, in der Menüs und Meldungen angezeigt werden.

LANGUAGE ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO + 1280 1024 60 Hz OK EX I N###

11 Sonstige Menüs (Seite 15)

Stellen Sie die folgenden Menüoptionen ein. • ZURÜCKSETZEN → • M E N Ü - S O E R F

ZURUCKSETZEN OK ABBRECHEN 1 2 8 0 1 0 2 4 6 0 Hz x E

■ Verwenden der Tasten MENU, ↓/↑ und OK

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

INPUT OK

3 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK. Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das voherige Menü wird wieder angezeigt.

INPUT OK

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Einstellungen

Sie können die Einstellungen im Menü ZURÜCK zurücksetzen. Erläuterungen dazu finden Sie auf Seite 15.

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL)

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

Hinweis

Die Hintergrundbeleuchtung kann nicht eingestellt werden, wenn der |Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 10).

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option |:○| (HINTERGRUNDBEL) und drücken Sie OK.

Das Menü HINTERGRUNDBEL erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit der Hintergrundbeleuchtung ein und drücken Sie dann OK.

Einstellen des Kontrasts (KONTRAST)

Zum Einstellen des Bildkontrasts.

Hinweis

Der Kontrast kann nicht eingestellt werden, wenn der Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 10).

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ⚙ (KONTRAST) und drücken Sie OK. Das Menü KONTRAST erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ den Kontrast ein und drücken Sie dann OK.

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT)

Zum Einstellen der Bildhelligkeit (Schwarzwert).

Hinweis

Die Helligkeit kann nicht eingestellt werden, wenn der -Modus auf HELL, MITTEL oder DUNKEL gesetzt ist (Seite 10).

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option ⚙ (HELLIGKEIT) und drücken Sie OK. Das Menü HELLIGKEIT erscheint auf dem Bildschirm.
3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit ein und drücken Sie dann OK.

Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM) (nur analoges RGB-Signal)

Hinweis

Wenn digitale RGB-Signale vom DVI-D-Eingangsanschluss eingehen, ist diese Einstellung nicht erforderlich.

■ Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, wird automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 16).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht ausreichend eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Näheres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Diese Einstellungen müssen Sie unter Umständen erneut vornehmen, wenn Sie nach dem Anschließen des Computers das Eingangssignal wechseln.

■ Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOMATISCH)

1 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option A (BILDSCHIRM) und drücken Sie OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option AUTOMATISCH und drücken Sie OK. Nehmen Sie die gewünschten Einstellungen von Phase und Pitch des Bildschirms sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

4 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK. Der Menübildschirm erscheint wieder.

■ Manuelles Einstellen der Bildschärfe (PHASE/PITCH)

Sie können die Bildschärfe folgendermaßen einstellen.

1 Stellen Sie die Auflösung am Computer auf 1280 · 1024 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Region und Modell aus und rufen Sie das Testmuster auf. Für Windows Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe]. Für Macintosh Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option A (BILDSCHIRM) und drücken Sie OK. Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option PHASE und drücken Sie dann OK. Das Menü PHASE erscheint auf dem Bildschirm.

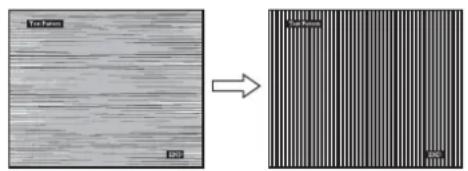

7 Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

8 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

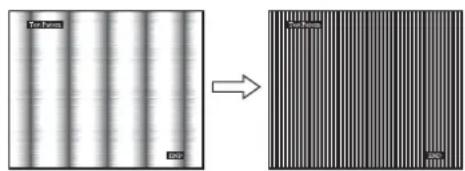

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den Pitch ein.

9 Wählen Sie mit den Tasten ↓/↑ die Option PITCH und drücken Sie dann OK.

Das Menü PITCH erscheint auf dem Bildschirm.

10 Korrigieren Sie mit den Tasten ↓/↑ die vertikalen Streifen.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

11 Klicken Sie abschließend auf dem Bildschirm auf END.

12 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

13 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

■ Manuelles Einstellen der Bildposition (H CENTER/V CENTER)

Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen Sie die Bildposition folgendermaßen ein.

1 Stellen Sie die Auflösung am Computer auf 1280 · 1024 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM, wählen Sie Region und Modell aus und rufen Sie das Testmuster auf. Für Windows

Klicken Sie auf [Utility] → [Windows]/[Win Utility.exe]. Für Macintosh

Klicken Sie auf [Utility] → [Mac]/[Mac Utility].

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option H CENTER oder V CENTER und drücken Sie dann OK. Das Menü H CENTER oder V CENTER erscheint auf dem Bildschirm.

7 Zentrieren Sie das Testmuster mit den Tasten ↓/↑ auf dem Bildschirm.

8 Klicken Sie abschließend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschaltet.

9 Drücken Sie die Taste OK.

Das Menü BILDSCHIRM wird wieder angezeigt.

10 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Der Menübildschirm erscheint wieder.

Einstellen der Farbtemperatur (FARBE)

Sie können die Farbstufe des weißen Farbfeldes im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen.

Sie können die Farbtemperatur, falls erforderlich, auch feineinstellen.

Für jeden Helligkeitsmodus des Bildschirms können Sie die gewünschte Farbtemperatur einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (FARBE) und drücken Sie dann OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Farbtemperatur aus und drücken Sie dann OK.

Wenn Sie die Farbtemperatur von 9300K (Standardeinstellung) auf 6500K senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich. Wenn „BENUTZER“ für die Helligkeit des Bildschirms ausgewählt ist, können Sie die Farbtemperatur auf „sRGB“ einstellen.

Wenn Sie „sRGB“ auswählen, werden die Farben für das sRGB-Profil eingestellt. (Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard, das für Computerprodukte entwickelt wurde.) Wenn Sie „sRGB“ auswählen, müssen die Farbeinstellungen des Computers für das sRGB-Profil eingestellt sein.

Hinweise

- Wenn der angeschlossene Computer oder ein anderes Gerät sRGB nicht unterstützt, können die Farben nicht nach dem sRGB-Profil eingestellt werden.

- Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

Feineinstellen der Farbtemperatur (BENUTZEREINST)

BENUTZERE INST R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I

1 Wählen Sie mit den Tasten ↓/↑ die Option EINSTELLUNG und drücken Sie dann OK.
Das Menü BENUTZEREINST erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↓/↑ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die Rot- oder die Blaukomponente im Vergleich zur Grünkomponente verstärkt oder abgeschwächt wird. Die Grünkomponente bleibt dabei unverändert.

3 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Die neue Farbeinstellung für BENUTZER wird gespeichert und automatisch abgerufen, wenn Sie BENUTZER auswählen.

Das Hauptmenü erscheint auf dem Bildschirm.

Einstellen des Gammamodus (GAMMA)

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option γ (GAMMA) und drücken Sie dann OK.

Das Menü GAMMA erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

Einstellen der Bildschärfe (SCHÄRFE)

Sie können die Konturen von Bildern usw. schärfer einstellen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (SCHÄRFE) aus und drücken Sie OK.

Das Menü SCHÄRFE erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Schärfe ein und drücken Sie OK.

Ändern der Menüposition (POSITION MENÜ)

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (POSITION MENÜ) und drücken Sie dann OK.

Das Menü POSITION MENÜ wird auf dem Bildschirm angezeigt.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Position aus und drücken Sie OK.

Sie können das Menü an eine von drei möglichen Positionen im oberen, mittleren bzw. unteren Bildschirmbereich stellen.

Automatisches Umschalten des Eingangs (EINGANGSERKENN)

Wenn Sie im Menü EINGANGSERKENN die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Halten Sie die Taste ↓ gedrückt, bis das Symbol der gewünschten Option erscheint.

3 Wählen Sie mit den Tasten ↓/↑ die Option → (EINGANGSERKENN) und drücken Sie die Taste OK.

Das Menü EINGANGSERKENN erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus aus und drücken Sie OK.

• AUTOMATIK EIN: Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit den Tasten ↓/↑ am Monitor einen
  Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 17) und der Monitor prüft automatisch, ob an einem anderen
  Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet.
  Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm.
  Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus.
• AUTOMATIK AUS: Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Tasten ↓/↑, wenn Sie den Eingang wechseln möchten.

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)

Sie können die Sprache auswählen, in der Menüs und Meldungen auf dem Monitor angezeigt werden.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Halten Sie die Taste ↓ gedrückt, bis das Symbol der gewünschten Option erscheint.

3 Wählen Sie mit den Tasten ↓/↑ die Option A (LANGUAGE) und drücken Sie OK.

Das Menü LANGUAGE erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ eine Sprache aus und drücken Sie dann OK.

• ENGLISH: Englisch

• FRANÇAIS: Französisch

• DEUTSCH

- ESPAÑOL: Spanisch

• ITALIANO: Italienisch

• NEDERLANDS: Niederländisch

• SVENSKA: Schwedisch

• : RYSGCKHII

• : 田本語isch

• : 中inesisch

Weitere Einstellungen

Sie können folgende weitere Optionen einstellen:

• ZURÜCKSETZEN →←
• MENÜ-SPERRE

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Halten Sie die Taste ↓ gedrückt, bis das Symbol der gewünschten Option erscheint.
3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Option und drücken Sie dann OK.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

■ Zurücksetzen aller Einstelldaten auf die Standardwerte

Sie können die Einstellungen auf die Standardwerte zurücksetzen.

1 Wählen Sie mit den Tasten ↓/↑ die Option →← (ZURÜCKSETZEN) und drücken Sie OK.

Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie dann OK.

• OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für 📄LANGUAGE) bei diesem Verfahren nicht zurückgesetzt wird.
• ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

■ Sperren der Menüs und Bedienelemente

Sie können die Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

1 Wählen Sie mit den Tasten ↓/↑ die Option OM (MENÜ-SPERRE) und drücken Sie OK.

Das Menü MENÜ-SPERRE erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option EIN oder AUS und drücken Sie dann OK.

• EIN: Nur der Netzschalter ⏻ funktioniert. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint OMENÜ-SPERRE) auf dem Bildschirm.
• AUS:Setzen Sie ⬇HENÜ-SPERRE) auf AUS. Wenn Sie ⬇HENÜ-SPERRE) auf EIN setzen, lässt sich nur diese Option auswählen.

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts wie unten erläutert reduziert.

Betriebsmodus Leistungsaufnahme Netzanzeige

Normalbetrieb bis zu 45 W grün
Deaktiviert* (Tiefschlaf)**	bis zu 1,0 W orange
Ausgeschaltet bis zu 1,0 W aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus.

** „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Verringern der Leistungsaufnahme (Modus)

Wenn Sie mit der Taste | oder Vorderseite des Monitors den | -Modus DUNKEL einstellen, wird die Hintergrundbeleuchtung dunkler und die Leistungsaufnahme wird reduziert.

Drücken Sie die Taste | so oft, bis DUNKEL erscheint.

| : DUNKEL

DUNKEL wird auf dem Bildschirm angezeigt und die Helligkeit der Hintergrundbeleuchtung wird reduziert. Nach etwa 5 Sekunden wird DUNKEL automatisch ausgeblendet.

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardcinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche):

Horizontalfrequenz: 28–80 kHz

Vertikalfrequenz: 48–75 Hz

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 12). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18).

Wenn UNZULÄSSIGER BEREICH auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

INFORMATION UNZULÄSS IGER BERE ICH EINGANG1:DVI-D xxx . xkHz / xxxHz

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Wenn „AUFLÖSUNG > 1280 · 1024“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1280 × 1024 oder weniger).

Wenn KEIN EING SIGNAL auf dem Bildschirm erscheint

Gibt an, dass kein Signal eingespeist wird.

INFORMATION KEIN EING SIGNAL EINGANG1:DVI-D IN STROMSPARMODUS

IN STROMSPARMODUS

Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Stromsparmodus.

Wenn KABEL NICHT VERBUNDEN auf dem Bildschirm erscheint

Gibt an, dass das Videosignalkabel gelöst wurde.

INFORMATION KABEL NICHT VERBUND NE EINGANG1:DVI-D

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach.

Führen Sie die Selbstdiagnosefunktion (Seite 20) aus, wenn sich ein Problem mit den im Folgenden empfohlenen Maßnahmen nicht becheben lässt.

Symptom Überprüfen Sie bitte Folgendes:
Es wird kein Bild angezeigt.
Die Netzanzige leuchtet nicht oder die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
Die Netzanzeige leuchtet grün.	Verwenden Sie die Selbstdiagnosefunktion (Seite 20).
KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint möglicherweise KABEL NICHT VERBUNDEN auf dem Bildschirm und dann schaltet das Gerät in den Stromsparmodus. Dies ist keine Fehlfunktion.
KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige leuchtet orange.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sindDurch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm.	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt.Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontal: 28 – 80 kHz (analoges RGB), 28 – 64 kHz (digitals RGB)Vertical: 48 – 75 Hz (analoges RGB), 60 Hz (digitales RGB)Auflösung: 1280 × 1024 oder weniger
Sie arbeiten mit Windows und haben einen älteren durch diesen Monitor ersetzt.	Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows die Option „SDM-HS74“ oder „SDM-HS74P“.Wenn der Modellname dieses Monitors in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh-Adapter (nicht mitgeliefert) verwenden, vergewissern Sie sich, dass dieser und das Videosignalkabel richtig angeschlossen sind (Seite 7).
Das Bild flimmert, springt, oszilliert oder ist gestört	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 12).Schließen Sie das Netzkabel des Monitors an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 12).Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 12).Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf SXGA (1280 · 1024) ein.
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt (nur analoges RGB-Signal)	Stellen Sie Pitch und Phase ein (Seite 12).Stellen Sie die Bildposition ein (Seite 13). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung des Computers und des Bildschirms aufeinander ein.
Das Bild ist dunkel	Stellen Sie die Helligkeit über das Menü HELLIGKEIT ein (Seite 12).Stellen Sie die Hintergrundbeleuchtung ein (Seite 11).Stellen Sie die Helligkeit mit der Taste [IMAGE] (Seite 10).Nach dem Einschalten des Geräts dauert es einige Minuten, bis der Bildschirm hell wird.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 12).
Die Farbe ist nicht gleichmäßig	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 12).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 13).
Die Bedienelemente am Monitor funktionieren nicht (or scheint auf dem Bildschirm.)	Wenn die Menüsperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 15).
Der Monitor schaltet sich nach einer Weile aus	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeDeaktivieren Sie die Stromsparfunktion des Computers.
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

Anzeigen von Informationen zu diesem Monitor

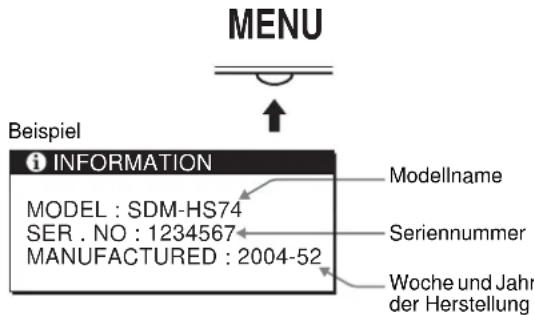

Während Videosignale am Monitor eingehen, halten Sie die Taste MENU mehr als fünf Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

MENU Beispiel i INFORMATION MODEL : SDM-HS74 SER . NO : 1234567 MANUFACTURED : 2004-52 Modellname Seriennummer Woche und Jahr der Herstellung

Der für den Sicherheitsstandard registrierte Modellname dieses Geräts lautet SDM-HS74/ und SDM-HS74P/. Im Vertrieb und in dieser Anleitung wird jedoch SDM-HS74 bzw. SDM-HS74P verwendet.

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-HS74 oder SDM-HS74P
• Seriennummer
  • Detaillierte Beschreibung des Problems
• Kaufdatum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte

Selbstdiagnosefunktion

Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer (an den Computern) ein Problem auftritt, erscheint ein leerer Bildschirm und die Netzanzeige ⏻ leuchtet grün auf. Wenn die Netzanzeige ⏻ orange leuchtet, befindet sich der Computer im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computer-Tastatur oder bewegen Sie die Maus.

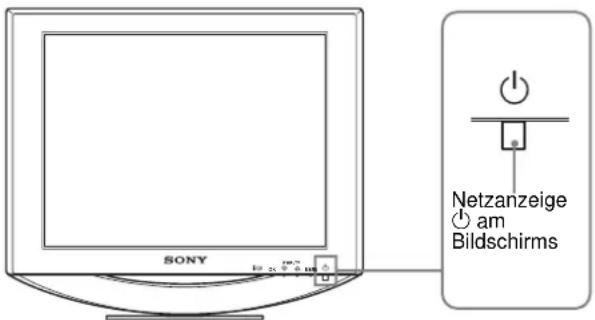

SONY Netzanzeige am Bildschirms

Wenn das Bild auf dem Bildschirm ausgeblendet wird und die Netzanzeige ⏻ grün leuchtet

1 Schalten Sie das Gerät am Netzschalter ⏻ aus und lösen Sie die Videosignalkabel vom Gerät.
2 Schalten Sie den Monitor mit dem Netzschalter ⏻ ein.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an und überprüfen Sie den Zustand des/der Computer(s).

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler.

Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte.

Technische Daten

SDM-HS74/SDM-HS74P

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 17,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: bis zu 1280 Punkte

Vertikal: bis zu 1024 Zeilen

Eingangssignalpegel

Analoges RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal oder

zusammengesetztes

Synchronisationssignal)

0,3 Vp-p, 75 Ω, negativ

(Grünsignal mit Sync)

Digitales RGB-Signal (DVI):

TMDS (einfache Verbindung)

Betriebsspannung 100 – 240 V, 50 – 60 Hz,

bis zu 1,0 A

Leistungsaufnahme bis zu 45 W

Betriebstemperatur 5 – 35°C

Abmessungen (B/H/T) Bildschirm (aufrecht stehend):

Zubehör Erläuterungen dazu finden Sie auf

Seite 7.

* Empfohlene Werte für das horizontale und vertikale Timing

- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 μSek. liegen.

• Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Energisparfunktion 16

Bildkärmens ⏻ (ström) indikator lyser grönt.

Återgå till menyn BILD.

Återgå till menyn BILD.

Återgå till menyn BILD.

Upplösning Horisontellt: Max.1280 bildpunkter

Vertikalt: Max.1024 linjer

Insignalnivåer Analog RGB-videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-signal

TTL-nivå, 2,2 kΩ,

Driftstemperatur 5 -35°C

Technische kenmerken....16

Technische gegevens ....21

Technische kenmerken

Stroomspaarfunctie
