INC 2602 - Haut-parleur HECO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable pour plafond ou mur
Marque	Heco
Modèle	INC 2602
Catégorie	Haut-parleur
Dimensions extérieures (diamètre)	231 mm
Profondeur d'encastrement	92 mm
Découpe requise (diamètre)	198 mm
Impédance	2 x 4 ohms
Puissance nominale / maximale	100 W / 180 W
Bande passante	35 - 30 000 Hz
Fréquence de coupure	3600 Hz
Efficacité (1 W/1 m)	90 dB
Puissance d'amplificateur recommandée	30 - 160 W
Matériau du cône	Non spécifié (estimation : polypropylène ou papier traité)
Nombre de voies	2 voies
Tweeter orientable	Oui (swivel, jusqu'à 35°)
Réglages acoustiques	Commutation pour aigus (treble) et médiums (midrange) : -3 dB, 0 dB, +3 dB
Type de connexion	Bornes à ressort (mécanisme de coinçage)
Section de câble recommandée	≥ 1 mm² jusqu'à 3 m, ≥ 1,5 mm² au-delà
Montage	Encastré dans mur ou plafond (plâtre, bois)
Grille de protection	Amovible (dévissage)
Couleur	Non spécifiée (généralement blanc)
Garantie	5 ans (sous conditions)
Entretien et nettoyage	Chiffon doux et sec ; éviter produits agressifs
Poids	Non spécifié (estimation : 1,5 - 2 kg)

FOIRE AUX QUESTIONS - INC 2602 HECO

Comment installer l'enceinte Heco INC 2602 dans un plafond en plâtre ?

Découpez un trou de 198 mm de diamètre. Retirez la grille de protection, desserrez les vis de montage pour placer les bornes en position A. Insérez l'enceinte dans le trou puis serrez les vis : les bornes basculent en position B et fixent l'enceinte.

Quel type de câble utiliser pour brancher l'enceinte ?

Utilisez un câble de haut-parleur de qualité, section minimale 1 mm² pour moins de 3 mètres, ou 1,5 mm² pour plus de 3 mètres. Dénudez l'isolant sur 10 à 15 mm, torsadez les brins et insérez-les dans les bornes à ressort en appuyant sur la tête.

Comment régler les aigus et les médiums sur l'enceinte ?

L'enceinte dispose de deux commutateurs : treble (aigus) et midrange (médiums). Chacun offre trois positions : -3 dB, 0 dB et +3 dB. Ajustez selon l'acoustique de la pièce : pour une pièce très réverbérante, choisissez -3 dB ; pour une pièce très absorbante, +3 dB.

Le tweeter peut-il être orienté ?

Oui, le tweeter est monté sur une rotule (swivel) qui permet une inclinaison jusqu'à 35 degrés pour diriger le son vers la zone d'écoute.

Quelle est l'impédance de l'enceinte ?

L'enceinte a une impédance de 2 x 4 ohms. Elle peut être connectée en série ou en parallèle selon l'amplificateur. Vérifiez la compatibilité avec votre ampli (charge minimale 4 ohms).

Comment éviter d'endommager l'enceinte ?

Ne poussez pas les commandes de tonalité à fond. Si vous entendez une distorsion, baissez immédiatement le volume. Veillez à ce que l'amplificateur ne soit pas sous-dimensionné : un ampli trop faible peut produire des distorsions dangereuses.

Puis utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue pour une installation en intérieur (mur ou plafond). Elle n'est pas étanche et ne résiste pas à l'humidité.

Comment démonter la grille de protection ?

Pour le modèle INC 2602, la grille se retire en dévissant les vis visibles. Sur certains modèles, elle s'enclenche simplement ; tirez doucement.

Quelle puissance d'amplificateur est recommandée ?

La puissance recommandée est de 30 à 160 W par canal. L'enceinte supporte une puissance nominale de 100 W et une puissance maximale de 180 W.

Que faire en cas de problème de qualité sonore ?

Vérifiez la polarité : les bornes noires (-) doivent être connectées aux bornes négatives de l'ampli, les rouges (+) aux positives. Assurez-vous que les câbles sont bien enfoncés et que les vis des bornes sont serrées. Ajustez aussi les commutateurs treble/midrange selon l'acoustique.

MODE D'EMPLOI INC 2602 HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

(D) 4

GB 7

F 10

NL 13

16

E 19

P 22

⑤ 25

RUS 28

CHN 31

① 34

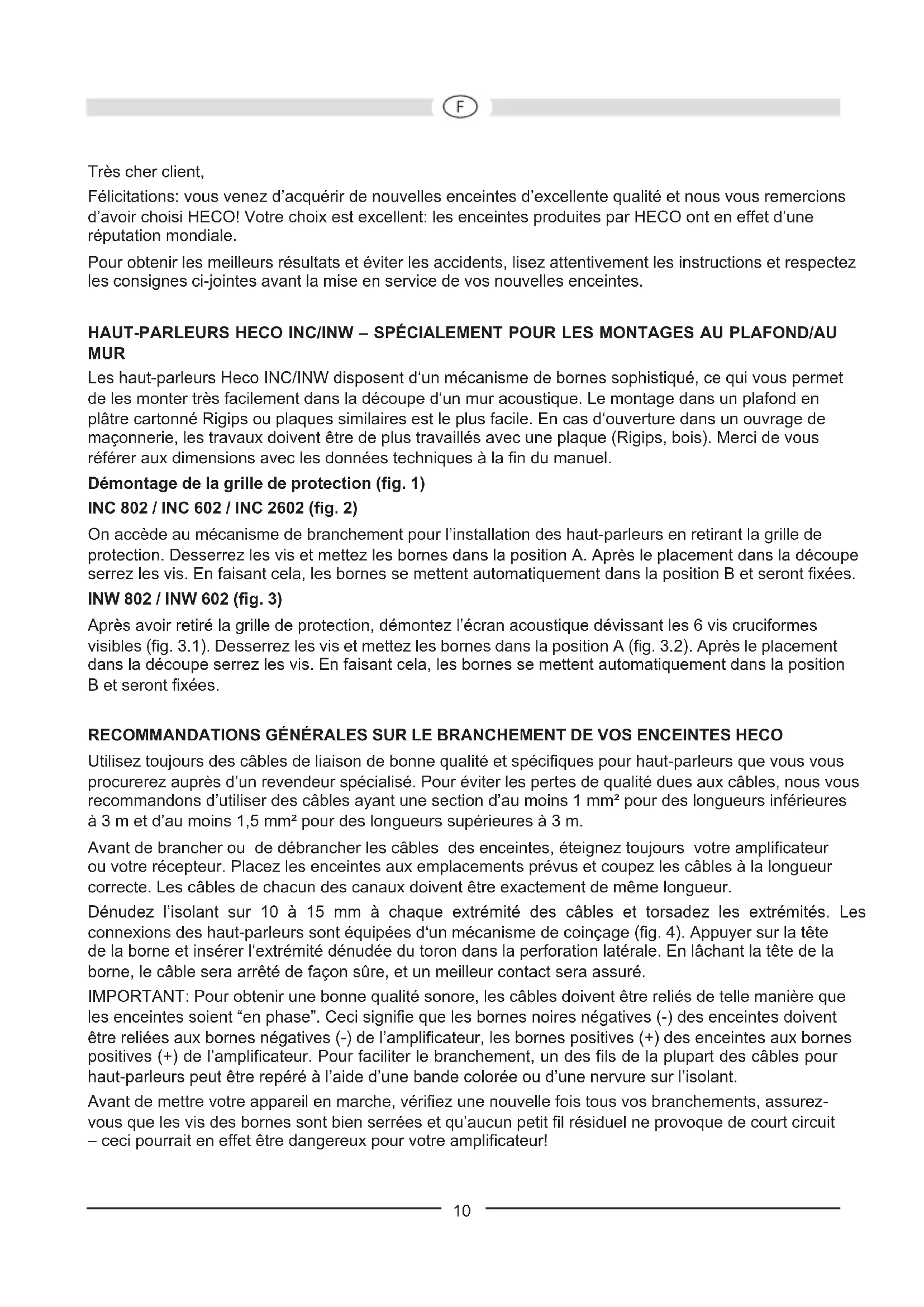

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d'une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

HAUT-PARLEURS HECO INC/INW – SPÉCIALEMENT POUR LES MONTAGES AU PLAFOND/AU MUR

Les haut-parleurs Heco INC/INW disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage dans un plafond en plâtre cartonné Rigips ou plaques similaires est le plus facile. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel.

Démontage de la grille de protection (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

On accède au mécanisme de branchement pour l'installation des haut-parleurs en retirant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

INW 802 / INW 602 (fig. 3)

Après avoir retiré la grille de protection, démontez l'écran acoustique dévissant les 6 vis cruciformes visibles (fig. 3.1). Desserrez les vis et mettez les bornes dans la position A (fig. 3.2). Après le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 1 mm² pour des longueurs inférieures à 3 m et d'au moins 1,5 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 4). Appuyer sur la tête de la borne et insérer l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sûre, et un meilleur contact sera assuré.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

ADAPTATION ACOUSTIQUE

Le filtre de fréquences vous offre grâce à un commutateur de grande qualité une adaptation sonore individuelle du système de haut-parleurs:

1. Réglage de niveau aigu (treble) fig. (5A)
2. Réglage de niveau medium (midrange) (fig. 5B)

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommandons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute Exemple Position du	commutateur „treble“	Position du commutateur „midrange“
Installation à faible isolation sonore	Espaces humides, surfaces à forte réflexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés	-3dB -3dB
Installation à isolation sonore moyenne	Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublés	0dB 0dB
Installation à forte isolation sonore	Moquettes, capitonnages, rideaux rigides, espaces fortement meublés	+3dB 0dB

La technologie « swivel » permet un réglage du haut-parleur des aigus pour une réduction jusqu'à 35 degrés, pour obtenir une diffusion idéale et permettre une adaptation parfaite au lieu d'écoute.

CONNEXION À UN AMPLIFICATEUR STÉRÉO

La figure 6 montre le branchement du haut-parleur à un amplificateur stéréo.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire.

Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES
INC 802 INC 602 INC 2602

Puissance nominale : 120 / 200 W 100 / 180 W 100 / 180 W
Impédance : 4 – 8 Ohm 4 – 8 Ohm 2 x 4 Ohm
Fréquence de coupure: 3500 Hz 3500 Hz 3600 Hz
Bande passante :	32 – 32 000 Hz	35 – 32 000 Hz	35 – 30 000 Hz
Puissance recommandée en sortie de l'amplificateur:	30 – 180 W	30 – 140 W	30 – 160 W
Efficacité (1W/ 1m) :	91 dB	90 dB	90 dB
Dimensions extérieures ∅:	272 mm	231 mm	231 mm
Découpe ∅:	242 mm	198 mm	198 mm
Profondeur d'encastrement:	112 mm	98 mm	92 mm

INW 602
INW 602

Puissance nominale : 120 / 200 W 100 / 180 W
Impédance : 4 Ohm	4 – 8 Ohm
Fréquence de coupure: 3500 Hz	3500 Hz
Bande passante :	32 – 32 000 Hz	38 – 32 000 Hz
Puissance recommandée en sortie de l'amplificateur:	30 – 180 W	30 – 160 W
Efficacité (1W/ 1m) :	91 dB	90 dB
Dimensions extérieures (l x h):	253 x 356 mm	219 x 306 mm
Découpe (l x h):	223 x 325 mm	188 x 274 mm
Profondeur d'encastrement:	90 mm	75 mm

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Geachte HECO klant,

Toutes nos félicitations! Vouz avez bien choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits HECO.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil HECO veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'eclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
