Тип продукта	Встраиваемый динамик для потолка или стены
Бренд	Heco
Модель	INC 2602
Категория	Динамик
Внешние размеры (диаметр)	231 мм
Глубина встраивания	92 мм
Требуемое отверстие (диаметр)	198 мм
Импеданс	2 x 4 Ом
Номинальная/максимальная мощность	100 Вт / 180 Вт
Диапазон частот	35 - 30 000 Гц
Частота раздела	3600 Гц
Чувствительность (1 Вт/1 м)	90 дБ
Рекомендуемая мощность усилителя	30 - 160 Вт
Материал диффузора	Не указан (предположительно полипропилен или обработанная бумага)
Количество полос	2 полосы
Поворотный твитер	Да (поворотный, до 35°)
Акустические настройки	Переключение для высоких (treble) и средних (midrange) частот: -3 дБ, 0 дБ, +3 дБ
Тип подключения	Пружинные клеммы (зажимной механизм)
Рекомендуемое сечение кабеля	≥ 1 мм² до 3 м, ≥ 1,5 мм² свыше
Монтаж	Встраивание в стену или потолок (гипсокартон, дерево)
Защитная решетка	Съемная (откручивается)
Цвет	Не указан (обычно белый)
Гарантия	5 лет (при соблюдении условий)
Уход и чистка	Мягкая сухая ткань; избегать агрессивных средств
Вес	Не указан (предположительно 1,5 - 2 кг)

Часто задаваемые вопросы - INC 2602 HECO

Как установить динамик Heco INC 2602 в гипсокартонный потолок?

Вырежьте отверстие диаметром 198 мм. Снимите защитную решетку, ослабьте монтажные винты, чтобы установить зажимы в положение A. Вставьте динамик в отверстие, затем затяните винты: зажимы переходят в положение B и фиксируют динамик.

Какой тип кабеля использовать для подключения динамика?

Используйте качественный акустический кабель сечением не менее 1 мм² для расстояния до 3 метров или 1,5 мм² для более 3 метров. Зачистите изоляцию на 10-15 мм, скрутите жилы и вставьте их в пружинные клеммы, нажав на головку.

Как настроить высокие и средние частоты на динамике?

Динамик имеет два переключателя: treble (высокие) и midrange (средние). Каждый предлагает три положения: -3 дБ, 0 дБ и +3 дБ. Настройте в соответствии с акустикой помещения: для очень реверберирующего помещения выберите -3 дБ; для очень поглощающего - +3 дБ.

Можно ли поворачивать твитер?

Да, твитер установлен на поворотном шарнире (swivel), который позволяет наклонять его до 35 градусов для направления звука в зону прослушивания.

Каков импеданс динамика?

Динамик имеет импеданс 2 x 4 Ом. Он может быть подключен последовательно или параллельно в зависимости от усилителя. Проверьте совместимость с вашим усилителем (минимальная нагрузка 4 Ом).

Как избежать повреждения динамика?

Не выкручивайте регуляторы тона на максимум. Если слышите искажения, немедленно уменьшите громкость. Убедитесь, что усилитель не слишком слабый: слишком слабый усилитель может создавать опасные искажения.

Можно ли использовать динамик на улице?

Нет, динамик предназначен для установки внутри помещений (стена или потолок). Он не герметичен и не устойчив к влаге.

Как снять защитную решетку?

Для модели INC 2602 решетка снимается откручиванием видимых винтов. На некоторых моделях она просто защелкивается; потяните аккуратно.

Какая мощность усилителя рекомендуется?

Рекомендуемая мощность составляет 30-160 Вт на канал. Динамик выдерживает номинальную мощность 100 Вт и максимальную 180 Вт.

Что делать при проблемах с качеством звука?

Проверьте полярность: черные клеммы (-) должны быть подключены к отрицательным клеммам усилителя, красные (+) к положительным. Убедитесь, что кабели хорошо вставлены и винты клемм затянуты. Также настройте переключатели treble/midrange в соответствии с акустикой.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ INC 2602 HECO

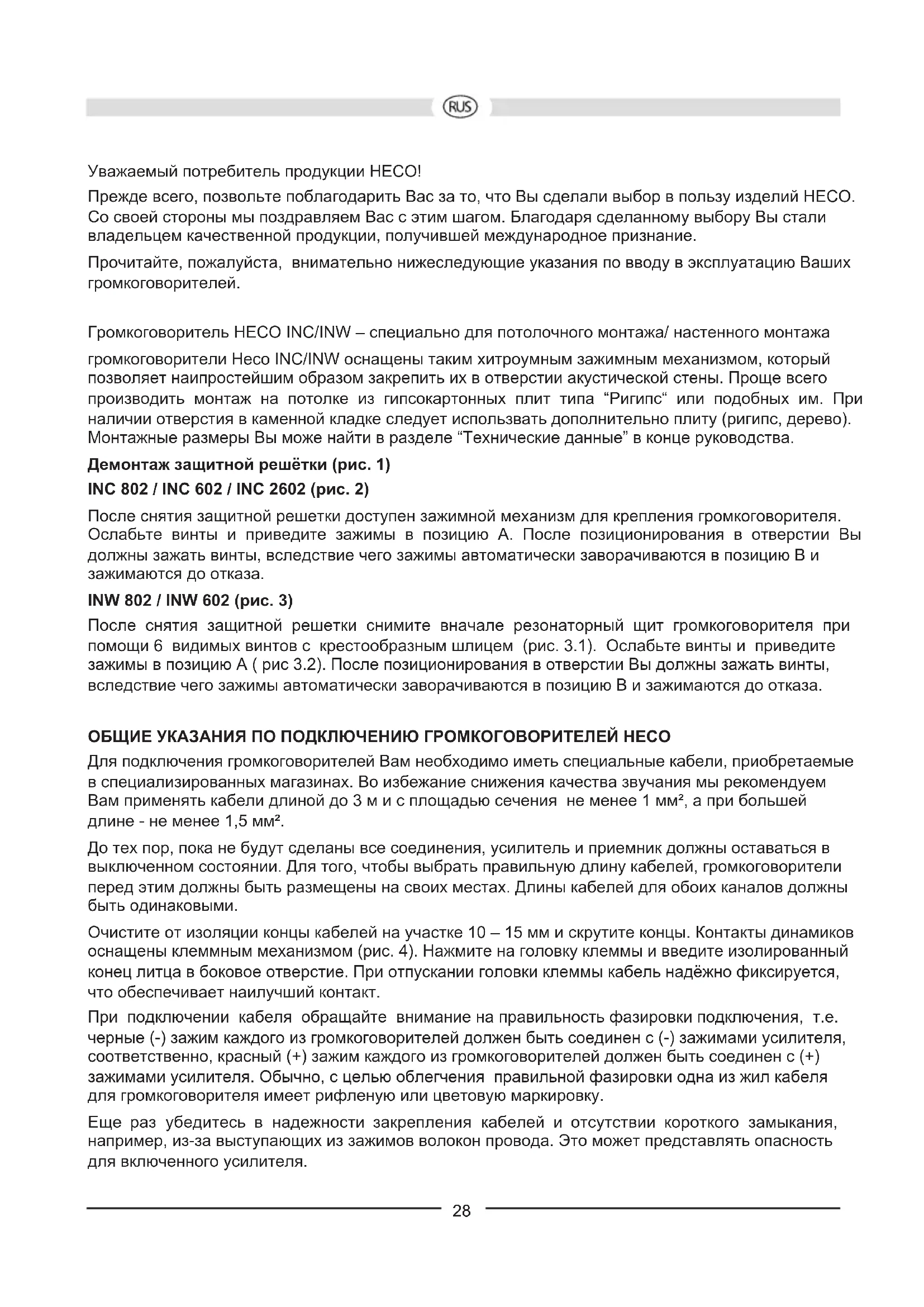

Уважаемый потребитель продукции НЕСО!

Прежде всего, Pembольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий НЕСО. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание.

Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших громкоговорителей.

Громкоговоритель НЕСО INC/INW – специально для потолочного монтажа/ настенного монтажа громкоговорители Несо INC/INW оснащены таким хитроумным зажимным механизмом, который позволяет наипростейшим образом закрепить их в отверстии акустической стены. Проще всего производить монтаж на потолке из гипсокартонных плит типа "Ригипс" или подобных им. При наличии отверстия в каменной кладке следует использовать дополнительно плиту (ригипс, дерево). Монтажные размеры Вы може найти в разделе "Технические данные" в конце руководства.

Демонтаж защитной решётки (рис. 1)

INC 802 / INC 602 / INC 2602 (рис. 2)

После снятия защитной решетки доступен зажимной механизм для крепления громкоговорителя. Ослабьте винты и приведите зажимы в позицию А. После позиционирования в отверстии Вы должны зажать винты, вследствие чего зажимы автоматически заворачиваются в позицию В и зажимаются до отказа.

INW 802 / INW 602 (рис. 3)

После снятия защитной решетки снимите вначале резонаторный щит громкоговорителя при помощи 6 видимых винтов с крестообразным шлицем (рис. 3.1). Ослабьте винты и приведите зажимы в позицию А (рис 3.2). После позиционирования в отверстии Вы должны зажать винты, вследствие чего зажимы автоматически заворачиваются в позицию В и зажимаются до отказа.

ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ НЕСО

Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем Вам применять кабели длиной до 3 м и с площадью сечения не менее 1 мм², а при большей длине - не менее 1,5 мм².

До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны быть одинаковыми.

Очистите от изоляции концы кабелей на участке 10 – 15 мм и скрутите концы. Контакты динамиков оснащены клеммным механизмом (рис. 4). Нажмите на головку клеммы и введите изолированный конец литца в боковое отверстие. При отпускании головки клеммы кабель надёжно фиксируется, что обеспечивает наилучший контакт.

При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е. черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя, соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+) зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для громкоговорителя имеет рифленую или цветовую маркировку.

Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания, например, из-за выступающих из зажимов волокон провода. Это может представлять опасность для включенного усилителя.

СЛУХОВАЯ АДАПТАЦИЯ

Частотный фильтр предлагает вам при помощи высококачественных переключателей индивидуальную звуковое согласование системы громкоговорителей:

1. Регулирование высокочастотного уровня (treble) (рис. 5А)
2. Регулирование среднечастотного уровня (midrange) (рис. 5В)

Рекомендуется выполнить оптимальную настройку по личному вкусу прослушивания. В качестве основной настройки для различных помещений прослушивания мы рекомендуем использовать следующие положения переключателя:

Помещение для прослушивания	Пример Положение	переключателя„treble“	Положение переключателя„midrange“
Настройка с малым шумоподавлением	Влажные помещения, твердые отражающие поверхности, плитка, большие стеклянные поверхности, помещения с незначительной меблировкой	-3dB -3dB
Настройка с обычным шумоподавлением	Ковровые покрытия пола, стеклянные поверхности с занавесом, кожаные устройства, помещения с обычной меблировкой	0dB 0dB
Настройка с сильным шумоподавлением	Ковровые покрытия пола, обивочные устройства, тяжелые занавесы, помещения с сильной меблировкой	+3dB 0dB

Высокочастотный громкоговоритель может поворачиваться благодаря „шарнирной“-технологии до 35 градусов, чтобы тем самым добиться идеальной характеристики излучения звука и позволить выполнить превосходную направленность на место прослушивания.

ПОДКЛЮЧЕНИЕ К СТЕРЕОУСИЛИТЕЛЮ

На рисунке 6 показано подсоединение громкоговорителя к стереоусилителю.

СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА

Все громкоговорители НЕСО настроены на наилучшее воспроизведение в условиях, когда регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области

низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может привести к искажению звучания.

Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем, случается весьма редко.

Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами слышимые искажения, крайне опасные для Вашего громкоговорителя.

В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука, и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может привести к перегрузкам в колонках.

В ОБЩЕМ...

усилители, тюнеры и CD/DVD плееры - и не только в случае недорогих изделий - могут воспроизводить воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
INC 802 INC 602 INC 2602

Нагрузочная способность: 120 / 200 Вт 100 / 180 Вт 100 / 180 Вт
Импеданц: 4 – 8 Ом 4 – 8 Ом 2 x 4 Ом
Разделительная частота: 3500 Гц	3500 Гц	3600 Гц
Частотный диапазон:	32 – 32 000 Гц	35 – 32 000 Гц	35 – 30 000 Гц
Рекомендуемая мощность усилителя:	30 – 180 Вт	30 – 140 Вт	30 – 160 Вт
Коэф. полезного действия (1 Вт/1 м):	91 дБ	90 дБ	90 дБ
Наружные размеры ∅:	272 мм	231 мм	231 мм
Отверстие ∅:	242 мм	198 мм	198 мм
Монтажная глубина:	112 мм	98 мм	92 мм

INW 802
INW 602

Нагрузочная способность: 120 / 200 Вт 100 / 180 Вт
Импеданц: 4 Ом 4 – 8 Ом
Разделительная частота: 3500 Гц	3500 Гц
Частотный диапазон:	32 – 32 000 Гц	38 – 32 000 Гц
Рекомендуемая мощность усилителя:	30 – 180 Вт	30 – 160 Вт
Коэф. полезного действия (1 Вт/1 м):	91 дБ	90 дБ
Наружные размеры (ШхВ):	253 x 356 мм	219 x 306 мм
Отверстие (ШхВ):	223 x 325 мм	188 x 274 мм
Монтажная глубина:	90 мм	75 мм

Возможны технические изменения.
