BellaDonna - динамик HECO - Бесплатное руководство пользователя

Тип продукта	Двухполосная колонка с фазоинвертором (бас-рефлекс)
Количество полос	2 полосы (вуфер, твитер)
Рекомендуемая мощность усилителя	30–250 Вт
Чувствительность (1 Вт/1 м)	91 дБ
Размеры (Ш x В x Г)	276 x 450 x 462 мм
Комплектация	Металлические шипы
Тип подключения	Винтовые клеммы (возможно двойное подключение и би-ампинг)
Регулировка ВЧ	+2 дБ, выбирается через специальную клемму
Минимальное расстояние до стен	20 см (сбоку и сзади)
Рекомендуемая высота установки	Твитер на уровне уха
Рекомендуемая стойка	Стойка BellaDonna (опционально)
Рекомендуемое сечение кабеля	≥ 2,5 мм² для < 3 м, ≥ 4 мм² для > 3 м
Уход и очистка	Мягкое бытовое моющее средство, избегайте мебельного лака
Гарантия	5 лет (первый владелец)
Утилизация	Сдать в соответствующий пункт приема по окончании срока службы

Часто задаваемые вопросы - BellaDonna HECO

Как установить колонки BellaDonna для оптимального звучания?

Расположите колонки так, чтобы они образовывали равносторонний треугольник с вашей позицией прослушивания. Слегка наклоните колонку в сторону точки прослушивания (рис. 1). Соблюдайте боковое и заднее расстояние не менее 20 см от стен. Идеально, если твитер будет на уровне уха. Рекомендуется использовать опциональную стойку BellaDonna.

Какое идеальное расстояние между колонками и точкой прослушивания?

Идеальная конфигурация — равносторонний треугольник: левая и правая колонки должны находиться на одинаковом расстоянии от вашей позиции прослушивания. Регулируйте разнос в зависимости от комнаты, но следите, чтобы колонки были полностью видны и не было препятствий, поглощающих или отражающих звук.

Как подключить колонки в режиме Bi-wiring?

Снимите прилагаемые перемычки, соединяющие верхние и нижние клеммы. Используйте два отдельных кабеля: один для высоких частот (верхние клеммы) и один для низких (нижние клеммы). Подключите эти кабели к усилителю, соблюдая полярность (+/-). См. рисунки 4A/B в руководстве.

Как настроить ВЧ с помощью опции +2 дБ?

На клеммной панели есть дополнительная клемма для выбора подъема ВЧ на 2 дБ. Для линейного воспроизведения подключайте кабель к клемме без перемычки +2 дБ. Для увеличения используйте специальную клемму (рис. 3B, 4B, 5B). Эта настройка полезна в помещениях с поглощающими материалами (ковры, тяжелые шторы).

Какие кабели использовать для подключения?

Используйте качественные акустические кабели, специально предназначенные для аудио. Для длины менее 3 м достаточно сечения 2,5 мм²; при большей длине выбирайте 4 мм². Зачистите изоляцию на 10–15 мм и скрутите концы. Соблюдайте полярность (черная клемма — минус, красная — плюс) для правильной фазировки.

Как избежать повреждения колонок?

Не выкручивайте чрезмерно регуляторы тембра (НЧ/ВЧ) на усилителе. Избегайте слышимых искажений: немедленно уменьшите громкость, если услышите их. Не используйте слишком слабый усилитель, так как он может войти в клиппинг и повредить динамики. Мощность усилителя должна как минимум соответствовать рекомендованной (30–250 Вт).

Как чистить и ухаживать за колонками BellaDonna?

Очищайте поверхности мягким бытовым моющим средством. Никогда не используйте мебельный лак или абразивные средства. Для решеток можно использовать пылесос с мягкой щеткой. Регулярно проверяйте соединения.

Какая мощность усилителя рекомендуется для этих колонок?

Рекомендуемая выходная мощность усилителя: от 30 до 250 Вт. Для прослушивания на высокой громкости убедитесь, что ваш усилитель может выдать как минимум номинальную мощность колонок. Избегайте усилителей малой мощности, которые могут создавать искажения на средней громкости.

Что делать при искажении звука?

Немедленно уменьшите громкость, чтобы защитить динамики. Искажения часто возникают из-за перегрузки усилителя (слишком слабый усилитель или слишком высокая громкость). Также проверьте соединения и убедитесь, что кабели не замкнуты. Если проблема не исчезает, обратитесь к специалисту для проверки установки.

Как использовать металлические шипы, входящие в комплект колонки?

Металлические шипы (spikes) предназначены для стабилизации колонки на полу. Вкрутите их в основание колонки (или стойки) для развязки вибраций и улучшения четкости звука. Убедитесь, что они надежно закреплены и что пол не поцарапается (при необходимости используйте подкладки).

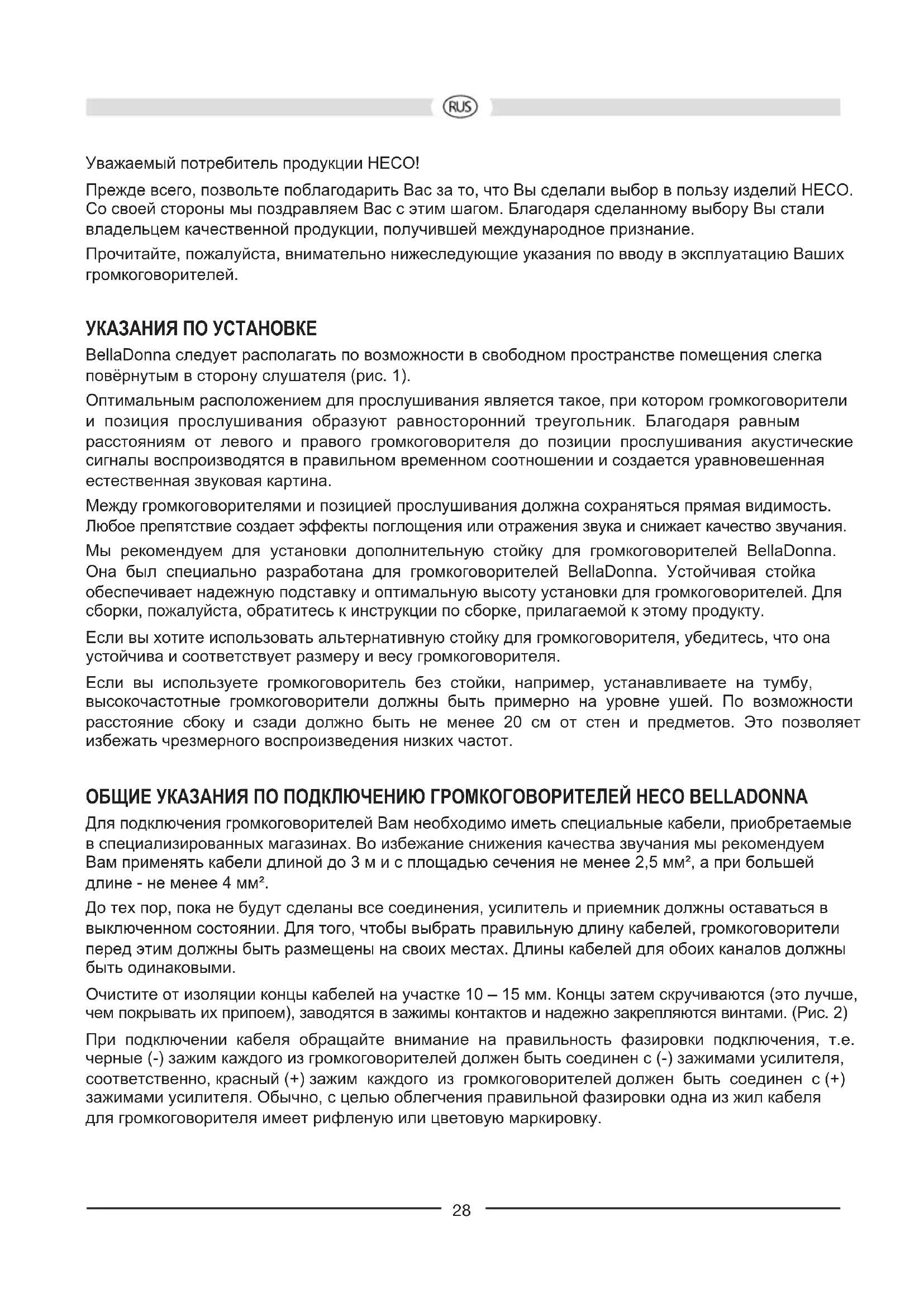

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BellaDonna HECO

Уважаемый потребитель продукции НЕСО!

Прежде всего, позвольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий НЕСО. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание.

Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших громкоговорителей.

УКАЗАНИЯ ПО УСТАНОВКЕ

BellaDonna следует располагать по возможности в свободном пространстве помещения слегка повёрнутым в сторону слушателя (рис. 1).

Оптимальным расположением для прослушивания является такое, при котором громкоговорители и позиция прослушивания образуют равносторонний треугольник. Благодаря равным расстояниям от левого и правого громкоговорителя до позиции прослушивания акустические сигналы воспроизводятся в правильном временном соотношении и создается уравновешенная естественная звуковая картина.

Между громкоговорителями и позицией прослушивания должна сохраняться прямая видимость. Любое препятствие создает эффекты поглощения или отражения звука и снижает качество звучания.

Мы рекомендуем для установки дополнительную стойку для громкоговорителей BellaDonna. Она был специально разработана для громкоговорителей BellaDonna. Устойчивая стойка обеспечивает надежную подставку и оптимальную высоту установки для громкоговорителей. Для сборки, пожалуйста, обратитесь к инструкции по сборке, прилагаемой к этому продукту.

Если вы хотите использовать альтернативную стойку для громкоговорителя, убедитесь, что она устойчива и соответствует размеру и весу громкоговорителя.

Если вы используете громкоговоритель без стойки, например, устанавливаете на тумбу, высокочастотные громкоговорители должны быть примерно на уровне ушей. По возможности расстояние сбоку и сзади должно быть не менее 20 см от стен и предметов. Это позволяет избежать чрезмерного воспроизведения низких частот.

ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ НЕСО BELLADONNA

Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем Вам применять кабели длиной до 3 м и с площадью сечения не менее 2,5 мм², а при большей длине - не менее 4 мм².

До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны быть одинаковыми.

Очистите от изоляции концы кабелей на участке 10 – 15 мм. Концы затем скручиваются (это лучше, чем покрывать их припоем), заводятся в зажимы контактов и надежно закрепляются винтами. (Рис. 2)

При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е. черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя, соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+) зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для громкоговорителя имеет рифленую или цветовую маркировку.

Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания, например, из-за выступающих из зажимов волокон провода. Это может представлять опасность для включенного усилителя.

Конечно, вы также можете использовать кабели со штекерами типа банан (4 мм) или вилочными разъемами.

ПАНЕЛЬ ПРИСОЕДИНЕНИЙ ГРОМКОГОВОРИТЕЛЯ НЕСО BELLADONNA / BI-WIRING И BI-AMPING

Панели присоединений громкоговорителей BellaDonna оснащены пятью винтовыми зажимами, допускающими помимо обычного подключения к усилителю ещё и опцию Bi-wiring/Bi-amping. Верхние зажимы соединены с ветвью частотного разделительного фильтра, нижние зажимы – с НЧ- ветвью. Благодаря дополнительному соединительному зажиму возможно повышение высоких частот на 2 дБ. (рис. 3В, 4В, 5В)

Bi-wiring означает, что высокие и низкие частоты передаются по отдельным линиям. Согласно методу Bi-amping помимо второй линии дополнительно требуется второй усилитель мощности. Главным образом благодаря этому методу возникает возможность еще более повысить качество воспроизведения.

РЕЖИМ SINGLE-WIRING (ОДНОПРОВОДНОЙ)

Установите кабельные мосты, входящие в комплект поставки, как показано на рисунке 3A/B. Для этого ослабьте соответствующий винтовой зажим и вставьте вилочный наконечник кабеля в контактную поверхность. Затем снова затяните винтовой зажим.

На рисунке А показано соединение для линейного воспроизведения высоких частот, на рисунке В для воспроизведения высоких частот увеличено на 2 дБ.

Кабель громкоговорителя от усилителя всегда должен быть подключен к нижней паре клемм!

РЕЖИМ BI-WIRING / BI-AMPING (РАЗДЕЛЬНОЕ ПОДКЛЮЧЕНИЕ / ДВУХПОЛОСНОЕ УСИЛЕНИЕ)

Входящие в комплект кабельные мосты не требуются. Подключение к усилителю (усилителям) показано на рисунках 4A/B и 5A/B.

Оптимальная настройка высоких частот зависит от помещения для прослушивания, расположения громкоговорителей и, конечно, от личного вкуса слушателя. В помещениях с сильным глушением звука (напр., с громоздкой мягкой мебелью и шторами) рекомендуется настройка на +2дБ.

СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА

Все громкоговорители НЕСО настроены на наилучшее воспроизведение в условиях, когда регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может привести к искажению звучания.

Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем, случается весьма редко.

Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами слышимые искажения, крайне опасные для Вашего громкоговорителя.

В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука, и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может привести к перегрузкам в колонках.

В ОБЩЕМ..

усилители, тюнеры и CD плееры - и не только в случае недорогих изделий - могут воспроизводить воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.

уход

Поверхности же рекомендуется очищать с помощью мягких универсальных чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п.

TEKNISKA DATA

BellaDonna

Конфигурация: 2 полосные "басрефлекс"

Нагрузочная способность: 150 / 250 Вт

Импеданц: 4 – 8 Ом

Частотный диапазон: 28 – 52 000 Гц

Рекомендуемая мощность усилителя: 30 – 250 Вт

Коэф. полезного действия (1 Вт/1 м): 91 дБ

Габариты (ШхВхГ): 276 x 450 x 462 мм

Оснастка: Металлические шипы

Возможны технические изменения.
