GEBRUIKSAANWIJZING BellaDonna HECO

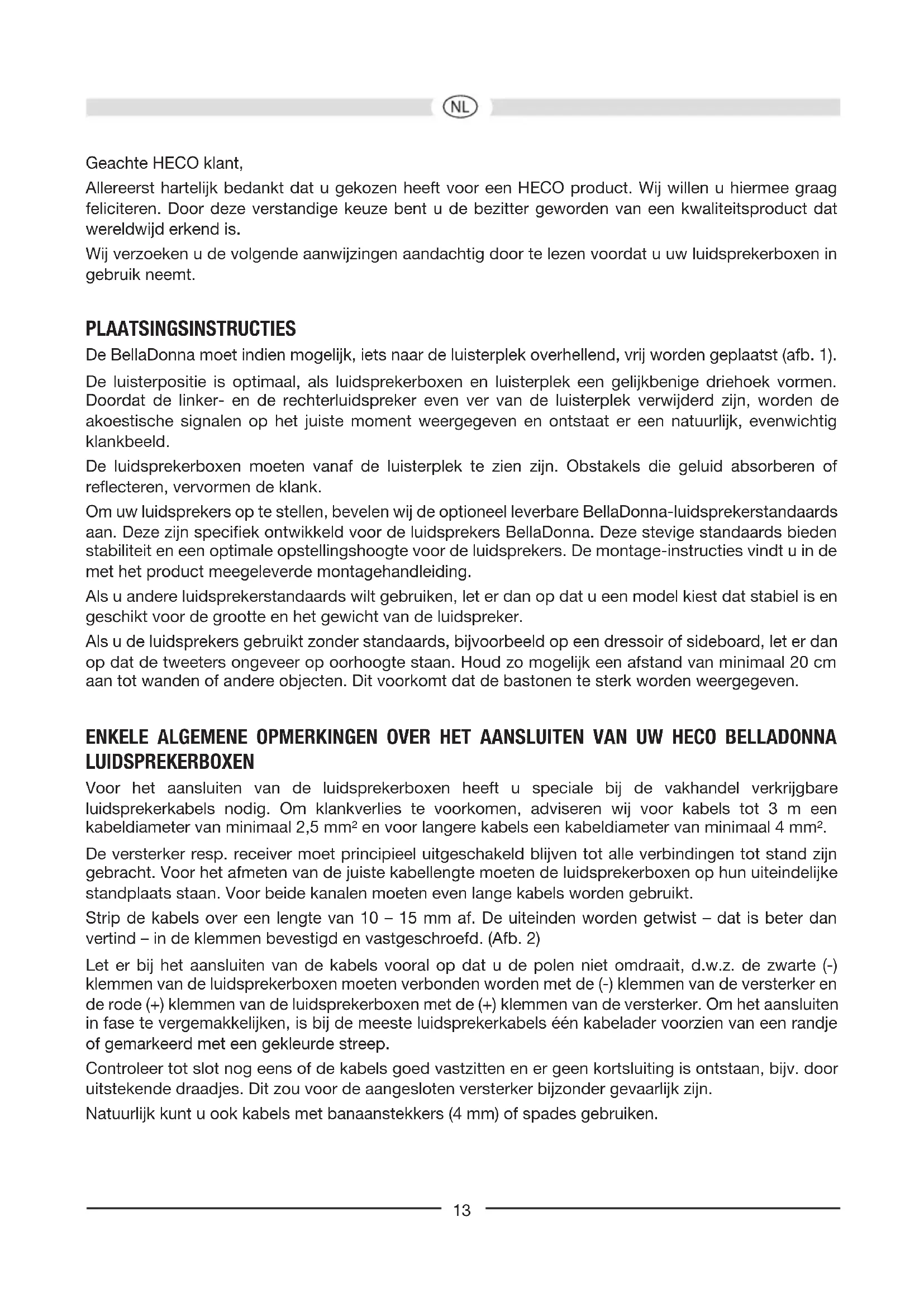

Geachte HECO klant, Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is. Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt. PLAATSINGSINSTRUCTIES De BellaDonna moet indien mogelijk, iets naar de luisterplek overhellend, vrij worden geplaatst (afb. 1). De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig klankbeeld. De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reecteren, vervormen de klank. Om uw luidsprekers op te stellen, bevelen wij de optioneel leverbare BellaDonna-luidsprekerstandaards aan. Deze zijn speciek ontwikkeld voor de luidsprekers BellaDonna. Deze stevige standaards bieden stabiliteit en een optimale opstellingshoogte voor de luidsprekers. De montage-instructies vindt u in de met het product meegeleverde montagehandleiding. Als u andere luidsprekerstandaards wilt gebruiken, let er dan op dat u een model kiest dat stabiel is en geschikt voor de grootte en het gewicht van de luidspreker. Als u de luidsprekers gebruikt zonder standaards, bijvoorbeeld op een dressoir of sideboard, let er dan op dat de tweeters ongeveer op oorhoogte staan. Houd zo mogelijk een afstand van minimaal 20 cm aan tot wanden of andere objecten. Dit voorkomt dat de bastonen te sterk worden weergegeven. ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECO BELLADONNA LUIDSPREKERBOXEN Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm². De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind – in de klemmen bevestigd en vastgeschroefd. (Afb. 2) Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn. Natuurlijk kunt u ook kabels met banaanstekkers (4 mm) of spades gebruiken.14 HET AANSLUITVELD VAN DE HECO BELLADONNA LUIDSPREKERS / BI-WIRING EN BI-AMPING De aansluitvelden van de BellaDonna luidsprekers zijn uitgerust met vijf schroefklemmen, die behalve de conventionele aansluiting op een versterker ook de optie bi-wiring/bi-amping mogelijk maken. De bovenste klemmen zijn verbonden met de scheidingslter, de onderste klemmen met de lagetonenaftakking. Door een extra aansluitklem kan een hoogophaling met 2dB worden gekozen. (Afb. 3B, 4B, 5B) Bi-wiring betekent dat de hoge en de lage frequenties via afzonderlijke kabels worden overgedragen. Voor bi-amping is er, zoals de naam al doet vermoeden, naast een tweede kabel ook een tweede eindversterker nodig. Vooral met de laatste methode kan de weergavekwaliteit nog eens aanzienlijk worden verbeterd.

GEBRUIK MET SINGLE-WIRING

Monteer de meegeleverde kabelbrug zoals getoond in afb. 3A/B. Draai hiervoor de betreffende schroefklem los en schuif de spade van de kabel op het contact. Draai daarna de schroefklem weer vast. In afbeelding A ziet u de aansluiting voor lineaire weergave van hoge tonen; in afbeelding B de aansluiting voor weergave van hoge tonen die met 2 dB is verhoogd. Sluit de luidsprekerkabel die van de versterker komt altijd aan op het onderste paar schroefklemmen.

GEBRUIK MET BI-WIRING / BI-AMPING

De meegeleverde kabelbrug is hierbij niet nodig. In de afbeeldingen 4A/B en 5A/B ziet u hoe u in dit scenario de luidsprekers aansluit op de versterker(s). De passende hogetonen-instelling is afhankelijk van het luistervertrek, van de plaatsing van de luidsprekers en natuurlijk ook van de persoonlijke smaak. Bij sterk gedempte vertrekken (b.v. zware gestoffeerde meubels en gordijnen) is de +2dB instelling aan te raden. TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden. ER HET ALGEMEEN.. kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.15 ONDERHOUD Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken. TECHNISCHE GEGEVENS BellaDonna Conguratie: 2-weg basreex Belastbaarheid: 150 / 250 W Impedantie: 4 – 8 Ohm Frequentiebereik 28 – 52 000 Hz Aanbevolen versterkervermogen: 30 – 250 W Bruikbare gevoeligheid (1W/1m): 91 dB Afmetingen (bxhxd): 276 x 450 x 462 mm Toebehoren: Metalen spikes

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN16
