BellaDonna - Vocero HECO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz bass reflex de 2 vías
Número de vías	2 vías (woofer, tweeter)
Potencia recomendada (amplificador)	30 - 250 W
Eficiencia (1W/1m)	91 dB
Dimensiones (An x Al x Pr)	276 x 450 x 462 mm
Accesorios incluidos	Puntas metálicas
Tipo de conexión	Bornes de tornillo (cableado doble y biamplificación posible)
Ajuste de agudos	+2 dB seleccionable mediante borne dedicada
Distancia mínima a las paredes	20 cm (lateral y trasera)
Altura de colocación recomendada	Tweeter a la altura del oído
Pie recomendado	Pie BellaDonna opcional
Sección de cable recomendada	≥ 2,5 mm² para < 3 m, ≥ 4 mm² para > 3 m
Mantenimiento y limpieza	Producto de limpieza suave, evitar barniz para muebles
Garantía	5 años (primer propietario)
Reciclaje	Depositar en un punto de reciclaje adecuado al final de su vida útil

Preguntas frecuentes - BellaDonna HECO

¿Cómo instalar los altavoces BellaDonna para un sonido óptimo?

Coloque los altavoces formando un triángulo equilátero con su posición de escucha. Incline ligeramente el altavoz hacia el punto de escucha (fig. 1). Respete una distancia lateral y trasera de al menos 20 cm respecto a las paredes. Idealmente, el tweeter debe estar a la altura del oído. Utilice preferiblemente el pie BellaDonna opcional.

¿Cuál es la distancia ideal entre los altavoces y el punto de escucha?

La configuración ideal es un triángulo equilátero: los altavoces izquierdo y derecho deben estar a igual distancia de su posición de escucha. Ajuste la separación según la habitación, pero asegúrese de que los altavoces sean completamente visibles sin obstáculos que absorban o reflejen el sonido.

¿Cómo conectar los altavoces en modo bicableado (Bi-wiring)?

Retire los puentes suministrados que conectan los bornes superiores e inferiores. Use dos cables separados: uno para las frecuencias altas (bornes superiores) y otro para las bajas (bornes inferiores). Conecte estos cables al amplificador respetando la polaridad (+/-). Consulte las figuras 4A/B del manual.

¿Cómo ajustar los agudos con la opción +2 dB?

En el borne, un borne adicional permite seleccionar una elevación de agudos de 2 dB. Para una reproducción lineal, conecte el cable al borne sin el puente +2 dB. Para una ganancia, use el borne dedicado (fig. 3B, 4B, 5B). Este ajuste es útil en habitaciones absorbentes (alfombras, cortinas pesadas).

¿Qué cables usar para la conexión?

Use cables de altavoz de buena calidad, específicos para audio. Para una longitud inferior a 3 m, una sección de 2,5 mm² es suficiente; si es mayor, opte por 4 mm². Pele el aislante de 10 a 15 mm y retuerza los extremos. Respete la polaridad (borne negro negativo, rojo positivo) para una puesta en fase.

¿Cómo evitar dañar los altavoces?

No ajuste en exceso los controles de tono (graves/agudos) del amplificador. Evite la distorsión audible: baje inmediatamente el volumen si la escucha. No use un amplificador demasiado débil, ya que puede saturar y dañar los altavoces. La potencia del amplificador debe corresponder al menos a la potencia recomendada (30-250 W).

¿Cómo limpiar y mantener los altavoces BellaDonna?

Limpie las superficies con un producto de limpieza doméstico suave. No use nunca barniz para muebles ni productos abrasivos. Para las rejillas, se puede usar una aspiradora con cepillo suave. Verifique las conexiones regularmente.

¿Qué potencia de amplificador se recomienda para estos altavoces?

La potencia recomendada a la salida del amplificador es de 30 a 250 W. Para una escucha a alto volumen, asegúrese de que su amplificador pueda entregar al menos la potencia nominal de los altavoces. Evite los amplificadores de baja potencia que pueden producir distorsión a volumen moderado.

¿Qué hacer en caso de distorsión del sonido?

Baje inmediatamente el volumen para proteger los altavoces. La distorsión a menudo es causada por una sobrecarga del amplificador (amplificador demasiado débil o volumen demasiado alto). Verifique también las conexiones y asegúrese de que los cables no estén en cortocircuito. Si el problema persiste, haga revisar la instalación por un técnico.

¿Cómo usar las puntas metálicas suministradas con el altavoz?

Las puntas metálicas (spikes) sirven para estabilizar el altavoz en el suelo. Atorníllelas debajo de la base del altavoz (o del pie) para desacoplar las vibraciones y mejorar la claridad del sonido. Asegúrese de que estén bien fijadas y de que el suelo no se raye (use almohadillas si es necesario).

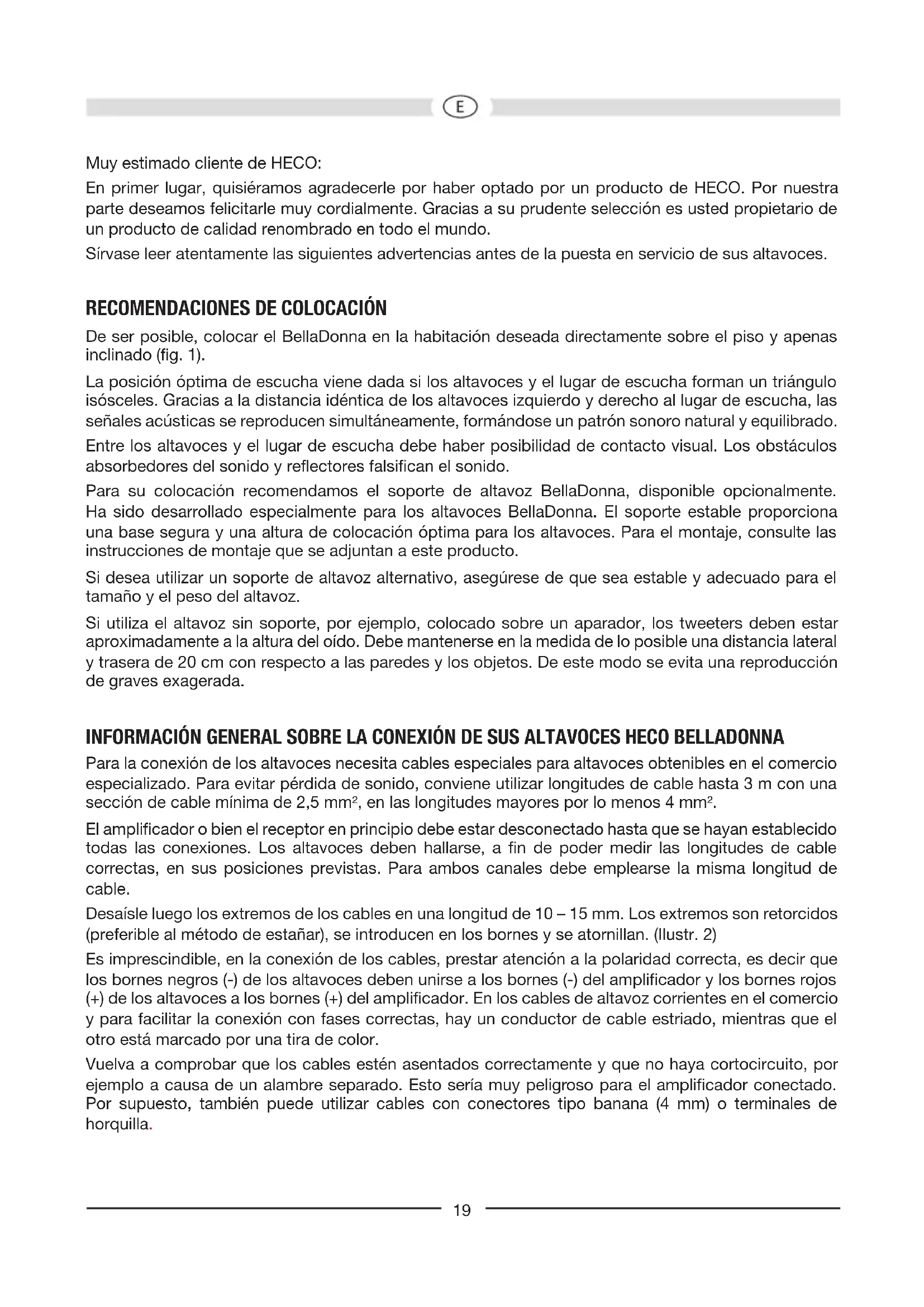

MANUAL DE USUARIO BellaDonna HECO

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

RECOMENDACIONES DE COLOCACIÓN

De ser posible, colocar el BellaDonna en la habitación deseada directamente sobre el piso y apenas inclinado (fig. 1).

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado.

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido.

Para su colocación recomendamos el soporte de altavoz BellaDonna, disponible opcionalmente. Ha sido desarrollado especialmente para los altavoces BellaDonna. El soporte estable proporciona una base segura y una altura de colocación óptima para los altavoces. Para el montaje, consulte las instrucciones de montaje que se adjuntan a este producto.

Si desea utilizar un soporte de altavoz alternativo, asegúrese de que sea estable y adecuado para el tamaño y el peso del altavoz.

Si utiliza el altavoz sin soporte, por ejemplo, colocado sobre un aparador, los tweeters deben estar aproximadamente a la altura del oído. Debe mantenerse en la medida de lo posible una distancia lateral y trasera de 20 cm con respecto a las paredes y los objetos. De este modo se evita una reproducción de graves exagerada.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO BELLADONNA

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm², en las longitudes mayores por lo menos 4 mm².

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan. (Ilustr. 2)

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado. Por supuesto, también puede utilizar cables con conectores tipo banana (4 mm) o terminales de horquilla.

EL PANEL DE CONEXIONES DEL ALTAVOZ HECO BELLADONNA / BI-WIRING Y BI-AMPING

Los paneles de conexiones de los altavoces BellaDonna incluyen cinco terminales roscados que, además de la conexión convencional a un amplificador, permiten efectuar conexiones bi-wiring y bi-amping. Los terminales superiores están conectados a la derivación del divisor de frecuencias y los terminales inferiores, a la de los tonos graves. Por medio de un terminal adicional es posible elevar unos 2 dB los tonos agudos. (Ilustr. 3B, 4B, 5B)

Bi-wiring significa que las frecuencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, además, que aparte del segundo cable haya un segundo amplificador final adicional. Sobre todo este último método permite mejorar ulteriormente la reproducción.

Monte los puentes de cables incluidos en el volumen de suministro tal como se muestra en la fig. 3A/B. Para ello, afloje el terminal roscado correspondiente y empuje el terminal de horquilla del cable hacia la superficie de contacto. A continuación, vuelva a apretar el terminal roscado.

La figura A muestra la conexión para una reproducción lineal de alta frecuencia y la figura B para una reproducción de alta frecuencia aumentada en 2 dB.

El cable de altavoz del amplificador debe conectarse siempre al par de terminales inferior.

FUNCIONAMIENTO CON BICABLEADO/BIAMPLIFICACIÓN

Los puentes de cable suministrados no son necesarios. La conexión con el o los amplificadores se muestra en las figuras 4A/B y 5A/B.

El ajuste adecuado de los tonos agudos dependerá de las características del ambiente, la ubicación del altavoz y, por supuesto, el gusto personal. Para los ambientes con acústica muy atenuada (por ej. donde haya grandes muebles tapizados y cortinados) se recomienda el ajuste +2 dB.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL..

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

LIMPIEZA

Se recomienda limpiar las superficies con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

DATOS TÉCNICOS

BellaDonna

Configuración: Reflejo bajo de 2 vías

Resistencia: 150 / 250 vatios

Impedancia: 4 - 8 ohmios

Gama de frecuencias: 28 - 52 000 Hz

Potencia recomendada 30 - 250 vatios

del amplificador:

Rendimiento (1 vatio/1 m): 91 dB

Dimensiones (an x al x pr): 276 x 450 x 462 mm

Accesorios: Puntas de metal

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
