BellaDonna - Altoparlante HECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore bass reflex a 2 vie
Numero di vie	2 vie (woofer, tweeter)
Potenza consigliata (amplificatore)	30 - 250 W
Efficienza (1W/1m)	91 dB
Dimensioni (L x A x P)	276 x 450 x 462 mm
Accessori inclusi	Punte metalliche
Tipo di connessione	Morsetti a vite (doppia cablatura e bi-amping possibile)
Regolazione degli acuti	+2 dB selezionabile tramite morsetto dedicato
Distanza minima dalle pareti	20 cm (laterale e posteriore)
Altezza di posizionamento consigliata	Tweeter all'altezza dell'orecchio
Supporto consigliato	Supporto BellaDonna opzionale
Sezione del cavo consigliata	≥ 2,5 mm² per < 3 m, ≥ 4 mm² per > 3 m
Manutenzione e pulizia	Detergente domestico delicato, evitare lucido per mobili
Garanzia	5 anni (primo proprietario)
Riciclaggio	Smaltire in un punto di riciclaggio appropriato a fine vita

Domande frequenti - BellaDonna HECO

Come installare i diffusori BellaDonna per un suono ottimale?

Posizionare i diffusori in modo da formare un triangolo equilatero con la posizione di ascolto. Inclinare leggermente il diffusore verso il punto di ascolto (fig. 1). Rispettare una distanza laterale e posteriore di almeno 20 cm dalle pareti. Idealmente, il tweeter dovrebbe essere all'altezza dell'orecchio. Utilizzare preferibilmente il supporto BellaDonna opzionale.

Qual è la distanza ideale tra i diffusori e il punto di ascolto?

La configurazione ideale è un triangolo equilatero: i diffusori sinistro e destro devono essere alla stessa distanza dalla posizione di ascolto. Regolare la distanza in base alla stanza, ma assicurarsi che i diffusori siano completamente visibili senza ostacoli che assorbano o riflettano il suono.

Come collegare i diffusori in modalità bi-cablatura (Bi-wiring)?

Rimuovere i ponticelli forniti che collegano i morsetti superiori e inferiori. Utilizzare due cavi separati: uno per le frequenze alte (morsetti superiori) e uno per i bassi (morsetti inferiori). Collegare questi cavi all'amplificatore rispettando la polarità (+/-). Consultare le figure 4A/B del manuale.

Come regolare gli acuti con l'opzione +2 dB?

Sulla morsettiera, un morsetto aggiuntivo consente di selezionare un aumento degli acuti di 2 dB. Per una riproduzione lineare, collegare il cavo al morsetto senza il ponticello +2 dB. Per un guadagno, utilizzare il morsetto dedicato (fig. 3B, 4B, 5B). Questa regolazione è utile in stanze assorbenti (tappeti, tende pesanti).

Quali cavi utilizzare per il collegamento?

Utilizzare cavi per altoparlanti di buona qualità, specifici per audio. Per una lunghezza inferiore a 3 m, una sezione di 2,5 mm² è sufficiente; oltre, optare per 4 mm². Spellare l'isolante per 10-15 mm e attorcigliare le estremità. Rispettare la polarità (morsetto nero negativo, rosso positivo) per la messa in fase.

Come evitare di danneggiare i diffusori?

Non spingere eccessivamente le regolazioni di tono (bassi/acuti) dell'amplificatore. Evitare la distorsione udibile: abbassare immediatamente il volume se la si sente. Non utilizzare un amplificatore troppo debole, poiché potrebbe saturare e danneggiare gli altoparlanti. La potenza dell'amplificatore deve almeno corrispondere alla potenza consigliata (30-250 W).

Come pulire e mantenere i diffusori BellaDonna?

Pulire le superfici con un detergente domestico delicato. Non utilizzare mai lucido per mobili o prodotti abrasivi. Per le griglie, è possibile utilizzare un aspirapolvere con spazzola morbida. Controllare regolarmente i collegamenti.

Quale potenza dell'amplificatore è consigliata per questi diffusori?

La potenza consigliata in uscita dell'amplificatore è da 30 a 250 W. Per l'ascolto ad alto volume, assicurarsi che l'amplificatore possa erogare almeno la potenza nominale dei diffusori. Evitare amplificatori di bassa potenza che potrebbero produrre distorsione a volume medio.

Cosa fare in caso di distorsione del suono?

Abbassare immediatamente il volume per proteggere gli altoparlanti. La distorsione è spesso causata da un sovraccarico dell'amplificatore (amplificatore troppo debole o volume troppo alto). Controllare anche i collegamenti e assicurarsi che i cavi non siano in cortocircuito. Se il problema persiste, far verificare l'installazione da un tecnico.

Come utilizzare le punte metalliche fornite con il diffusore?

Le punte metalliche (spikes) servono a stabilizzare il diffusore sul pavimento. Avvitarle sotto la base del diffusore (o del supporto) per disaccoppiare le vibrazioni e migliorare la chiarezza sonora. Assicurarsi che siano ben fissate e che il pavimento non rischi di essere graffiato (utilizzare dei feltrini se necessario).

MANUALE UTENTE BellaDonna HECO

Puissance nominale: 150 / 250 W

Impédance: 4 - 8 Ohm

Bande passante: 28 - 52 000 Hz

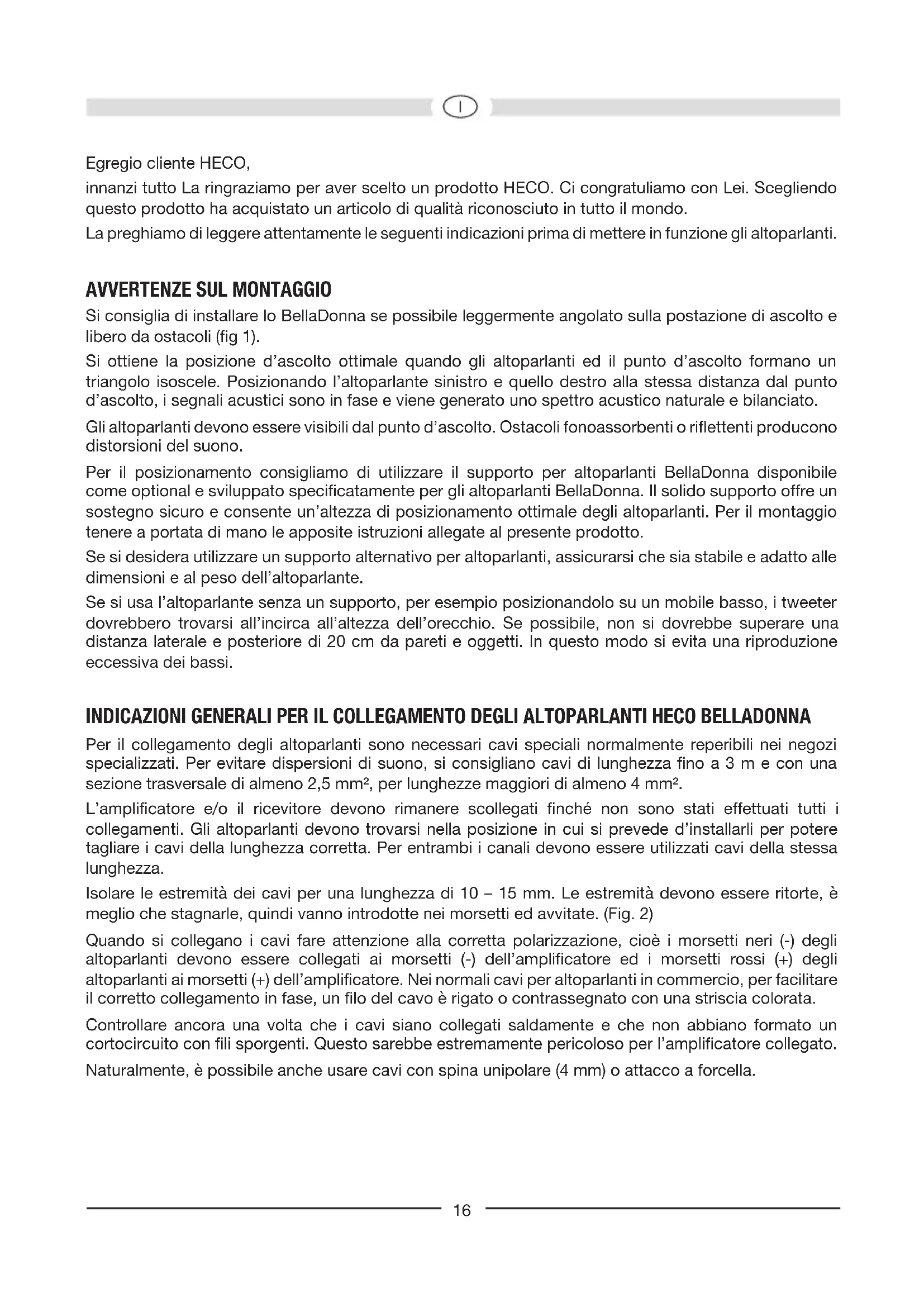

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

AVVERTENZE SUL MONTAGGIO

Si consiglia di installare lo BellaDonna se possibile leggermente angolato sulla postazione di ascolto e libero da ostacoli (fig 1).

Si ottiene la posizione d'ascolto ottimale quando gli altoparlanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distanza dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato.

Gli altoparlanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono.

Per il posizionamento consigliamo di utilizzare il supporto per altoparlanti BellaDonna disponibile come optional e sviluppato specificatamente per gli altoparlanti BellaDonna. Il solido supporto offre un sostegno sicuro e consente un'altezza di posizionamento ottimale degli altoparlanti. Per il montaggio tenere a portata di mano le apposite istruzioni allegate al presente prodotto.

Se si desidera utilizzare un supporto alternativo per altoparlanti, assicurarsi che sia stabile e adatto alle dimensioni e al peso dell'altoparlante.

Se si usa l'altoparlante senza un supporto, per esempio posizionandolo su un mobile basso, i tweeter dovrebbero trovarsi all'incirca all'altezza dell'orecchio. Se possibile, non si dovrebbe superare una distanza laterale e posteriore di 20 cm da pareti e oggetti. In questo modo si evita una riproduzione eccessiva dei bassi.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO BELLADONNA

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm².

L'amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quindi vanno introdotte nei morsetti ed avvitate. (Fig. 2)

Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

Naturalmente, è possibile anche usare cavi con spina unipolare (4 mm) o attacco a forcella.

IL CAMPO DI COLLEGAMENTO DEGLI ALTOPARLANTI HECO BELLADONNA / BI-WIRING E BI-AMPING

I campi di collegamento degli altoparlanti BellaDonna sono dotati di cinque morsetti a vite che oltre al collegamento convenzionale ad un amplificatore consentono anche l'opzione Bi-wiring/Bi-amping. I morsetti superiori sono collegati con il tratto dei toni di frequenze, mentre i morsetti inferiori con il tratto di toni bassi. Con un morsetto di collegamento supplementare è possibile selezionare un aumento dei toni alti di 2dB. (Fig. 3B, 4B, 5B)

Bi-wiring significa che le frequenze alte e basse vengono trasmesse attraverso linee separate. Il metodo bi-amping richiede, oltre alla seconda linea, anche un ulteriore secondo amplificatore terminale. Con quest'ultimo metodo è possibile migliorare ulteriormente la riproduzione.

Si prega di montare i ponti per cavi in dotazione come mostrato in fig. 3A/B. A tale scopo, allentare il rispettivo morsetto a vite e spingere l'attacco a forcella del cavo nella superficie di contatto. Stringere nuovamente il morsetto a vite.

La fig. A mostra il collegamento per una riproduzione lineare degli alti, la fig. B per una riproduzione degli alti aumentata di 2 dB.

Il cavo dell'altoparlante dall'amplificatore dovrebbe essere sempre collegato alla coppia inferiore di morsetti!

I ponti per cavi in dotazione non sono necessari. Il collegamento all'amplificatore / agli amplificatori è mostrato nelle figure 4A/B e 5A/B.

L'impostazione adatta dei toni alti dipende dalla sala di ascolto, dalla disposizione degli altoparlanti ed ovviamente anche dal piacere personale. Nel caso di ambienti soggetti a forte vapore (ad es. pesanti mobili imbottiti e tende) si consiglia l'uso dell'impostazione +2dB.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possiede un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ..

gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impianto ad un tecnico.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzare quindi alcun prodotto per la pulizia dei mobili o sim.

DATI TECNICI

BellaDonna

Configurazione: bassreflex 2 vie

Potenza max.: 150 / 250 W

Impedenza: 4 – 8 Ohm

Gamma di frequenze: 28 – 52 000 Hz

Potenza amplificatore consigliata: 30 - 250 W

Rendimento (1 Watt/1 m): 91 dB

Dimensioni (largh x alt x prof): 276 x 450 x 462 mm

Accessori: Punte in metallo

CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
