Type de produit	Enceinte bass reflex à 2 voies
Nombre de voies	2 voies (woofer, tweeter)
Puissance recommandée (ampli)	30 - 250 W
Efficacité (1W/1m)	91 dB
Dimensions (L x H x P)	276 x 450 x 462 mm
Accessoires fournis	Pointes métalliques
Type de connexion	Bornes à vis (double câblage et bi-amping possible)
Réglage des aigus	+2 dB sélectionnable via borne dédiée
Distance minimale aux murs	20 cm (latéral et arrière)
Hauteur de placement recommandée	Tweeter à hauteur d'oreille
Pied recommandé	Pied BellaDonna en option
Section de câble recommandée	≥ 2,5 mm² pour < 3 m, ≥ 4 mm² pour > 3 m
Entretien et nettoyage	Produit ménager doux, éviter vernis pour meuble
Garantie	5 ans (premier propriétaire)
Recyclage	Déposer dans un point de recyclage approprié en fin de vie

FOIRE AUX QUESTIONS - BellaDonna HECO

Comment installer les enceintes BellaDonna pour un son optimal ?

Placez les enceintes de manière à former un triangle équilatéral avec votre position d'écoute. Inclinez légèrement l'enceinte vers le point d'écoute (fig. 1). Respectez une distance latérale et arrière d'au moins 20 cm par rapport aux murs. Idéalement, le tweeter doit être à hauteur d'oreille. Utilisez de préférence le pied BellaDonna en option.

Quelle est la distance idéale entre les enceintes et le point d'écoute ?

La configuration idéale est un triangle équilatéral : les enceintes gauche et droite doivent être à égale distance de votre position d'écoute. Ajustez l'écartement selon la pièce, mais veillez à ce que les enceintes soient entièrement visibles sans obstacle absorbant ou réfléchissant le son.

Comment brancher les enceintes en mode bi-câblage (Bi-wiring) ?

Retirez les ponts fournis reliant les bornes supérieures et inférieures. Utilisez deux câbles séparés : un pour les fréquences hautes (bornes supérieures) et un pour les basses (bornes inférieures). Reliez ces câbles à l'amplificateur en respectant la polarité (+/-). Consultez les figures 4A/B du manuel.

Comment régler les aigus avec l'option +2 dB ?

Sur le bornier, une borne supplémentaire permet de sélectionner une élévation des aigus de 2 dB. Pour une reproduction linéaire, branchez le câble sur la borne sans le pont +2 dB. Pour un gain, utilisez la borne dédiée (fig. 3B, 4B, 5B). Ce réglage est utile dans les pièces absorbantes (tapis, rideaux lourds).

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de haut-parleur de bonne qualité, spécifiques pour audio. Pour une longueur inférieure à 3 m, une section de 2,5 mm² est suffisante ; au-delà, optez pour 4 mm². Dénudez l'isolant sur 10 à 15 mm et torsadez les extrémités. Respectez la polarité (borne noire négative, rouge positive) pour une mise en phase.

Comment éviter d'endommager les enceintes ?

Ne poussez pas excessivement les réglages de tonalité (graves/aigus) de l'amplificateur. Évitez la distorsion audible : baissez immédiatement le volume si vous l'entendez. N'utilisez pas un amplificateur trop faible, car il peut saturer et endommager les haut-parleurs. La puissance de l'ampli doit au moins correspondre à la puissance recommandée (30-250 W).

Comment nettoyer et entretenir les enceintes BellaDonna ?

Nettoyez les surfaces avec un produit d'entretien ménager doux. N'utilisez jamais de vernis pour meuble ou de produits abrasifs. Pour les grilles, un aspirateur à brosse douce peut être utilisé. Vérifiez régulièrement les connexions.

Quelle puissance d'amplificateur est recommandée pour ces enceintes ?

La puissance recommandée en sortie d'amplificateur est de 30 à 250 W. Pour une écoute à haut volume, assurez-vous que votre ampli peut délivrer au moins la puissance nominale des enceintes. Évitez les amplis de faible puissance qui peuvent produire de la distorsion à volume moyen.

Que faire en cas de distorsion du son ?

Baissez immédiatement le volume pour protéger les haut-parleurs. La distorsion est souvent causée par une surcharge de l'amplificateur (ampli trop faible ou volume trop élevé). Vérifiez également les connexions et assurez-vous que les câbles ne sont pas en court-circuit. Si le problème persiste, faites vérifier l'installation par un technicien.

Comment utiliser les pointes métalliques fournies avec l'enceinte ?

Les pointes métalliques (spikes) servent à stabiliser l'enceinte sur le sol. Vissez-les sous la base de l'enceinte (ou du pied) pour découpler les vibrations et améliorer la clarté sonore. Assurez-vous qu'elles sont bien fixées et que le sol ne risque pas d'être rayé (utilisez des patins si nécessaire).

MODE D'EMPLOI BellaDonna HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

(D) 4 GB 7 ⑤ 10 NL 13 ① 16 E 19 P 22 S 25 RUS 28 CHN 31 J 33 Abbildungen/Illustrations 36

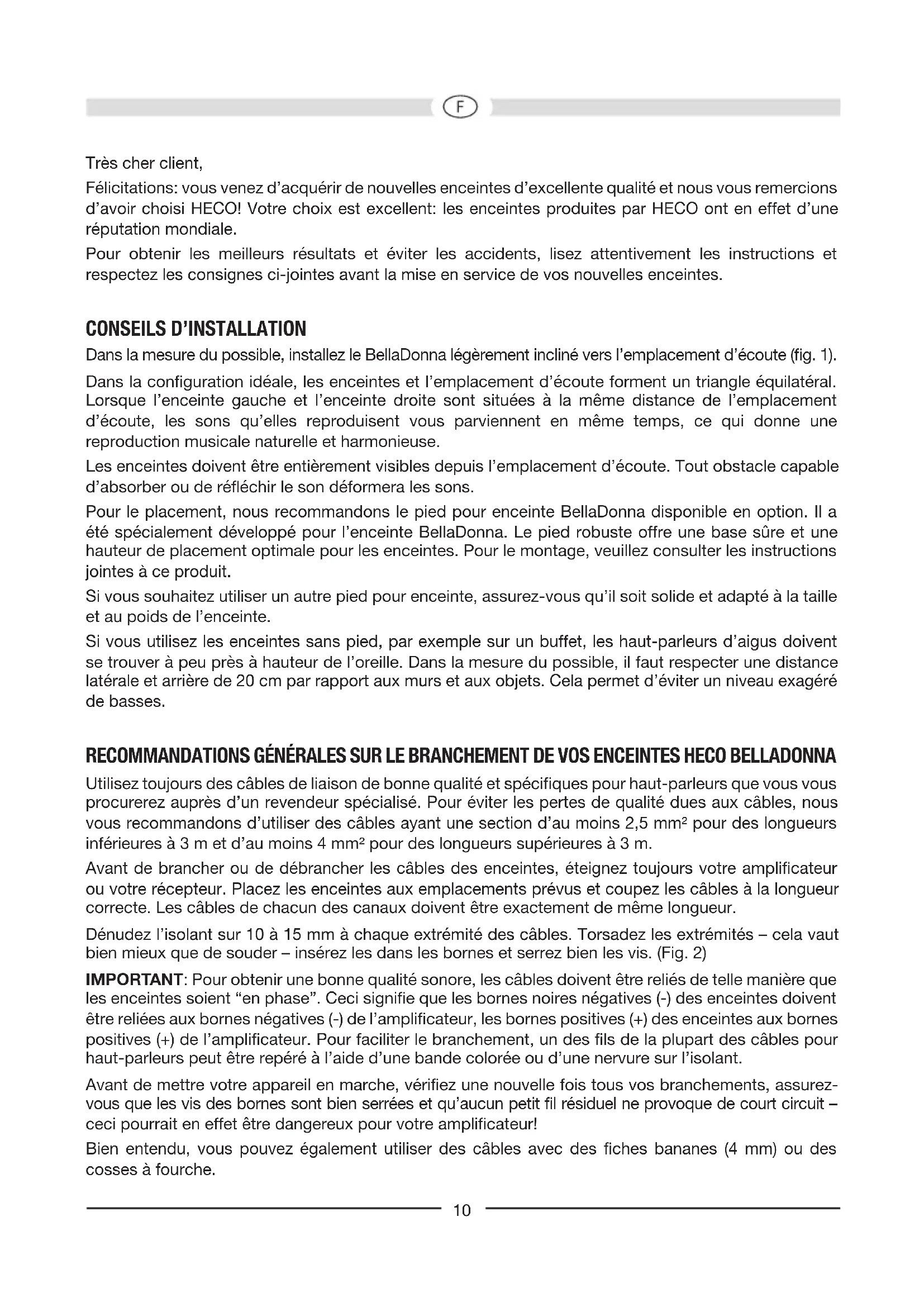

Félicitations : vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi HECO ! Votre choix est excellent : les enceintes produites par HECO ont en effet une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Conseils d'installation

Dans la mesure du possible, installez le BellaDonna légèrement incliné vers l'emplacement d'écoute (fig. 1).

Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, les sons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse.

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de réfléchir le son déformera les sons.

Pour le placement, nous recommandons le pied pour enceinte BellaDonna disponible en option. Il a été spécialement développé pour l'enceinte BellaDonna. Le pied robuste offre une base sûre et une hauteur de placement optimale pour les enceintes. Pour le montage, veuillez consulter les instructions jointes à ce produit.

Si vous souhaitez utiliser un autre pied pour enceinte, assurez-vous qu'il soit solide et adapté à la taille et au poids de l'enceinte.

Si vous utilisez les enceintes sans pied, par exemple sur un buffet, les haut-parleurs d'aigus doivent se trouver à peu près à hauteur de l'oreille. Dans la mesure du possible, il faut respecter une distance latérale et arrière de 20 cm par rapport aux murs et aux objets. Cela permet d'éviter un niveau exagéré de basses.

Recommandations générales sur le branchement de vos enceintes HECO BELLADONNA

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 2,5 mm² pour des longueurs inférieures à 3 m et d'au moins 4 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez-les dans les bornes et serrez bien les vis. (Fig. 2)

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court-circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

Bien entendu, vous pouvez également utiliser des câbles avec des fiches bananes (4 mm) ou des cosses à fourche.

Le CHAMP de connexion du haut-parleur HECO belladonna / DOUBLE câblage et DOUBLE amplification

Les champs de connexion du haut-parleur BellaDonna sont équipés de cinq bornes à vis, qui en plus de la connexion conventionnelle à un amplificateur permettent une option Bi-wiring/Bi-amping. Les bornes supérieures sont reliées avec la connexion du filtre répartiteur, les bornes inférieures avec la connexion des sons graves. Avec une borne de connexion supplémentaire, une élévation des sons aigus de 2dB peut être sélectionnée. (Fig. 3B, 4B, 5B)

Dans le cas du double câblage, vous utilisez des câbles séparés pour acheminer les fréquences hautes et basses. La double amplification va un pas plus loin et utilise des amplificateurs de puissance séparés ainsi que des câbles séparés pour les fréquences hautes et basses. La double amplification peut en particulier apporter une légère amélioration supplémentaire de qualité dans la reproduction sonore.

Mode câblage SIMPLE

Veuillez monter les ponts fournis comme indiqué sur la figure 3A/B. Pour ce faire, desserrez les bornes à vis et poussez la fourche dans la surface de contact. Resserrez ensuite les bornes à vis.

La figure A montre la connexion pour une reproduction linéaire des aigus, la figure B pour une reproduction des aigus augmentée de 2 dB.

Le câble provenant de l'amplificateur doit toujours être connecté à la paire de bornes inférieure des enceintes !

Mode bi-câblage / bi-amplification

Les ponts fournis ne sont pas nécessaires. Le raccordement au(x) amplificateur(s) est illustré dans les figures 4A/B et 5A/B.

Le réglage approprié des sons aigus varie en fonction de la pièce d'écoute, de la position des haut-parleurs et bien sûr des préférences personnelles. Dans le cas de pièces qui amortissent les sons (par exemple avec des lourds meubles rembourrés et des rideaux), le réglage +2dB est conseillé.

Comment éviter d'endommager vos enceintes

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé, assurez-vous que votre amplificateur peut fournir au moins autant de puissance que la puissance nominale de vos enceintes.

En général

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

Entretien

Nettoyez les surfaces avec un produit d'entretien ménager doux, et n'utilisez surtout pas un vernis pour meuble ou similaire.

Spécifications techniques

Type : Enceinte bass reflex à 2 voies

Puissance recommandée 30 - 250 W

en sortie de l'amplificateur:

Efficacité (1W/1m): 91 dB

Dimensions (L x H x P): 276 x 450 x 462 mm

Accessoires: Pointes métalliques

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES

Chère HECO cliente, Cher HECO client,

Toutes nos félicitations! Vous avez bien choisi et êtes le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits HECO.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil HECO, veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : • l'appareil soit expédié dans son emballage d'origine, • le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
6. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
