Tipo de producto	Altavoz empotrable para techo o pared
Marca	Heco
Modelo	INC 2602
Categoría	Altavoz
Dimensiones exteriores (diámetro)	231 mm
Profundidad de empotramiento	92 mm
Corte requerido (diámetro)	198 mm
Impedancia	2 x 4 ohmios
Potencia nominal / máxima	100 W / 180 W
Ancho de banda	35 - 30 000 Hz
Frecuencia de corte	3600 Hz
Eficiencia (1 W/1 m)	90 dB
Potencia de amplificador recomendada	30 - 160 W
Material del cono	No especificado (estimación: polipropileno o papel tratado)
Número de vías	2 vías
Tweeter orientable	Sí (giratorio, hasta 35°)
Ajustes acústicos	Conmutación para agudos (treble) y medios (midrange): -3 dB, 0 dB, +3 dB
Tipo de conexión	Bornes de resorte (mecanismo de sujeción)
Sección de cable recomendada	≥ 1 mm² hasta 3 m, ≥ 1,5 mm² más allá
Montaje	Empotrado en pared o techo (yeso, madera)
Rejilla de protección	Desmontable (desenroscado)
Color	No especificado (generalmente blanco)
Garantía	5 años (bajo condiciones)
Mantenimiento y limpieza	Paño suave y seco; evitar productos agresivos
Peso	No especificado (estimación: 1,5 - 2 kg)

Preguntas frecuentes - INC 2602 HECO

¿Cómo instalar el altavoz Heco INC 2602 en un techo de yeso?

Corte un agujero de 198 mm de diámetro. Retire la rejilla de protección, afloje los tornillos de montaje para colocar las bornes en posición A. Inserte el altavoz en el agujero y luego apriete los tornillos: las bornes giran a la posición B y fijan el altavoz.

¿Qué tipo de cable usar para conectar el altavoz?

Use un cable de altavoz de calidad, sección mínima 1 mm² para menos de 3 metros, o 1,5 mm² para más de 3 metros. Pele el aislamiento en 10 a 15 mm, retuerza los hilos e insértelos en las bornes de resorte presionando la cabeza.

¿Cómo ajustar los agudos y los medios en el altavoz?

El altavoz tiene dos interruptores: treble (agudos) y midrange (medios). Cada uno ofrece tres posiciones: -3 dB, 0 dB y +3 dB. Ajuste según la acústica de la habitación: para una habitación muy reverberante, elija -3 dB; para una habitación muy absorbente, +3 dB.

¿Se puede orientar el tweeter?

Sí, el tweeter está montado en un pivote (giratorio) que permite una inclinación de hasta 35 grados para dirigir el sonido hacia la zona de escucha.

¿Cuál es la impedancia del altavoz?

El altavoz tiene una impedancia de 2 x 4 ohmios. Puede conectarse en serie o en paralelo según el amplificador. Verifique la compatibilidad con su amplificador (carga mínima 4 ohmios).

¿Cómo evitar dañar el altavoz?

No suba los controles de tono al máximo. Si escucha distorsión, baje inmediatamente el volumen. Asegúrese de que el amplificador no esté subdimensionado: un amplificador demasiado débil puede producir distorsiones peligrosas.

¿Puedo usar el altavoz en exteriores?

No, el altavoz está diseñado para instalación en interiores (pared o techo). No es estanco y no resiste la humedad.

¿Cómo desmontar la rejilla de protección?

Para el modelo INC 2602, la rejilla se retira desenroscando los tornillos visibles. En algunos modelos, simplemente encaja; tire suavemente.

¿Qué potencia de amplificador se recomienda?

La potencia recomendada es de 30 a 160 W por canal. El altavoz soporta una potencia nominal de 100 W y una potencia máxima de 180 W.

¿Qué hacer en caso de problemas de calidad de sonido?

Verifique la polaridad: los bornes negros (-) deben conectarse a los bornes negativos del amplificador, los rojos (+) a los positivos. Asegúrese de que los cables estén bien insertados y que los tornillos de los bornes estén apretados. Ajuste también los interruptores treble/midrange según la acústica.

MANUAL DE USUARIO INC 2602 HECO

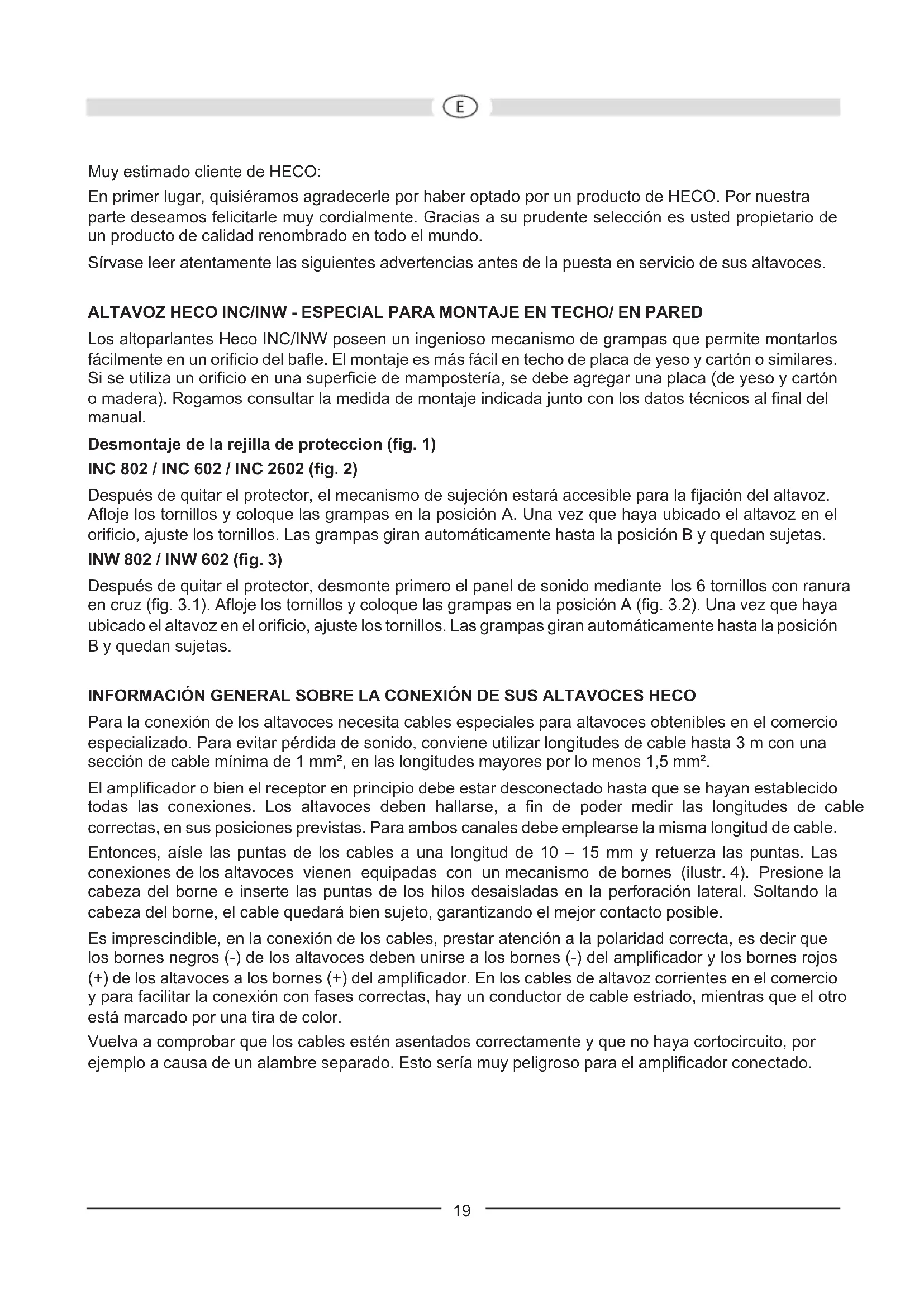

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

ALTAVOZ HECO INC/INW - ESPECIAL PARA MONTAJE EN TECHO/ EN PARED

Los altoparlantes Heco INC/INW poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un orificio del bafle. El montaje es más fácil en techo de placa de yeso y cartón o similares. Si se utiliza un orificio en una superficie de mampostería, se debe agregar una placa (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada junto con los datos técnicos al final del manual.

Desmontaje de la rejilla de protección (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

Después de quitar el protector, el mecanismo de sujeción estará accesible para la fijación del altavoz. Afloje los tornillos y coloque las grampas en la posición A. Una vez que haya ubicado el altavoz en el orificio, ajuste los tornillos. Las grampas giran automáticamente hasta la posición B y quedan sujetas.

INW 802 / INW 602 (fig. 3)

Después de quitar el protector, desmonte primero el panel de sonido mediante los 6 tornillos con ranura en cruz (fig. 3.1). Afloje los tornillos y coloque las grampas en la posición A (fig. 3.2). Una vez que haya ubicado el altavoz en el orificio, ajuste los tornillos. Las grampas giran automáticamente hasta la posición B y quedan sujetas.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 1 mm², en las longitudes mayores por lo menos 1,5 mm².

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Entonces, aíslé las puntas de los cables a una longitud de 10 – 15 mm y retuerza las puntas. Las conexiones de los altavoces vienen equipadas con un mecanismo de bornes (ilustr. 4). Presione la cabeza del borne e inserte las puntas de los hilos desaisladas en la perforación lateral. Soltando la cabeza del borne, el cable quedará bien sujeto, garantizando el mejor contacto posible.

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

AJUSTE ACÚSTICO

El circuito crossover le ofrece mediante un interruptor de alta calidad un ajuste sonoro individual del sistema de altavoces:

1. Ajuste de los niveles de tonos altos (treble) (fig. 5A)
2. Ajuste de niveles de tonos medios (midrange) (fig. 5B)

Se recomienda realizar el óptimo ajuste de acuerdo a los gustos personales para escuchar. Como ajuste básico para habitaciones con distintas características de audio le recomendamos las siguientes posiciones del interruptor:

Tipo de habitación Ejemplo Posición del		interruptor„treble“	Posición del interruptor„midrange“
Ambiente con baja insonorización	Habitaciones con humedad, superficies con una fuerte reflectancia, baldosas, grandes superficies de vidrio, habitaciones con poco amoblado	-3dB -3dB
Ambiente con insonorización normal	Alfombras, superficies de vidrio con cortinas , muebles de cuero, habitaciones con amoblado normal	0dB 0dB
Ambiente con fuerte insonorización	Alfombras, muebles tapizados, cortinas gruesas, habitaciones con mucho amoblado	+3dB 0dB

Gracias a la tecnología „Swivel“, usted puede mover el tweeter hasta en 35 grados, para obtener así un comportamiento ideal de la radiación y conseguir un ajuste perfecto al lugar desde donde se escucha.

CONEXIÓN A UN AMPLIFICADOR ESTÉREO

En la ilustración 6 se observa la conexión entre el altavoz y un amplificador estéreo.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de CD/DVD, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

DATOS TÉCNICOS

INC 802 INC 602 INC 2602

Resistencia: 120 / 200 vatios 100 / 180 vatios 100 / 180 vatios

Impedancia: 4 - 8 ohmios 4 - 8 ohmios 2 x 4 ohmios

Frecuencia de separación: 3500 Hz 3500 Hz 3600 Hz

Gama de frecuencias: 32 – 32 000 Hz 35 – 32 000 Hz 35 – 30 000 Hz

Potencia recomendada del amplificador: 30 – 180 vatios 30 – 140 vatios 30 – 160 vatios

Rendimiento (1 vatio/1 m): 91 dB 90 dB 90 dB

Dimensiones exteriores ∅:	272 mm	231 mm	231 mm
Orificio ∅:	242 mm	198 mm	198 mm
Profundidad de montaje:	112 mm	98 mm	92 mm

INW 802 INW 602

Resistencia: 120 / 200 vatios 100 / 180 vatios

Impedancia: 4 ohmios 4 – 8 ohmios

Frecuencia de separación: 3500 Hz 3500 Hz

Gama de frecuencias: 32 – 32 000 Hz 38 – 32 000 Hz

Potencia recomendada del amplificador: 30 – 180 vatios 30 – 160 vatios

Rendimiento (1 vatio/1 m): 91 dB 90 dB

Dimensiones exteriores (ancho x alt.): 253 x 356 mm 219 x 306 mm

Orificio (ancho x alt.): 223 x 325 mm 188 x 274 mm

Profundidad de montaje: 90 mm 75 mm

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
