Producttype	Inbouwluidspreker voor plafond of muur
Merk	Heco
Model	INC 2602
Categorie	Luidspreker
Buitenafmetingen (diameter)	231 mm
Inbouwdiepte	92 mm
Vereiste uitsparing (diameter)	198 mm
Impedantie	2 x 4 ohm
Nominaal / maximaal vermogen	100 W / 180 W
Frequentiebereik	35 - 30.000 Hz
Scheidingsfrequentie	3600 Hz
Rendement (1 W/1 m)	90 dB
Aanbevolen versterkervermogen	30 - 160 W
Conusmateriaal	Niet gespecificeerd (schatting: polypropyleen of behandeld papier)
Aantal wegen	2-wegs
Verstelbare tweeter	Ja (draaibaar, tot 35°)
Akoestische instellingen	Schakelaar voor hoge tonen (treble) en middentonen (midrange): -3 dB, 0 dB, +3 dB
Aansluitingstype	Veerklemmen (knijpmechanisme)
Aanbevolen kabeldoorsnede	≥ 1 mm² tot 3 m, ≥ 1,5 mm² daarboven
Montage	Inbouw in muur of plafond (gips, hout)
Beschermrooster	Verwijderbaar (losschroeven)
Kleur	Niet gespecificeerd (meestal wit)
Garantie	5 jaar (onder voorwaarden)
Onderhoud en reiniging	Zachte, droge doek; agressieve producten vermijden
Gewicht	Niet gespecificeerd (schatting: 1,5 - 2 kg)

Veelgestelde vragen - INC 2602 HECO

Hoe installeer ik de Heco INC 2602 luidspreker in een gipsplafond?

Snijd een gat van 198 mm diameter. Verwijder het beschermrooster, draai de montageschroeven los om de klemmen in positie A te zetten. Plaats de luidspreker in het gat en draai de schroeven vast: de klemmen draaien naar positie B en bevestigen de luidspreker.

Welk type kabel moet ik gebruiken om de luidspreker aan te sluiten?

Gebruik een kwaliteitsluidsprekerkabel, minimale doorsnede 1 mm² voor minder dan 3 meter, of 1,5 mm² voor meer dan 3 meter. Strip de isolatie 10 tot 15 mm, draai de aders in elkaar en steek ze in de veerklemmen door op de kop te drukken.

Hoe stel ik de hoge en middentonen in op de luidspreker?

De luidspreker heeft twee schakelaars: treble (hoge tonen) en midrange (middentonen). Elk heeft drie standen: -3 dB, 0 dB en +3 dB. Pas aan op basis van de akoestiek van de kamer: voor een zeer galmende kamer kiest u -3 dB; voor een zeer absorberende kamer +3 dB.

Kan de tweeter worden gericht?

Ja, de tweeter is gemonteerd op een draaipunt (swivel) dat een kanteling tot 35 graden mogelijk maakt om het geluid naar de luisterzone te richten.

Wat is de impedantie van de luidspreker?

De luidspreker heeft een impedantie van 2 x 4 ohm. Deze kan in serie of parallel worden aangesloten, afhankelijk van de versterker. Controleer de compatibiliteit met uw versterker (minimale belasting 4 ohm).

Hoe voorkom ik schade aan de luidspreker?

Zet de toonregelaars niet maximaal. Als u vervorming hoort, verlaag dan onmiddellijk het volume. Zorg ervoor dat de versterker niet te zwak is: een te zwakke versterker kan gevaarlijke vervorming veroorzaken.

Kan ik de luidspreker buitenshuis gebruiken?

Nee, de luidspreker is ontworpen voor installatie binnenshuis (muur of plafond). Hij is niet waterdicht en bestand tegen vocht.

Hoe verwijder ik het beschermrooster?

Voor het model INC 2602 wordt het rooster verwijderd door de zichtbare schroeven los te draaien. Bij sommige modellen klikt het er gewoon op; trek voorzichtig.

Welk versterkervermogen wordt aanbevolen?

Het aanbevolen vermogen is 30 tot 160 W per kanaal. De luidspreker ondersteunt een nominaal vermogen van 100 W en een maximaal vermogen van 180 W.

Wat te doen bij problemen met de geluidskwaliteit?

Controleer de polariteit: de zwarte (-) aansluitingen moeten worden aangesloten op de negatieve aansluitingen van de versterker, de rode (+) op de positieve. Zorg ervoor dat de kabels goed zijn ingestoken en dat de schroeven van de klemmen zijn vastgedraaid. Pas ook de treble/midrange-schakelaars aan op basis van de akoestiek.

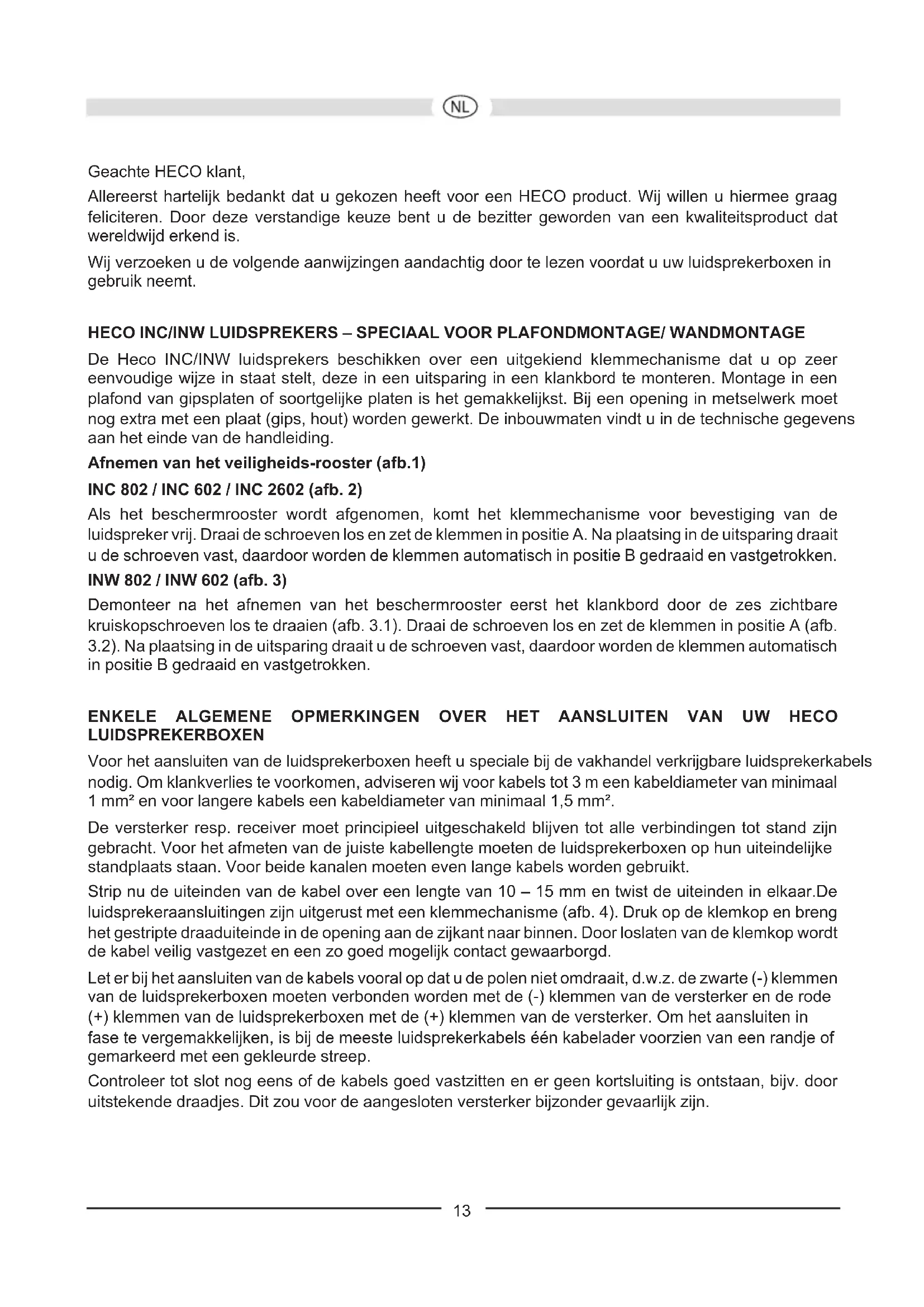

GEBRUIKSAANWIJZING INC 2602 HECO

Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

HECO INC/INW LUIDSPREKERS – SPECIAAL VOOR PLAFONDMONTAGE/ WANDMONTAGE

De Heco INC/INW luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een plafond van gipsplaten of soortgelijke platen is het gemakkelijkst. Bij een opening in metselwerk moet nog extra met een plaat (gips, hout) worden gewerkt. De inbouwmaten vindt u in de technische gegevens aan het einde van de handleiding.

Afnemen van het veiligheids-rooster (afb.1)

INC 802 / INC 602 / INC 2602 (afb. 2)

Als het beschermrooster wordt afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

INW 802 / INW 602 (afb. 3)

Demonteer na het afnemen van het beschermrooster eerst het klankbord door de zes zichtbare kruiskopschroeven los te draaien (afb. 3.1). Draai de schroeven los en zet de klemmen in positie A (afb. 3.2). Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECO LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1 mm² en voor langere kabels een kabeldiameter van minimaal 1,5 mm².

De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lengte van 10 – 15 mm en twist de uiteinden in elkaar. De luidsprekeraansluitingen zijn uitgerust met een klemmechanisme (afb. 4). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant naar binnen. Door loslaten van de klemkop wordt de kabel veilig vastgezet en een zo goed mogelijk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

AKOESTISCHE AANPASSING

Met kwalitatief hoogwaardige schakelaars kunt u een andere frequentie kiezen voor het aanpassen van de klankkleur van het luidsprekersysteem:

1. Hoge-toneninstelling (treble) (afb. 5A)
2. Middentoneninstelling (midrange) (afb. 5B)

Het wordt aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruimte Voorbeeld Schakelstand		„treble“	Schakelstand „midrange“
Ruimten met weinig geluidsdemping	Natte ruimten, harde reflecterende vlakken, tegels, grote glasvlakken, spaarzaam ingerichte ruimten	-3dB -3dB
Ruimten met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB 0dB
Ruimten met veel geluidsdemping	Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebreide inrichting	+3dB 0dB

De luidspreker voor hoge tonen kan dankzij de „Swivel“-technologie tot 35 graden draaien, zodat een ideale stralingshoek wordt verkregen om een perfecte afstelling mogelijk te maken voor de plaats waar wordt geluisterd:

In afb. 6 is de aansluiting van de luidsprekers op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagtonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt.

Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.
