INC 2602 - Alto-falante HECO - Manual de utilização gratuito

Tipo de produto	Alto-falante embutível para teto ou parede
Marca	Heco
Modelo	INC 2602
Categoria	Alto-falante
Dimensões externas (diâmetro)	231 mm
Profundidade de embutimento	92 mm
Recorte necessário (diâmetro)	198 mm
Impedância	2 x 4 ohms
Potência nominal / máxima	100 W / 180 W
Faixa de frequência	35 - 30 000 Hz
Frequência de corte	3600 Hz
Eficiência (1 W/1 m)	90 dB
Potência de amplificador recomendada	30 - 160 W
Material do cone	Não especificado (estimativa: polipropileno ou papel tratado)
Número de vias	2 vias
Tweeter orientável	Sim (swivel, até 35°)
Ajustes acústicos	Comutação para agudos (treble) e médios (midrange): -3 dB, 0 dB, +3 dB
Tipo de conexão	Terminais de mola (mecanismo de fixação)
Seção de cabo recomendada	≥ 1 mm² até 3 m, ≥ 1,5 mm² além
Montagem	Embutido em parede ou teto (gesso, madeira)
Grade de proteção	Removível (desrosqueamento)
Cor	Não especificada (geralmente branco)
Garantia	5 anos (sob condições)
Manutenção e limpeza	Pano macio e seco; evitar produtos agressivos
Peso	Não especificado (estimativa: 1,5 - 2 kg)

Perguntas frequentes - INC 2602 HECO

Como instalar o alto-falante Heco INC 2602 em um teto de gesso?

Corte um furo de 198 mm de diâmetro. Remova a grade de proteção, afrouxe os parafusos de montagem para colocar os terminais na posição A. Insira o alto-falante no furo e aperte os parafusos: os terminais giram para a posição B e fixam o alto-falante.

Que tipo de cabo usar para conectar o alto-falante?

Use um cabo de alto-falante de qualidade, seção mínima de 1 mm² para menos de 3 metros, ou 1,5 mm² para mais de 3 metros. Decape o isolamento em 10 a 15 mm, torça os fios e insira-os nos terminais de mola pressionando a cabeça.

Como ajustar os agudos e os médios no alto-falante?

O alto-falante possui dois comutadores: treble (agudos) e midrange (médios). Cada um oferece três posições: -3 dB, 0 dB e +3 dB. Ajuste conforme a acústica da sala: para uma sala muito reverberante, escolha -3 dB; para uma sala muito absorvente, +3 dB.

O tweeter pode ser orientado?

Sim, o tweeter é montado em um suporte giratório (swivel) que permite uma inclinação de até 35 graus para direcionar o som para a área de audição.

Qual é a impedância do alto-falante?

O alto-falante tem uma impedância de 2 x 4 ohms. Pode ser conectado em série ou em paralelo dependendo do amplificador. Verifique a compatibilidade com seu amplificador (carga mínima de 4 ohms).

Como evitar danificar o alto-falante?

Não force os controles de tom ao máximo. Se ouvir distorção, reduza imediatamente o volume. Certifique-se de que o amplificador não seja subdimensionado: um amplificador muito fraco pode produzir distorções perigosas.

Posso usar o alto-falante ao ar livre?

Não, o alto-falante foi projetado para instalação interna (parede ou teto). Não é à prova d'água e não resiste à umidade.

Como remover a grade de proteção?

Para o modelo INC 2602, a grade é removida desrosqueando os parafusos visíveis. Em alguns modelos, ela simplesmente encaixa; puxe suavemente.

Qual potência de amplificador é recomendada?

A potência recomendada é de 30 a 160 W por canal. O alto-falante suporta potência nominal de 100 W e potência máxima de 180 W.

O que fazer em caso de problema de qualidade sonora?

Verifique a polaridade: os terminais pretos (-) devem ser conectados aos terminais negativos do amplificador, os vermelhos (+) aos positivos. Certifique-se de que os cabos estejam bem inseridos e que os parafusos dos terminais estejam apertados. Ajuste também os comutadores treble/midrange conforme a acústica.

MANUAL DE UTILIZADOR INC 2602 HECO

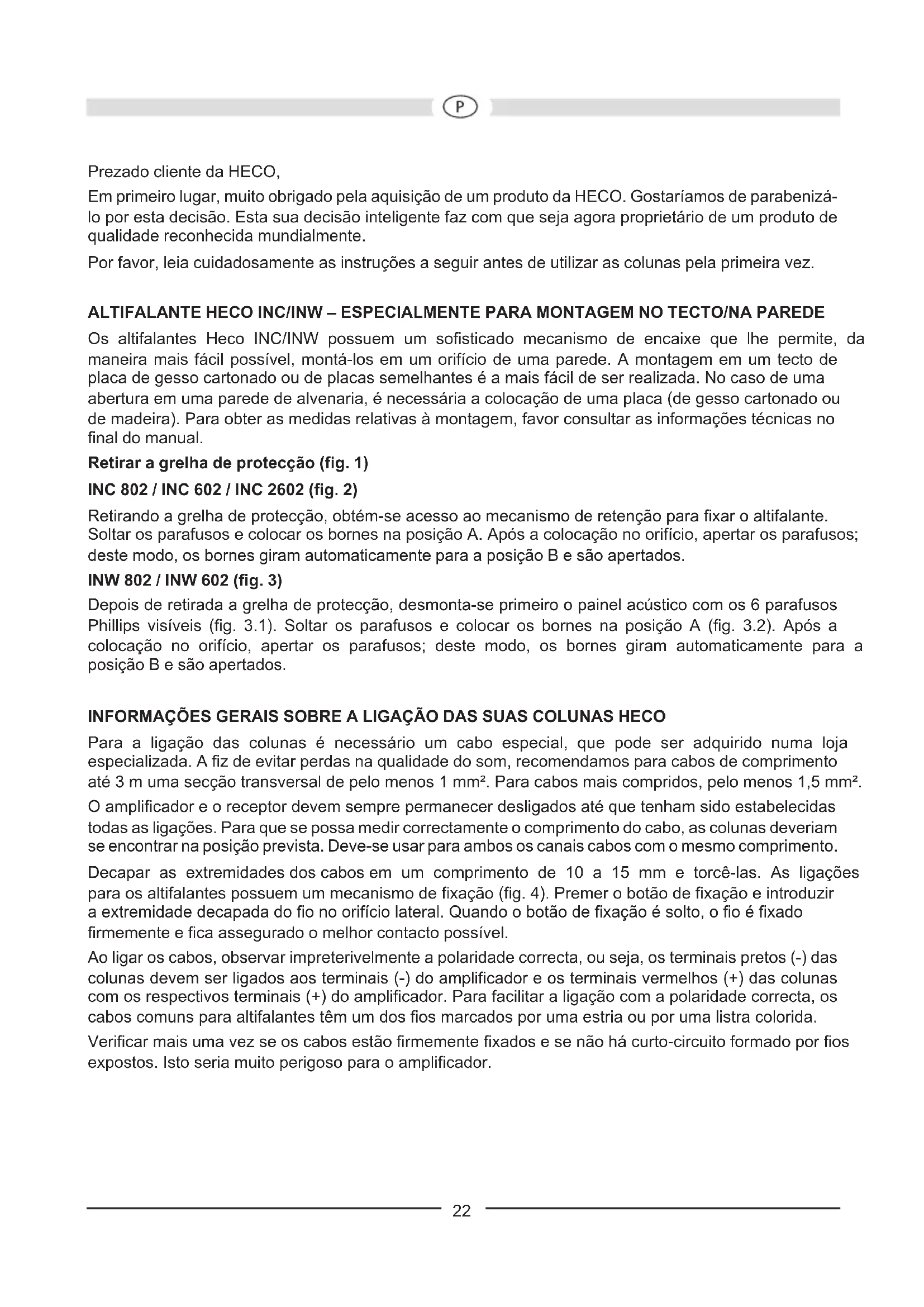

Prezado cliente da HECO,

Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.

ALTIFALANTE HECO INC/INW - ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE

Os altifalantes Heco INC/INW possuem um sofisticado mecanismo de encaixe que lhe permite, da maneira mais fácil possível, montá-los em um orifício de uma parede. A montagem em um tecto de placa de gesso cartonado ou de placas semelhantes é a mais fácil de ser realizada. No caso de uma abertura em uma parede de alvenaria, é necessária a colocação de uma placa (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consultar as informações técnicas no final do manual.

Retirar a grelha de protecção (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

Retirando a grelha de protecção, obtém-se acesso ao mecanismo de retenção para fixar o altifalante. Soltar os parafusos e colocar os bornes na posição A. Após a colocação no orifício, apertar os parafusos; deste modo, os bornes giram automaticamente para a posição B e são apertados.

INW 802 / INW 602 (fig. 3)

Depois de retirada a grelha de protecção, desmonta-se primeiro o painel acústico com os 6 parafusos Phillips visíveis (fig. 3.1). Soltar os parafusos e colocar os bornes na posição A (fig. 3.2). Após a colocação no orifício, apertar os parafusos; deste modo, os bornes giram automaticamente para a posição B e são apertados.

INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS HECO

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1 mm². Para cabos mais compridos, pelo menos 1,5 mm².

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torcê-las. As ligações para os altifalantes possuem um mecanismo de fixação (fig. 4). Premer o botão de fixação e introduzir a extremidade decapada do fio no orifício lateral. Quando o botão de fixação é solto, o fio é fixado firmemente e fica assegurado o melhor contacto possível.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.

ADAPTAÇÃO ACÚSTICA

O diplexer oferece-lhe, por intermédio de um interruptor de grande qualidade, uma adaptação individual do som do sistema de altifalantes:

1. Regulação do nível de agudos (treble) (fig. 5A)
2. Regulação do nível de meios-tons (midrange) (fig. 5B)

A regulação deve ser feita de acordo com o gosto de cada um. Como definição básica para as várias salas de audição, recomendamos as seguintes posições de interruptor:

Sala de audição Exemplo	Posição do	interruptor „treble“	Posição do interruptor „midrange“
Instalação com pouco amortecimento de som	Salas húmidas, superfícies reflectoras duras, ladrilhos, superfícies de vidro grandes, espaços com pouca mobília	-3dB -3dB
Instalação com amortecimento de som normal	Carpetes, superfícies de vidro com cortinas, móveis em cabedal, espaços mobilados normalmente	0dB 0dB
Instalação com muito amortecimento de som	Alcatifas, móveis almofadados, cortinas pesadas, espaços com muita mobília	+3dB 0dB

Graças à tecnologia „Swivel“, o altifalante de agudos pode ser rodado até 35 graus, garantindo, assim, excelentes propriedades de emissão e permitindo a orientação para o local de audição:

LIGAÇÃO A UM AMPLIFICADOR ESTÉREO

Na figura 6 está representada a ligação dos altifalantes em um amplificador stereo.

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixo imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.

DADOS TÉCNICOS

INC 802 INC 602 INC 2602

Capacidade: 120 / 200 Watt 100 / 180 Watt 100 / 180 Watt

Impedância: 4 – 8 Ohm 4 – 8 Ohm 2 x 4 Ohm

Frequência de separação: 3500 Hz 3500 Hz 3600 Hz

Faixa de frequência: 32...32 000 Hz 35...32 000 Hz 35...30 000 Hz

Potência recomendada para o

amplificador:	30...180 Watt	30...140 Watt	30...160 Watt
Rendimento (1 Watt/1 m):	91 dB	90 dB	90 dB
Dimensões totais ∅:	272 mm	231 mm	231 mm
Orifício ∅:	242 mm	198 mm	198 mm
Profundidade de montagem:	112 mm	98 mm	92 mm

INW 802 INW 602

Capacidade: 120 / 200 Watt 100 / 180 Watt

Impedância: 4 Ohm 4 – 8 Ohm

Frequência de separação: 3500 Hz 3500 Hz

Faixa de frequência: 32...32 000 Hz 38...32 000 Hz

Potência recomendada para o

amplificador: 30...180 Watt 30...160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensões totais (l x a): 253 x 356 mm 219 x 306 mm

Orifício (I x a): 223 x 325 mm 188 x 274 mm

Profundidade de montagem: 90 mm 75 mm

RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.
