产品类型	天花板或墙壁嵌入式扬声器
品牌	Heco
型号	INC 2602
类别	扬声器
外部尺寸（直径）	231 mm
嵌入深度	92 mm
开孔尺寸（直径）	198 mm
阻抗	2 x 4 欧姆
额定/最大功率	100 W / 180 W
频响范围	35 - 30,000 Hz
分频点	3600 Hz
灵敏度 (1W/1m)	90 dB
建议功放功率	30 - 160 W
振膜材料	未指定（估计：聚丙烯或处理纸盆）
声道数	2路
可调高音单元	是（可旋转，最高35°）
声学调节	高音和中音开关：-3 dB, 0 dB, +3 dB
连接类型	弹簧端子（夹紧机构）
推荐线缆截面积	≥ 1 mm² 至3米，≥ 1.5 mm² 超过3米
安装方式	嵌入墙或天花板（石膏、木材）
保护网罩	可拆卸（旋开）
颜色	未指定（通常为白色）
保修	5年（有条件）
维护与清洁	柔软干布；避免腐蚀性产品
重量	未指定（估计：1.5 - 2 kg）

常见问题 - INC 2602 HECO

如何将Heco INC 2602扬声器安装在石膏天花板中？

开一个直径198毫米的孔。取下保护网罩，松开安装螺丝，将端子置于A位置。将扬声器放入孔中，然后拧紧螺丝：端子切换至B位置并固定扬声器。

连接扬声器应使用哪种电缆？

使用高品质扬声器线缆，3米以内最小截面积1 mm²，超过3米则1.5 mm²。剥去10至15毫米绝缘层，拧紧线芯，按下端子头插入弹簧端子。

如何调节扬声器的高音和中音？

扬声器有两个开关：treble（高音）和midrange（中音）。每个开关提供三个位置：-3 dB、0 dB和+3 dB。根据房间声学调整：对于混响强的房间，选择-3 dB；对于吸音强的房间，选择+3 dB。

高音单元可以调整方向吗？

是的，高音单元安装在可旋转的球头上（swivel），可倾斜最高35度，将声音指向聆听区域。

扬声器的阻抗是多少？

扬声器阻抗为2 x 4 欧姆。可根据功放串联或并联连接。请检查与功放的兼容性（最小负载4欧姆）。

如何避免损坏扬声器？

不要将音调控制推到极限。如果听到失真，立即降低音量。确保功放功率足够：功放过弱可能产生危险的失真。

可以在室外使用扬声器吗？

不可以，扬声器设计用于室内安装（墙或天花板）。不防水，不耐潮湿。

如何拆卸保护网罩？

对于INC 2602型号，拧下可见的螺丝即可取下网罩。某些型号网罩是卡扣式，轻轻拉下即可。

推荐使用多大功率的功放？

推荐功率为每声道30至160 W。扬声器额定功率100 W，最大功率180 W。

如果音质出现问题怎么办？

检查极性：黑色端子（-）应连接功放负极，红色端子（+）连接正极。确保线缆插牢且端子螺丝拧紧。同时根据声学调整高音/中音开关。

用户手册 INC 2602 HECO

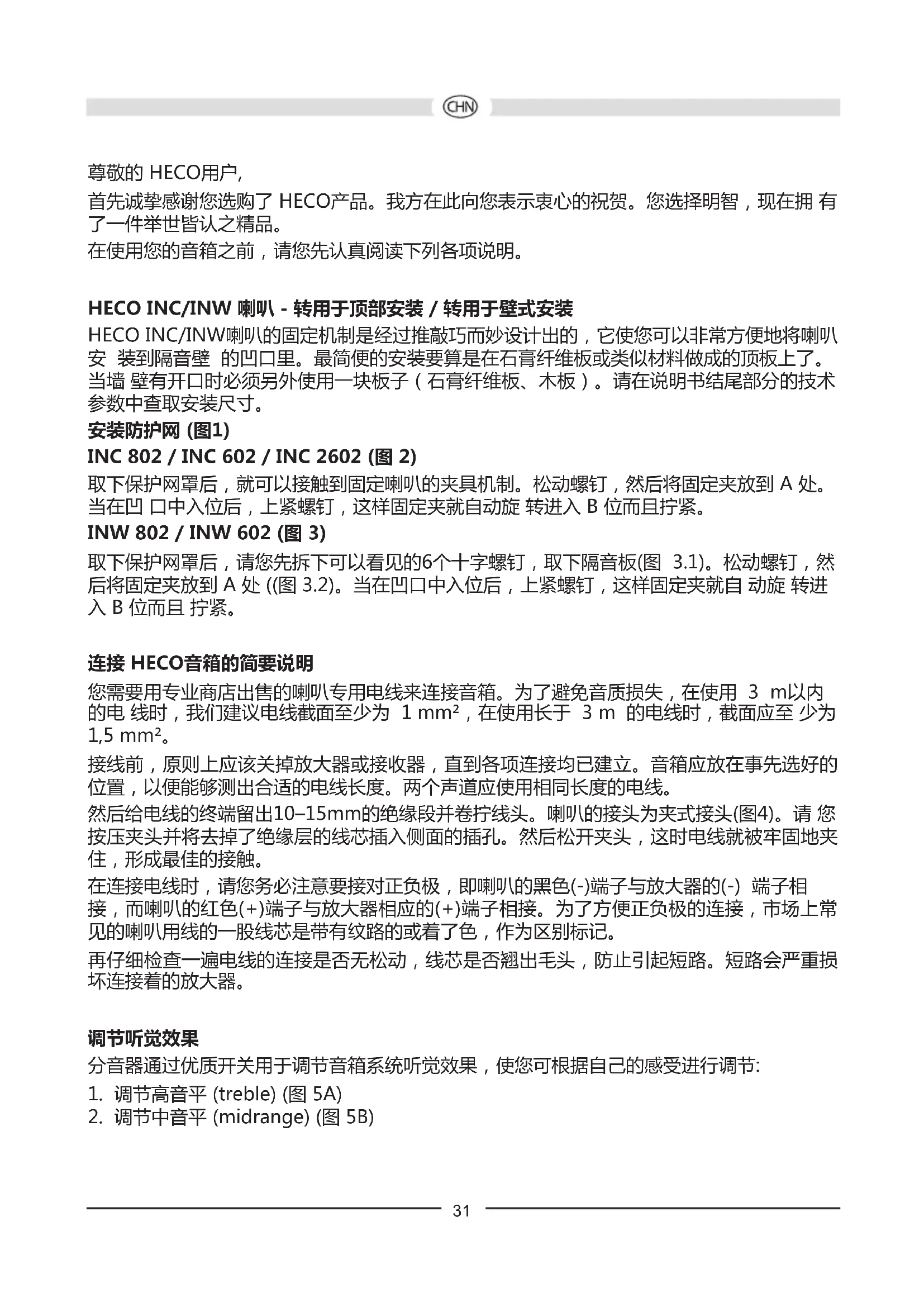

首先诚挚感谢您选购了 HECO产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

HECO INC/INW 喇叭 - 转用于顶部安装 / 转用于壁式安装

HECO INC/INW喇叭的固定机制是经过推敲巧而妙设计出的，它使您可以非常方便地将喇叭安装到隔音壁的凹口里。最简便的安装要算是在石膏纤维板或类似材料做成的顶板上了。当墙壁有开口时必须另外使用一块板子（石膏纤维板、木板）。请在说明书结尾部分的技术参数中查取安装尺寸。

安装防护网 (图1)

INC 802 / INC 602 / INC 2602 (图 2)

取下保护网罩后，就可以接触到固定喇叭的夹具机制。松动螺钉，然后将固定夹放到 A 处。当在凹口中入位后，上紧螺钉，这样固定夹就自动旋转进入 B 位而且拧紧。

INW 802 / INW 602 (图 3)

取下保护网罩后，请您先拆下可以看见的6个十字螺钉，取下隔音板(图 3.1)。松动螺钉，然后将固定夹放到 A 处 ((图 3.2)。当在凹口中入位后，上紧螺钉，这样固定夹就自动旋转进入 B 位而且拧紧。

连接 HECO音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 m 以内的电线时，我们建议电线截面至少为 1 mm^2 ，在使用长于 3 m 的电线时，截面应至少为 1.5 mm^2 。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出10- 15mm的绝缘段并卷拧线头。喇叭的接头为夹式接头(图4)。请您按压夹头并将去掉了绝缘层的线芯插入侧面的插孔。然后松开夹头，这时电线就被牢固地夹住，形成最佳的接触。

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

调节听觉效果

分音器通过优质开关用于调节音箱系统听觉效果，使您可根据自己的感受进行调节：

1. 调节高音平 (treble) (图 5A)
2. 调节中音平 (midrange) (图 5B)

我们建议您根据自己的听觉品味调出最佳音响效果。针对不同的收听空间，应将下面的开关位置作为基本设置：

收听空间 举例 开关位置		„treble“	开关位置„midrange“
弱消音设施 潮湿空间,硬质反射平面,瓷砖,大面积的玻璃平面,家具少的空间		-3dB -3dB
正常消音设施 地毯,有挂帘的玻璃平面,皮革设施,有常规数量家具空间		0dB 0dB
强消音设施 地毯,软垫设施,厚挂帘,家具很多的空间		+3dB 0dB

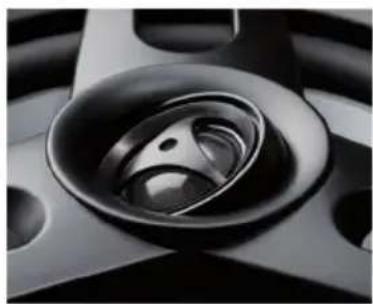

„Swivel “技术使高音喇叭可以转动，角度最大达35度，这样可以取得最佳播音，同时又能完美地对准收听位置。

当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之...

放大器、调谐器和 CD/DVD 机 - 不只是抵挡产品 - 都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

技术参数
INC 802 INC 602 INC 2602

负荷: 120 / 200 瓦 100 / 180 瓦 100 / 180 瓦
阻抗: 4 - 8 欧 4 - 8 欧 2 x 4 欧
分频点: 3500赫 3500赫 3600 赫
频率范围: 32 - 32 000 赫 35 - 32 000 赫 35 - 30 000 赫
最佳放大功率: 30 - 180 瓦 30 - 140 瓦 30 - 160 瓦
有效系数 (1 瓦/1米):	91 分贝	90 分贝	90 分贝
外部尺寸 ∅:	272 毫米	231 毫米	231 毫米
凹口∅:	242 毫米	198 毫米	198 毫米
装入深度: 112 毫米	98 毫米	92 毫米

INW 802
INW 602

负荷: 120 / 200 瓦 100 / 180 瓦
阻抗: 4 欧	4 - 8 欧
分频点: 3500赫 3500赫
频率范围: 32 - 32 000 赫 38 - 32 000 赫
最佳放大功率: 30 - 180 瓦 30 - 160 瓦
有效系数 (1 瓦/1米):	91 分贝	90 分贝
外部尺寸 (宽 x 高):	253 x 356 毫米	219 x 306 毫米
凹口(宽 x 高):	223 x 325 毫米	188 x 274 毫米
装入深度: 90 毫米	75 毫米

可能做技术改动。
