用户手册 Aurora 900 AM HECO

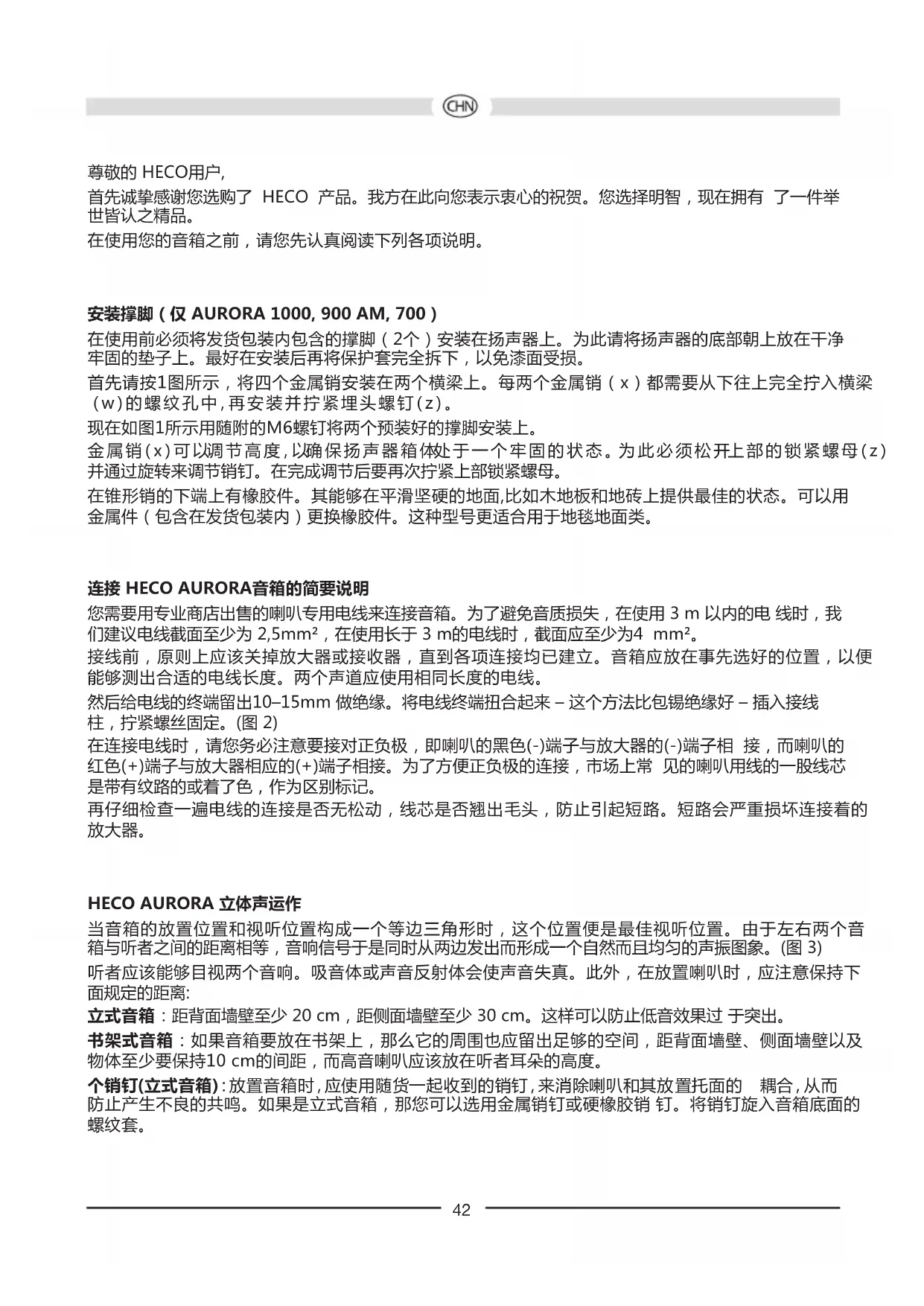

在使用您的音箱之前，请您先认真阅读下列各项说明。 安装撑脚（仅 AURORA 1000, 900 AM, 700） 在使用前必须将发货包装内包含的撑脚（2个）安装在扬声器上。为此请将扬声器的底部朝上放在干净 牢固的垫子上。最好在安装后再将保护套完全拆下，以免漆面受损。 首先请按1图所示，将四个金属销安装在两个横梁上。每两个金属销（x）都需要从下往上完全拧入横梁 （w）的 螺 纹 孔 中，再 安 装 并 拧 紧 埋 头 螺 钉（z）。 现在如图1所示用随附的M6螺钉将两个预装好的撑脚安装上。 金 属 销（x）可 以调 节 高 度，以确 保 扬 声 器 箱 体处 于 一 个 牢 固 的 状 态 。为 此 必 须 松 开上 部 的 锁 紧 螺 母（z） 并通过旋转来调节销钉。在完成调节后要再次拧紧上部锁紧螺母。 在锥形销的下端上有橡胶件。其能够在平滑坚硬的地面,比如木地板和地砖上提供最佳的状态。可以用 金属件（包含在发货包装内）更换橡胶件。这种型号更适合用于地毯地面类。 连接 HECO AURORA音箱的简要说明 您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 m 以内的电 线时，我 们建议电线截面至少为 2,5mm²，在使用长于 3 m的电线时，截面应至少为4 mm²。 接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便 能够测出合适的电线长度。两个声道应使用相同长度的电线。 然后给电线的终端留出10–15mm 做绝缘。将电线终端扭合起来 – 这个方法比包锡绝缘好 – 插入接线 柱，拧紧螺丝固定。(图 2) 在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相 接，而喇叭的 红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常 见的喇叭用线的一股线芯 是带有纹路的或着了色，作为区别标记。 再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的

HECO AURORA 立体声运作 当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音 箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。(图 3) 听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应注意保持下

立式音箱：距背面墙壁至少 20 cm，距侧面墙壁至少 30 cm。这样可以防止低音效果过 于突出。 书架式音箱：如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及 物体至少要保持10 cm的间距，而高音喇叭应该放在听者耳朵的高度。 个销钉(立式音箱)：放 置 音 箱 时，应 使 用 随 货 一 起 收 到 的 销 钉，来 消 除 喇 叭 和 其 放 置 托 面 的 耦 合，从 而 防止产生不良的共鸣。如果是立式音箱，那您可以选用金属销钉或硬橡胶销 钉。将销钉旋入音箱底面的

42HECO AURORA 用作前置音箱或后置音箱 前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能地相等。后 置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听者耳朵的高度或稍高 处。(图 4)

HECO AURORA 1000, 900 AM, 700, 300 的BI-WIRING/双线分音和BI-AMPING/双路功放推动

Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动 方式时，除 了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进 一步提高音响效果。 AURORA音箱配有专门的接线端子，既可供传统运作方式使用，也可供双线分音和双路功放推动运作方 式使用。外部的4个螺栓接口是其识别标志。上方的两个接口接高音喇叭，下方的接低音喇叭。正负接 口在产品出厂前已经通过金属连接桥相互接通。如果是使用双线分音和双路功放运作方式，必须去除连 接桥切断连接。音箱的正确连接见图5a (传统式)，图 5b (Bi-wiring/双线分音)和图5c (Bi-amping/双路

无论是外观还是音响效果，中心音箱 AURORA CENTER 30 的设计都能与其它各型号的AURORA 音箱

相配。此 外还请注意遵守前章简要说明中的各注意事项。

杜比全景声: 杜比全景声是电影院和家庭影院新的声音标准。 Atmos

三维高频声道。此高频声道通过单独的附加扬声器AURORA 900 AM 或由前后集成的附加 扬声器发出。均匀的、非人耳可以定位的高音场通过附加的扬声器发送到天花板使声音弥漫 整个房间。听者捕获反射的声音，从而产生了三维声场的感觉。. 此外，还可以使用壁挂式或墙体嵌入式扬声器来实现高频声道的发送。此方式对安装和布线 要求非常高。因此，Atmos 的认证附加扬声器是以一种简单实用的方法来实现对现有 Atmos 多声道扬声器的扩展。 请注意，一个真正的杜比全景声体验需要通过（如蓝光）音源或电子 （如 AV 接收器）音源作为主音源才能实现杜比全景声音效标准 安装: 前几节中的建议通常适用于扬声器的安装。用作前置扬声器时，到收听位置的距离至少 应为 2.5-3m。扬声器应略微朝向收听位置。AURORA 900 AM 也可用作后置扬声器（具有 四个 Atmos 高通道的家庭影院系统，5.x.4 配置）。然后高通道用于后方高音输出。但是， 扬声器安装在收听位置后方应确保可以清晰的听到（距离至少 1-1.5m）。两个扬声器之间的 距离应与前置扬声器之间的距离大致相等。可能的安装方式如图中 3b 所示。

扬声器背面有两个连接端子。下面的分配给主扬声器，上面的分配给高音扬声器（图 5d）。 请注意:仅可在用于维修目的时，才能取下高音扬声器的保护盖。

43HECO AURORA SUB 30A

无论是外观还是音响效果，有源超低音音箱AURORA SUB 30A 的设计都与 AURORA 系列其它各型的

音箱相配。请注意阅读和遵守产品单独配带的使用说明书。 与AV-接收器连接 图6 显示连接AV-接收器的方法。 避免需要修机的几点建议 当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色 调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作 时，会损坏喇叭。 如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇 叭。但这种现象的出现实为偶然。 输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载 导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。 因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大 音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

放大器、调谐器和 CD 机 –不只是抵挡产品 –都会产生听不见的高频颤动。如果高音喇叭在 开到低音 量 到中等音量时消失，应请专业人员来检查您的音响设备。

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音 箱表面上.

配置: 3路低音反射 3路低音反射 2路同轴 负荷: 230 / 380瓦 200 / 300瓦 (Main Speaker) 60 / 100瓦 (Top Speaker) 阻抗: 4 – 8 欧 4 欧 频率范围: 22 – 42 500赫 25 – 42 500赫 (Main Speaker) 50 – 35 000赫 (Top Speaker) 最佳放大功率: 30 – 380瓦 30 – 300瓦 (Main Speaker) 15 – 100瓦 (Top Speaker) 有效系数 (2.8V/1m): 93 分贝 91 分贝 (Main Speaker) 88 分贝 (Top Speaker) 尺寸 (宽x高x长): 305 x 1258 x 393毫米 265 x 1170 x 363毫米 附件： 金属销钉 金属销钉 硬橡胶销钉 硬橡胶销钉

AURORA 700 AURORA 300 配置: 3路低音反射 2路低音反射 负荷: 200 / 300瓦 80 / 150瓦 阻抗: 4 – 8 欧 4 – 8 欧 频率范围: 25 – 42 500赫 32 – 42 500赫 最佳放大功率: 30 – 300瓦 20 – 150瓦 有效系数 (2.8V/1m): 92 分贝 90 分贝 尺寸 (宽x高x长): 265 x 1158 x 343毫米 195 x 357 x 333毫米 附件： 金属销钉 硬橡胶销钉
