INC 2602 - Altoparlante HECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante da incasso per soffitto o parete
Marca	Heco
Modello	INC 2602
Categoria	Altoparlante
Dimensioni esterne (diametro)	231 mm
Profondità di incasso	92 mm
Foro richiesto (diametro)	198 mm
Impedenza	2 x 4 ohm
Potenza nominale / massima	100 W / 180 W
Risposta in frequenza	35 - 30.000 Hz
Frequenza di crossover	3600 Hz
Sensibilità (1 W/1 m)	90 dB
Potenza amplificatore consigliata	30 - 160 W
Materiale del cono	Non specificato (stima: polipropilene o carta trattata)
Numero di vie	2 vie
Tweeter orientabile	Sì (snodabile, fino a 35°)
Regolazioni acustiche	Selettori per alti (treble) e medi (midrange): -3 dB, 0 dB, +3 dB
Tipo di connessione	Morsetti a molla (meccanismo di bloccaggio)
Sezione cavo consigliata	≥ 1 mm² fino a 3 m, ≥ 1,5 mm² oltre
Montaggio	Incassato a parete o soffitto (cartongesso, legno)
Griglia di protezione	Rimovibile (svitabile)
Colore	Non specificato (generalmente bianco)
Garanzia	5 anni (a determinate condizioni)
Manutenzione e pulizia	Panno morbido e asciutto; evitare prodotti aggressivi
Peso	Non specificato (stima: 1,5 - 2 kg)

Domande frequenti - INC 2602 HECO

Come installare l'altoparlante Heco INC 2602 in un soffitto in cartongesso?

Tagliare un foro di 198 mm di diametro. Rimuovere la griglia di protezione, allentare le viti di montaggio per posizionare i morsetti in posizione A. Inserire l'altoparlante nel foro quindi serrare le viti: i morsetti ruotano in posizione B e fissano l'altoparlante.

Che tipo di cavo utilizzare per collegare l'altoparlante?

Utilizzare un cavo per altoparlanti di qualità, sezione minima 1 mm² per meno di 3 metri, o 1,5 mm² per oltre 3 metri. Spellare l'isolamento per 10-15 mm, attorcigliare i fili e inserirli nei morsetti a molla premendo sulla testa.

Come regolare gli alti e i medi sull'altoparlante?

L'altoparlante dispone di due selettori: treble (alti) e midrange (medi). Ciascuno offre tre posizioni: -3 dB, 0 dB e +3 dB. Regolare in base all'acustica della stanza: per una stanza molto riverberante, scegliere -3 dB; per una stanza molto assorbente, +3 dB.

Il tweeter può essere orientato?

Sì, il tweeter è montato su un snodo (swivel) che consente un'inclinazione fino a 35 gradi per dirigere il suono verso la zona d'ascolto.

Qual è l'impedenza dell'altoparlante?

L'altoparlante ha un'impedenza di 2 x 4 ohm. Può essere collegato in serie o in parallelo a seconda dell'amplificatore. Verificare la compatibilità con il proprio amplificatore (carico minimo 4 ohm).

Come evitare di danneggiare l'altoparlante?

Non spingere i controlli di tono al massimo. Se si sente distorsione, abbassare immediatamente il volume. Assicurarsi che l'amplificatore non sia sottodimensionato: un ampli troppo debole può produrre distorsioni pericolose.

Posso utilizzare l'altoparlante all'esterno?

No, l'altoparlante è progettato per installazione interna (parete o soffitto). Non è impermeabile e non resiste all'umidità.

Come smontare la griglia di protezione?

Per il modello INC 2602, la griglia si rimuove svitando le viti visibili. Su alcuni modelli, si aggancia semplicemente; tirare delicatamente.

Quale potenza dell'amplificatore è consigliata?

La potenza consigliata è di 30 a 160 W per canale. L'altoparlante supporta una potenza nominale di 100 W e una potenza massima di 180 W.

Cosa fare in caso di problemi di qualità audio?

Verificare la polarità: i morsetti neri (-) devono essere collegati ai morsetti negativi dell'amplificatore, i rossi (+) ai positivi. Assicurarsi che i cavi siano ben inseriti e che le viti dei morsetti siano serrate. Regolare anche i selettori treble/midrange in base all'acustica.

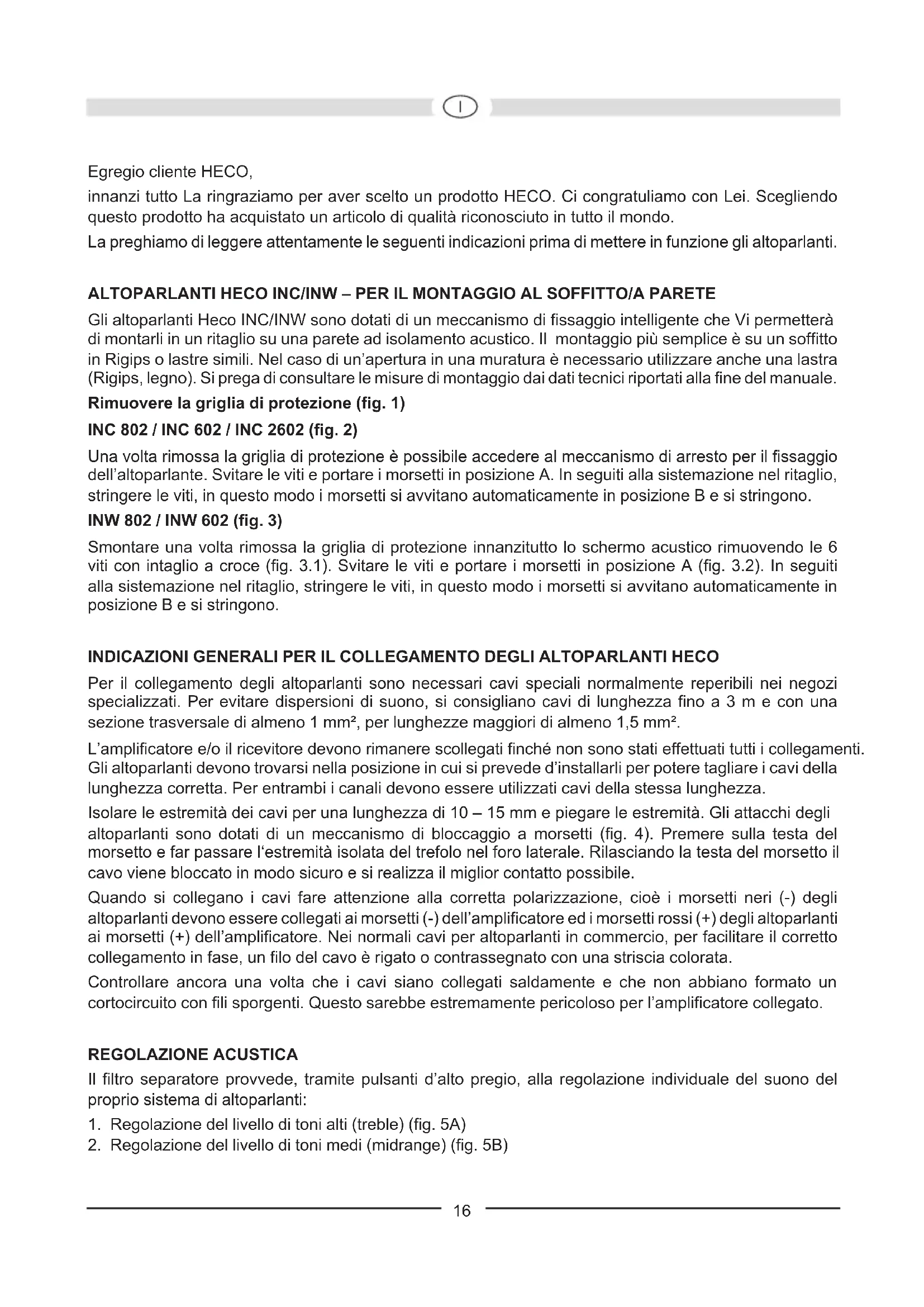

MANUALE UTENTE INC 2602 HECO

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

ALTOPARLANTI HECO INC/INW – PER IL MONTAGGIO AL SOFFITTO/A PARETE

Gli altoparlanti Heco INC/INW sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un soffitto in Rigips o lastre simili. Nel caso di un'apertura in una muratura è necessario utilizzare anche una lastra (Rigips, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale.

Rimuovere la griglia di protezione (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistemazione nel ritaglio, stringere le viti, in questo modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INW 802 / INW 602 (fig. 3)

Smontare una volta rimossa la griglia di protezione innanzitutto lo schermo acustico rimuovendo le 6 viti con intaglio a croce (fig. 3.1). Svitare le viti e portare i morsetti in posizione A (fig. 3.2). In seguiti alla sistemazione nel ritaglio, stringere le viti, in questo modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1 mm², per lunghezze maggiori di almeno 1,5 mm².

L'amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm e piegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 4). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciando la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE ACUSTICA

Il filtro separatore provvede, tramite pulsanti d'alto pregio, alla regolazione individuale del suono del proprio sistema di altoparlanti:

1. Regolazione del livello di toni alti (treble) (fig. 5A)
2. Regolazione del livello di toni medi (midrange) (fig. 5B)

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico Esempio	Posizione	pulsante „treble“	Posizione pulsante „midrange“
Arredi con scarse qualità fonoassorbenti	Locali umidi, superfici riflettenti rigide, piastrelle, grandi superfici in vetro, interni scarsamente arredati	-3dB -3dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB 0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampiamente arredati	+3dB 0dB

Grazie alla tecnologia „Swivel“, il tweeter si lascia ruotare di fino a 35° e consente in tal modo una propagazione ideale e una perfetta regolazione dell'ambiente acustico:

Nella figura 6 è illustrato il collegamento di un altoparlante ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possiede un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed i lettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impianto ad un tecnico.

DATI TECNICI

INC 802 INC 602 INC 2602

Potenza max.: 120 / 200 Watt 100 / 180 Watt 100 / 180 Watt

Impedenza: 4 - 8 Ohm 4 - 8 Ohm 2 x 4 Ohm

Frequenza di taglio: 3500 Hz 3500 Hz 3600 Hz

Gamma di frequenze: 32 – 32 000 Hz 35 – 32 000 Hz 35 – 30 000 Hz

Potenza amplificatore consigliata: 30 – 180 Watt 30 – 140 Watt 30 – 160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB 90 dB

Dimensioni esterne ∅: 272 mm 231 mm 231 mm

Ritaglio foro ∅: 242 mm 198 mm 198 mm

Profondità di montaggio: 112 mm 98 mm 92 mm

INW 802 INW 602

Potenza max.: 120 / 200 Watt 100 / 180 Watt

Impedenza: 4 Ohm 4 – 8 Ohm

Frequenza di taglio: 3500 Hz 3500 Hz

Gamma di frequenze: 32 – 32 000 Hz 38 – 32 000 Hz

Potenza amplificatore consigliata: 30 – 180 Watt 30 – 160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensioni esterne (LxA): 253 x 356 mm 219 x 306 mm

Ritaglio foro (LxA): 223 x 325 mm 188 x 274 mm

Profondità di montaggio: 90 mm 75 mm

CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
