Celan Revolution 4 - Altoparlante HECO - Manuale utente e istruzioni gratuiti

Marca	HECO
Modello	Celan Revolution 4
Categoria	Altoparlante
Tipo di altoparlante	Altoparlante bass reflex a 2 vie
Potenza nominale	100 / 160 W
Impedenza	4 – 8 Ohm
Banda passante	30 – 52 000 Hz
Efficienza (1W/1m)	90 dB
Accessori forniti	Punte in gomma, ponti metallici, viti, inserti metallici (per moquette)
Connessioni	Morsetti a vite (5 coppie) per bi-wiring e bi-amplificazione
Regolazione degli acuti	Ponte metallico che consente un guadagno di +2 dB o posizione lineare
Posizionamento consigliato	Su mensola: almeno 10 cm dalle pareti laterali e posteriori, all'altezza di ascolto
Utilizzo	Stereo, home cinema (canale frontale o posteriore)
Subwoofer compatibile	Celan Revolution Sub 32A
Manutenzione	Pulire con un detergente delicato, evitare vernici per mobili
Sicurezza	Spegnere l'amplificatore prima del collegamento, verificare l'assenza di cortocircuito
Garanzia	5 anni (sotto condizioni, vedere manuale)
Finitura	Vernice (superficie verniciata)
Riciclaggio	Smaltire in un punto di riciclaggio a fine vita
Funzioni speciali	Bi-wiring e Bi-amping possibili, regolazione acuti +2 dB

Domande frequenti - Celan Revolution 4 HECO

Come collegare i miei altoparlanti HECO Celan Revolution 4?

Prima di qualsiasi collegamento, spegnere l'amplificatore. Utilizzare cavi di sezione adeguata (min. 2,5 mm² per meno di 3 m, min. 4 mm² oltre). Spellare l'isolante per 10-15 mm, attorcigliare le estremità, inserirle nei morsetti e serrare le viti. Rispettare la polarità: morsetto positivo (+) dell'altoparlante verso positivo dell'amplificatore, negativo (-) verso negativo.

Quale sezione del cavo è raccomandata?

Per lunghezze inferiori a 3 m, utilizzare un cavo di almeno 2,5 mm². Per lunghezze superiori, preferire 4 mm² per evitare perdite di qualità.

Come installare le punte metalliche?

Le punte metalliche sono previste per i piedi (solo modelli a colonna). Per il Celan Revolution 4 (modello da mensola), sono fornite punte in gomma. Avvitarle negli inserti previsti sotto l'altoparlante per garantire stabilità su pavimenti lisci.

Come realizzare un collegamento in bi-wiring?

Rimuovere i ponti metallici che collegano i morsetti alti e bassi. Utilizzare due cavi separati: uno per le frequenze acute/medie (morsetti superiori) e uno per i bassi (morsetti inferiori). Collegare ogni cavo alla stessa uscita dell'amplificatore. Per il bi-amplificazione, utilizzare due amplificatori distinti.

Quali distanze rispettare dalle pareti?

Per un altoparlante da mensola come il Celan Revolution 4, rispettare almeno 10 cm di distanza dalle pareti laterali e posteriori. Evitare ostacoli che potrebbero assorbire o riflettere il suono. Posizionare l'altoparlante all'altezza di ascolto per una migliore resa.

Come regolare il livello degli acuti?

Gli altoparlanti sono forniti con un ponte metallico che attiva un guadagno di +2 dB sugli acuti. Per una regolazione lineare, smontare questo ponte allentando i morsetti appropriati (vedere figura 6 del manuale). La scelta dipende dalla stanza e dalle proprie preferenze.

Come evitare di danneggiare gli altoparlanti?

Non spingere eccessivamente i comandi di bassi e acuti. Assicurarsi che la potenza dell'amplificatore non sia troppo elevata rispetto alla potenza nominale. Se si percepisce una distorsione, abbassare immediatamente il volume. Anche gli amplificatori di bassa potenza possono essere pericolosi in caso di sovraccarico.

Come pulire gli altoparlanti?

Pulire le superfici con un detergente delicato e un panno morbido. Non utilizzare vernici per mobili o prodotti abrasivi che potrebbero danneggiare la finitura.

Posso usare un amplificatore di bassa potenza?

Sì, ma fare attenzione: un ampli di bassa potenza può saturare più velocemente e produrre distorsioni pericolose per gli altoparlanti. Se si ascolta a volume alto, scegliere un ampli in grado di fornire almeno la potenza nominale degli altoparlanti (100 W RMS).

Cosa fare in caso di distorsione sonora?

Non appena si sente una distorsione, abbassare immediatamente il volume. Verificare i collegamenti e assicurarsi che l'amplificatore non sia in sovraccarico. Se il problema persiste, far controllare l'impianto da un tecnico.

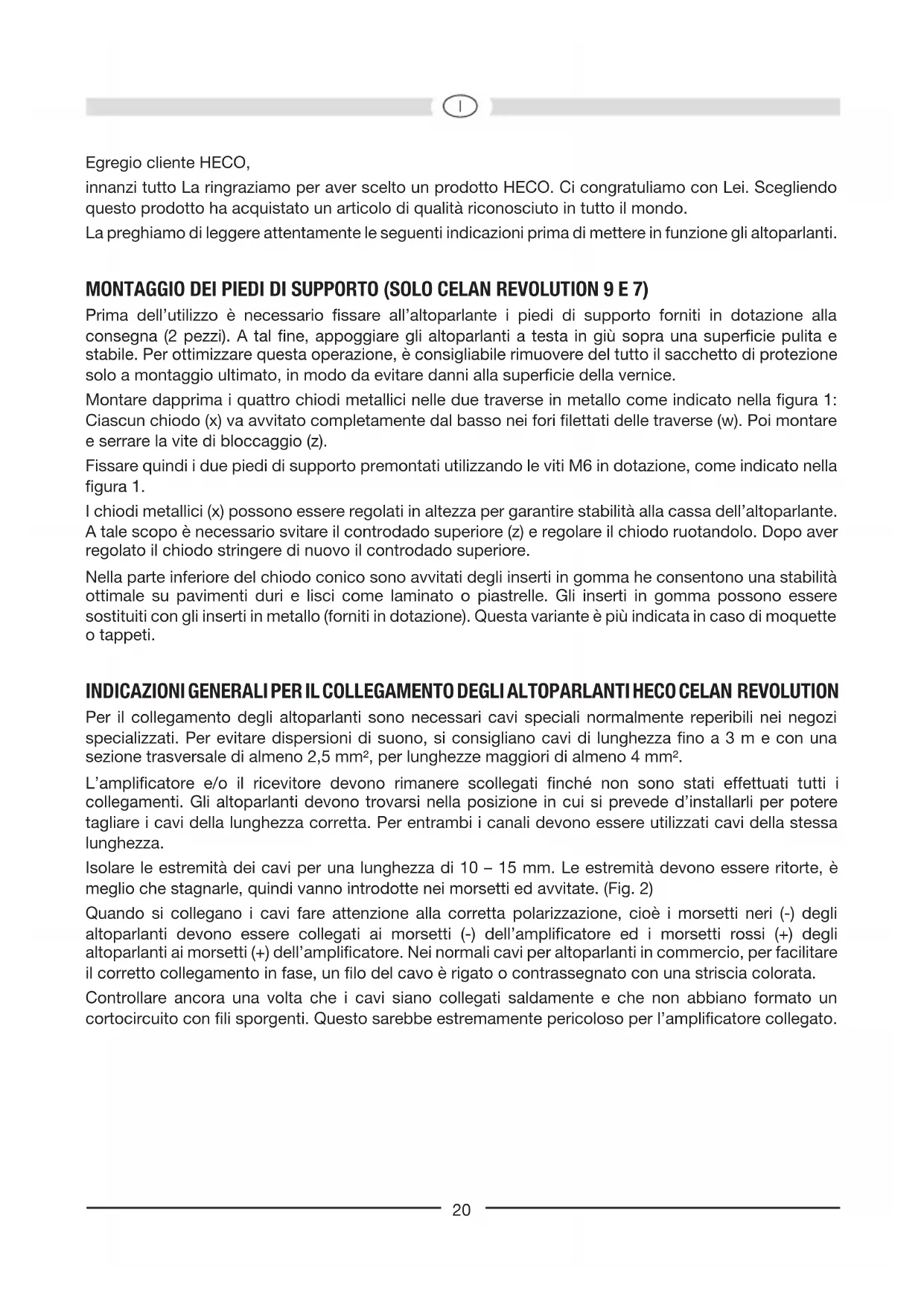

MANUALE UTENTE Celan Revolution 4 HECO

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

MONTAGGIO DEI PIEDI DI SUPPORTO (SOLO CELAN REVOLUTION 9 E 7)

Prima dell'utilizzo è necessario fissare all'altoparlante i piedi di supporto forniti in dotazione alla consegna (2 pezzi). A tal fine, appoggiare gli altoparlanti a testa in giù sopra una superficie pulita e stabile. Per ottimizzare questa operazione, è consigliabile rimuovere del tutto il sacchetto di protezione solo a montaggio ultimato, in modo da evitare danni alla superficie della vernice.

Montare dapprima i quattro chiodi metallici nelle due traverse in metallo come indicato nella figura 1: Ciascun chiodo (x) va avvitato completamente dal basso nei fori filettati delle traverse (w). Poi montare e serrare la vite di bloccaggio (z).

Fissare quindi i due piedi di supporto premontati utilizzando le viti M6 in dotazione, come indicato nella figura 1.

I chiodi metallici (x) possono essere regolati in altezza per garantire stabilità alla cassa dell'altoparlante. A tale scopo è necessario svitare il controdado superiore (z) e regolare il chiodo ruotandolo. Dopo aver regolato il chiodo stringere di nuovo il controdado superiore.

Nella parte inferiore del chiodo conico sono avvitati degli inserti in gomma he consentono una stabilità ottimale su pavimenti duri e lisci come laminato o piastrelle. Gli inserti in gomma possono essere sostituiti con gli inserti in metallo (forniti in dotazione). Questa variante è più indicata in caso di moquette o tappeti.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI AL TOPARLANTI HECO CELAN REVOLUTION

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm².

L'amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quindi vanno introdotte nei morsetti ed avvitate. (Fig. 2)

Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

Si ottiene la posizione d'ascolto ottimale quando gli altoparlanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distanza dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanciato. (Fig. 3)

Gli altoparlanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono. Inoltre quando si installano gli altoparlanti devono essere rispettate le seguenti distanze:

Altoparlanti fissi: Dalla parete posteriore almeno 20 cm, dalla parete laterale almeno 30 cm. In questo modo si evita una riproduzione eccessiva dei bassi.

Altoparlanti da scaffale: Anche gli altoparlanti da scaffale dovrebbero essere installati possibilmente senza avere ostacoli, la distanza laterale e posteriore alle pareti ed oggetti dovrebbe essere almeno di 10 cm, i tweeter dovrebbero trovarsi ad altezza delle orecchie.

Gli altoparlanti HECO CELAN REVOLUTION possono essere combinati perfettamente con il Subwoofer attivo CELAN REVOLUTION SUB 32A. Alla figura 4 è visualizzate una variante di collegamento. Si prega di rispettare anche le indicazioni delle istruzioni d'uso del Subwoofer e del proprio amplificatore.

ALTOPARLANTI HECO CELAN REVOLUTION COME ALTOPARLANTI FRONTALI O POSTERIORI

Gli altoparlanti frontali vengono sistemati a destra ed a sinistra del televisore all'altezza delle orecchie e possibilmente alla stessa distanza dal televisore. Gli altoparlanti posteriori vengono sistemati a sinistra ed a destra a fianco o meglio dietro la posizione di ascolto all'altezza delle orecchie o leggermente più in alto. (Fig. 5)

IL CAMPO DI COLLEGAMENTO DEGLI ALTOPARLANTI HECO CELAN REVOLUTION / BI-WIRING E BI-AMPING

I campi di collegamento degli altoparlanti CELAN REVOLUTION sono dotati di cinque morsetti a vite che oltre al collegamento convenzionale ad un amplificatore consentono anche l'opzione Bi-wiring/Bi-amping. I morsetti superiori sono collegati con il tratto dei toni alti o medio-alti del separatore di frequenze, mentre i morsetti inferiori con il tratto di toni bassi. Con un morsetto di collegamento supplementare è possibile selezionare un aumento dei toni alti di 2dB.

Bi-wiring significa che le frequenze alte e basse vengono trasmesse attraverso linee separate. Il metodo bi-amping richiede, oltre alla seconda linea, anche un ulteriore secondo amplificatore terminale. Con quest'ultimo metodo è possibile migliorare ulteriormente la riproduzione.

Per il collegamento convenzionale i ponti di metallo sono installati in fabbrica in modo tale che l'impostazione +2dB dei toni alti risulti attiva. Allentando i relativi morsetti il ponte può essere portato alla posizione lineare. (Figura 6)

Per il funzionamento Bi-wiring e Bi-amping è necessario rimuovere i ponti di metallo. Il collegamento al/agli amplificatori è illustrato nella figura 7 e la figura 8.

L'impostazione adatta dei toni alti dipende dalla sala di ascolto, dalla disposizione degli altoparlanti ed ovviamente anche dal piacere personale. Nel caso di ambienti soggetti a forte vapore (ad es. pesanti mobili imbottiti e tende) si consiglia l'uso dell'impostazione +2dB.

HECO CELAN REVOLUTION CENTER 4

L'altoparlante centrale CELAN REVOLUTION CENTER 4 è adattato otticamente ed acusticamente agli altri modelli CELAN REVOLUTION. L'altoparlante viene posizionato nelle immediate vicinanze sotto il televisore. Altrimenti si prega di osservare anche le indicazioni generali del capitolo precedente.

HECO CELAN REVOLUTION SUB 32A

Il Subwoofer CELAN REVOLUTION SUB 32A attivo è adattato otticamente ed acusticamente in modo perfetto agli altri altoparlanti della serie CELAN REVOLUTION. Si prega di osservare le istruzioni d'uso separate che accompagnano questo prodotto.

Nella figura 9 è illustrato il collegamento ad un ricevitore AV.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possiede un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ..

gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impianto ad un tecnico.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzare quindi alcun prodotto per la pulizia dei mobili o sim.

DATI TECNICI

CELAN REVOLUTION 9 CELAN REVOLUTION 7

Configurazione: bassreflex 3 vie bassreflex 3 vie

Potenza max.: 280 / 450 Watt 220 / 350 Watt

Impedenza: 4 – 8 Ohm 4 – 8 Ohm

Gamma di frequenze: 19 – 52 000 Hz 21 – 52 000 Hz

Potenza amplificatore consigliata: 30 – 450 Watt 30 – 350 Watt

Rendimento (1 Watt/1 m): 93 dB 92 dB

Dimensioni (largh x alt x prof): 374 x 1272 x 440 mm 320 x 1182 x 390 mm

Accessori: Punte in metallo Punte in metallo

Punte in gomma dura Punte in gomma dura

CELAN REVOLUTION 3 CELAN REVOLUTION CENTER 4

Configurazione: bassreflex 2 vie bassreflex 2 vie

Potenza max.: 100 / 160 Watt 120 / 180 Watt

Impedenza: 4 – 8 Ohm 4 – 8 Ohm

Gamma di frequenze: 30 – 52 000 Hz 30 – 52 000 Hz

Potenza amplificatore consigliata: 30 – 160 Watt 30 – 180 Watt

Rendimento (1 Watt/1 m): 90 dB 90 dB

Dimensioni (largh x alt x prof): 240 x 420 x 360 mm 598 x 212 x 360 mm

Accessori: Punte in gomma dura Punte in gomma dura

CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
