Celan Revolution 4 - Vocero HECO - Manual de uso y guía de instrucciones gratis

Marca	HECO
Modelo	Celan Revolution 4
Categoría	Altavoz
Tipo de altavoz	Altavoz bass reflex de 2 vías
Potencia nominal	100 / 160 W
Impedancia	4 – 8 Ohm
Rango de frecuencia	30 – 52 000 Hz
Eficiencia (1W/1m)	90 dB
Accesorios incluidos	Puntas de goma, puentes metálicos, tornillos, insertos metálicos (para moqueta)
Conexiones	Bornes de tornillo (5 pares) para bi-cableado y bi-amplificación
Ajuste de agudos	Puente metálico que permite una ganancia de +2 dB o posición lineal
Colocación recomendada	En estante: al menos 10 cm de las paredes laterales y traseras, a la altura del oído
Uso	Estéreo, cine en casa (vía frontal o trasera)
Subwoofer compatible	Celan Revolution Sub 32A
Mantenimiento	Limpiar con un limpiador doméstico suave, evitar barnices para muebles
Seguridad	Apagar el amplificador antes de la conexión, verificar que no haya cortocircuito
Garantía	5 años (bajo condiciones, ver manual)
Acabado	Barniz (superficie barnizada)
Reciclaje	Depositar en un punto de reciclaje al final de su vida útil
Funciones especiales	Bi-cableado y Bi-amplificación posibles, ajuste de agudos +2 dB

Preguntas frecuentes - Celan Revolution 4 HECO

¿Cómo conectar mis altavoces HECO Celan Revolution 4?

Antes de cualquier conexión, apague su amplificador. Utilice cables de sección adecuada (mín. 2,5 mm² para menos de 3 m, mín. 4 mm² para distancias mayores). Pele el aislamiento en 10 a 15 mm, trence los extremos, insértelos en los bornes y apriete los tornillos. Asegúrese de respetar la polaridad: borne positivo (+) del altavoz al borne positivo del amplificador, borne negativo (-) al negativo.

¿Cuál es la sección de cable recomendada?

Para longitudes inferiores a 3 m, use un cable de al menos 2,5 mm². Para longitudes mayores, prefiera 4 mm² para evitar pérdidas de calidad.

¿Cómo instalar las puntas metálicas?

Las puntas metálicas están previstas para los pies (solo en modelos de columna). Para el Celan Revolution 4 (modelo de estante), se incluyen puntas de goma. Atorníllelas en los insertos previstos debajo del altavoz para asegurar la estabilidad en suelos lisos.

¿Cómo realizar una conexión en bi-cableado (Bi-wiring)?

Retire los puentes metálicos que conectan los bornes altos y bajos. Use dos cables separados: uno para las frecuencias agudas/medias (bornes superiores) y otro para los graves (bornes inferiores). Conecte cada cable a la misma salida del amplificador. Para bi-amplificación, use dos amplificadores distintos.

¿Qué distancias respetar respecto a las paredes?

Para un altavoz de estante como el Celan Revolution 4, respete al menos 10 cm de distancia de las paredes laterales y traseras. Evite cualquier obstáculo que pueda absorber o reflejar el sonido. Coloque el altavoz a altura del oído para un mejor rendimiento.

¿Cómo ajustar el nivel de agudos?

Los altavoces se entregan con un puente metálico que activa una ganancia de +2 dB en los agudos. Para un ajuste lineal, desmonte este puente aflojando los bornes correspondientes (ver figura 6 del manual). La elección depende de la habitación y sus preferencias.

¿Cómo evitar dañar los altavoces?

No suba excesivamente los controles de graves y agudos. Asegúrese de que la potencia del amplificador no sea demasiado alta en comparación con la potencia nominal. Si percibe distorsión, baje el volumen inmediatamente. Los amplificadores de baja potencia también pueden ser peligrosos en caso de sobrecarga.

¿Cómo limpiar los altavoces?

Limpie las superficies con un limpiador doméstico suave y un paño suave. No use barniz para muebles ni productos abrasivos que puedan dañar el acabado.

¿Puedo usar un amplificador de baja potencia?

Sí, pero tenga cuidado: un amplificador de baja potencia puede saturar más rápido y producir distorsiones peligrosas para los altavoces. Si le gusta escuchar alto, elija un amplificador capaz de proporcionar al menos la potencia nominal de los altavoces (100 W RMS).

¿Qué hacer en caso de distorsión de sonido?

Tan pronto como escuche distorsión, baje el volumen inmediatamente. Verifique las conexiones y asegúrese de que el amplificador no esté sobrecargado. Si el problema persiste, haga revisar su instalación por un técnico.

MANUAL DE USUARIO Celan Revolution 4 HECO

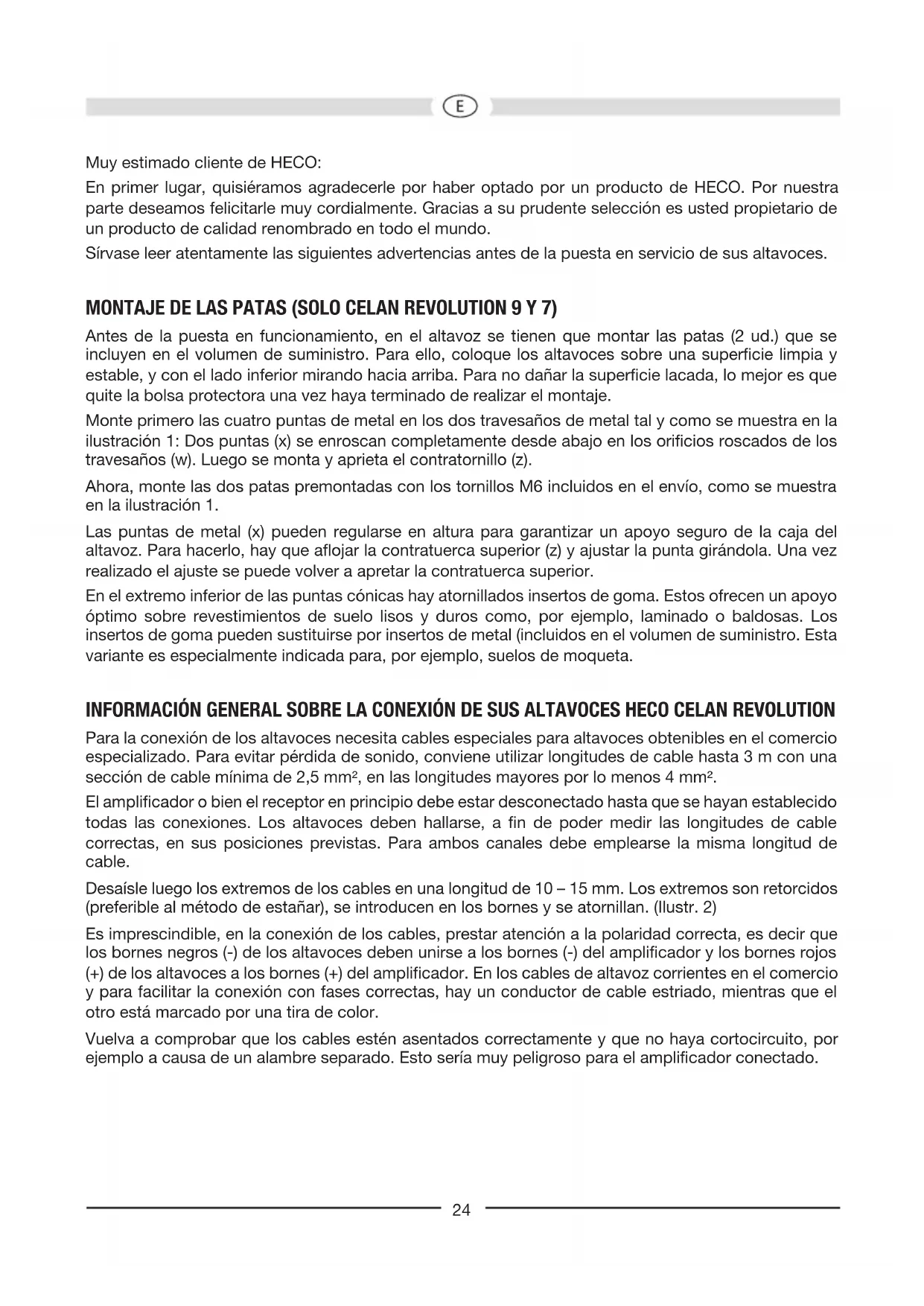

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

MONTAJE DE LAS PATAS (SOLO CELAN REVOLUTION 9 Y 7)

Antes de la puesta en funcionamiento, en el altavoz se tienen que montar las patas (2 ud.) que se incluyen en el volumen de suministro. Para ello, coloque los altavoces sobre una superficie limpia y estable, y con el lado inferior mirando hacia arriba. Para no dañar la superficie lacada, lo mejor es que quite la bolsa protectora una vez haya terminado de realizar el montaje.

Monte primero las cuatro puntas de metal en los dos travesaños de metal tal y como se muestra en la ilustración 1: Dos puntas (x) se enroscan completamente desde abajo en los orificios roscados de los travesaños (w). Luego se monta y aprieta el contratornillo (z).

Ahora, monte las dos patas premontadas con los tornillos M6 incluidos en el envío, como se muestra en la ilustración 1.

Las puntas de metal (x) pueden regularse en altura para garantizar un apoyo seguro de la caja del altavoz. Para hacerlo, hay que aflojar la contratuerca superior (z) y ajustar la punta girándola. Una vez realizado el ajuste se puede volver a apretar la contratuerca superior.

En el extremo inferior de las puntas cónicas hay atornillados insertos de goma. Estos ofrecen un apoyo óptimo sobre revestimientos de suelo lisos y duros como, por ejemplo, laminado o baldosas. Los insertos de goma pueden sustituirse por insertos de metal (incluidos en el volumen de suministro. Esta variante es especialmente indicada para, por ejemplo, suelos de moqueta.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO CELAN REVOLUTION

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm ^2 , en las longitudes mayores por lo menos 4 mm ^2 .

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan. (llustr. 2)

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

ALTAVOCES HECO CELAN REVOLUTION EN MODO ESTEREOFÓNICO

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 3)

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie: a la pared trasera un mínimo de 20 cm, a la pared lateral un mínimo de 30 cm. Con ello se evita una reproducción exagerada de los bajos.

Altavoz de estante: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia mínima lateral y trasera a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar al nivel de las oídos.

Los altavoces HECO CELAN REVOLUTION pueden ser combinados perfectamente con el subwoofer activo CELAN REVOLUTION SUB 32A. En la ilustracion 4 se muestra una variante de conexión. Siga las instrucciones de uso de los subwoofers y de sus amplificadores.

ALTAVOCES HECO CELAN REVOLUTION COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deberán colocarse a la derecha e izquierda de la televisión, a ser posible a la misma distancia de la misma y a la altura de los oídos. Los altavoces traseros deberán colocarse a la derecha e izquierda al lado o si es posible detrás del lugar de audición a la altura de los oídos o una altura algo superior. (Ilustr. 5)

EL PANEL DE CONEXIONES DEL ALTAVOZ HECO CELAN REVOLUTION / BI-WIRING Y BI-AMPING

Los paneles de conexiones de los altavoces CELAN REVOLUTION incluyen cinco terminales roscados que, además de la conexión convencional a un amplificador, permiten efectuar conexiones bi-wiring y bi-amping. Los terminales superiores están conectados a la derivación de los tonos agudos y/o agudos medios del divisor de frecuencias y los terminales inferiores, a la de los tonos graves. Por medio de un terminal adicional es posible elevar unos 2 dB los tonos agudos.

Bi-wiring significa que las frecuencias altas y bajas son transportadas por cables separados. El método bi-amping requiere, además, que aparte del segundo cable haya un segundo amplificador final adicional. Sobre todo este último método permite mejorar ulteriormente la reproducción.

Para las conexiones convencionales, puentes de metal vienen instalados de fábrica de manera tal que se encuentra activado el ajuste +2 dB de los tonos agudos. Los puentes pueden colocarse en la posición lineal aflojando los terminales correspondientes. (Ilustración 6)

Para la operación con bi-wiring y bi-amping, es necesario extraer los puentes de metal. Las ilustraciones 7 y 8muestran cómo conectar el o los amplificadores.

El ajuste adecuado de los tonos agudos dependerá de las características del ambiente, la ubicación del altavoz y, por supuesto, el gusto personal. Para los ambientes con acústica muy atenuada (por ej. donde haya grandes muebles tapizados y cortinados) se recomienda el ajuste +2 dB.

HECO CELAN REVOLUTION CENTER 4

El altavoz central CELAN REVOLUTION CENTER 4 armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con los demás modelos CELAN REVOLUTION. El altavoz se coloca justo debajo del aparato de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.

HECO CELAN REVOLUTION SUB 32A

El subwoofer activo CELAN REVOLUTION SUB 32A armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con el resto de altavoces de la serie CELAN REVOLUTION. Siga las instrucciones de uso independientes que se adjuntan con este producto.

CONEXIÓN A UN RECEPTOR AV

En la ilustración 9 se observa la conexión a un receptor AV.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL..

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

LIMPIEZA

Se recomienda limpiar las superficies con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

DATOS TÉCNICOS

CELAN REVOLUTION 9 CELAN REVOLUTION 7

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 3 vías

Resistencia: 280 / 450 vatios 220 / 350 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 19 – 52 000 Hz 21 – 52 000 Hz

Potencia recomendada

del amplificador: 30 – 450 vatios 30 – 350 vatios

Rendimiento (1 vatio/1 m): 93 dB 92 dB

Dimensiones (an x al x pr): 374 x 1272 x 440 mm 320 x 1182 x 390 mm

Accesorios: Puntas de metal

Puntas de metal

Puntas de caucho endurecido Puntas de caucho endurecido

CELAN REVOLUTION 3 CELAN REVOLUTION CENTER 4

Configuración: Reflejo bajo de 2 vías Reflejo bajo de 2 vías

Resistencia: 100 / 160 vatios 120 / 180 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 30 – 52 000 Hz 30 – 52 000 Hz

Potencia recomendada

del amplificador: 30 - 160 vatios 30 - 180 vatios

Rendimiento (1 vatio/1 m): 90 dB 90 dB

Dimensiones (an x al x pr): 240 x 420 x 360 mm

598 x 212 x 360 mm

Accesorios: Puntas de caucho endurecido

Puntas de caucho endurecido

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
