Produkttyp	Inbyggnadshögtalare för tak eller vägg
Märke	Heco
Modell	INC 2602
Kategori	Högtalare
Yttermått (diameter)	231 mm
Inbyggnadsdjup	92 mm
Erforderligt urtag (diameter)	198 mm
Impedans	2 x 4 ohm
Nominell / maximal effekt	100 W / 180 W
Frekvensomfång	35 - 30 000 Hz
Delningsfrekvens	3600 Hz
Verkningsgrad (1 W/1 m)	90 dB
Rekommenderad förstärkareffekt	30 - 160 W
Konmaterial	Ej specificerat (uppskattning: polypropen eller behandlat papper)
Antal vägar	2-vägs
Vridbar diskanthögtalare	Ja (vridbar, upp till 35°)
Akustiska inställningar	Omkoppling för diskant (treble) och mellanregister (midrange): -3 dB, 0 dB, +3 dB
Anslutningstyp	Fjäderanslutningar (klämmekanism)
Rekommenderad kabelarea	≥ 1 mm² upp till 3 m, ≥ 1,5 mm² däröver
Montering	Inbyggd i vägg eller tak (gips, trä)
Skyddsgaller	Avtagbart (skruvas loss)
Färg	Ej specificerad (vanligtvis vit)
Garanti	5 år (under vissa villkor)
Underhåll och rengöring	Mjuk torr trasa; undvik starka rengöringsmedel
Vikt	Ej specificerad (uppskattning: 1,5 - 2 kg)

Vanliga frågor - INC 2602 HECO

Hur installerar man Heco INC 2602-högtalaren i ett gipstak?

Skär ett hål med diameter 198 mm. Ta bort skyddsgallret, lossa monteringsskruvarna för att placera klämmorna i läge A. Sätt in högtalaren i hålet och dra åt skruvarna: klämmorna vrids till läge B och fäster högtalaren.

Vilken typ av kabel ska man använda för att ansluta högtalaren?

Använd en högtalarkabel av god kvalitet, minsta area 1 mm² för upp till 3 meter, eller 1,5 mm² för längre avstånd. Skala av isoleringen på 10–15 mm, tvinna trådarna och sätt in dem i fjäderanslutningarna genom att trycka på huvudet.

Hur justerar man diskant och mellanregister på högtalaren?

Högtalaren har två omkopplare: treble (diskant) och midrange (mellanregister). Varje har tre lägen: -3 dB, 0 dB och +3 dB. Justera efter rummets akustik: för ett mycket efterklangigt rum, välj -3 dB; för ett mycket absorberande rum, +3 dB.

Kan diskanthögtalaren riktas?

Ja, diskanthögtalaren är monterad på en vridbar kula (swivel) som möjliggör lutning upp till 35 grader för att rikta ljudet mot lyssningsområdet.

Vad är högtalarens impedans?

Högtalaren har en impedans på 2 x 4 ohm. Den kan kopplas i serie eller parallellt beroende på förstärkare. Kontrollera kompatibiliteten med din förstärkare (minsta belastning 4 ohm).

Hur undviker man att skada högtalaren?

Skruva inte upp tonkontrollerna till max. Om du hör distorsion, sänk volymen omedelbart. Se till att förstärkaren inte är underdimensionerad: en för svag förstärkare kan producera farliga distorsioner.

Kan jag använda högtalaren utomhus?

Nej, högtalaren är avsedd för inomhusinstallation (vägg eller tak). Den är inte vattentät och tål inte fukt.

Hur tar man bort skyddsgallret?

För modell INC 2602 tas gallret bort genom att skruva loss de synliga skruvarna. På vissa modeller är det bara klickat; dra försiktigt.

Vilken förstärkareffekt rekommenderas?

Rekommenderad effekt är 30 till 160 W per kanal. Högtalaren tål en nominell effekt på 100 W och maximal effekt på 180 W.

Vad gör man vid ljudkvalitetsproblem?

Kontrollera polariteten: svarta (-) terminaler måste anslutas till förstärkarens minus, röda (+) till plus. Se till att kablarna är ordentligt insatta och att terminalernas skruvar är åtdragna. Justera även treble/midrange-omkopplarna efter akustiken.

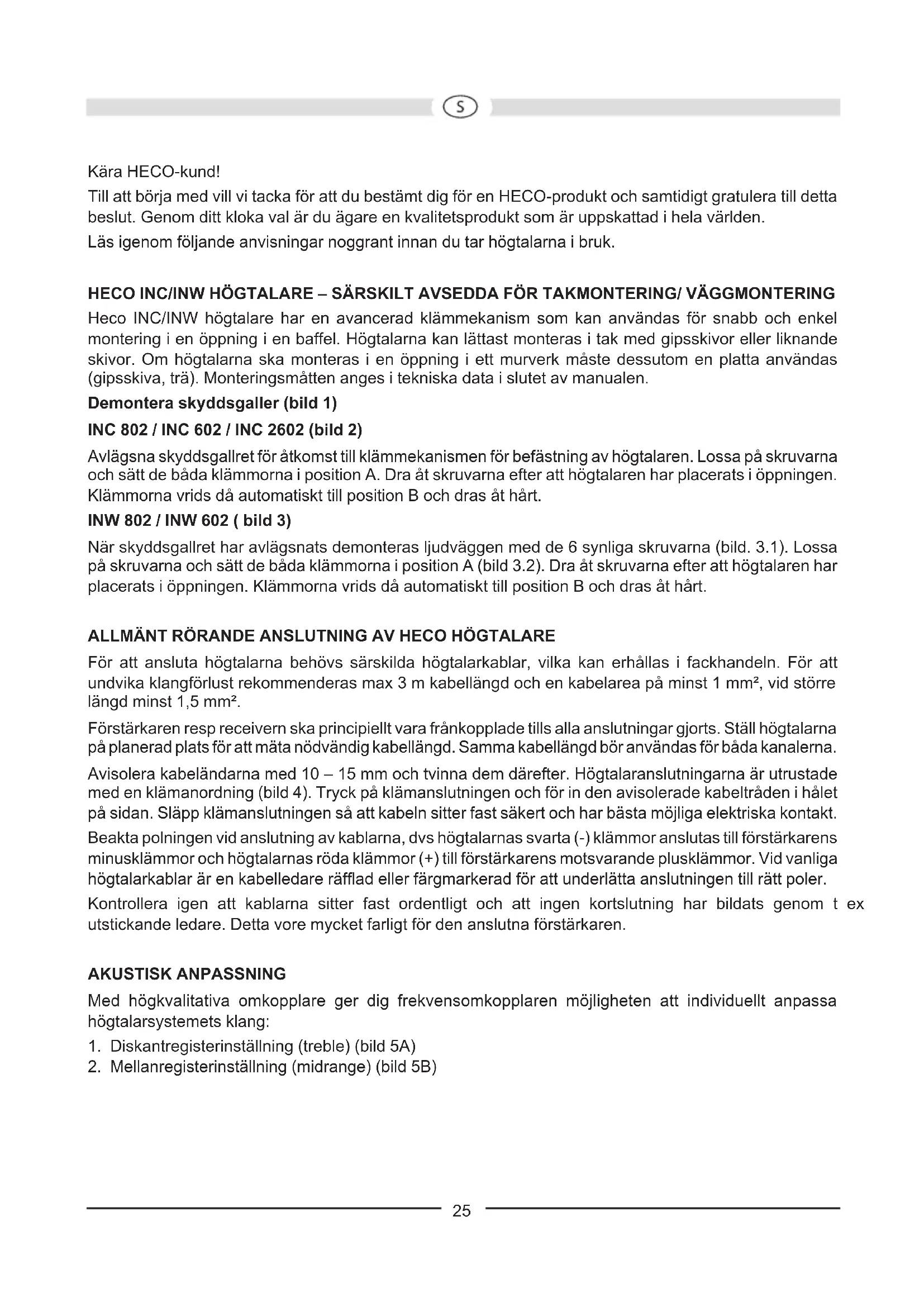

BRUKSANVISNING INC 2602 HECO

Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

HECO INC/INW HÖGTALARE – SÄRSKILT AVSEDDA FÖR TAKMONTERING/ VÄGGMONTERING

Heco INC/INW högtalare har en avancerad klämmekanism som kan användas för snabb och enkel montering i en öppning i en baffel. Högtalarna kan lättast monteras i tak med gipsskivor eller liknande skivor. Om högtalarna ska monteras i en öppning i ett murverk måste dessutom en platta användas (gipsskiva, trä). Monteringsmåtten anges i tekniska data i slutet av manualen.

Demontera skyddsgaller (bild 1)

INC 802 / INC 602 / INC 2602 (bild 2)

Avlägsna skyddsgallret för åtkomst till klämmekanismen för befästning av högtalaren. Lossa på skruvarna och sätt de båda klämmorna i position A. Dra åt skruvarna efter att högtalaren har placerats i öppningen. Klämmorna vrids då automatiskt till position B och dras åt hårt.

INW 802 / INW 602 (bild 3)

När skyddsgallret har avlägsnats demonteras ljudväggen med de 6 synliga skruvarna (bild. 3.1). Lossa på skruvarna och sätt de båda klämmorna i position A (bild 3.2). Dra åt skruvarna efter att högtalaren har placerats i öppningen. Klämmorna vrids då automatiskt till position B och dras åt hårt.

ALLMÄNT RÖRANDE ANSLUTNING AV HECO HÖGTALARE

För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 1 mm², vid större längd minst 1,5 mm².

Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna.

Avisolera kabeländarna med 10 – 15 mm och tvinna dem därefter. Högtalaranslutningarna är utrustade med en klämanordning (bild 4). Tryck på klämanslutningen och för in den avisolerade kabeltråden i hålet på sidan. Släpp klämanslutningen så att kabeln sitter fast säkert och har bästa möjliga elektriska kontakt.

Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler.

Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.

AKUSTISK ANPASSNING

Med högkvalitativa omkopplare ger dig frekvensomkopplaren möjligheten att individuellt anpassa högtalarsystemets klang:

1. Diskantregisterinställning (treble) (bild 5A)

2. Mellanregisterinställning (midrange) (bild 5B)

Optimal inställning riktar sig efter den egna smaken. Vi rekommenderar följande positioner som grundinställning för olika hörutrymmen:

Utrymme Exempel Position		„treble“	Position „midrange“
Lite ljuddämpande omgivning	Fuktiga utrymmen, hårt reflekterande ytor, kakel, stora glasytor, rum med få möbler	-3dB -3dB
Normalt ljuddämpande omgivning	Mattor, glasytor med gardiner, läder, rum med normal möblering	0dB 0dB
Starkt ljuddämpande omgivning	Mattor, polster, tunga gardiner, rum med omfattande möblering	+3dB 0dB

Diskanten kan svängas i upp till 35 grader tack vare „Swivel“-teknologi för idealiska avstrålningsegenskaper och perfekt inriktning på hörpositionen.

I bild 6 visas högtalarnas anslutning vid en stereoförstärkare.

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla HECO-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs.

Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer.

Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna.

Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas.

ALLMÄNT SAGT...

kan förstärkare, tuner och CD/DVD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka.

TEKNISKA DATA

INC 802 INC 602 INC 2602

Max belastning 120 / 200 W 100 / 180 W 100 / 180 W
Impedans 4 – 8 ohm 4 – 8 ohm 2 x 4 ohm
Brytfrekvens: 3500 Hz 3500 Hz 3600 Hz
Frekvensområde 32 – 32 000 Hz 35 – 32 000 Hz 35 – 30 000 Hz
Rekommenderad förstärkareffekt 30 – 180 W 30 – 140 W 30 – 160 W
Verkningsgrad (1 W/1 m)	91 dB	90 dB	90 dB
Yttermått ∅:	272 mm	231 mm	231 mm
Öppning ∅:	242 mm	198 mm	198 mm
Monteringsdjup:	112 mm	98 mm	92 mm

INW 802 INW 602

Max belastning 120 / 200 W 100 / 180 W
Impedans 4 ohm	4 – 8 ohm
Brytfrekvens: 3500 Hz 3500 Hz
Frekvensområde 32 – 32 000 Hz 38 – 32 000 Hz
Rekommenderad förstärkareffekt 30 – 180 W 30 – 160 W
Verkningsgrad (1 W/1 m)	91 dB	90 dB
Yttermått (B x H):	253 x 356 mm	219 x 306 mm
Öppning (B x H):	223 x 325 mm	188 x 274 mm
Monteringsdjup:	90 mm	75 mm

VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.
