Produkttyp	Passivt 2-vägs basreflexhyllhögtalare
Märke	Heco
Modell	Elementa 300
Kategori	Högtalare
Mått (B x H x D)	226 x 368 x 307 mm
Vikt	6,8 kg
Strömförsörjning	Passiv (anslutning till förstärkare)
Högtalartyp	2-vägs basreflex
Nominell effekt (RMS / topp)	90 W / 150 W
Impedans	4 – 8 Ohm
Frekvensomfång	32 – 45 000 Hz
Rekommenderad förstärkareffekt	30 – 150 W
Känslighet (1W/1m)	90 dB
Medföljande tillbehör	Gummispetsar
Huvudfunktioner	Stereo, bi-wiring, bi-amping, diskantjustering +2 dB
Underhåll och rengöring	Rengör med ett milt hushållsrengöringsmedel. Använd inte möbelpolish.
Säkerhet	Undvik distorsion, överbelasta inte högtalaren, stäng av förstärkaren före anslutning
Garanti	5 år (gäller för första ägaren)
Reparationsmöjlighet	Kontakta återförsäljaren eller Hecos kundtjänst

Vanliga frågor - Elementa 300 HECO

Hur ansluter jag Heco Elementa 300-högtalarna?

Använd kvalitetskablar (area ≥2,5 mm² om <3 m, ≥4 mm² om >3 m). Skala 10-15 mm, tvinna, för in i terminalerna och dra åt. Observera fas: svart (-) terminal på högtalaren till (-) på förstärkaren, röd (+) till (+). Kontrollera att det inte finns kortslutning.

Vilken förstärkareffekt rekommenderar ni?

Förstärkaren bör leverera 30 till 150 W. För låg effekt kan orsaka farlig distorsion vid medelvolym. Om du lyssnar högt, välj en förstärkare på minst 90 W.

Kan jag använda bi-wiring?

Ja. Ta bort metallbryggorna som förbinder diskant- och basterminalerna. Anslut två separata kablar: en för diskant (övre terminaler) och en för bas (nedre terminaler). Båda kablarna ansluts till samma terminaler på förstärkaren.

Hur placerar jag högtalarna för optimalt ljud?

Bilda en liksidig triangel med din lyssningsposition. Placera högtalarna minst 20 cm från bakväggen och 30 cm från sidoväggarna. För en hylla, håll 10 cm avstånd till hinder. Diskanten ska vara i öronhöjd.

Vad gör jag vid ljuddistorsion?

Sänk omedelbart volymen. Distorsion kan skada högtalarna. Kontrollera att förstärkaren inte är mättad. Om problemet kvarstår, låt en professionell kontrollera installationen.

Hur rengör jag högtalarna?

Använd en mjuk trasa fuktad med ett milt hushållsrengöringsmedel. Använd aldrig möbelpolish, slipande medel eller lösningsmedel.

Kan högtalarna användas som surroundhögtalare?

Ja. Placera bakre högtalarna på sidorna eller något bakom lyssningspositionen, i öronhöjd eller något ovanför.

Hur lång är garantin?

Heco ger 5 års garanti från köpdatum för första ägaren. Den täcker material- och tillverkningsfel. Spara kvittot och originalförpackningen.

Kan jag använda metallspetsar istället för gummispetsarna?

Modellen Elementa 300 levereras endast med gummispetsar. Till skillnad från större modeller finns inga metallspetsar medföljande och ingen möjlighet att montera spetsar.

Hur ansluter jag en Elementa Sub 3830A subwoofer?

Se den specifika manualen för subwoofern. Generellt, anslut subwooferutgången på din AV-receiver till LFE-ingången på subwoofern. Justera nivå och delningsfrekvens enligt dina preferenser.

BRUKSANVISNING Elementa 300 HECO

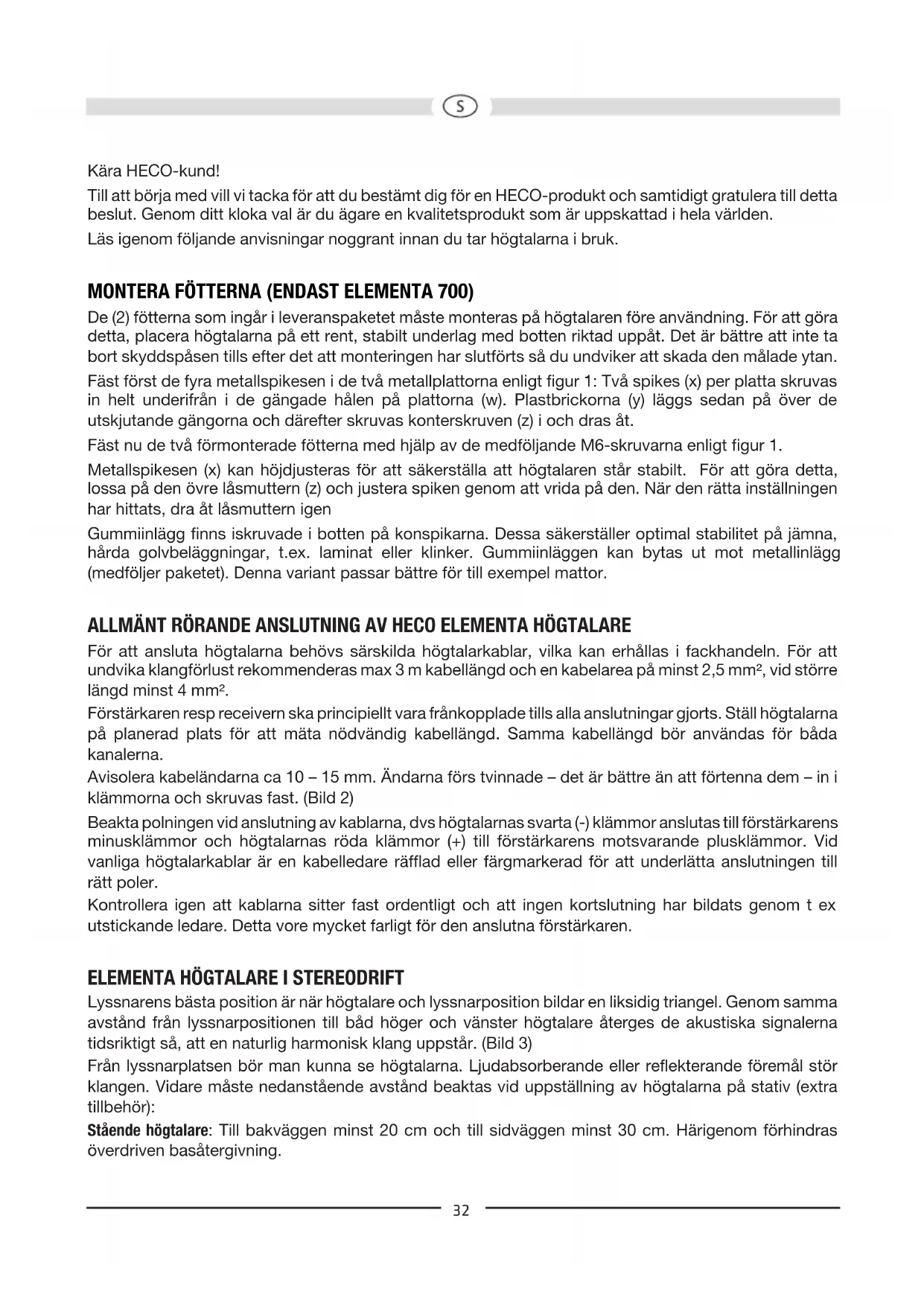

Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

MONTERA FÖTTERNA (ENDAST ELEMENTA 700)

De (2) fötterna som ingår i leveranspaketet måste monteras på högtalaren före användning. För att göra detta, placera högtalarna på ett rent, stabilt underlag med botten riktad uppåt. Det är bättre att inte ta bort skyddspåsen tills efter det att monteringen har slutförts så du undviker att skada den målade ytan.

Fäst först de fyra metallspikesen i de två metallplattorna enligt figur 1: Två spikes (x) per platta skruvas in helt underifrån i de gängade hålen på plattorna (w). Plastbrickorna (y) läggs sedan på över de utskjutande gångorna och därefter skruvas konterskruven (z) i och dras åt.

Fäst nu de två förmonterade fötterna med hjälp av de medföljande M6-skruvarna enligt figur 1.

Metallspikesen (x) kan höjdjusteras för att säkerställa att högtalaren står stabilt. För att göra detta, lossa på den övre låsmuttern (z) och justera spiken genom att vrida på den. När den rätta inställningen har hittats, dra åt låsmuttern igen

Gummiinlägg finns iskruvade i botten på konspikarna. Dessa säkerställer optimal stabilitet på jämna, hårda golvbeläggningar, t.ex. laminat eller klinker. Gummiinläggen kan bytas ut mot metallinlägg (medföljer paketet). Denna variant passar bättre för till exempel mattor.

ALLMÄNT RÖRANDE ANSLUTNING AV HECO ELEMENTA HÖGTALARE

För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 2,5 mm², vid större längd minst 4 mm².

Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna.

Avisolera kabeländarna ca 10 – 15 mm. Ändarna förs tvinnade – det är bättre än att förtenna dem – in i klämmorna och skruvas fast. (Bild 2)

Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler.

Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.

Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma avständ från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna tidsriktigt så, att en naturlig harmonisk klang uppstår. (Bild 3)

Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reflekterande föremål stör klangen. Vidare måste nedanstående avständ beaktas vid uppställning av högtalarna på stativ (extra tillbehör):

Stående högtalare: Till bakväggen minst 20 cm och till sidväggen minst 30 cm. Härigenom förhindras överdriven basåtergivning.

Hyllhögtalare: Om högtalarna placeras på en hylla, bör de placeras så fritt som möjligt, och avståndet till väggar och föremål baktill och i sidled ska uppgå till minst 10 cm. Diskanthögtalare bör stå i öronhöjd.

Spikes (stående högtalare): Vid uppställning bör även medlevererade spikes eller gummifötter användas. Härigenom erhåller högtalarna ett visst avständ från underlaget, vilket förhindrar ovälkommen resonans. Vid golvhögtalaren kan du välja spikes av metall eller hårdgummi. Skruva in spikes i gänghylsorna på högtalarens undersida.

ELEMENTA HÖGTALARE SOM FRONT- ELLER BAKHÖGTALARE

Fronthögtalarna ska placeras i öronhöjd till vänster och höger med om möjligt samma avständ till TV-apparaten. Bakhögtalarna placeras till vänster och höger bredvid eller, ännu bättre, bakom lyssnarplatsen i öronhöjd eller en aning högre. (Bild 4)

ANSLUTNINGSPANELEN PÅ HECO ELEMENTA-HÖGTALARE / BI-WIRING OCH BI-AMPING HECO ELEMENTA 700

Anslutningspanelen på ELEMENTA-högtalare har fem terminalskruvar som kan användas för konventionell anslutning till en förstärkare samt för optioner som bi-wiring och bi-amping. De övre terminalerna är kopplade till delningsfiltrets diskant- resp. mitt-diskantenhet, medan de undre terminalerna är kopplade till basenheten. Med en extra terminal kan diskanttonen höjas med 2 dB.

Bi-wiring innebär att höga och låga frekvenser transporteras via olika ledare. Bi-ampingmetoden kräver förutom en andra ledning även en extra ändförstärkare. Huvudsakligen med den sistnämnda metoden är det möjligt att ytterligare förbättra återgivningen något.

För konventionell anslutning är högtalaren fabriksutrustad med metallbryggor vilket innebär att den linjära diskantjusteringen är aktiv. Om motsvarande terminaler skruvas av kan bryggan monteras om till +2 dB-läget (Bild 5).

Om högtalaren ska användas med bi-wiring och bi-amping måste terminalerna tas bort. I bild 6 och 7 beskrivs anslutningen till en eller flera förstärkare.

En lämplig justering av diskanten är beroende av lyssningsplatsens utformning, hur högtalarna har ställts upp och givetvis din personliga smak. Om rummet har kraftig akustisk dämpning (t ex tunga stoppade möbler och gardiner) rekommenderar vi att du ställer aktiverar inställningen med +2 dB.

HECO ELEMENTA 300, CENTER 30

Bi-wiring innebär att höga och låga frekvenser transporteras via olika ledare. Bi-ampingmetoden kräver förutom en andra ledning även en extra ändförstärkare. Huvudsakligen med den sistnämnda metoden är det möjligt att ytterligare förbättra återgivningen något.

ELEMENTA-högtalarna är genom speciella anslutningsterminaler förberedd för både vanlig drift liksom för bi-wiring- och bi-ampingdrift. Utidrån syns det på de 4 skruvanslutningarna. De båda övre leder till diskanthögtalaren, de undre till bashögtalaren. De positiva och negativa anslutningarna har redan i fabriken anslutits till varandra med metallöverkopplingar, vilka måste avlägsnas vid bi-wiring och bi-ampingdrift. Högtalarnas anslutning framgår av bilderna 8a ( standard), 8b (bi-wiring) och 8c (bi-amping).

HECO ELEMENTA CENTER 30

Center-högtalaren ELEMENTA CENTER 30 ör optiskt och akustiskt optimerade till de övriga ELEMENTA-modellerna. Högtalaren ställs direkt under TV-apparaten. För övrigt gäller de allmänna anvisningarna i föregående kapitel.

HeCo eleMenta SuB 3830a

Den aktiva subwoofer ELEMENTA SUB 3830A är optiskt och akustiskt optimalt anpassad till de andra högtalarna i ELEMENTA-serien. Beakta den separata bruksanvisningen som medföljer denna produkt.

anSlutning tlll en aV-MottagaRe

I bild 9 visas högtalarnas anslutning till en AV-mottagare.

tIPS fÖR att undVIKa RePaRatloneR

Alla HECO-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs.

Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer.

Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna.

Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas.

allMÄnt Sagt...

kan förstärkare, tuner och CD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka.

SKÖtSel

Torka av ytorna med ett rengöringsmedel för hushållsbruk, använd alltså aldrig möbelpolish eller liknande.

teKnISKa data

eleMenta 700 eleMenta 300 eleMenta CenteR 30

Konfiguration: 3 vägs basreflex 2 vägs basreflex 2 vägs basreflex

Max belastning: 200 / 300 W 90 / 150 W 110 / 170 W

Impedans: 4 – 8 ohm 4 – 8 ohm 4 – 8 ohm

Frekvensområde: 25 – 45 000 Hz 32 – 45 000 Hz 33 – 45 000 Hz

Rekommenderad förstärkareffekt: 30 – 300 W 30 – 150 W 30 – 170 W

Verkningsgrad (1 W/1 m): 92 dB 90 dB 90 dB

Mått (BxHxD): 226 x 1100 x 352 mm 226 x 368 x 307 mm 510 x 178 x 278 mm

Tillbehör: Metall-spikes Hårdgummi-spikes Hårdgummi-spikes Hårdgummi-spikes

VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.
