Elementa 300 - 扬声器 HECO - 免费用户手册

产品类型	被动式两路低音反射书架箱
品牌	Heco
型号	Elementa 300
类别	扬声器
尺寸（宽 x 高 x 深）	226 x 368 x 307 毫米
重量	6.8 千克
电源	被动式（需连接功放）
音箱类型	低音反射两路
额定功率（RMS/峰值）	90 瓦 / 150 瓦
阻抗	4 – 8 欧姆
频率响应	32 – 45,000 赫兹
建议功放功率	30 – 150 瓦
灵敏度（1W/1m）	90 dB
包含附件	橡胶脚钉
主要功能	立体声、双线分音（Bi-wiring）、双功放（Bi-amping）、高音调节 +2 dB
保养与清洁	使用温和的家用清洁剂清洁。请勿使用家具上光剂。
安全提示	避免失真，不要超载音箱，连接前关闭功放
保修	5 年（适用于第一位所有者）
维修	联系经销商或 Heco 售后服务中心

常见问题 - Elementa 300 HECO

如何连接 Heco Elementa 300 音箱？

使用高质量线缆（长度 <3 米时截面 ≥2.5 mm²，>3 米时 ≥4 mm²）。剥线 10-15 毫米，拧紧，插入接线柱并旋紧。注意相位：音箱黑色端子 (-) 连接功放 (-)，红色端子 (+) 连接 (+)。检查确保无短路。

您推荐多大功率的功放？

功放应提供 30 至 150 瓦功率。功率过低可能导致中等音量时出现危险的失真。如果喜欢大音量，请选择至少 90 瓦的功放。

我可以使用双线分音（Bi-wiring）吗？

可以。取下连接高音和低音接线柱的金属桥。分别连接两根线：一根用于高音（上方接线柱），一根用于低音（下方接线柱）。两根线均连接到功放的相同接线柱。

如何摆放音箱以获得最佳音效？

与聆听位置形成等边三角形。音箱距离后墙至少 20 厘米，距离侧墙至少 30 厘米。若放在架子上，与障碍物保持 10 厘米距离。高音单元应与耳朵齐平。

出现声音失真怎么办？

立即降低音量。失真可能损坏音箱。检查功放是否饱和。如果问题持续，请专业人士检查安装。

如何清洁音箱？

使用蘸有温和清洁剂的软布。切勿使用家具上光剂、研磨剂或溶剂。

这些音箱可以用作环绕音箱吗？

可以。将后置音箱放在聆听位置两侧或稍后方，与耳朵齐平或略高。

保修期多长？

Heco 为第一位所有者提供自购买之日起 5 年保修。涵盖材料和制造缺陷。请保留发票和原包装。

我可以用金属脚钉代替橡胶脚垫吗？

Elementa 300 型号仅配有橡胶脚钉。与较大型号不同，未提供金属脚钉，也无法安装金属脚钉。

如何连接 Elementa Sub 3830A 低音炮？

请参阅低音炮的专用手册。通常，将 AV 接收器的低音炮输出连接到低音炮的 LFE 输入。根据个人喜好调节电平和分频频率。

用户手册 Elementa 300 HECO

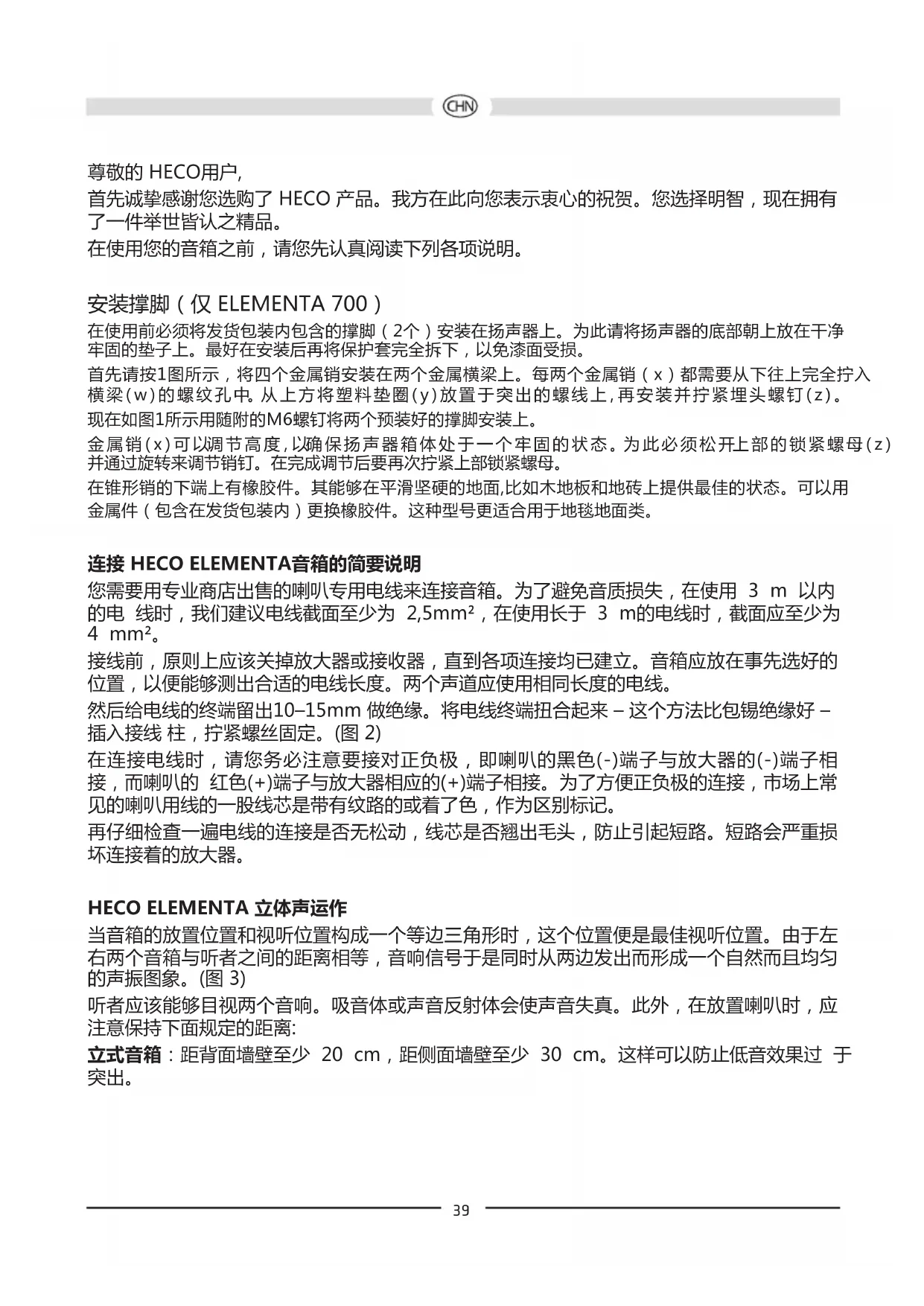

首先诚挚感谢您选购了 HECO 产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

在使用前必须将发货包装内包含的撑脚（2个）安装在扬声器上。为此请将扬声器的底部朝上放在干净牢固的垫子上。最好在安装后再将保护套完全拆下，以免漆面受损。

首先请按1图所示，将四个金属销安装在两个金属横梁上。每两个金属销（x）都需要从下往上完全拧入横梁(w)的螺纹孔中。从上方将塑料垫圈(y)放置于突出的螺线上，再安装并拧紧埋头螺钉(z)。

现在如图1所示用随附的M6螺钉将两个预装好的撑脚安装上。

金属销(x)可以调节高度,以确保扬声器箱体处于一个牢固的状态。为此必须松开上部的锁紧螺母(z)并通过旋转来调节销钉。在完成调节后要再次拧紧上部锁紧螺母。

在锥形销的下端上有橡胶件。其能够在平滑坚硬的地面，比如木地板和地砖上提供最佳的状态。可以用金属件（包含在发货包装内）更换橡胶件。这种型号更适合用于地毯地面类。

连接 HECO ELEMENTA音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 m 以内的电线时，我们建议电线截面至少为 2.5mm²，在使用长于 3 m 的电线时，截面应至少为 4 mm²。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出10-15mm 做绝缘。将电线终端扭合起来－这个方法比包锡绝缘好－插入接线柱，拧紧螺丝固定。(图 2)

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

HECO ELEMENTA 立体声运作

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。(图 3)

听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应注意保持下面规定的距离：

立式音箱：距背面墙壁至少 20 cm，距侧面墙壁至少 30 cm。这样可以防止低音效果过于突出。

书架式音箱：如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及物体至少要保持10 cm的间距，而高音喇叭应该放在听者耳朵的高度。

个销钉(立式音箱)：放置音箱时，应使用随货一起收到的销钉，来消除喇叭和其放置托面的耦合，从而防止产生不良的共鸣。如果是立式音箱，那您可以选用金属销钉或硬橡胶销钉。将销钉旋入音箱底面的螺纹套。

HECO ELEMENTA 用作前置音箱或后置音箱

前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能地相等。后置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听者耳朵的高度或稍高处。(图 4)

HECO ELEMENTA音箱的接线区 / 的BI-WIRING/双线分音和BI-AMPING/双路功放推动 HECO ELEMENTA 700

在 ELEMENTA 音箱的接线区里配置了五个螺丝接线夹，这样它除了可以按普通方式连接放大器外，还可以选择双线分音/双路功放的连接。上接线夹是与分音器的高音或中音路相连的，而下接线夹则连接低音路。使用一个附加的接线夹还可以选择高音升音功能，可升音 2dB。

Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动方式时，除了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进一步提高音响效果。

产品出厂前已装配好金属桥，这样在按普通方式连接时，就启用线性高音调试。通过拧松相应的接

线夹，可以把金属桥改装到+2dB-位。(图 5)

如果使用双线分音和双路功放运作，必须卸除这些接线夹。图6和图7显示了与放大器的连接方法。

最适合的音响调试状态将因播放空间、音箱的放置、当然还有个人的感受而不尽相同。在有强消音效果的播放空间里(例如有弹簧椅垫和挂帘)应使用+2dB调试为佳。

HECO ELEMENTA 300, CENTER 30

Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动方式时，除了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进一步提高音响效果。

ELEMENTA音箱配有专门的接线端子，既可供传统运作方式使用，也可供双线分音和双路功放推动运作方式使用。外部的4个螺栓接口是其识别标志。上方的两个接口接高音喇叭，下方的接低音喇叭。正负接口在产品出厂前已经通过金属连接桥相互接通。如果是使用双线分音和双路功放运作方式，必须去除连接桥切断连接。音箱的正确连接见图8a（传统式），图8b (Bi-wiring/双线分音)和图8c (Bi-amping/双路功放推动)。

HECO ELEMENTA CENTER 30

无论是外观还是音响效果，中心音箱 ELEMENTA CENTER 30 的设计都能与其它各型号的 ELEMENTA 音箱相配。此外还请注意遵守前章简要说明中的各注意事项。

HECO ELEMENTA SUB 3830A

无论是外观还是音响效果，有源超低音音箱ELEMENTA SUB 3830A的设计都与 ELEMENTA 系列其它各型的音箱相配。请注意阅读和遵守产品单独配带的使用说明书。

与AV-接收器连接

图9 显示连接AV-接收器的方法。

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之...

放大器、调谐器和 CD 机 - 不只是抵挡产品 - 都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

保养

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上.

技术参数

ELEMENTA 700 ELEMENTA 300 ELEMENTA CENTER 30

配置: 3路低音反射 2路低音反射 2 路低音反射
负荷: 200 / 300瓦 900 / 150瓦 110 / 170瓦
阻抗: 4 - 8 欧 4 - 8 欧 4 - 8 欧
频率范围: 25 - 45 000赫	32 - 45 000赫	33 - 45 000赫
最佳放大功率:	30 - 300瓦	30 - 150瓦	30 - 170瓦
有效系数 (1 瓦/1米):	92 分贝	90 分贝	90 分贝
尺寸 (宽x高x长):	226 x 1100 x 352毫米	226 x 368 x 307毫米	510 x 178 x 278毫米
附件:	金属销钉
	硬橡胶销钉	硬橡胶销钉	硬橡胶销钉

可能做技术改动
