Elementa 300 - Luidspreker HECO - Gratis gebruiksaanwijzing en handleiding

Producttype	Passieve 2-weg basreflex boekenplankluidspreker
Merk	Heco
Model	Elementa 300
Categorie	Luidspreker
Afmetingen (B x H x D)	226 x 368 x 307 mm
Gewicht	6,8 kg
Voeding	Passief (aansluiting op versterker)
Type luidspreker	Basreflex 2-weg
Nominaal vermogen (RMS / piek)	90 W / 150 W
Impedantie	4 – 8 Ohm
Frequentiebereik	32 – 45 000 Hz
Aanbevolen versterkervermogen	30 – 150 W
Gevoeligheid (1W/1m)	90 dB
Inbegrepen accessoires	Rubberen punten
Belangrijkste functies	Stereo, bi-wiring, bi-amping, hoge tonenregeling +2 dB
Onderhoud en reiniging	Reinigen met een mild huishoudelijk product. Geen meubelvernis gebruiken.
Veiligheid	Vermijd vervorming, overbelast de luidspreker niet, schakel de versterker uit voordat u aansluit
Garantie	5 jaar (geldig voor de eerste eigenaar)
Repareerbaarheid	Neem contact op met de dealer of de Heco-klantenservice

Veelgestelde vragen - Elementa 300 HECO

Hoe sluit ik de Heco Elementa 300 luidsprekers aan?

Gebruik kwaliteitskabels (doorsnede ≥2,5 mm² bij <3 m, ≥4 mm² bij >3 m). Stripp 10-15 mm, draai de aders in elkaar, steek in de aansluitingen en draai vast. Let op de fase: zwarte (-) aansluiting van de luidspreker naar (-) van de versterker, rode (+) naar (+). Controleer op kortsluiting.

Welk versterkervermogen beveelt u aan?

De versterker moet 30 tot 150 W leveren. Te laag vermogen kan gevaarlijke vervorming veroorzaken bij gemiddeld volume. Als u hard luistert, kies dan een versterker van minimaal 90 W.

Kan ik bi-wiring gebruiken?

Ja. Verwijder de metalen bruggen tussen de tweeter- en wooferaansluitingen. Sluit twee aparte kabels aan: één voor hoge tonen (bovenste aansluitingen) en één voor lage tonen (onderste aansluitingen). Beide kabels worden op dezelfde versterkeraansluitingen aangesloten.

Hoe plaats ik de luidsprekers voor optimaal geluid?

Vorm een gelijkzijdige driehoek met uw luisterpositie. Plaats de luidsprekers minimaal 20 cm van de achterwand en 30 cm van de zijwanden. Voor een plank houdt u 10 cm afstand tot obstakels. De tweeter moet op oorhoogte zijn.

Wat te doen bij geluidsvervorming?

Zet onmiddellijk het volume zachter. Vervorming kan de luidsprekers beschadigen. Controleer of de versterker niet overstuurd is. Als het probleem aanhoudt, laat de installatie dan controleren door een professional.

Hoe reinig ik de luidsprekers?

Gebruik een zachte doek bevochtigd met een mild huishoudelijk reinigingsmiddel. Gebruik nooit meubelvernis, schurende producten of oplosmiddelen.

Kunnen de luidsprekers als surroundluidsprekers worden gebruikt?

Ja. Plaats de achterluidsprekers aan de zijkanten of iets achter de luisterpositie, op oorhoogte of iets hoger.

Wat is de garantieduur?

Heco geeft 5 jaar garantie vanaf de aankoopdatum voor de eerste eigenaar. Het dekt materiaal- en fabricagefouten. Bewaar de factuur en de originele verpakking.

Kan ik metalen punten gebruiken in plaats van rubberen inserts?

Het model Elementa 300 wordt alleen geleverd met rubberen punten. In tegenstelling tot grotere modellen worden er geen metalen punten meegeleverd en is montage van punten niet mogelijk.

Hoe sluit ik een Elementa Sub 3830A subwoofer aan?

Raadpleeg de specifieke handleiding van de subwoofer. Sluit in het algemeen de subwooferuitgang van uw AV-receiver aan op de LFE-ingang van de subwoofer. Stel het niveau en de kantelfrequentie in naar uw wens.

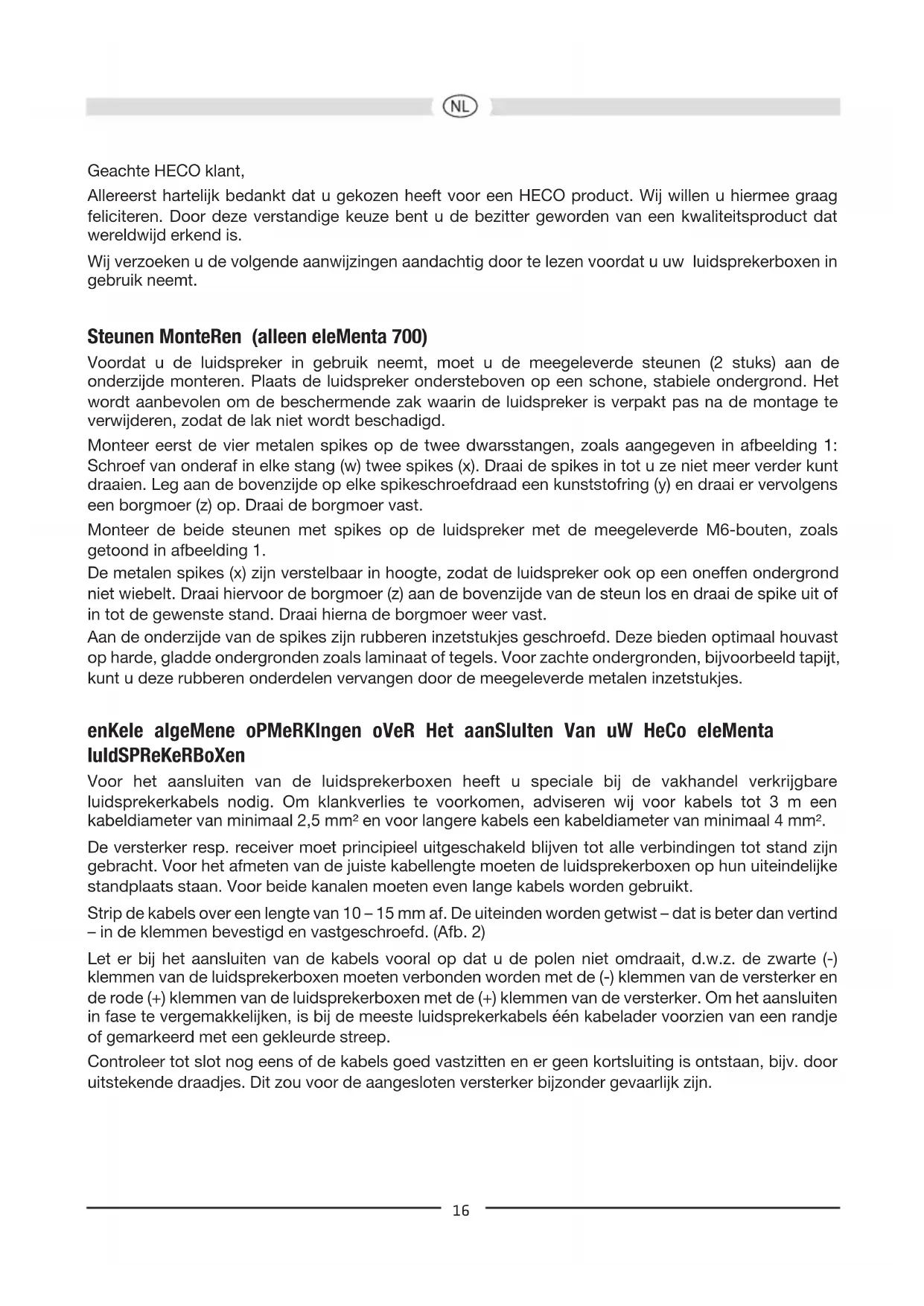

GEBRUIKSAANWIJZING Elementa 300 HECO

Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

Steunen MonteRen (alleen eleMenta 700)

Voordat u de luidspreker in gebruik neemt, moet u de meegeleverde steunen (2 stuks) aan de onderzijde monteren. Plaats de luidspreker ondersteboven op een schone, stabiele ondergrond. Het wordt aanbevolen om de beschermende zak waarin de luidspreker is verpakt pas na de montage te verwijderen, zodat de lak niet wordt beschadigd.

Monteer eerst de vier metalen spikes op de twee dwarsstangen, zoals aangegeven in afbeelding 1: Schroef van onderaf in elke stang (w) twee spikes (x). Draai de spikes in tot u ze niet meer verder kunt draaien. Leg aan de bovenzijde op elke spikeschroefdraad een kunststofring (y) en draai er vervolgens een borgmoer (z) op. Draai de borgmoer vast.

Monteer de beide steunen met spikes op de luidspreker met de meegeleverde M6-bouten, zoals getoond in afbeelding 1.

De metalen spikes (x) zijn verstelbaar in hoogte, zodat de luidspreker ook op een oneffen ondergrond niet wiebelt. Draai hiervoor de borgmoer (z) aan de bovenzijde van de steun los en draai de spike uit of in tot de gewenste stand. Draai hierna de borgmoer weer vast.

Aan de onderzijde van de spikes zijn rubberen inzetstukjes geschroefd. Deze bieden optimaal houvast op harde, gladde ondergronden zoals laminaat of tegels. Voor zachte ondergronden, bijvoorbeeld tapijt, kunt u deze rubberen onderdelen vervangen door de meegeleverde metalen inzetstukjes.

enKele algeMene oPMeRKIngen oVeR Het aanSluiten Van uW HeCo eleMenta luldSPReKeRBoXen

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm ^2 en voor langere kabels een kabeldiameter van minimaal 4 mm ^2 .

De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.

Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind – in de klemmen bevestigd en vastgeschroefd. (Afb. 2)

Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HECO ELEMENTA LUIDSPREKERBOXEN IN STEREO-GELUIDSWEERGAVE

De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig klankbeeld. (Afb. 3)

De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reflecteren, vervormen de klank. Bovendien moeten bij het plaatsen van de boxen de volgende afstanden worden aangehouden:

Staande luidspreker: tot de achterwand minimaal 20 cm, tot de zijwand minimaal 30 cm. Hierdoor wordt een overdreven basweergave voorkomen.

Rekluidspreker: ook rekluidsprekers moeten zo vrij mogelijk worden geplaatst. De afstand naar muren en voorwerpen aan voor- en zijkanten moet tenminste 10 cm bedragen. De hogetonenluidspreker moet op oorhoogte worden geplaatst.

Spikes (staande luidspreker): Gebruik bij het installeren de meegeleverde spikes. Hierdoor hebben de luidsprekerboxen geen direct contact met de ondergrond, waardoor onaangename resonantie-effecten worden voorkomen. Voor de staande luidsprekers kunt u zowel metalen spikes als hardrubberen spikes gebruiken. De spikes moeten in de draadbussen aan de onderzijde van de luidsprekers worden geschroefd.

HECO ELEMENTA LUIDSPREKERBOXEN ALS FRONT- EN REARLUIDSPREKER

Plaats de frontluidsprekers links en rechts op oorhoogte van de televisie. Kies voor de luidsprekers zo mogelijk een gelijke afstand. Plaats de rearluidsprekers links en rechts naast of, indien mogelijk, achter de hoorplaats op oorhoogte of iets hoger hiervan. (Afb. 4)

HET AANSLUITVELD VAN DE HECO ELEMENTA LUIDSPREKERS / BI-WIRING EN BI-AMPING HECO ELEMENTA 700

De aansluitvelden van de ELEMENTA luidsprekers zijn uitgerust met vijf schroefklemmen, die behalve de conventionele aansluiting op een versterker ook de optie bi-wiring/bi-amping mogelijk maken. De bovenste klemmen zijn verbonden met de hogetonen- resp. midden-hogetonenaftakking van de scheidingsfilter, de onderste klemmen met de lagetonenaftakking. Door een extra aansluitklem kan een hoogophaling met 2dB worden gekozen.

Bi-wiring betekent dat de hoge en de lage frequenties via afzonderlijke kabels worden overgedragen. Voor bi-amping is er, zoals de naam al doet vermoeden, naast een tweede kabel ook een tweede eindversterker nodig. Vooral met de laatste methode kan de weergavekwaliteit nog eens aanzienlijk worden verbeterd.

Voor de conventionele aansluiting zijn af fabriek metalen bruggen zodanig geïnstalleerd dat de +2dB-stand actief is. De brug kan door losmaken van de betreffende klemmen naar de lineaire hogetonen instelling worden omgezet. (Afb. 5)

Voor werking met bi-wiring en bi-amping moeten de klemmen worden verwijderd. Afbeelding 6 en afbeelding 7 verduidelijken de aansluiting op de versterker(s).

De passende hogetonen-instelling is afhankelijk van het luistervertrek, van de plaatsing van de luidsprekers en natuurlijk ook van de persoonlijke smaak. Bij sterk gedempte vertrekken (b.v. zware gestoffeerde meubels en gordijnen) is de +2dB instelling aan te raden.

HeCo eleMenta 300, CenteR 30

Bi-wiring betekent dat de hoge en de lage frequenties via afzonderlijke kabels worden overgedragen. Voor bi-amping is er, zoals de naam al doet vermoeden, naast een tweede kabel ook een tweede eindversterker nodig. Vooral met de laatste methode kan de weergavekwaliteit nog eens aanzienlijk worden verbeterd.

De ELEMENTA luidsprekerboxen zijn door middel van speciale aansluitterminals zowel voorbereid voor conventioneel gebruik als voor bi-wiring en bi-amping. Aan de buitekant is dit te zien aan de 4 schroefaansluitingen. De twee aansluitingen bovenaan leiden naar de hogetonenluidspreker en de twee aansluitingen onderaan naar de lagetonenluidspreker. De min- en de plusaansluitingen zijn in de fabriek met elkaar verbonden via metalen bruggetjes, die voor bi-wiring en bi-amping verwijderd moeten worden. Hoe de luidsprekerboxen in de verschillende situaties aangesloten moeten worden, is te zien op de afb. 8a (conventioneel), 8b (bi-wiring) en 8c (bi-amping).

HeCo eleMenta CenteR 30

De center-luidspreker ELEMENTA CENTER 30 is optimaal afgestemd op de overige ELEMENTA modellen. De luidspreker wordt direct onder de televisie geplaatst. Voor het overige gelden de algemene aanwijzingen uit de vorige hoofdstukken.

HeCo eleMenta SuB 3830a

De actieve subwoofer ELEMENTA SUB 3830A is optimaal afgestemd op de overige luidsprekers uit de serie ELEMENTA. Zie hiervoor a.u.b. de separate gebruiksaanwijzingen die met de producten worden geleverd.

aanSlultIng oP een aV-ReCelVeR

In afb. 9 is de aansluiting op een AV-receiver weergegeven.

tIPS oM de noodZaaK Van RePaRatleS te VooRKoMen

Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagtonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt.

Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.

eR Het algeMeen...

kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.

ondeRHoud

Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken.

teCHnISCHe gegeVenS

eleMenta 700 eleMenta 300

Configuratie: 3-weg basreflex 3-weg basreflex

Belastbaarheid: 200 / 300 Watt 90 / 150 Watt

Impedantie: 4 – 8 Ohm 4 – 8 Ohm

Frequentiebereik 25 – 45 000 Hz 32 – 45 000 Hz

Aanbevolen versterkervermogen: 30 – 300 Watt 30 – 320 Watt

Bruikbare gevoeligheid (1W/1m): 92 dB 90 dB

Afmetingen (bxhxd): 226 x 1100 x 352 mm 226 x 368 x 307 mm

Toebehoren: Metalen spikes

Hardrubberen spikes Hardrubberen spikes

eleMenta Center 30

Configuratie: 2-weg basreflex

Belastbaarheid: 110 / 170 Watt

Impedantie: 4 – 8 Ohm

Frequentiebereik 33 – 45 000 Hz

Aanbevolen versterkervermogen: 30 – 170 Watt

Bruikbare gevoeligheid (1W/1m): 90 dB

Afmetingen (bxhxd): 510 x 178 x 278 mm

Toebehoren: Hardrubberen spikes

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN
