Elementa 300 - Alto-falante HECO - Manual de utilização gratuito

Tipo de produto	Caixa acústica passiva de estante 2 vias bass-reflex
Marca	Heco
Modelo	Elementa 300
Categoria	Alto-falante
Dimensões (L x A x P)	226 x 368 x 307 mm
Peso	6,8 kg
Alimentação	Passiva (conexão ao amplificador)
Tipo de caixa acústica	Bass reflex 2 vias
Potência nominal (RMS / pico)	90 W / 150 W
Impedância	4 – 8 Ohm
Faixa de frequência	32 – 45 000 Hz
Potência do amplificador recomendada	30 – 150 W
Eficiência (1W/1m)	90 dB
Acessórios incluídos	Ponteiras de borracha
Funções principais	Estéreo, bi-cabo (Bi-wiring), bi-amplificação (Bi-amping), ajuste de agudos +2 dB
Manutenção e limpeza	Limpe com um produto doméstico suave. Não use verniz para móveis.
Segurança	Evite distorção, não sobrecarregue a caixa acústica, desligue o amplificador antes da conexão
Garantia	5 anos (válida para o primeiro proprietário)
Reparabilidade	Contacte o revendedor ou o serviço pós-venda Heco

Perguntas frequentes - Elementa 300 HECO

Como conectar as caixas acústicas Heco Elementa 300?

Use cabos de qualidade (secção ≥2,5 mm² se <3 m, ≥4 mm² se >3 m). Descasque 10-15 mm, torça, insira nos terminais e aperte. Respeite a fase: terminal preto (-) da caixa para terminal (-) do amplificador, terminal vermelho (+) para (+). Verifique a ausência de curto-circuito.

Que potência de amplificador você recomenda?

O amplificador deve fornecer 30 a 150 W. Uma potência muito baixa pode causar distorções perigosas em volume médio. Se você ouvir alto, escolha um amplificador de pelo menos 90 W.

Posso usar o bi-cabo (Bi-wiring)?

Sim. Remova as pontes metálicas que ligam os terminais do tweeter e do woofer. Conecte dois cabos separados: um para os agudos (terminais superiores) e um para os graves (terminais inferiores). Os dois cabos são ligados aos mesmos terminais do amplificador.

Como posicionar as caixas acústicas para um som ideal?

Forme um triângulo equilátero com sua posição de audição. Coloque as caixas a pelo menos 20 cm da parede traseira e 30 cm das paredes laterais. Para uma prateleira, respeite 10 cm de distância dos obstáculos. O tweeter deve estar na altura do ouvido.

O que fazer em caso de distorção sonora?

Abaixe imediatamente o volume. A distorção pode danificar as caixas acústicas. Verifique se o amplificador não está em saturação. Se o problema persistir, mande verificar a instalação por um profissional.

Como limpar as caixas acústicas?

Use um pano macio embebido em um limpador doméstico suave. Nunca use verniz para móveis, produtos abrasivos ou solventes.

As caixas acústicas podem ser usadas como caixas surround?

Sim. Coloque as caixas traseiras nas laterais ou ligeiramente atrás da posição de audição, na altura do ouvido ou ligeiramente acima.

Qual é a duração da garantia?

A Heco oferece 5 anos de garantia a partir da data de compra para o primeiro proprietário. Cobre defeitos de material e fabricação. Guarde a fatura e a embalagem original.

Posso usar pontas metálicas em vez das ponteiras de borracha?

O modelo Elementa 300 é fornecido apenas com ponteiras de borracha. Ao contrário de modelos maiores, não há pontas metálicas fornecidas nem possibilidade de montagem de pontas.

Como conectar um subwoofer Elementa Sub 3830A?

Consulte o manual específico do subwoofer. Geralmente, ligue a saída subwoofer do seu receptor AV à entrada LFE da caixa. Ajuste o nível e a frequência de corte de acordo com suas preferências.

MANUAL DE UTILIZADOR Elementa 300 HECO

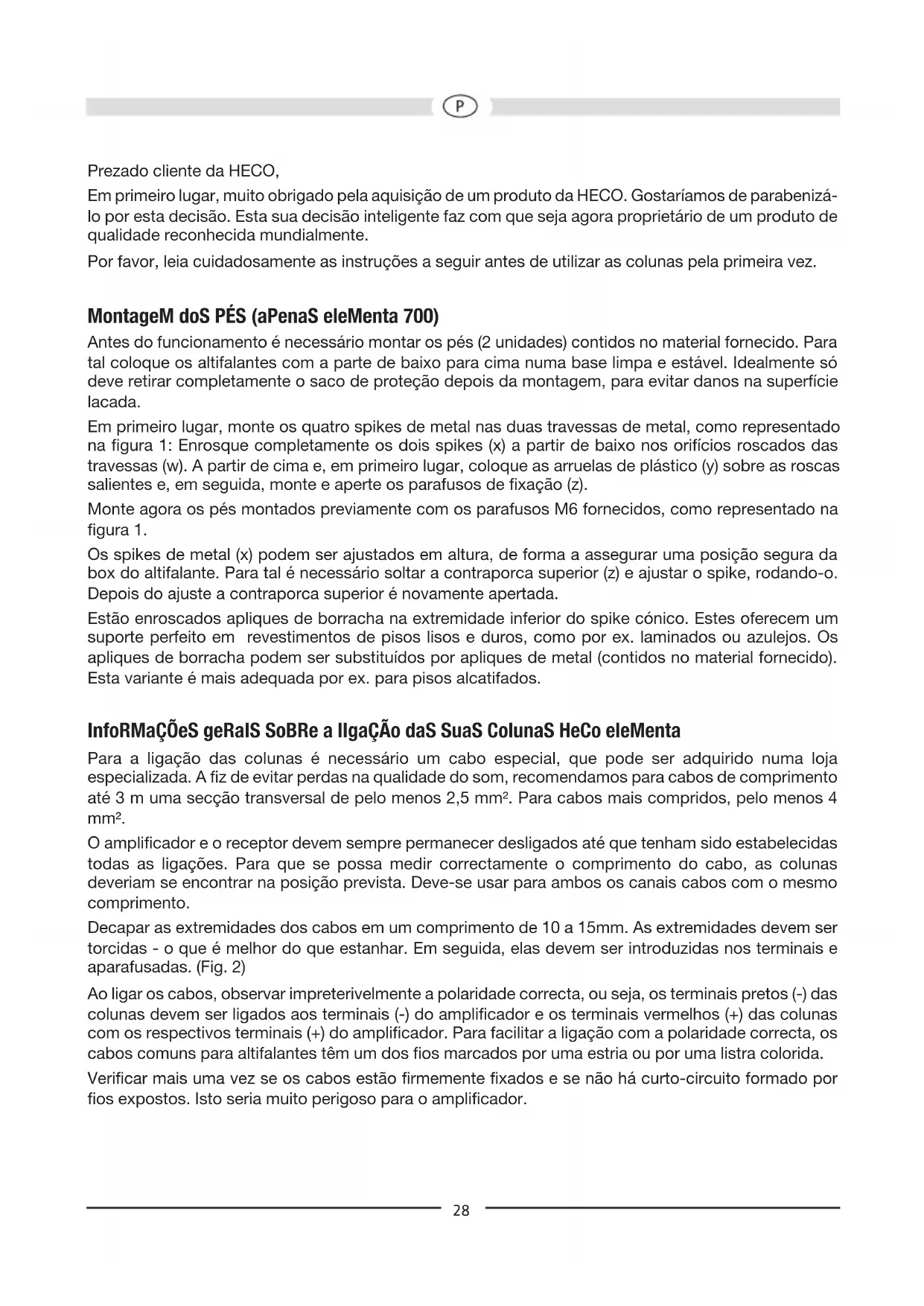

Prezado cliente da HECO,

Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.

MontageM doS PÉS (aPenaS eleMenta 700)

Antes do funcionamento é necessário montar os pés (2 unidades) contidos no material fornecido. Para tal coloque os altifalantes com a parte de baixo para cima numa base limpa e estável. Idealmente só deve retirar completamente o saco de proteção depois da montagem, para evitar danos na superfície lacada.

Em primeiro lugar, monte os quatro spikes de metal nas duas travessas de metal, como representado na figura 1: Enrosque completamente os dois spikes (x) a partir de baixo nos orifícios roscados das travessas (w). A partir de cima e, em primeiro lugar, coloque as arruelas de plástico (y) sobre as roscas salientes e, em seguida, monte e aperte os parafusos de fixação (z).

Monte agora os pés montados previamente com os parafusos M6 fornecidos, como representado na figura 1.

Os spikes de metal (x) podem ser ajustados em altura, de forma a assegurar uma posição segura da box do altifalante. Para tal é necessário soltar a contraporca superior (z) e ajustar o spike, rodando-o. Depois do ajuste a contraporca superior é novamente apertada.

Estão enroscados apliques de borracha na extremidade inferior do spike cónico. Estes oferecem um suporte perfeito em revestimentos de pisos lisos e duros, como por ex. laminados ou azulejos. Os apliques de borracha podem ser substituídos por apliques de metal (contidos no material fornecido). Esta variante é mais adequada por ex. para pisos alcatifados.

InfoRMaÇÕeS geRaIS SoBRe a IlgaÇÃO daS SuaS ColunaS HeCo eleMenta

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 2,5 mm². Para cabos mais compridos, pelo menos 4 mm².

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas. (Fig. 2)

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.

COLUNAS HECO ELEMENTA NO MODO ESTÉREO

Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um som natural e equilibrado. (Fig. 3)

Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos amortecedores ou reflectores de som deturpam a qualidade. Para instalar colunas, é necessário respeitar as seguintes distâncias mínimas:

Colunas independentes: Pelo menos 20 cm da parede traseira e pelo menos 30 cm da parede lateral. Desta maneira evita-se a reprodução exagerada de graves.

Colunas para estantes: Mesmo colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados e na retaguarda uma distância mínima de 10 cm das paredes e objectos. Altifalantes de agudos devem se encontrar à altura dos ouvidos.

Spikes (Colunas independentes): Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um isolamento das colunas do solo que evita ressonâncias não desejadas. Pode-se optar para a coluna de instalação livre por pés de metal ou de borracha endurecida. Os pés devem ser aparafusados nas roscas no lado inferior da coluna.

COLUNAS HECO ELEMENTA COMO ALTIFALANTE FRONTAL E DE RETAGUARDA

Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possível, a mesma distância, na altura dos ouvidos. Os altifalantes de retaguarda devem ser colocados junto ou melhor ainda atrás da posição do ouvinte, de preferência na altura dos ouvidos ou um pouco acima. (Fig.4)

O CABO DE LIGAÇÃO DOS ALTIFALANTES HECO ELEMENTA / BI-WIRING E BI-AMPING HECO ELEMENTA 700

Os campos de ligação dos altifalantes ELEMENTA possui cinco terminais com fixação por parafuso, que, além da ligação convencional a um amplificador, permitem também a opção Bi-wiring/Bi-amping. Os terminais superiores estão ligados ao ramal de agudos ou de médios e agudos da derivação de frequência. Os terminais inferiores estão ligados ao ramal de graves. Através de um terminal adicional, pode ser seleccionado um aumento dos agudos em 2dB.

Bi-wiring significa a transmissão de frequências altas e baixas por fios separados. O método Bi-amping requer, além do segundo fio, um segundo amplificador. Sobretudo o segundo método ajuda melhorar a qualidade do som mais um pouco.

Para a ligação convencional, foram instaladas pela fábrica pontes metálicas, de tal modo que o ajuste linear de agudos está activado. A ponte pode ser passada para a posição +2dB ao soltar-se os respectivos terminais. (figura 5)

Para os modos Bi-wiring e Bi-amping, os terminais têm de ser removidos. A ligação ao(s) amplificador(es) é ilustrada pelas figuras 6 e 7.

O ajuste de agudos ideal depende do ambiente, da posição dos altifalantes e naturalmente do gosto pessoal. Em caso de cómodos, nos quais o som é amortecido (por exemplo, por móveis estofados e cortinas), recomenda-se o ajuste +2dB.

HeCo eleMenta 300, CenteR 30

Bi-wiring significa a transmissão de frequências altas e baixas por fios separados. O método Bi-amping requer, além do segundo fio, um segundo amplificador. Sobretudo o segundo método ajuda melhorar a qualidade do som mais um pouco.

As colunas ELEMENTA possuem bornes de ligação especiais que permitem, além do modo convencional, também um funcionamento em Bi-wiring- e Bi-amping. Por fora, isto se deixa ver pelos 4 bornes de parafuso. Os dois bornes de conexão de cima são para ligar aos sons agudos, os dois de baixo para ligar aos graves. Os pontos de conexão positivo e negativo estão interligados, de série, por pontes metálicas. Para um funcionamento Bi-wiring e Bi-amping é necessário desmontar estas pontes. A ligação correcta das colunas é mostrada nas figuras 8a (convencional), 8b (Bi-wiring) e 8c (Bi-amping).

HeCo eleMenta CenteR 30

A coluna central ELEMENTA CENTER 30 é adequada de forma ideal, tanto no aspecto óptico como acústico, aos demais modelos de colunas ELEMENTA. A coluna deve ser posicionada em baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.

HeCo eleMenta SuB 3830a

O subwoofer activo ELEMENTA SUB 3830A é adequado de forma ideal, tanto no aspecto óptico como acústico, às colunas da série ELEMENTA. Favor observar as instruções de utilização específica deste produto.

IlgaÇÃO a uM ReCePtoR aV

Na figura 9 está representada a ligação a um receptor AV.

SugeStÕeS PaRa eVItaR aVaRlaS

Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes.

eM geRal...

amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.

ConSeRVaÇÃO

Limpar as superfícies de preferência com um produto suave de limpeza doméstica. Portanto: não usar nessas superfícies de forma alguma produtos para o polimento de móveis.

dadoS tÉCnICoS

eleMenta 700 eleMenta 300

Configuração: Bassreflex de 3 vias Bassreflex de 2 vias

Capacidade: 200 / 300 Watt 90 / 150 Watt

Impedância: 4 – 8 Ohm 4 – 8 Ohm

Faixa de frequência: 25...45 000 Hz 32...45 000 Hz

Potência recomendada para o

amplificador: 30...300 Watt 30...150 Watt

Rendimento (1 Watt/1 m): 92 dB 90 dB

Dimensões (LxAxP): 226 x 1100 x 352 mm 226 x 368 x 307 mm

Acessórios: Pés de metal

Pés de borracha endurecida Pés de borracha endurecida

eleMenta Center 32

Configuração: Bassreflex de 2 vias

Capacidade: 110 / 170 Watt

Impedância: 4 – 8 Ohm

Faixa de frequência: 33...45 000 Hz

Potência recomendada para o

amplificador: 30...170 Watt

Rendimento (1 Watt/1 m): 90 dB

Dimensões (LxAxP): 510 x 178 x 278 mm

Acessórios: Pés de borracha endurecida

RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.
