BRUKSANVISNING Aurora 300 HECO

• Configuração: Bassreflex de 2 vias Bassreflex de 2 vias Capacidade: 65 / 120 W 90 / 150 W Impedância: 4 – 8 Ohm 4 – 8 Ohm Faixa de frequência: 38 p. 42
• 500 Hz 34 p. 42
• 500 Hz Potência recomendada para o amplificador: 20 p. 150

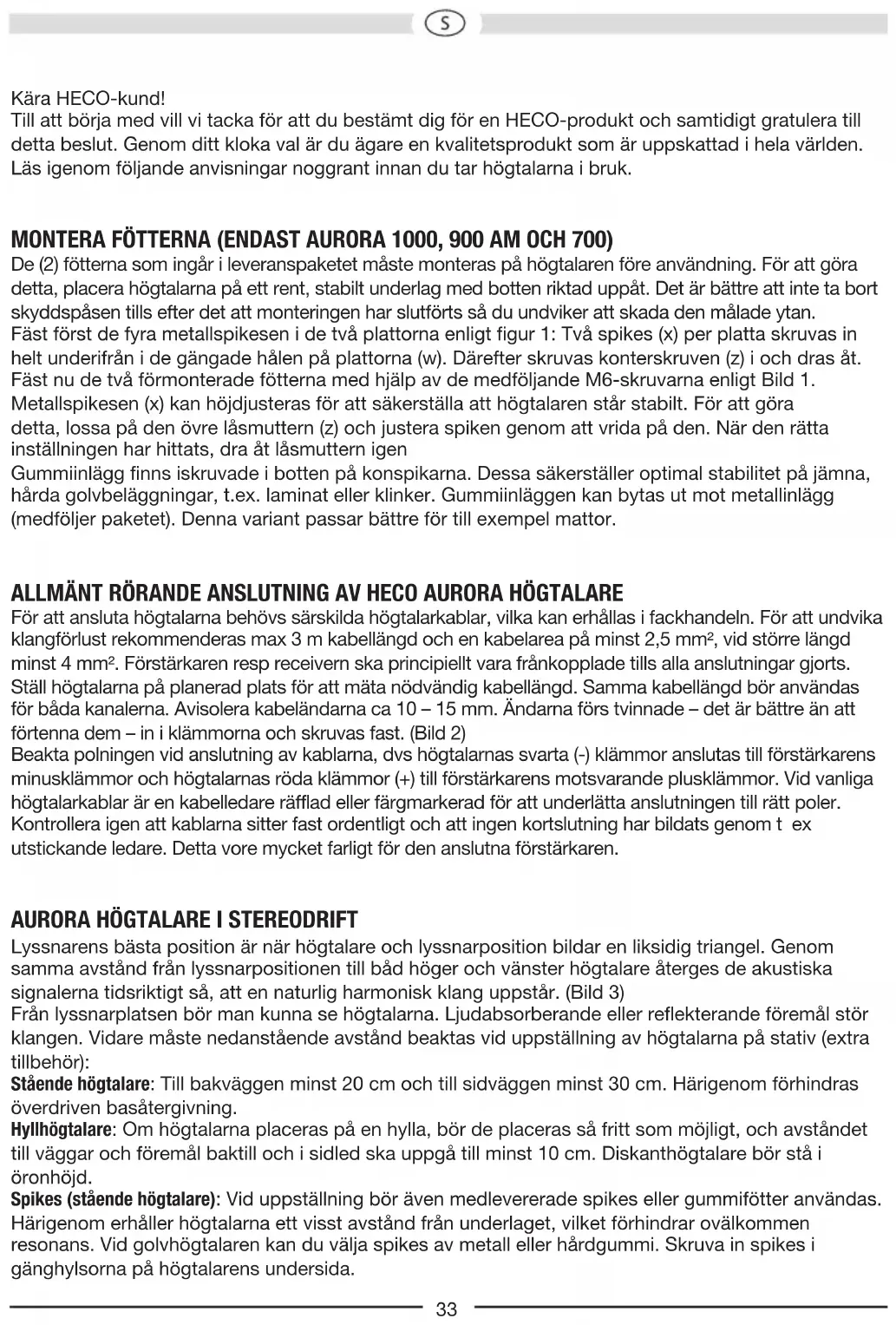

• W 20 W Rendimento (2.8V/1m): 89 dB 90 dB Dimensões (LxAxP): 170 x 308 x 245 mm 490 x 177 x 303 mm Acessórios: Pés de borracha endurecida Pés de borracha endurecida RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.Kära HECO-kund! Till att börja med vill vi tacka för att du bestämt dig för en HECO-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen. Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk. MONTERA FÖTTERNA (ENDAST AURORA 1000, 900 AM OCH 700) De (2) fötterna som ingår i leveranspaketet måste monteras på högtalaren före användning. För att göra detta, placera högtalarna på ett rent, stabilt underlag med botten riktad uppåt. Det är bättre att inte ta bort skyddspåsen tills efter det att monteringen har slutförts så du undviker att skada den målade ytan. Fäst först de fyra metallspikesen i de två plattorna enligt figur 1: Två spikes (x) per platta skruvas in helt underifrån i de gängade hålen på plattorna (w). Därefter skruvas konterskruven (z) i och dras åt. Fäst nu de två förmonterade fötterna med hjälp av de medföljande M6-skruvarna enligt Bild 1. Metallspikesen (x) kan höjdjusteras för att säkerställa att högtalaren står stabilt. För att göra detta, lossa på den övre låsmuttern (z) och justera spiken genom att vrida på den. När den rätta inställningen har hittats, dra åt låsmuttern igen Gummiinlägg finns iskruvade i botten på konspikarna. Dessa säkerställer optimal stabilitet på jämna, hårda golvbeläggningar, t.ex. laminat eller klinker. Gummiinläggen kan bytas ut mot metallinlägg (medföljer paketet). Denna variant passar bättre för till exempel mattor. ALLMÄNT RÖRANDE ANSLUTNING AV HECO AURORA HÖGTALARE För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 2,5 mm², vid större längd minst 4 mm². Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna. Avisolera kabeländarna ca 10 – 15 mm. Ändarna förs tvinnade – det är bättre än att förtenna dem – in i klämmorna och skruvas fast. (Bild 2) Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler. Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren. p. 150

AURORA HÖGTALARE I STEREODRIFT

Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma avstånd från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna tidsriktigt så, att en naturlig harmonisk klang uppstår. (Bild 3) Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reflekterande föremål stör klangen. Vidare måste nedanstående avstånd beaktas vid uppställning av högtalarna på stativ (extra tillbehör): Stående högtalare: Till bakväggen minst 20 cm och till sidväggen minst 30 cm. Härigenom förhindras överdriven basåtergivning. Hyllhögtalare: Om högtalarna placeras på en hylla, bör de placeras så fritt som möjligt, och avståndet till väggar och föremål baktill och i sidled ska uppgå till minst 10 cm. Diskanthögtalare bör stå i öronhöjd. Spikes (stående högtalare): Vid uppställning bör även medlevererade spikes eller gummifötter användas. Härigenom erhåller högtalarna ett visst avstånd från underlaget, vilket förhindrar ovälkommen resonans. Vid golvhögtalaren kan du välja spikes av metall eller hårdgummi. Skruva in spikes i gänghylsorna på högtalarens undersida. 33AURORA HÖGTALARE SOM FRONT- ELLER BAKHÖGTALARE Fronthögtalarna ska placeras i öronhöjd till vänster och höger med om möjligt samma avstånd till TV-apparaten. Bakhögtalarna placeras till vänster och höger bredvid eller, ännu bättre, bakom lyssnarplatsen i öronhöjd eller en aning högre. (Bild 4)

HECO AURORA 1000, 900 AM, 700, 300 – BI-WIRING OCH BI-AMPING

Bi-wiring innebär att höga och låga frekvenser transporteras via olika ledare. Bi-ampingmetoden kräver förutom en andra ledning även en extra ändförstärkare. Huvudsakligen med den sistnämnda metoden är det möjligt att ytterligare förbättra återgivningen något. AURORA-högtalarna är genom speciella anslutningsterminaler förberedd för både vanlig drift liksom för bi-wiring- och bi-ampingdrift. Utidrån syns det på de 4 skruvanslutningarna. De båda övre leder till diskanthögtalaren, de undre till bashögtalaren. De positiva och negativa anslutningarna har redan i fabriken anslutits till varandra med metallöverkopplingar, vilka måste avlägsnas vid bi-wiring och bi- ampingdrift. Högtalarnas anslutning framgår av bilderna 5a ( standard), 5b (bi-wiring) och 5c (bi-amping).

HECO AURORA CENTER 30

Center-högtalaren AURORA CENTER 30 ör optiskt och akustiskt optimerade till de övriga AURORA-modellerna. Högtalaren ställs direkt under TV-apparaten. För övrigt gäller de allmänna anvisningarna i föregående kapitel.

3-vägs basreflex golvhögtalare med integrerad 2-vägs Dolby Atmos®-modul Om DOLBY ATMOS®: DOLBY ATMOS® är en ny ljudstandard för bio och hemmabio. Atmos lägger för första gången till en tredje dimension i ljudbilden i form av höga kanaler. Dessa höga kanaler genereras antingen av högtalare eller av separata extrahögtalare integrerade i front- och rearhögtalarna som AURORA 900 AM. För en jämn och för det mänskliga örat ej lokaliserbar fördelning av detta höga ljudfält strålar extrahögtalarna ut ljudet mot rummets tak. Lyssnaren nås av en reflektion av ljudet så att ett intryck av ett tredimensionellt ljudfält uppstår. Alternativt kan On-Wall- eller In-Wall-takhögtalare användas till strålning av de höga kanalerna. Detta medför dock högre insats vid montering och anslutning. Därför är Atmos-certifierade högtalare en enkel och praktisk möjlighet att utöka ett bestående flerkanals högtalarset med Atmos-kanaler. Observera att både ursprungsmaterialet (t.ex. Bluray) och elektroniken (t.ex. AV-receiver) måste klara DOLBY ATMOS®-tonstandarden för en äkta DOLBY ATMOS®-upplevelse. UPPSTÄLLNING: För uppställning av högtalaren gäller i princip de rekommendationer som presenterades i de föregående avsnitten. Avståndet till hörpositionen när produkten används som främre högtalare ska vara minst 2,5–3 m. Högtalarna behöver riktas in något mot hörpositionen. AURORA 900 AM kan också användas som bashögtalare (hemmabiosystem med fyra Atmos- diskantkanaler, 5.x.4-konfiguration). Diskantkanalen används i så fall som rear high (basdiskant). Kontrollera alltid att högtalarna kan ställas upp ordentligt bakom hörpositionen (på minst 1–1,5 m avstånd). Avståndet mellan de båda högtalarna ska ungefär motsvara avståndet mellan de främre högtalarna. På bild 3b visas hur högtalarna skulle kunna ställas upp. ANSLUTA: På högtalarens baksida sitter två anslutningsplintar. Den nedre högtalaren är tilldelad huvudhögtalaren, den övre diskanthögtalaren (bild 5d). Observera: Diskanthögtalarens skyddskåpa får endast tas bort i servicesyfte.

34HECO AURORA SUB 30A

Den aktiva subwoofer AURORA SUB 30A är optiskt och akustiskt optimalt anpassad till de andra högtalarna i AURORA-serien. Beakta den separata bruksanvisningen som medföljer denna produkt.

ANSLUTNING TILL EN AV-MOTTAGARE

I bild 6 visas högtalarnas anslutning till en AV-mottagare.

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla HECO-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs. Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer. Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna. Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas. ALLMÄNT SAGT... kan förstärkare, tuner och CD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka. SKÖTSEL Torka av ytorna med ett rengöringsmedel för hushållsbruk, använd alltså aldrig möbelpolish eller liknande. TEKNISKA DATA AURORA 1000 AURORA 900 AM Konfiguration: 3 vägs basreflex 3 vägs basreflex 2-vägs koaxial Max belastning: 230 / 380 W 200 / 300 W (Main Speaker) 60 / 100 W (Top Speaker) Impedans: 4 – 8 ohm 4 ohm Frekvensområde: 22 – 42 500 Hz 25 – 42.500 Hz (Main Speaker) 50 – 35.000 Hz (Top Speaker) Rekommenderad förstärkareffekt: 30 – 380 W 30 – 300 W (Main Speaker) 15 – 100 W (Top Speaker) Verkningsgrad (2.8V/1m): 93 dB 91 dB (Main Speaker) 88 dB (Top Speaker) Mått (BxHxD): 305 x 1258 x 393 mm 265 x 1170 x 363 mm Tillbehör: Metall-spikes Metall-spikes Hårdgummi-spikes Hårdgummi-spikes
