Tipo de producto	Altavoz bass-reflex de 2 vías
Marca	HECO
Modelo	Aurora 300
Impedancia	4 - 8 Ohmios
Ancho de banda	32 - 42 500 Hz
Potencia nominal (RMS / máxima)	80 W / 150 W
Potencia de amplificador recomendada	20 - 150 W
Eficiencia (2,8 V/1 m)	90 dB
Dimensiones (An x Al x Pr)	195 x 357 x 333 mm
Accesorios incluidos	Púas de goma
Tipo de cable recomendado	Sección ≥ 2,5 mm² para cable < 3 m, ≥ 4 mm² para cable > 3 m
Compatibilidad con bi-cableado / bi-amplificación	Sí, requiere retirar los puentes metálicos
Posicionamiento recomendado	Distancia mínima 20 cm de la pared trasera, 30 cm de las paredes laterales
Mantenimiento	Limpieza con producto de limpieza suave, evitar barnices para muebles
Seguridad	Apagar el amplificador antes de conectar; bajar el volumen en caso de distorsión; no sobrecargar
Garantía	5 años para el primer propietario (excluyendo piezas de desgaste, daños de transporte, etc.)
Servicio postventa	Contactar al distribuidor en primer lugar; devolución en el embalaje original con el comprobante de compra

Preguntas frecuentes - Aurora 300 HECO

¿Cómo conectar el altavoz Aurora 300 a un amplificador?

Utilice cables de buena calidad (sección ≥ 2,5 mm² para < 3 m). Pele 10 a 15 mm, retuerza e inserte en los bornes. Respete la polaridad: borne negro (-) hacia negro, rojo (+) hacia rojo. Apague siempre el amplificador antes de conectar.

¿Cuál es la potencia recomendada para el amplificador?

La potencia recomendada está entre 20 y 150 W por canal. Una potencia demasiado baja puede causar distorsiones peligrosas para el altavoz.

¿Cómo colocar los altavoces para un sonido óptimo?

Forme un triángulo equilátero con la posición de escucha. Aleje los altavoces al menos 20 cm de la pared trasera y 30 cm de las paredes laterales. Los tweeters deben estar a la altura del oído.

¿Puedo usar el bi-cableado (bi-wiring) con el Aurora 300?

Sí, retire los puentes metálicos que conectan los bornes superior e inferior. Conecte un cable distinto para el tweeter (bornes superiores) y otro para el woofer (bornes inferiores). Asegúrese de respetar la polaridad.

¿Cómo mantener los altavoces?

Limpie las superficies con un producto de limpieza suave. No use nunca barnices para muebles ni productos abrasivos.

¿Qué hacer en caso de distorsión de sonido?

Baje inmediatamente el volumen. La distorsión puede dañar los altavoces. Verifique que el amplificador no esté sobrecargado y que la potencia suministrada sea adecuada.

¿Qué accesorios se incluyen con el Aurora 300?

El altavoz se entrega con púas de goma para atornillar debajo de la base para asegurar la estabilidad.

¿Puede el altavoz usarse como surround en un sistema de cine en casa?

Sí, el Aurora 300 es adecuado como altavoz trasero. Colóquelo a izquierda y derecha o detrás de la posición de escucha, a la altura del oído o ligeramente por encima.

¿Cuál es la garantía y cómo activarla?

HECO ofrece 5 años de garantía para el primer propietario. En caso de problema, contacte primero a su distribuidor. Conserve el comprobante de compra y el embalaje original para una posible devolución.

¿Puedo colocar el altavoz en un estante?

Sí, pero respete una distancia de al menos 10 cm de las paredes y objetos circundantes. Coloque el altavoz de modo que el tweeter esté a la altura de escucha.

MANUAL DE USUARIO Aurora 300 HECO

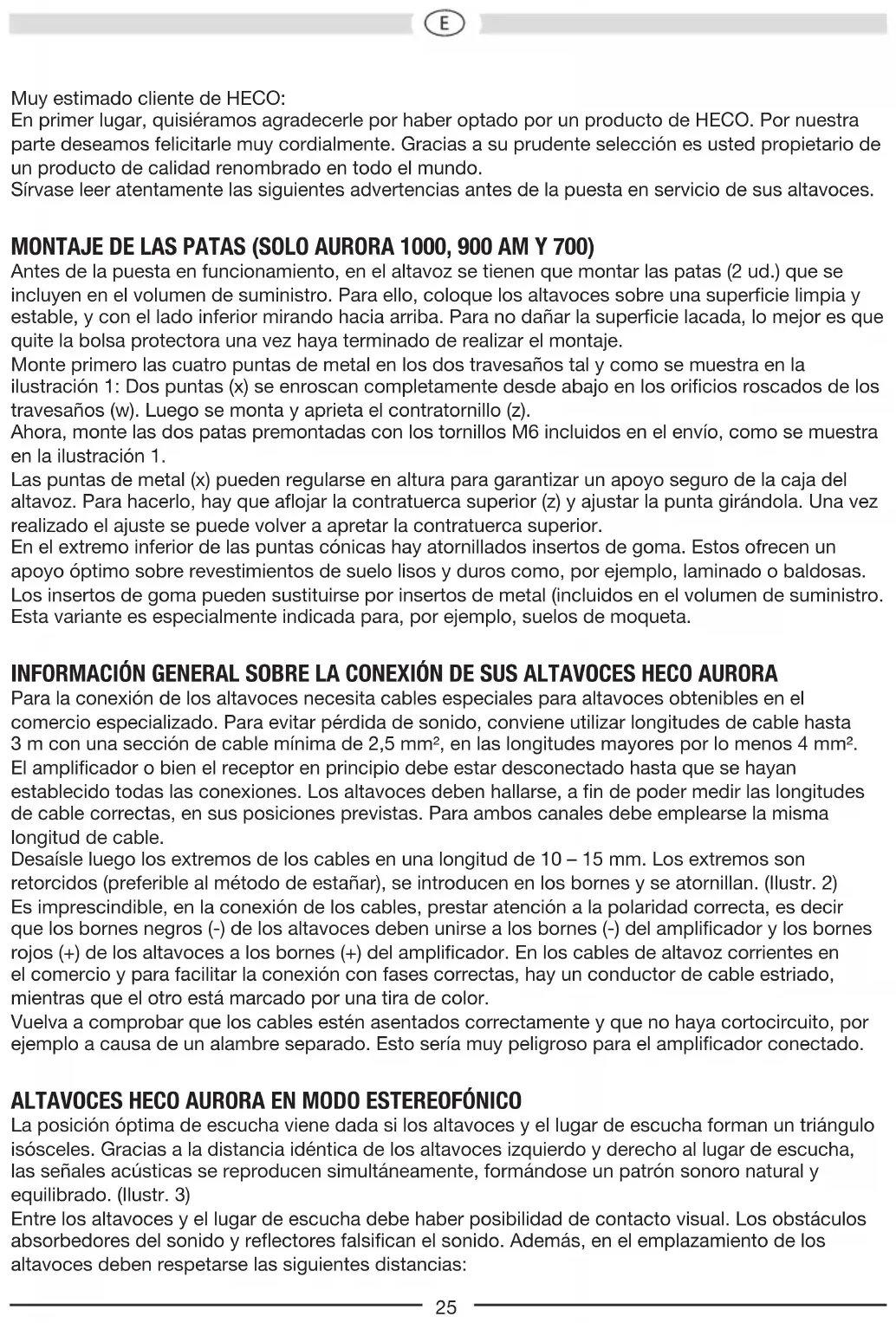

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

MONTAJE DE LAS PATAS (SOLO AURORA 1000, 900 AM Y 700)

Antes de la puesta en funcionamiento, en el altavoz se tienen que montar las patas (2 ud.) que se incluyen en el volumen de suministro. Para ello, coloque los altavoces sobre una superficie limpia y estable, y con el lado inferior mirando hacia arriba. Para no dañar la superficie lacada, lo mejor es que quite la bolsa protectora una vez haya terminado de realizar el montaje.

Monte primero las cuatro puntas de metal en los dos travesaños tal y como se muestra en la ilustración 1: Dos puntas (x) se enroscan completamente desde abajo en los orificios roscados de los travesaños (w). Luego se monta y aprieta el contratornillo (z).

Ahora, monte las dos patas premontadas con los tornillos M6 incluidos en el envío, como se muestra en la ilustración 1.

Las puntas de metal (x) pueden regularse en altura para garantizar un apoyo seguro de la caja del altavoz. Para hacerlo, hay que aflojar la contratuerca superior (z) y ajustar la punta girándola. Una vez realizado el ajuste se puede volver a apretar la contratuerca superior.

En el extremo inferior de las puntas cónicas hay atornillados insertos de goma. Estos ofrecen un apoyo óptimo sobre revestimientos de suelo lisos y duros como, por ejemplo, laminado o baldosas.

Los insertos de goma pueden sustituirse por insertos de metal (incluidos en el volumen de suministro.

Esta variante es especialmente indicada para, por ejemplo, suelos de moqueta.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES HECO AURORA

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm ^2 , en las longitudes mayores por lo menos 4 mm ^2 .

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan. (llustr. 2) Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

ALTAVOCES HECO AURORA EN MODO ESTEREOFÓNICO

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 3)

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie: a la pared trasera un mínimo de 20 cm, a la pared lateral un mínimo de 30 cm. Con ello se evita una reproducción exagerada de los bajos.

Altavoz de estante: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia mínima lateral y trasera a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar al nivel de las oídos.

Puntas (altavoz de pie): En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la aparición de resonancias indeseables. En los altavoces de pie puede optar entre puntas de metal o de caucho endurecido. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.

ALTAVOCES HECO AURORA COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deberán colocarse a la derecha e izquierda de la televisión, a ser posible a la misma distancia de la misma y a la altura de los oídos. Los altavoces traseros deberán colocarse a la derecha e izquierda al lado o si es posible detrás del lugar de audición a la altura de los oídos o una altura algo superior. (Ilustr. 4)

HECO AURORA 1000, 900 AM, 700, 300 - BI-WIRING Y BI-AMPING

Bi-wiring significa que las frecuencias altas y bajas son transportadas por cables separados.

El método bi-amping requiere, además, que aparte del segundo cable haya un segundo amplificador final adicional. Sobre todo este último método permite mejorar ulteriormente la reproducción.

Los altavoces AURORA han sido preparados, mediante terminales especiales de conexión, tanto para el régimen bi-wiring como también para bi-ampling. Ello puede apreciarse, exteriormente, por los 4 racores roscados. Los dos de arriba conducen al altavoz de sonidos agudos y los inferiores al altavoz de sonidos bajos. Las conexiones positivas y negativas han sido unidas, desde fábrica, mediante puentes metálicos que deben quitarse para bi-wiring y bi-amping. La conexión correcta de los altavoces es representada por la Ilustr. 5a (convencional), la Ilustr. 5b (bi-wiring) y la Ilustr. 5c (bi-amping).

HECO AURORA CENTER 30

El altavoz central AURORA CENTER 30 armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con los demás modelos AURORA. El altavoz se coloca justo debajo del aparato de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.

HECO AURORA 900 AM

Altavoz de pie con reflejo de bajos de 3 vías con módulo Dolby Atmos® de 2 vías

Acerca de DOLBY ATMOS®: DOLBY ATMOS® es un nuevo estándar de sonido para cines y cines en casa. Por primera vez, Atmos trae una tercera dimensión en forma de canales de altura dentro del campo sonoro. Altavoces o altavoces separados como el AURORA 900 AM adicionales integrados en los altavoces frontales y traseros se encargan de emitir estos canales de altura. Para conseguir una distribución del campo sonoro de altura uniforme y que el oído humano no pueda localizar, los altavoces adicionales emiten su sonido en dirección al techo y al interior de la sala. De modo que al espectador le llega el reflejo de ese sonido, generándose así el efecto de un campo sonoro tridimensional. Como alternativa, para difundir los canales de altura también se pueden utilizar altavoces de techo in-wall (empotrados) u on-wall (montados). Aunque, esta opción requiere más trabajo debido a las labores de montaje y cableado necesarias. Por ello, los altavoces con certificación Atmos son una opción práctica y sencilla para ampliar un sistema de altavoces multicanal existente a los canales Atmos. Tenga en cuenta que para poder disfrutar de una experiencia DOLBY ATMOS® genuina, tanto el material fuente (p. ej., Bluray) como el componente electrónico (p. ej., receptor AV) han de admitir el estándar de sonido Atmos.

INSTALACIÓN: Para la instalación de los altavoces, se aplican en general las recomendaciones de los apartados anteriores. La distancia respecto a la posición escucha cuando se utiliza como altavoz frontal debe ser de al menos 2,5-3m. Los altavoces deben orientarse ligeramente hacia la posición de escucha. Los AURORA 900 AM también pueden utilizarse como altavoces traseros (sistema de cine en casa con cuatro canales de agudos Atmos, configuración 5.x.4). El canal de agudos se utiliza entonces como trasero alto (rear high). No obstante, debe procurarse que los altavoces puedan colocarse debidamente detrás de la posición de escucha (distancia mínima de 1-1,5 m). La distancia entre los dos altavoces debe ser aproximadamente la misma que la de los altavoces delanteros entre sí. En la llustr. 3b se muestra una posible instalación.

CONEXIÓN: El altavoz tiene dos terminales de conexión en la parte trasera. El inferior se asigna al altavoz principal y el superior al altavoz de agudos (llustr. 5d).

Rogamos tenga en cuenta: La cubierta protectora del altavoz de agudos solo puede retirarse para fines de servicio.

HECO AURORA SUB 30A

El subwoofer activo AURORA SUB 30A armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con el resto de altavoces de la serie AURORA. Siga las instrucciones de uso independientes que se adjuntan con este producto.

CONEXIÓN A UN RECEPTOR AV

En la ilustración 6 se observa la conexión a un receptor AV.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de HECO han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

LIMPIEZA

Se recomienda limpiar las superficies con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

DATOS TÉCNICOS

AURORA 1000	AURORA 900 AM
Configuración: Reflejo bajo de 3 vías	Reflejo bajo de 3 víasCoaxial de 2 vías
Resistencia: 230 / 380 vatios	200 / 300 vatios (Main Speaker)60 / 100 vatios (Top Speaker)
Impedancia: 4 – 8 ohmios	4 ohmios
Gama de frecuencias: 22 – 42 500 Hz	25 – 42.500 Hz (Main Speaker)50 – 35.000 Hz (Top Speaker)
Potencia recomendada delamplificador: 30 – 380 vatios	30 / 300 vatios (Main Speaker)15 /100 vatios (Top Speaker)
Rendimiento (2.8V/1m): 93 dB	91 dB (Main Speaker)88 dB (Top Speaker)
Dimensiones (an x al x pr): 305 x 1258 x 393 mm	265 x 1170 x 363 mm

Accesorios: Puntas de metal Puntas de metal

Puntas de caucho endurecido Puntas de caucho endurecido

AURORA 700 AURORA 300

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 2 vías

Resistencia: 230 / 380 vatios 80 / 150 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 22 – 42 500 Hz 32 – 42 500 Hz

Potencia recomendada del

amplificador: 30 – 380 vatios 20 – 150 vatios

Rendimiento (2.8V/1m): 93 dB 90 dB

Dimensiones (an x al x pr): 305 x 1258 x 393 mm 195 x 357 x 333 mm

Accesorios: Puntas de metal Puntas de caucho endurecido

Puntas de caucho endurecido Puntas de caucho endurecido

AURORA 200 AURORA CENTER 30

Configuración: Reflejo bajo de 2 vías Reflejo bajo de 2 vías

Resistencia: 65 / 120 vatios 90 / 150 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 38 – 42 500 Hz 34 – 42 500 Hz

Potencia recomendada del

amplificador: 20 – 150 vatios 20 – 150 vatios

Rendimiento (2.8V/1m): 89 dB 90 dB

Dimensiones (an x al x pr): 170 x 308 x 245 mm 490 x 177 x 303 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
