Aurora 300 - динамик HECO - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно Aurora 300 HECO в формате PDF.
| Тип продукта | Двухполосная акустическая система с фазоинвертором |
| Бренд | HECO |
| Модель | Aurora 300 |
| Импеданс | 4 - 8 Ом |
| Диапазон частот | 32 - 42 500 Гц |
| Номинальная мощность (RMS / макс.) | 80 Вт / 150 Вт |
| Рекомендуемая мощность усилителя | 20 - 150 Вт |
| Чувствительность (2,8 В/1 м) | 90 дБ |
| Габариты (Ш x В x Г) | 195 x 357 x 333 мм |
| Комплектация | Резиновые шипы |
| Рекомендуемый тип кабеля | Сечение ≥ 2,5 мм² для кабеля < 3 м, ≥ 4 мм² для кабеля > 3 м |
| Совместимость с Bi-wiring / Bi-amping | Да, требуется удаление металлических перемычек |
| Рекомендуемое размещение | Минимальное расстояние 20 см от задней стены, 30 см от боковых стен |
| Уход | Очистка мягким бытовым средством, избегать мебельного лака |
| Безопасность | Выключайте усилитель перед подключением; снижайте громкость при искажениях; не допускайте перегрузки |
| Гарантия | 5 лет для первого владельца (кроме изнашиваемых деталей, повреждений при транспортировке и т.д.) |
| Сервисное обслуживание | В первую очередь обращайтесь к дистрибьютору; возврат в оригинальной упаковке с чеком |
Часто задаваемые вопросы - Aurora 300 HECO
Вопросы пользователей о Aurora 300 HECO
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего динамик в формате PDF бесплатно! Найдите своё руководство Aurora 300 - HECO и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. Aurora 300 бренда HECO.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Aurora 300 HECO

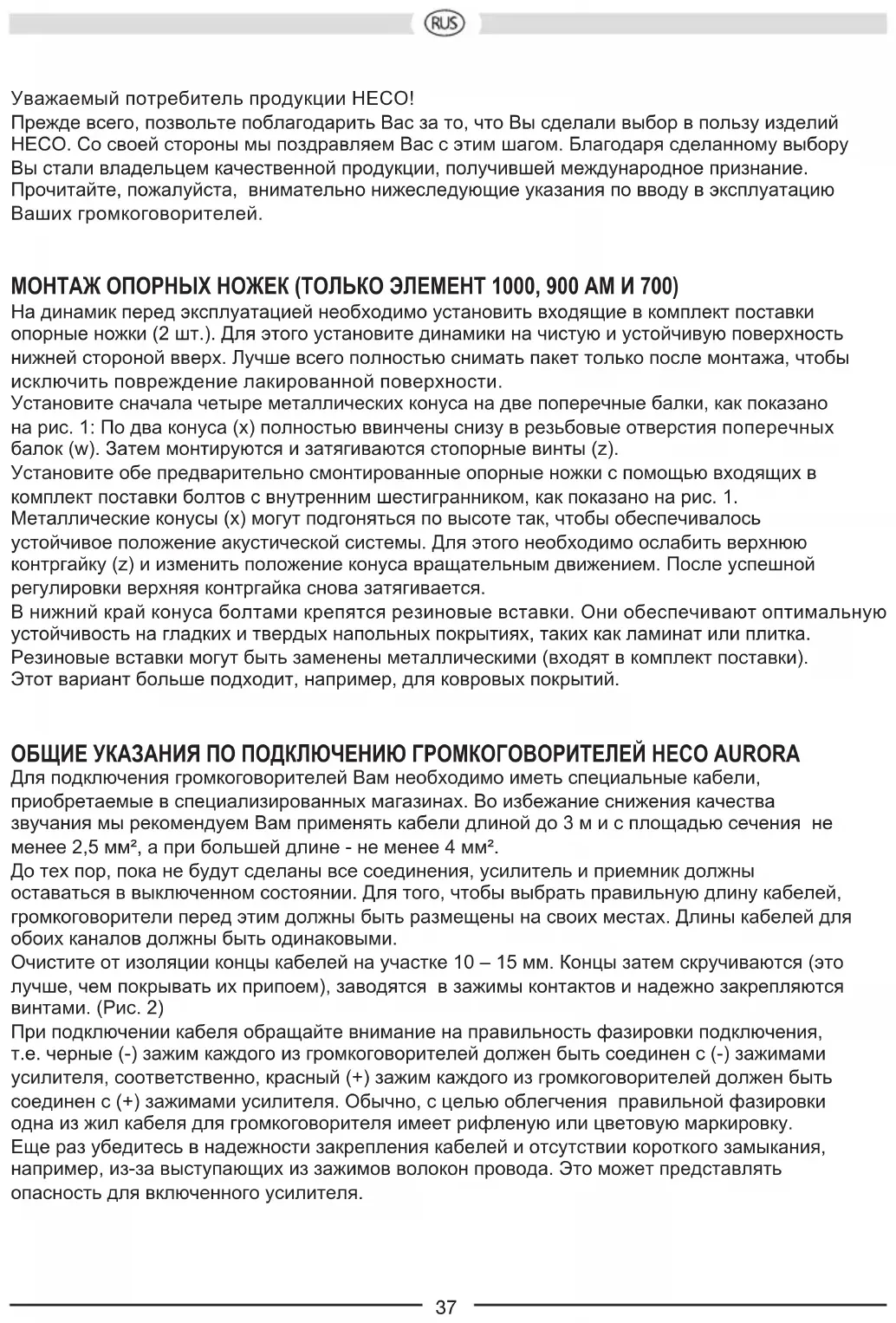

Уважаемый потребитель продукции НЕСО!
Прежде всего, Pembольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий НЕСО. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание. Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших громкоговорителей.
МОНТАЖ ОПОРНЫХ НОЖЕК (ТОЛЬКО ЭЛЕМЕНТ 1000, 900 АМ И 700)
На динамик перед эксплуатацией необходимо установить входящие в комплект поставки опорные ножки (2 шт.). Для этого установите динамики на чистую и устойчивую поверхность нижней стороной вверх. Лучше всего полностью снимать пакет только после монтажа, чтобы исключить повреждение лакированной поверхности.
Установите сначала четыре металлических конуса на две поперечные балки, как показано на рис. 1: По два конуса (x) полностью ввинчены снизу в резьбовые отверстия поперечных балок (w). Затем монтируются и затягиваются стопорные винты (z).
Установите обе предварительно смонтированные опорные ножки с помощью входящих в комплект поставки болтов с внутренним шестигранником, как показано на рис. 1.
Металлические конусы (x) могут подгоняться по высоте так, чтобы обеспечивалось устойчивое положение акустической системы. Для этого необходимо ослабить верхнюю контргайку (z) и изменить положение конуса вращательным движением. После успешной регулировки верхняя контгайка снова затягивается.
В нижний край конуса болтами крепятся резиновые вставки. Они обеспечивают оптимальную устойчивость на гладких и твердых напольных покрытиях, таких как ламинат или плитка. Резиновые вставки могут быть заменены металлическими (входят в комплект поставки). Этот вариант больше подходит, например, для ковровых покрытий.
ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ НЕСО AURORA
Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем Вам применять кабели длиной до 3 м и с площадью сечения не менее 2,5 мм², а при большей длине - не менее 4 мм².
До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны быть одинаковыми.
Очистите от изоляции концы кабелей на участке 10 – 15 мм. Концы затем скручиваются (это лучше, чем покрывать их припоем), заводятся в зажимы контактов и надежно закрепляются винтами. (Рис. 2)
При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е. черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя, соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+) зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для громкоговорителя имеет рифленую или цветовую маркировку.
Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания, например, из-за выступающих из зажимов волокон провода. Это может представлять опасность для включенного усилителя.
ГРОМКОГОВОРИТЕЛЕЙ НЕСО AURORA В СТЕРЕО-РЕЖИМЕ
Оптимальным расположением для прослушивания является такое, при котором громкоговорители и позиция прослушивания образуют равносторонний треугольник. Благодаря равным расстояниям от левого и правого громкоговорителя до позиции прослушивания акустические сигналы воспроизводятся в правильном временном соотношении и создается уравновешенная естественная звуковая картина. (Рис. 3) Между громкоговорителями и позицией прослушивания должна сохраняться прямая видимость. Любое препятствие создает эффекты поглощения или отражения звука и снижает качество звучания. Кроме этого, при установке громкоговорителей необходимо выдерживать следующие расстояния:
Напольный громкоговоритель: От стенки позади громкоговорителя - не менее 20 см, от боковой стенки не менее 30 см. Тем самым можно избежать чрезмерного подчеркивания низких тонов. Полочный громкоговоритель: Громкоговорители для полок должны быть установлены также, по возможности, свободно, расстояние до стены и других предметов сзади и сбоку должно составлять не менее 10 см, громкоговорители для высоких частот должны располагаться на уровне ушей слушателя.
конусовидные ножки (Напольный громкоговоритель): При установке следует использовать шипы из комплекта поставки – при этом громкоговоритель оказывается “сцепленным” с основанием, что позволяет предотвратить возникновение нежелательных резонансов. Для колонок, устанавливаемых на полу, Вы можете выбирать между металлическими и эбонитовыми шипами. Шипы ввинчиваются в резьбовые втулки под колонкой.
ГРОМКОГОВОРИТЕЛЕЙ НЕСО AURORA В КАЧЕСТВЕ ФРОНТАЛЬНЫХ И ТЫЛОВЫХ ГРОМКОГОВОРИТЕЛЕЙ
Фронтальные громкоговорители размещаются слева и справа по возможности на равном расстоянии от телевизионного приемника и на уровне ушей слушателя. Таловые громкоговорители размещаются слева и справа около или лучше позади точки прослушивания на уровне ушей слушателя или несколько выше. (Рис. 4)
HECO AURORA 1000, 900 AM, 700, 300 – BI-WIRING И BI-AMPING
Bi-wiring означает, что высокие и низкие частоты передаются по отдельным линиям. Согласно методу Bi-amping помимо второй линии дополнительно требуется второй усилитель мощности. Главным образом благодаря этому методу возникает возможность еще более повысить качество воспроизведения. Громкоговорители AURORA подготовлен как для обычной эксплуатации, так и для работы в режимах Bi-wiring и Bi-amping, для чего предусмотрены специальные терминалы подключения. Внешне это распознается по четырем винтовым зажимам. Верхняя пара зажимов предназначена для высоких тонов, а нижняя для низких. Положительные и отрицательные зажимы при поставке соединены между собой металлическим перемычками, которые должны быть удалены при включении в режимах Bi-wiring и Bi-amping. Правильное соединение громкоговорителей представлено на рис. 5a (обычное), 5b (Bi-wiring) и 5c (Bi-amping).
HECO AURORA CENTER 30
Центральный громкоговоритель AURORA CENTER 30 по своему внешнему виду и акустике оптимально согласуется прочими моделями AURORA. Громкоговоритель устанавливается непосредственно под телевизионный приемник. В остальном следует руководствоваться общими указаниями, содержащимися в предыдущем разделе.
HECO AURORA 900 AM
3-полосная напольная акустическая система с фазоинвертором и встроенным 2-полосным модулем Dolby Atmos®
O DOLBY ATMOS®: DOLBY ATMOS® – это новый стандарт звука для кинотеатров и домашних кинотеатров. Atmos впервые вводит в звуковую картину третье измерение в форме каналов высот. Эти высокочастотные каналы излучаются отдельными громкоговорителями или дополнительными громкоговорителями, встроенными в передние и задние колонки, как в AURORA 900 AM. Для получения равномерного и невоспринимаемого человеческим слухом распределения акустического поля высоких частот дополнительные динамики излучают звук в направлении потолка помещения. К слушателям доходят отражения этого звука, так что возникает впечатление трехмерного акустического поля. В качестве альтернативы для излучения каналов высот возможно использование динамиков, размещенных на стенах или в стенах. Но это связано с гораздо большими затратами в связи с монтажом и прокладыванием кабелей. Поэтому колонки с сертификатом Atmos - это простой и практичный вариант для добавления каналов Atmos в многоканальную акустическую систему. Помните о том, что для получения настоящего звучания DOLBY ATMOS® необходим как соответствующий исходный источник звука (напр., Bluray), так и электроника (напр., AV-ресивер), поддерживающие стандарт звука DOLBY ATMOS®.
УСТАНОВК А: Для установки динамиков, как правило, применяются рекомендации, приведенные в предыдущих разделах. Расстояние до слушателей при использовании в качестве передних динамиков должно составлять не менее 2,5–3 м. Динамики должны быть слегка направлены в сторону слушателей. AURORA 900 AM также можно использовать в качестве задних динамиков (система домашнего кинотеатра с четырьмя высокочастотными каналами Atmos, конфигурация 5.x.4). В этом случае высокочастотный канал используется в качестве заднего высокочастотного канала. Однако следует позаботиться о том, чтобы динамики можно было разместить далеко позади слушателей (расстояние не менее 1–1,5 м). Расстояние между двумя динамиками должно примерно соответствовать расстоянию между передними динамиками. Возможная схема расположения показана на рисунке 3b.
ПОДКЛЮЧЕНИЕ: На задней панели динамика есть две соединительные клеммы. Нижняя клемма предназначена для основного динамика, верхняя — для динамика высоких частот (рисунок 5d).
Следует помнить: Защитную крышку высокочастотного динамика можно снимать только в целях обслуживания.
HECO AURORA SUB 30A
Активный сабвуфер AURORA SUB 30A по своему внешнему виду и акустике оптимально согласуется с остальными громкоговорителями серии AURORA. Ознакомьтесь, пожалуйста, с отдельной инструкцией по эксплуатации, находящейся в упаковке изделия.
ПОДКЛЮЧЕНИЕ К АУДИО-ВИДЕО ПРИЕМНИКУ
На рисунке 6 показано подсоединение к аудио-видео приемнику.
СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА
Все громкоговорители НЕСО настроены на наилучшее воспроизведение в условиях, когда регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может привести к искажению звучания.
Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем, случается весьма редко.
Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами слышимые искажения, крайне опасные для Вашего громкоговорителя.
В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука, и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может привести к перегрузкам в колонках.
В ОБЩЕМ...
усилители, тюнеры и CD плееры - и не только в случае недорогих изделий - могут воспроизводить воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.
уход
Поверхности же рекомендуется очищать с помощью мягких универсальных чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
AURORA 1000 AURORA 900 AM
| Конфигурация: 3 полосные “басрефлекс” 3 полосные “басрефлекс” | |
| 2-полосная коаксиальная | |
| Нагрузочная способность: 230 / 380 Вт | 200 / 300 Вт (Main Speaker) |
| 60 / 100 Вт (Top Speaker) | |
| Импеданц: 4 – 8 Ом | 4 Ом |
| Частотный диапазон: 22 – 42 500 Гц | 22 – 42 500 Гц (Main Speaker) |
| 50 – 35.000 Гц (Top Speaker) | |
| Рекомендуемая мощность усилителя: 30 – 380 Вт | 30 – 300 Вт (Main Speaker) |
| 15 – 100 Вт (Top Speaker) | |
| Коэф. полезного действия (2.8V/1m): 93 дБ | 91 дБ (Main Speaker) |
| 88 дБ (Top Speaker) | |
| Габариты (ШхВхГ): 305 x 1258 x 393 мм | 265 x 1170 x 363 мм |
Оснастка: Металлические шипы Металлические шипы
Эбонитовые шипы Эбонитовые шипы
AUROR A 700 AURORA 300
| Конфигурация: 3 полосные “басрефлекс” 2 полосные “басрефлекс” | ||
| Нагрузочная способность: 200 / 300 Вт | 80 / 150 Вт | |
| Импеданц: 4 – 8 Ом | 4 – 8 Ом | |
| Частотный диапазон: | 25 – 42 500 Гц | 32 – 42 500 Гц |
| Рекомендуемая мощность усилителя: 30 – 300 Вт | 20 – 150 Вт | |
| Коэф. полезного действия (2.8V/1m): 92 дБ | 90 дБ | |
| Габариты (ШхВхГ): | 265 x 1158 x 343 мм | 195 x 357 x 333 мм |
| Оснастка: Металлические шипы Эбонитовые шипыЭбонитовые шипы | ||
AURORA 300 AURORA CENTER 30
| Конфигурация: 2 полосные “басрефлекс” 2 полосные “басрефлекс” | ||
| Нагрузочная способность: | 65 / 120 Вт | 90 / 150 Вт |
| Импеданц: 4 – 8 Ом | 4 – 8 Ом | |
| Частотный диапазон: | 38 – 42 500 Гц | 34– 42 500 Гц |
| Рекомендуемая мощность усилителя: | 20 – 150 Вт | 20 – 150 Вт |
| Коэф. полезного действия (2.8V/1m): 89 дБ | 90 дБ | |
| Габариты (ШхВхГ): | 170 x 308 x 245 мм | 490 x 177 x 303 мм |
Оснастка: Эбонитовые шипы Эбонитовые шипы
Возможны технические изменения.
