Producttype	2-weg basreflex luidspreker
Merk	HECO
Model	Aurora 300
Impedantie	4 - 8 Ohm
Frequentiebereik	32 - 42 500 Hz
Nominaal vermogen (RMS / max)	80 W / 150 W
Aanbevolen versterker vermogen	20 - 150 W
Gevoeligheid (2,8 V/1 m)	90 dB
Afmetingen (L x H x D)	195 x 357 x 333 mm
Meegeleverde accessoires	Rubberen punten
Aanbevolen kabeltype	Doorsnede ≥ 2,5 mm² voor kabel < 3 m, ≥ 4 mm² voor kabel > 3 m
Geschikt voor bi-wiring / bi-amping	Ja, vereist verwijderen van metalen brugjes
Aanbevolen plaatsing	Minimale afstand 20 cm van achterwand, 30 cm van zijwanden
Onderhoud	Reiniging met mild huishoudelijk product, vermijd meubelpoets
Veiligheid	Versterker uitschakelen voor aansluiten; volume verlagen bij vervorming; niet overbelasten
Garantie	5 jaar voor de eerste eigenaar (exclusief slijtage, transportschade, enz.)
Klantenservice	Neem eerst contact op met de distributeur; retour in originele verpakking met aankoopbon

Veelgestelde vragen - Aurora 300 HECO

Hoe sluit ik de Aurora 300 luidspreker aan op een versterker?

Gebruik goede kwaliteit kabels (doorsnede ≥ 2,5 mm² voor < 3 m). Strip 10 tot 15 mm, draai de uiteinden in en steek ze in de aansluitingen. Let op de polariteit: zwarte klem (-) naar zwart, rode (+) naar rood. Schakel altijd de versterker uit voordat u aansluit.

Wat is het aanbevolen vermogen voor de versterker?

Het aanbevolen vermogen ligt tussen 20 en 150 W per kanaal. Een te laag vermogen kan vervorming veroorzaken die schadelijk is voor de luidspreker.

Hoe plaats ik de luidsprekers voor optimaal geluid?

Vorm een gelijkzijdige driehoek met de luisterpositie. Houd de luidsprekers minimaal 20 cm van de achterwand en 30 cm van de zijwanden. De tweeters moeten op oorhoogte zijn.

Kan ik bi-wiring gebruiken met de Aurora 300?

Ja, verwijder de metalen brugjes die de bovenste en onderste aansluitingen verbinden. Sluit een aparte kabel aan voor de tweeter (bovenste aansluitingen) en een voor de woofer (onderste aansluitingen). Let op de polariteit.

Hoe onderhoud ik de luidsprekers?

Reinig de oppervlakken met een mild huishoudelijk product. Gebruik nooit meubelpoets of schurende middelen.

Wat te doen bij vervorming?

Zet het volume onmiddellijk lager. Vervorming kan de luidsprekers beschadigen. Controleer of de versterker niet overbelast is en of het geleverde vermogen geschikt is.

Welke accessoires worden meegeleverd met de Aurora 300?

De luidspreker wordt geleverd met rubberen punten die onder de basis worden geschroefd voor stabiliteit.

Kan de luidspreker worden gebruikt als surround in een home-cinema systeem?

Ja, de Aurora 300 is geschikt als achterluidspreker. Plaats ze links en rechts of achter de luisterpositie, op oorhoogte of iets hoger.

Wat is de garantie en hoe activeer ik deze?

HECO biedt 5 jaar garantie voor de eerste eigenaar. Neem bij problemen eerst contact op met uw distributeur. Bewaar de aankoopbon en originele verpakking voor eventuele retourzending.

Kan ik de luidspreker op een plank plaatsen?

Ja, maar houd een afstand van minimaal 10 cm tot muren en omringende objecten. Plaats de luidspreker zo dat de tweeter zich op luisterhoogte bevindt.

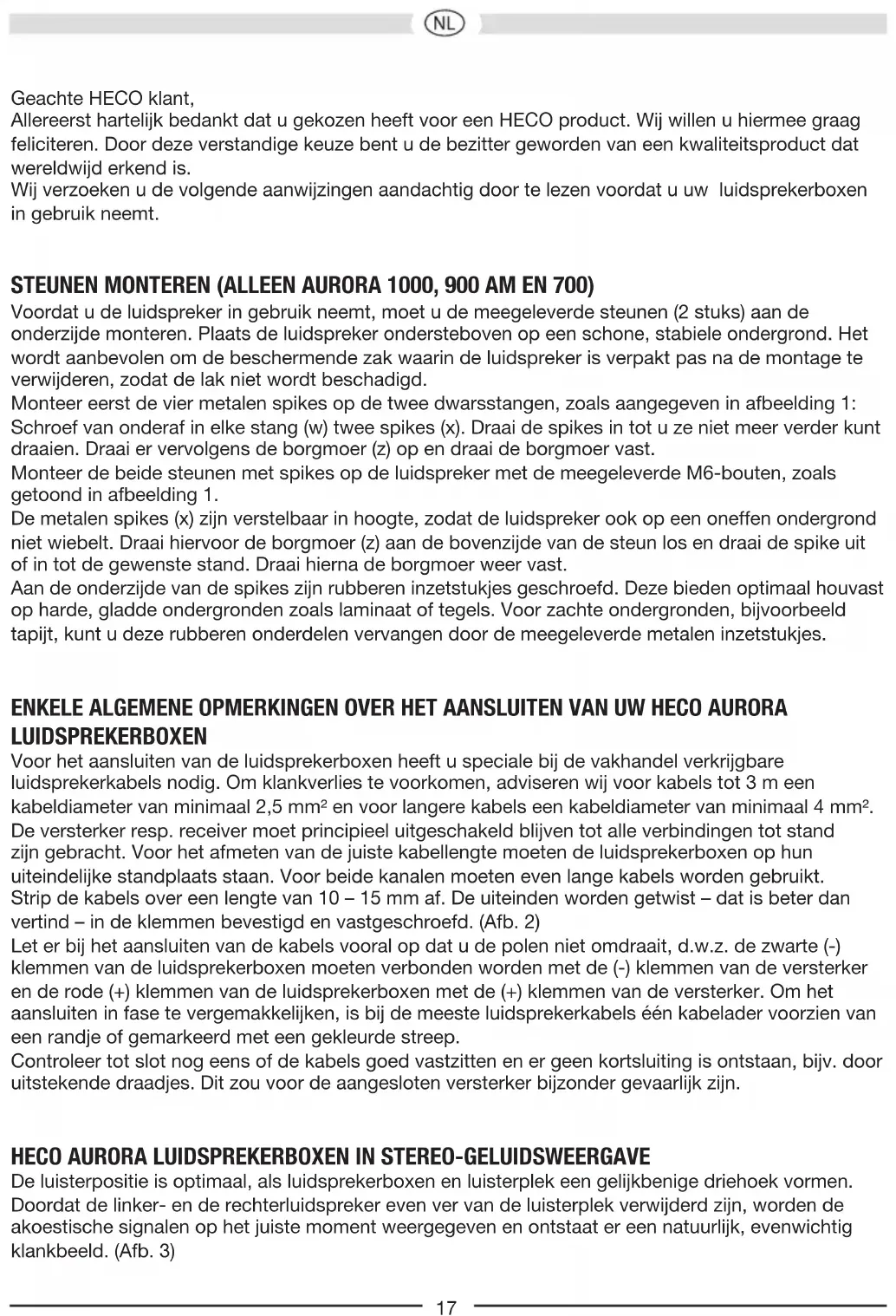

GEBRUIKSAANWIJZING Aurora 300 HECO

Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

STEUNEN MONTEREN (ALLEEN AURORA 1000, 900 AM EN 700)

Voordat u de luidspreker in gebruik neemt, moet u de meegeleverde steunen (2 stuks) aan de onderzijde monteren. Plaats de luidspreker ondersteboven op een schone, stabiele ondergrond. Het wordt aanbevolen om de beschermende zak waarin de luidspreker is verpakt pas na de montage te verwijderen, zodat de lak niet wordt beschadigd.

Monteer eerst de vier metalen spikes op de twee dwarsstangen, zoals aangegeven in afbeelding 1:

Schroef van onderaf in elke stang (w) twee spikes (x). Draai de spikes in tot u ze niet meer verder kunt draaien. Draai er vervolgens de borgmoer (z) op en draai de borgmoer vast.

Monteer de beide steunen met spikes op de luidspreker met de meegeleverde M6-bouten, zoals getoond in afbeelding 1.

De metalen spikes (x) zijn verstelbaar in hoogte, zodat de luidspreker ook op een oneffen ondergrond niet wiebelt. Draai hiervoor de borgmoer (z) aan de bovenzijde van de steun los en draai de spike uit of in tot de gewenste stand. Draai hierna de borgmoer weer vast.

Aan de onderzijde van de spikes zijn rubberen inzetstukjes geschroefd. Deze bieden optimaal houvast op harde, gladde ondergronden zoals laminaat of tegels. Voor zachte ondergronden, bijvoorbeeld tapijt, kunt u deze rubberen onderdelen vervangen door de meegeleverde metalen inzetstukjes.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW HECO AURORA LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm².

De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.

Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind – in de klemmen bevestigd en vastgeschroefd. (Afb. 2)

Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HECO AURORA LUIDSPREKERBOXEN IN STEREO-GELUIDSWEERGAVE

De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig klankbeeld. (Afb. 3)

De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reflecteren, vervormen de klank. Bovendien moeten bij het plaatsen van de boxen de volgende afstanden worden aangehouden:

Staande luidspreker: tot de achterwand minimaal 20 cm, tot de zijwand minimaal 30 cm. Hierdoor wordt een overdreven basweergave voorkomen.

Rekluidspreker: ook rekluidsprekers moeten zo vrij mogelijk worden geplaatst. De afstand naar muren en voorwerpen aan voor- en zijkanten moet tenminste 10 cm bedragen. De hogetonenluidspreker moet op oorhoogte worden geplaatst.

Spikes (staande luidspreker): Gebruik bij het installeren de meegeleverde spikes. Hierdoor hebben de luidsprekerboxen geen direct contact met de ondergrond, waardoor onaangename resonantie-effecten worden voorkomen. Voor de staande luidsprekers kunt u zowel metalen spikes als hardrubberen spikes gebruiken. De spikes moeten in de draadbussen aan de onderzijde van de luidsprekers worden geschroefd.

HECO AURORA LUIDSPREKERBOXEN ALS FRONT- EN REARLUIDSPREKER

Plaats de frontluidsprekers links en rechts op oorhoogte van de televisie. Kies voor de luidsprekers zo mogelijk een gelijke afstand. Plaats de rearluidsprekers links en rechts naast of, indien mogelijk, achter de hoorplaats op oorhoogte of iets hoger hiervan. (Afb. 4)

HECO AURORA 1000, 900 AM, 700, 300 – BI-WIRING EN BI-AMPING

Bi-wiring betekent dat de hoge en de lage frequenties via afzonderlijke kabels worden overgedragen. Voor bi-amping is er, zoals de naam al doet vermoeden, naast een tweede kabel ook een tweede eindversterker nodig. Vooral met de laatste methode kan de weergavekwaliteit nog eens aanzienlijk worden verbeterd.

De AURORA luidsprekerboxen zijn door middel van speciale aansluitterminals zowel voorbereid voor conventioneel gebruik als voor bi-wiring en bi-amping. Aan de buitekant is dit te zien aan de 4 schroefaansluitingen. De twee aansluitingen bovenaan leiden naar de hogetonenluidspreker en de twee aansluitingen onderaan naar de lagtonenluidspreker. De min- en de plusaansluitingen zijn in de fabriek met elkaar verbonden via metalen bruggetjes, die voor bi-wiring en bi-amping verwijderd moeten worden. Hoe de luidsprekerboxen in de verschillende situaties aangesloten moeten worden, is te zien op de afb. 5a (conventioneel), 5b (bi-wiring) en 5c (bi-amping).

HECO AURORA CENTER 30

De center-luidspreker AURORA CENTER 30 is optimaal afgestemd op de overige AURORA modellen. De luidspreker wordt direct onder de televisie geplaatst. Voor het overige gelden de algemene aanwijzingen uit de vorige hoofdstukken.

HECO AURORA 900 AM

3-weg basreflex vloerstaande speakers met geïntegreerde 2-weg Dolby Atmos®-module

Over DOLBY ATMOS®: DOLBY ATMOS® is een nieuwe geluidsstandaard voor bioscopen en thuisbioscopen. Atmos introduceert voor het eerst een derde dimensie in de klankruimte in de vorm van hoge-tonenkanalen. Deze hoge-tonenkanalen worden door aparte extra luidsprekers of door in de front- en rear-luidsprekers geïntegreerde extra luidsprekers als de AURORA 900 AM uitgestraald. Voor een gelijkmatige en niet door het menselijk oor te plaatsen verdeling van het klankveld van hoge tonen stralen de extra luidsprekers het geluid in de richting van het plafond van de ruimte.

Het gereflecteerde geluid bereikt vervolgens de luisteraar, zodat de indruk van een driedimensionaal klankveld ontstaat. Als alternatief kunnen voor het uitstralen van de hoge-tonenkanalen On-Wall of In-Wall-plafondluidsprekers worden toegepast. Dat vergt echter een beduidend grotere inspanning bij inbouw en bekabeling. Daarom vormen Atmos-gecertificeerde luidsprekers een eenvoudige en praktische mogelijkheid om een bestaande meerkanaals luidsprekerconstellatie uit te breiden met Atmos-kanalen. Houd er rekening mee dat voor een ware DOLBY ATMOS®-ervaring zowel voor de bron (bijvoorbeeld Blu-ray) als voor de elektronica (bijvoorbeeld de AV-receiver) de DOLBY ATMOS®-geluidsstandaard is vereist.

PLAATSING: Voor de plaatsing van de luidsprekers gelden in het algemeen de aanbevelingen uit de vorige paragrafen. Houd bij gebruik als frontluidspreker een afstand van minimaal 2,5-3 meter tot de luisterplaats aan. Richt de luidsprekers een stukje in de richting van de luisterplaats.

U kunt de AURORA 900 AM ook gebruiken als rearluidspreker (thuisbioscoopsysteem met vier Atmos hoogtekanalen, configuratie 5.x.4). Het hoogtekanaal wordt dan gebruikt als rear high. Houd er echter wel rekening mee dat de luidsprekers op aanzienlijke afstand achter de luisterplaats moeten worden geplaatst (afstand minimaal 1-1,5 meter). De afstand tussen deze twee luidsprekers moet ongeveer hetzelfde zijn als tussen de twee frontluidsprekers. Een mogelijke configuratie ziet u in afbeelding 3b.

AANSLUITEN: De luidspreker is aan de achterkant voorzien van twee aansluitklemmen. De onderste klem is voor de hoofdluidspreker, de bovenste klem voor de hoogteluidspreker (afbeelding 5d).

Let op: De beschermkap van de hoogteluidspreker mag alleen voor onderhoud worden verwijderd.

HECO AURORA SUB 30A

De actieve subwoofer AURORA SUB 30A is optimaal afgestemd op de overige luidsprekers uit de serie AURORA. Zie hiervoor a.u.b. de separate gebruiksaanwijzingen die met de producten worden geleverd.

AANSLUITING OP EEN AV-RECEIVER

In afbeelding 6 is de aansluiting op een AV-receiver weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.

ER HET ALGEMEEN...

kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.

ONDERHOUD

Gebruik voor het onderhoud van de vlakken een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken.

TECHNISCHE GEGEVENS

	AURORA 1000 AURORA 900 AM
Configuratie:	3-weg basreflex 3-weg basreflex,2-weg coaxiaal
Belastbaarheid:	230 / 380 W 200 / 300 W (Main Speaker)60 / 100 W (Top Speaker)
Impedantie:	4 – 8 Ohm 4 Ohm
Frequentiebereik	22 – 42 500 Hz 25 – 42.500 Hz (Main Speaker)50 – 35.000 Hz (Top Speaker)
Aanbevolen versterkervermogen:	30 – 380 W 30 / 300 W (Main Speaker)15 /100 W (Top Speaker)
Bruikbare gevoeligheid (2.8V/1m):	93 dB 91 dB (Main Speaker)88 dB (Top Speaker)
Afmetingen (bxhxd):	305 x 1258 x 393 mm 265 x 1170 x 363 mm
Toebehoren:	Metalen spikes Metalen spikesHardrubberen spikes Hardrubberen spikes

	AURORA 700 AURORA 300
Configuratie:	3-weg basreflex 2-weg basreflex
Belastbaarheid:	200 / 300 W 80 / 150 W
Impedantie:	4 – 8 Ohm 4 – 8 Ohm
Frequentiebereik	25 – 42 500 Hz 32 – 42 500 Hz
Aanbevolen versterkervermogen:	30 – 300 W 20 – 150 W
Bruikbare gevoeligheid (2.8V/1m):	92 dB 90 dB
Afmetingen (bxhxd):	265 x 1158 x 343 mm 195 x 357 x 333 mm
Toebehoren:	Metalen spikes Hardrubberen spikesHardrubberen spikes
	AURORA 200 AURORA CENTER 30
Configuratie:	2-weg basreflex 2-weg basreflex
Belastbaarheid:	65 / 120 W 90 / 150 W
Impedantie:	4 – 8 Ohm 4 – 8 Ohm
Frequentiebereik	38 – 42 500 Hz 34– 42 500 Hz
Aanbevolen versterkervermogen:	20 – 150 W 20 – 150 W
Bruikbare gevoeligheid (2.8V/1m):	89 dB 90 dB
Afmetingen (bxhxd):	170 x 308 x 245 mm 490 x 177 x 303 mm
Toebehoren:	Hardrubberen spikes Hardrubberen spikes

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN
