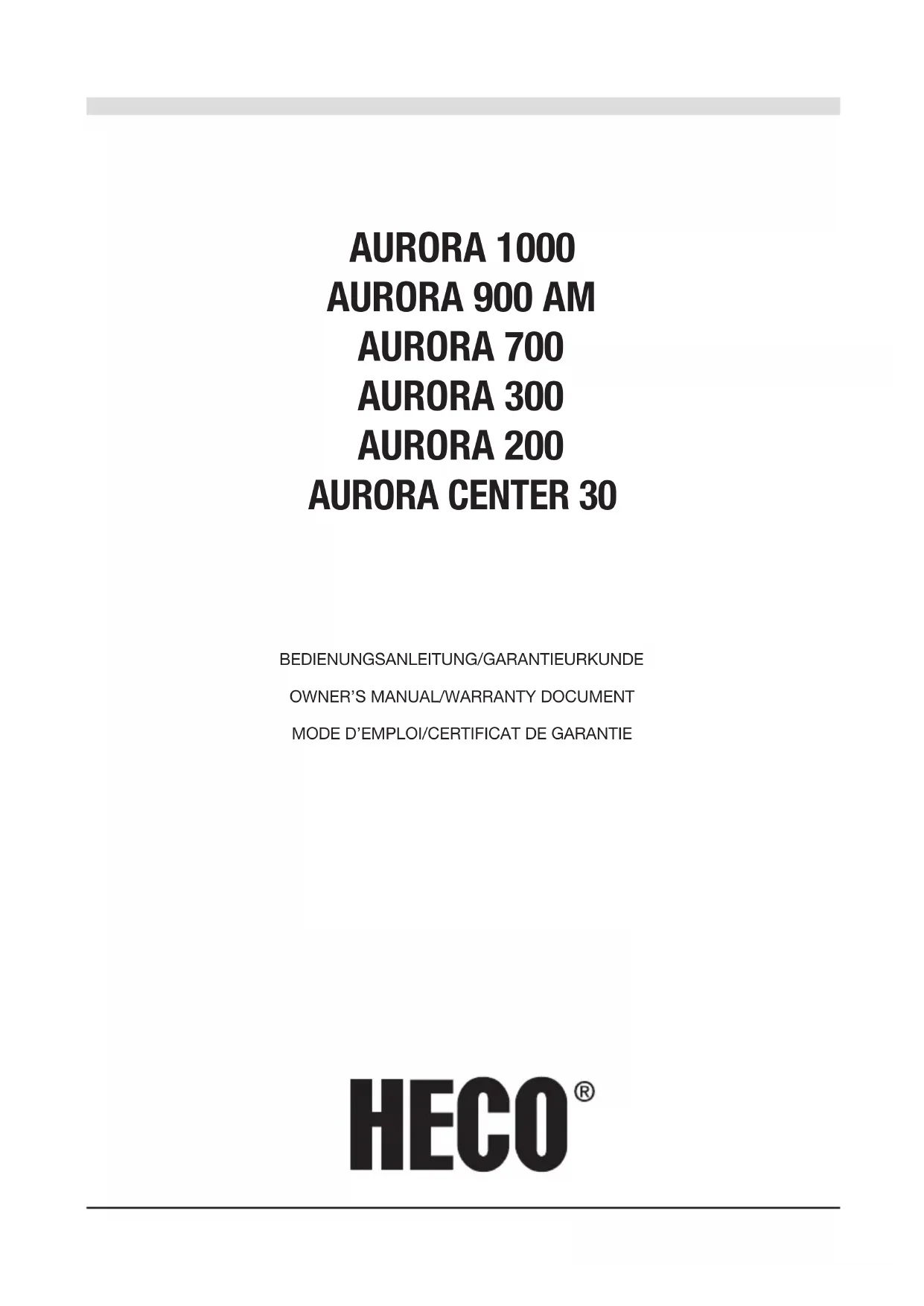

MODE D'EMPLOI Aurora 300 HECO

AURORA 700 Configuration: 3-way bass reflex 3-way bass reflex, 2-way coaxial 3-way bass reflex Power-handling capacity: 230 / 380 W 200 / 300 W (Main Speaker) 60 / 100 W (Top Speaker) 200 / 300 W Impedance: 4 – 8 ohms 4 ohms 4 – 8 ohms Frequency response: 22 – 42 500 Hz 25– 42.500 Hz (Main Speaker) 50 – 35.000 Hz (Top Speaker) 25 – 42 500 Hz Recommended amplifier output: 30 – 380 W 30 / 300 W (Main Speaker) 15 /100 W (Top Speaker) 30 – 300 W Efficiency (2.8V/1m): 93 dB 91 dB (Main Speaker) 88 dB (Top Speaker) 92 dB Dimensions (WxHxD): 305 x 1258 x 393 mm 265 x 1170 x 363 mm 265 x 1158 x 343 mm Accessory: Metal spikes Metal spikes Metal spikes Rubber spikes Rubber spikes Rubber spikes AURORA 300 AURORA 200 AURORA CENTER 30 Configuration: 2-way bass reflex 2-way bass reflex 2-way bass reflex Power-handling capacity: 80 / 150 W 65 / 120 W 90 / 150 W Impedance: 4 – 8 ohms 4 – 8 ohms 4 – 8 ohms Frequency response: 32 – 42 500 Hz 38 – 42 500 Hz 34 – 42 500 Hz Recommended amplifier output: 20 – 150 W 20 – 150 W 20 – 150 W Efficiency (2.8V/1m): 90 dB 89 dB 90 dB Dimensions (WxHxD): 195 x 357 x 333 mm 170 x 308 x 245 mm 490 x 177 x 303 mm Accessory: Rubber spikes Rubber spikes Rubber spikes Subject to technical change.Très cher client, Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d’une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. MONTAGE DES PIEDS (UNIQUEMENT AURORA 1000, 900 AM ET 700) Avant la mise en marche, les pieds fournis (2 pièces) doivent être montés sur le haut-parleur. À cet effet, placez les haut-parleurs à l’envers sur une surface propre et stable. Nous recommandons de ne complètement retirer le sachet de protection que juste avant le montage afin d’éviter toute détérioration de la surface vernie. Commencez par monter les quatre pointes métalliques sur les deux traverses, conformément à la figure 1 : Vissez entièrement les pointes par deux (x) dans les trous filetés des traverses, en passant par en-dessous. Ensuite, il faut poser et serrer les vis de blocage (z). Montez maintenant les deux pieds à l’aide des vis M6 fournies en procédant de la manière représentée sur la figure 1. Les pointes métalliques (x) prémontées peuvent être ajustées en hauteur de manière à garantir la stabilité de l’enceinte du haut-parleur. À cet effet, le contre-écrou du haut (z) doit être desserré et la pointe ajustée en la tournant. Après le réglage, le contre-écrou du haut doit être resserré à fond. Des inserts en caoutchouc sont vissés dans l’extrémité inférieure des pointes coniques. Ceux-ci offrent une stabilité optimale sur les revêtements de sol lisses et durs, comme par ex. le sol stratifié ou le carrelage. Les inserts en caoutchouc peuvent être remplacés par des inserts métalliques (compris dans l’étendue de la livraison). Cette variante convient par ex. mieux aux moquettes. RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO AURORA Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 2,5 mm² pour des longueurs inférieures à 3 m et d’au moins 4 mm² pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis. (Illustration 2) IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant. Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez- vous que les vis des bornes sont bien serrées et qu’aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur! 12ENCEINTES HECO AURORA EN FONCTIONNEMENT STÉRÉO Dans la configuration idéale, les enceintes et l’emplacement d’écoute forment un triangle équilatéral. Lorsque l’enceinte gauche et l’enceinte droite sont situées à la même distance de l’emplacement d’écoute, les sons qu’elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Illustration 3) Les enceintes doivent être entièrement visibles depuis l’emplacement d’écoute. Tout obstacle capable d’absorber ou de réfléchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes: Haut-parleurs colonne: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses. Haut-parleurs d’étagère: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d’au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d’écoute. Pointes (haut-parleurs colonne): pour l’installation, il est conseillé d’utiliser les pointes fournies avec les enceintes. Ceci isole les enceintes de la surface d’appui et évite ainsi des effets de résonance déplaisants. Pour les enceintes, vous pouvez choisir entre les pointes métallisées et les pointes en caoutchouc dur. Les pointes doivent être vissées dans les douilles filetées qui se situent au dessous de l’enceinte. ENCEINTES HECO AURORA COMME HAUT-PARLEUR FRONTAL OU ARRIÈRE Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d’écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d’écoute, ou légèrement au-dessus. (Illustration 4) HECO AURORA 1000, 900 AM, 700, 300 – DOUBLE CÂBLAGE ET DOUBLE AMPLIFICATION Dans le cas du double câblage, vous utilisez des câbles séparés pour acheminer les fréquences hautes et basses. La double amplification va un pas plus loin et utilise des amplificateurs de puissance séparés ainsi que des câbles séparés pour les fréquences hautes et basses. La double amplification peut en particulier apporter une légère amélioration supplémentaire de qualité dans la reproduction sonore. Les bornes de raccordement spéciales des enceintes AURORA permettent le branchement classique ainsi que les modes de fonctionnement en double câblage et en double amplification. Chaque enceinte est équipée de quatre bornes à vis. La paire supérieure est celle du tweeter (le haut-parleur pour les hautes fréquences), la paire inférieure celle du woofer (le haut-parleur pour les fréquences basses). Les plaquettes métalliques de court-circuit installées en usine qui relient les bornes positives et négatives sont utilisées dans le cas d’un branchement classique à deux fils ; elles doivent être ôtées dans le cas d’un fonctionnement en double câblage ou en double amplification. Les figures ci-dessous montrent les dispositions correctes dans les cas du fonctionnement classique (Illustration 5a), du double câblage (Illustration 5b) et de la double amplification (Illustration 5c).

13HECO AURORA CENTER 30

Le haut-parleur central AURORA CENTER 30 est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série AURORA. Le haut-parleur doit être placé directement sous la télévision. Pour le reste veuillez aussi s’il vous plait suivre les conseils généraux donnés dans les chapitres précédents.

Enceinte colonne bassreflex à 3 voies avec module Dolby Atmos® à 2 voies intégré À propos de DOLBY ATMOS®: DOLBY ATMOS® est un nouveau standard audio pour le cinéma et le Home Cinema. Atmos apporte une troisième dimension au paysage sonore en plaçant des canaux en hauteur. Ces canaux en hauteur sont répartis sur des haut-parleurs supplémentaires séparés ou sur des haut-parleurs avant et arrière complémentaires avec haut-parleur supplémentaire intégré comme le AURORA 900 AM. Afin de garantir une répartition régulière du champ sonore en hauteur et que l’oreille ne puisse le situer, les haut-parleurs complémentaires émettent leur son vers le plafond. La réflexion du son atteint les auditeurs, provoquant ainsi une impression de trois dimensions acoustiques. Il est également possible d’utiliser des haut-parleurs de plafond On-Wall ou In-Wall pour la répartition des canaux en hauteur. Toutefois, cela entraîne des frais d’installation et de câblage importants. C’est pourquoi les enceintes certifiées Atmos offrent une solution pratique et simple afin de compléter un ensemble de haut-parleurs multicanaux avec des canaux Atmos. Veuillez prendre en compte que pour bénéficier des caractéristiques uniques de DOLBY ATMOS®, la source (Bluray p. ex.) et l’électronique (ampli AV p. ex.) doivent être compatibles avec la norme audio DOLBY ATMOS®. POSITIONNEMENT : Les recommandations des paragraphes précédents s’appliquent généralement au positionnement des enceintes. Lors d’une utilisation comme enceinte avant, la distance par rapport à la zone d’écoute doit être d’au moins 2,5-3m. Les enceintes doivent être légèrement orientées vers la zone d’écoute. Les AURORA 900 AM peuvent également être utilisées comme enceintes arrière (système home-cinéma avec quatre canaux de hauteur Atmos, configuration 5.x.4). Le canal de hauteur est alors utilisé comme Rear High. Il faut toutefois veiller à ce que les enceintes puissent être positionnées nettement derrière la zone d’écoute (distance d’au moins 1-1,5 m). L’écartement entre les deux enceintes arrière doit correspondre à peu près à l’écartement entre les deux enceintes avant. Un positionnement possible est représenté dans l’illustration 3b. RACCORDEMENT : L’enceinte possède deux terminaux de raccordement à l’arrière. Celui du bas est associé au haut-parleur principal, celui du haut au tweeter (illustration 5d). Attention : Le couvercle de protection du tweeter ne doit être retiré qu’à des fins de maintenance.

Le subwoofer actif AURORA SUB 30A est réglé de façon optimale optiquement et acoustiquement pour le reste des haut-parleurs de la série AURORA. Veuillez s’il vous plait suivre les conseils donnés séparément dans le manuel d’utilisation qui est fourni avec ce produit.

BRANCHEMENT A UN RÉCEPTEUR AV

L‘illustration 6 montre le branchement à un récepteur AV.

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplificateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D’autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d’autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes. EN GÉNÉRAL ... Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux. ENTRETIEN Nettoyez les surfaces avec un produit d’entretien ménager doux, et n’utilisez surtout pas un vernis pour meuble ou similaire.

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.

4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • le bon d’achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

• Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.Garantiekarte Warranty Card Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/StempelName and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land/Country Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Kaufdatum/buying dateLise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 / 807 - 0 • Fax +49 (0) 2234 / 807 - 399 Internet: http://www.heco-audio.de Manual_v1.2
