MANUAL DE UTILIZADOR Aurora 300 HECO

ALTOPARLANTI HECO AURORA IN FUNZIONAMENTO STEREO

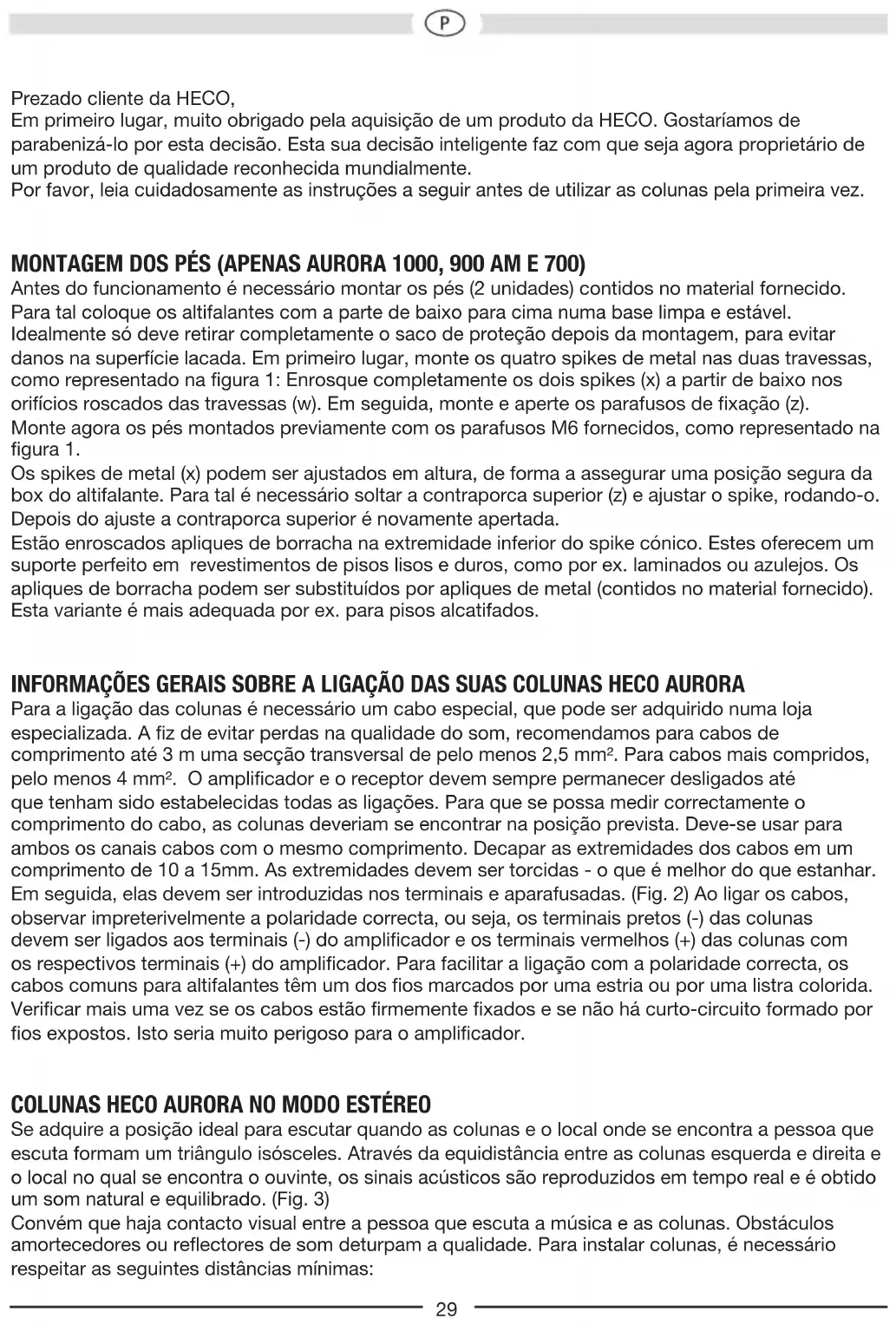

Configuración: Reflejo bajo de 2 vías Reflejo bajo de 2 vías Resistencia: 65 / 120 vatios 90 / 150 vatios Impedancia: 4 – 8 ohmios 4 – 8 ohmios Gama de frecuencias: 38 – 42 500 Hz 34 – 42 500 Hz Potencia recomendada del amplificador: 20 – 150 vatios 20 – 150 vatios Rendimiento (2.8V/1m): 89 dB 90 dB Dimensiones (an x al x pr): 170 x 308 x 245 mm 490 x 177 x 303 mm Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.Prezado cliente da HECO, Em primeiro lugar, muito obrigado pela aquisição de um produto da HECO. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez. MONTAGEM DOS PÉS (APENAS AURORA 1000, 900 AM E 700) Antes do funcionamento é necessário montar os pés (2 unidades) contidos no material fornecido. Para tal coloque os altifalantes com a parte de baixo para cima numa base limpa e estável. Idealmente só deve retirar completamente o saco de proteção depois da montagem, para evitar danos na superfície lacada. Em primeiro lugar, monte os quatro spikes de metal nas duas travessas, como representado na figura 1: Enrosque completamente os dois spikes (x) a partir de baixo nos orifícios roscados das travessas (w). Em seguida, monte e aperte os parafusos de fixação (z). Monte agora os pés montados previamente com os parafusos M6 fornecidos, como representado na figura 1. Os spikes de metal (x) podem ser ajustados em altura, de forma a assegurar uma posição segura da box do altifalante. Para tal é necessário soltar a contraporca superior (z) e ajustar o spike, rodando-o. Depois do ajuste a contraporca superior é novamente apertada. Estão enroscados apliques de borracha na extremidade inferior do spike cónico. Estes oferecem um suporte perfeito em revestimentos de pisos lisos e duros, como por ex. laminados ou azulejos. Os apliques de borracha podem ser substituídos por apliques de metal (contidos no material fornecido). Esta variante é mais adequada por ex. para pisos alcatifados. INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS HECO AURORA Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 2,5 mm². Para cabos mais compridos, pelo menos 4 mm². O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento. Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas. (Fig. 2) Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida. Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador. COLUNAS HECO AURORA NO MODO ESTÉREO Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um som natural e equilibrado. (Fig. 3) Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos amortecedores ou reflectores de som deturpam a qualidade. Para instalar colunas, é necessário respeitar as seguintes distâncias mínimas: 29Colunas independentes: Pelo menos 20 cm da parede traseira e pelo menos 30 cm da parede lateral. Desta maneira evita-se a reprodução exagerada de graves. Colunas para estantes: Mesmo colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados e na retaguarda uma distância mínima de 10 cm das paredes e objectos. Altifalantes de agudos devem se encontrar à altura dos ouvidos. Spikes (Colunas independentes): Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um isolamento das colunas do solo que evita ressonâncias não desejadas. Pode-se optar para a coluna de instalação livre por pés de metal ou de borracha endurecida. Os pés devem ser aparafusados nas roscas no lado inferior da coluna. COLUNAS HECO AURORA COMO ALTIFALANTE FRONTAL E DE RETAGUARDA Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possível, a mesma distância, na altura dos ouvidos. Os altifalantes de retaguarda devem ser colocados junto ou melhor ainda atrás da posição do ouvinte, de preferência na altura dos ouvidos ou um pouco acima. (Fig.4)

HECO AURORA 1000, 900 AM, 700, 300 – BI-WIRING E BI-AMPING

Bi-wiring significa a transmissão de frequências altas e baixas por fios separados. O método Bi- amping requer, além do segundo fio, um segundo amplificador. Sobretudo o segundo método ajuda melhorar a qualidade do som mais um pouco. As colunas AURORA possuem bornes de ligação especiais que permitem, além do modo convencional, também um funcionamento em Bi-wiring- e Bi-amping.Por fora, isto se deixa ver pelos 4 bornes de parafuso. Os dois bornes de conexão de cima são para ligar aos sons agudos, os dois de baixo para ligar aos graves. Os pontos de conexão positivo e negativo estão interligados, de série, por pontes metálicas. Para um funcionamento Bi-wiring e Bi-amping é necessário desmontar estas pontes. A ligação correcta das colunas é mostrada nas figuras 5a (convencional), 5b (Bi-wiring) e 5c (Bi-amping).

HECO AURORA CENTER 30

A coluna central AURORA CENTER 30 é adequada de forma ideal, tanto no aspecto óptico como acústico, aos demais modelos de colunas AURORA. A coluna deve ser posicionada em baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.

Altifalante de chão de 3 vias de reflexão de graves com módulo Dolby Atmos® de 2 vias integrado Sobre DOLBY ATMOS®: DOLBY ATMOS® é o novo padrão de som para cinemas e cinemas em casa. Atmos traz pela primeira vez a terceira dimensão para a sala de som, em formato de canais de altura. Estes canais de altura são emitidos pelas colunas ou pelas colunas adicionais integradas como as AURORA 900 AM nas colunas frontais e traseiras. As colunas adicionais direcionam o seu som para a divisão no sentido do teto, para uma distribuição regular, não localizável pelo ouvido humano do campo acústico de altura. O ouvinte recebe então uma reflexão deste som, para que seja criada a impressão de um campo acústico tridimensional. Alternativamente é possível uma utilização de colunas on-wall ou in-wall, para a reflexão de canais de altura. O que requer um maior esforço na montagem e cablagem. As colunas certificadas pela Atmos são uma solução simples e prática para ampliar os canais um conjunto de vários canais de colunas Atmos. Tenha em atenção que para uma verdadeira experiência DOLBY ATMOS® também deve ser considerado o material de fonte (por ex. Bluray) como também a eletrónica (por ex. recetor AV) para o padrão de som DOLBY ATMOS®. 30MONTAGEM: À montagem dos altifalantes aplicam-se, no geral, as recomendações dos parágrafos anteriores. Em caso de utilização como altifalante frontal, a distância ao local de audição deve ser de 2,5-3 mm, no mínimo. Os altifalantes devem estar ligeiramente direcionados para a posição de audição. Os AURORA 900 AM também podem ser usados como altifalantes traseiros (Sistema de Home Cinema com quatro canais de altura Atmos, configuração 5.x.4). O canal de altura é, então, utilizado como Rear High. No entanto, é necessário garantir que os altifalantes podem ser montados claramente por trás do local de audição (distância mínima de 1-1,5m). A distância entre ambos os altifalantes deve corresponder, aproximadamente, à distância entre os altifalantes frontais. Na imagem 3b apresenta-se uma possível instalação. LIGAR: O altifalante possui dois terminais de ligação no lado traseiro. O inferior está atribuído ao altifalante principal e o superior ao altifalante de agudos (imagem 5d). Tome em consideração: A cobertura de proteção do altifalante de agudos só pode ser retirada para fins de assistência.

O subwoofer activo AURORA SUB 30A é adequado de forma ideal, tanto no aspecto óptico como acústico, às colunas da série AURORA. Favor observar as instruções de utilização específica deste produto.

LIGAÇÃO A UM RECEPTOR AV

Na figura 6 está representada a ligação a um receptor AV.

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes HECO transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos. Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente. Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes. Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes. EM GERAL... Amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado. CONSERVAÇÃO Limpar as superfícies de preferência com um produto suave de limpeza doméstica. Portanto: Não usar nessas superfícies de forma alguma produtos para o polimento de móveis.

• AURORA 1000 AURORA 900 AM Configuração: Bassreflex de 3 vias Bassreflex de 3 vias Coaxial de 2 vias Capacidade: 230 / 380 W 200 / 300 W (Main Speaker) 60 / 100 W (Top Speaker) Impedância: 4 – 8 Ohm 4 Ohm Faixa de frequência: 22 p. 42
• 500 Hz 25 p. 42
• .500 Hz (Main Speaker) 50 p. 35
• .000 Hz (Top Speaker) Potência recomendada para o amplificador: 30 p. 380
• W 30 p. 300
• W (Main Speaker) 15 p. 100
• W (Top Speaker) Rendimento (2.8V/1m): 93 dB 91 dB (Main Speaker) 88 dB (Top Speaker) Dimensões (LxAxP): 305 x 1258 x 393 mm 265 x 1170 x 363 mm Acessórios: Pés de metal Pés de metal Pés de borracha endurecida Pés de borracha endurecida AURORA 700 AURORA 300 Configuração: Bassreflex de 3 vias Bassreflex de 2 vias Capacidade: 200 / 300 W 80 / 150 W Impedância: 4 – 8 Ohm 4 – 8 Ohm Faixa de frequência: 25 p. 42
• 500 Hz 32 p. 42
• 500 Hz Potência recomendada para o amplificador: 30 p. 300
• Watt 20 Watt Rendimento (2.8V/1m): 92 dB 90 dB Dimensões (LxAxP): 265 x 1158 x 343 mm 195 x 357 x 333 mm Acessórios: Pés de metal Pés de borracha endurecida Pés de borracha endurecida p. 150
