MODE D'EMPLOI CXA5000 YAMAHA

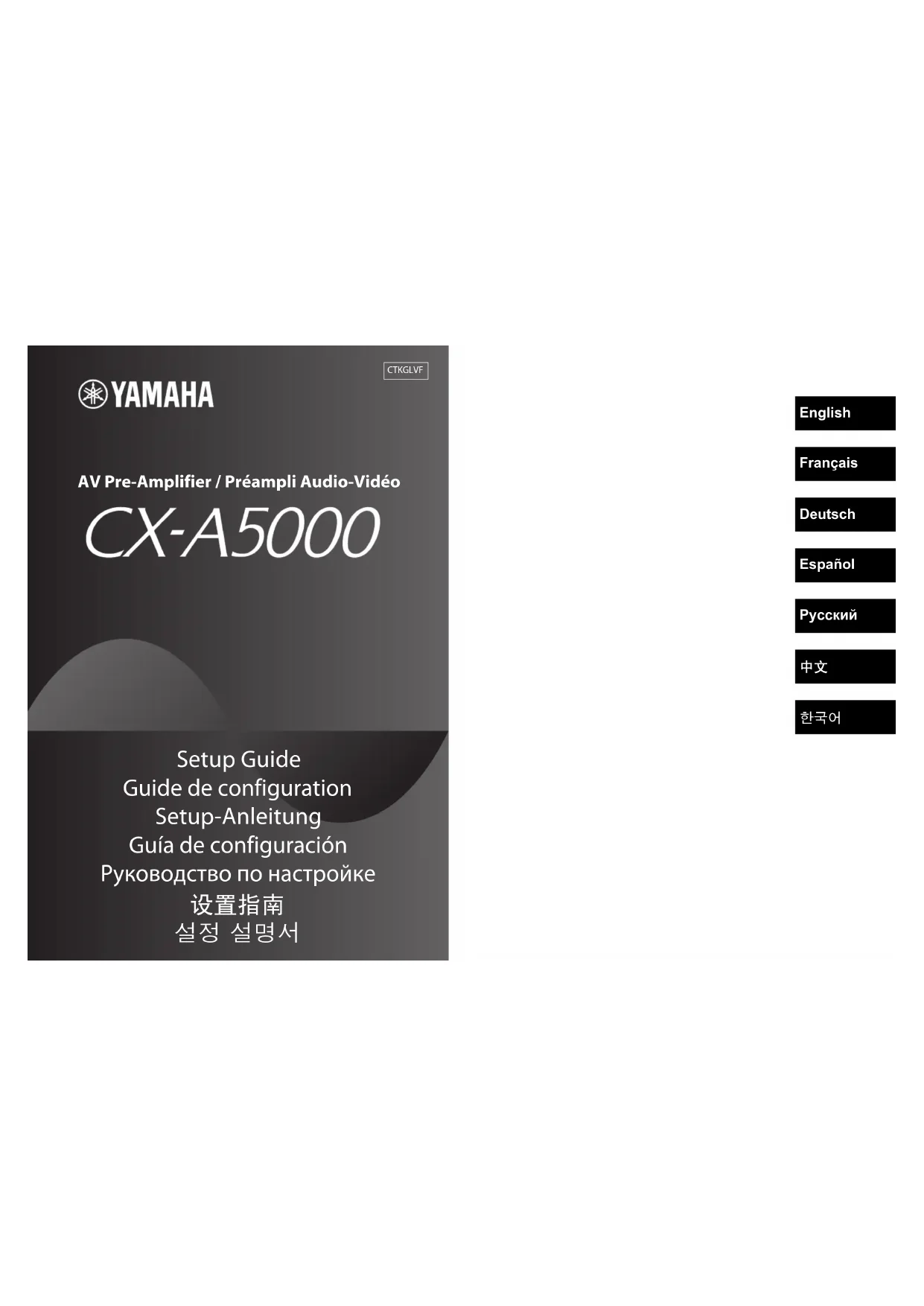

AV Pre-Amplifier / Préampli Audio-Vidéo

Selecting the input source and

favorite settings at once For more information, see “What you can do with the unit”. CX-A5000_sg_CTKGLVF.fm Page 6 Wednesday, May 8, 2013 9:15 AMFr 1Vérifiez que les accessoires suivants sont fournis avec le produit.Les câbles suivants (non fournis) sont requis pour l’installation du système décrit dans le présent document.Raccordement de subwoofers, d’un téléviseur et d’un lecteur BD/DVD à l’unité• Câble HDMI (x2)• Câble de broche audio (x2)• Câble optique numérique ou câble de broche stéréo (x1*)* Ce raccordement n’est pas nécessaire si votre téléviseur prend en charge la fonction ARC (Audio Return Channel).Raccordement d’un amplificateur de puissance à l’unité• Câble de broche audio (câble asymétrique RCA) (x11) ou câble symétrique XLR (x11)Raccordement d’enceintes à un amplificateur de puissance• Câble d’enceinte (x11) 1 Préparation

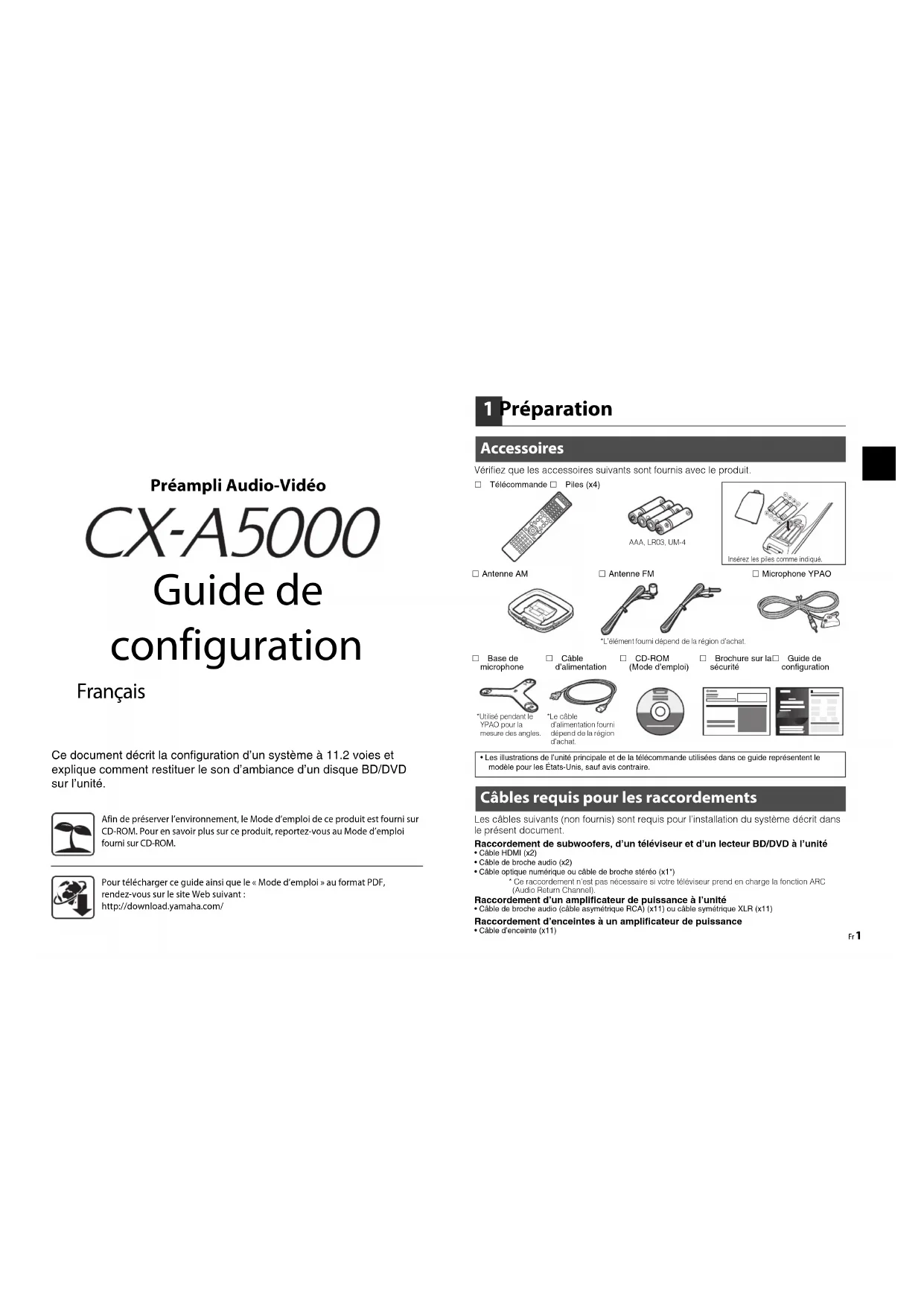

Accessoires  Télécommande  Piles (x4)Insérez les piles comme indiqué. AAA, LR03, UM-4

 Antenne AM  Antenne FM  Microphone YPAO

*L’élément fourni dépend de la région d’achat.  Base de microphone Câble d’alimentation CD-ROM (Mode d’emploi) Brochure sur la sécurité  Guide de configuration *Le câble d’alimentation fourni dépend de la région d’achat.

*Utilisé pendant le YPAO pour la mesure des angles. • Les illustrations de l’unité principale et de la télécommande utilisées dans ce guide représentent le modèle pour les États-Unis, sauf avis contraire. Câbles requis pour les raccordements

UAB Ce document décrit la configuration d’un système à 11.2 voies et

explique comment restituer le son d’ambiance d’un disque BD/DVD

sur l’unité. Afin de préserver l’environnement, le Mode d’emploi de ce produit est fourni sur CD-ROM. Pour en savoir plus sur ce produit, reportez-vous au Mode d’emploi fourni sur CD-ROM.Pour télécharger ce guide ainsi que le « Mode d’emploi » au format PDF, rendez-vous sur le site Web suivant :http://download.yamaha.com/ Guide de

Préampli Audio-Vidéo

CX-A5000_sg_CTKGLVF.fm Page 1 Tuesday, May 14, 2013 10:23 AM2 Fr

Raccordez un amplificateur de puissance et des subwoofers (avec amplificateur intégré) à l’unité, puis les enceintes à l’amplificateur de puissance.

Raccordez la prise PRE OUT de l’unité à la prise d’entrée principale de

l’amplificateur de puissance pour chacun des 11 canaux (a ou b).

En cas de raccordement asymétrique (

), raccordez les prises PRE OUT (RCA) de

l’unité aux prises d’entrée principales (RCA) de l’amplificateur à l’aide de câbles de

broche audio (câbles asymétriques RCA).

En cas de raccordement symétrique (b), raccordez les prises PRE OUT (XLR) de

l’unité aux prises d’entrée principales (XLR) de l’amplificateur à l’aide de câbles

Raccordez les subwoofers (avec amplificateur intégré) aux prises

SUBWOOFER PRE OUT 1–2 de l’unité à l’aide de câbles de broche audio.

Raccordez chaque enceinte à la borne correspondante de

l’amplificateur de puissance.

Pour de plus amples informations sur le raccordement des enceintes, reportez-vous

aux modes d’emploi de votre amplificateur de puissance et de vos enceintes. • Certains modèles d’amplificateur de puissance nécessitent un réglage particulier afin de restituer les signaux audio de l’unité sur les enceintes raccordées à l’amplificateur.• Vous pouvez raccorder 2 subwoofers à l’unité et les placer sur les côtés gauche et droit (ou à l’avant/arrière) de la pièce. Lorsque vous utilisez 2 subwoofers, configurez le paramètre « Disposition SWFR » après avoir raccordé le câble d’alimentation à une prise secteur. Pour plus d’informations, reportez-vous au « Mode d’emploi ».• Si votre amplificateur de puissance Yamaha est compatible avec la fonction de déclencheur (par exemple MX-A5000), vous pouvez contrôler l’amplificateur de puissance conjointement aux opérations de mise sous/hors tension de l’unité à l’aide d’un raccordement système. Pour plus d’informations, reportez-vous au « Mode d’emploi ». 2 Raccordement d’un amplificateur de puissance, d’enceintes et de subwoofers

L’unité (arrière)Amplificateur de puissancePrises SUBWOOFER PRE OUT 1–2Prises d’entrée principales (RCA ou XLR)Prises PRE OUT (XLR)Raccordement des enceintesPrises PRE OUT (RCA) • Utilisez un subwoofer équipé d’un amplificateur intégré.• Avant de raccorder l’amplificateur et les subwoofers à l’unité, débranchez le câble d’alimentation de l’unité, de l’amplificateur de puissance et des subwoofers de la prise secteur.• Les attributions des broches des prises de sortie XLR de l’unité sont indiquées ci-dessous. Avant de raccorder un câble symétrique XLR, reportez-vous au mode d’emploi de votre appareil et vérifiez que ses prises de sortie XLR sont compatibles avec les attributions de broches. 3. NÉGATIF2. POSITIF Prises de sortie XLR

TVSortie Audio (optique numérique

ou stéréo analogique)

Entrée HDMI Sortie HDMI Lecteur BD/DVD Prise

Pour ouvrir le clapet de

la face avant, appuyez

doucement au bas du clapet

Raccordez les appareils externes à l’unité.

a Raccordez un lecteur BD/DVD à l’unité au moyen

Si le lecteur BD/DVD est actuellement directement

raccordé au téléviseur à l’aide d’un câble HDMI,

débranchez ce câble du téléviseur et raccordez-le

b Raccordez un téléviseur à l’unité au moyen de

c Raccordez le téléviseur et l’unité au moyen d’un câble

optique numérique ou d’un câble de broche stéréo.

Ce raccordement est nécessaire si vous souhaitez

restituer le son TV sur l’unité. Ce raccordement

n’est pas nécessaire si votre téléviseur prend en

charge la fonction ARC (Audio Return Channel).

d Raccordez le câble d’alimentation fourni à l’unité,

puis à une prise secteur.

• Pour plus d’informations sur le raccordement des antennes

radio ou des autres appareils externes, reportez-vous à la

section « PRÉPARATION » du « Mode d’emploi ».

Mettez sous tension, l’unité, le téléviseur

et le lecteur BD/DVD.

Utilisez la télécommande du téléviseur pour

changer la source d’entrée du téléviseur et

afficher l’image à partir de l’unité.

Les raccordements sont terminés. Passez à la page

suivante pour optimiser les réglages des enceintes.

• Vous pouvez choisir une langue dans le menu affiché à l’écran

parmi les langues suivantes : anglais (par défaut), japonais,

français, allemand, espagnol, russe, italien et chinois. Pour plus

d’informations, reportez-vous au « Mode d’emploi ». Des

illustrations d’écrans de menus anglais sont utilisées comme

exemples dans ce guide.

CX-A5000_sg_CTKGLVF.fm Page 3 Tuesday, May 14, 2013 10:23 AM4 Fr

La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et

de mesurer la distance entre ces dernières et la position d’écoute. Elle optimise ensuite automatiquement les réglages

des enceintes tels que les paramètres d’équilibre du volume et les paramètres acoustiques qui conviennent à la pièce.

Préparation à la fonction YPAO

4 Optimisation automatique des

réglages d’enceintes (YPAO)

SOURCERECEIVERAVAUDIO 1 2 3 4 5 6 7 V-A UX

• Lors de la mesure, des signaux test sont restitués à un volume élevé. Assurez-vous

que le signal test n’effraie pas les jeunes enfants. Évitez également d’utiliser cette

fonction la nuit, où elle peut constituer une nuisance pour les autres.

• Lors de la mesure, vous ne pouvez pas régler le volume.

• Faites en sorte que la pièce soit le plus calme possible.

• Ne raccordez pas d’écouteurs.

• Ne restez pas entre les enceintes et le microphone YPAO pendant la mesure (environ

• Placez-vous dans un coin de la pièce ou quittez-la.

YPAO MIC VOLUME HIGH CUT CROSSOVER/

MIN MAXMIN MAX L’unité (avant)

Placez le microphone YPAO à votre

position d’écoute (à hauteur d’oreilles).

Nous conseillons l’utilisation d’un

trépied comme support de microphone.

Lorsque vous utilisez un trépied, utilisez

les vis du trépied pour fixer le

microphone. (L’orientation du

microphone n’est pas prise en compte.)

Allumez le subwoofer et réglez

le volume à moitié. Si la

fréquence de coupure est

réglable, réglez-la sur le

Raccordez le microphone YPAO à la prise

YPAO MIC sur le panneau avant.

L’écran suivant apparaît sur le téléviseur.

• Pour annuler l’opération, débranchez le microphone YPAO

avant le début de l’opération de mesure.

Pour commencer la mesure, utilisez les

touches de curseur pour sélectionner

« Measure » et appuyez sur ENTER.

La mesure commence dans les 10 secondes.

Lorsque la mesure est terminée, l’écran suivant

apparaît sur le moniteur TV.

• Si les touches de curseur ne fonctionnent pas, appuyez sur

SOURCE/RECEIVER (la touche s’allume en orange), puis

essayez à nouveau de les utiliser.

• Si un message d’erreur (par exemple E-1) ou d’avertissement

(par exemple W-2) apparaît, reportez-vous aux sections

« Messages d’erreur » ou « Messages d’avertissement » du

• Si le message d’avertissement « W-1:Out of Phase » apparaît,

reportez-vous à la section « Si le message « W-1:Out of

Phase » apparaît » se trouvant à la page suivante.

CX-A5000_sg_CTKGLVF.fm Page 4 Tuesday, May 14, 2013 10:23 AMFr 5 3

Utilisez les touches de curseur pour

sélectionner « Save/Cancel » et appuyez

Utilisez les touches de curseur pour

sélectionner « SAVE » et appuyez sur

Débranchez le microphone YPAO de

L’optimisation des réglages d’enceintes est

maintenant terminée.

Suivez la procédure ci-dessous pour vérifier les

raccordements de l’enceinte. a Utilisez les touches de curseur pour sélectionner « Result » et appuyez sur ENTER.b Utilisez les touches de curseur pour sélectionner «Wiring».c Vérifiez les raccordements de câble (+ et -) de l’enceinte désignée par « Reverse » dans le message d’avertissement. Si l’enceinte est correctement raccordée :

Selon le type d’enceintes ou l’environnement, ce

message peut apparaître, même si les enceintes sont

correctement raccordées.

Dans ce cas, vous pouvez ignorer le message.

Appuyez sur RETURN et passez à l’étape 3.

Si l’enceinte n’est pas correctement raccordée :

Mettez l’unité hors tension et raccordez à nouveau le

câble d’enceinte, puis essayez à nouveau d’effectuer la

mesure YPAO. • Le microphone YPAO est sensible à la chaleur. Ne le placez pas dans un endroit où il pourrait être exposé directement à la lumière du soleil ou à des températures élevées (sur un équipement AV, etc.). Si le message « W-1:Out of Phase »

apparaît En cas de raccordement symétrique• Il se peut que les prises symétriques XLR de votre amplificateur de puissance ne soient pas compatibles avec les attributions des broches de l’unité. Si c’est le cas, éteignez l’amplificateur de puissance, modifiez les paramètres d’attribution des broches ou utilisez des raccordements asymétriques, puis essayez à nouveau d’effectuer la mesure YPAO. CX-A5000_sg_CTKGLVF.fm Page 5 Tuesday, May 14, 2013 10:23 AM6 Fr Voyons maintenant comment lire un disque BD/DVD.Pour sentir les effets d’ambiance sonore produits par l’unité, nous vous recommandons de lire les disques avec le système audio multivoies (5.1 voies et plus). 1 Appuyez sur AV 1 pour sélectionner « AV 1 » comme source d’entrée. 2 Commencez la lecture sur le lecteur BD/DVD. 3 Appuyez à plusieurs reprises sur STRAIGHT pour sélectionner « STRAIGHT ».• Pour vérifier si le son est correctement restitué par toutes les enceintes, appuyez à plusieurs reprises sur STEREO pour sélectionner « 11ch Stereo ». 4 Appuyez sur VOLUME pour régler le volume.La procédure d’installation de base est maintenant terminée.Lors de la lecture à l’aide du système audio multivoies, le son est restitué uniquement par les enceintes avantVérifiez le réglage de la sortie audio numérique du lecteur BD/DVD.Il est peut-être réglé pour restituer un son à 2 voies (PCM par exemple).Une enceinte spécifique n’émet aucun sonReportez-vous à la section « Guide de dépannage » du « Mode d’emploi ».

5 Lecture d’un disque BD/DVD SOURCERECEIVERAVAUDIO1 2 3 45 6 7 V-A UX

STRAIGHTSTEREOVOLUME Si le système de son d’ambiance ne

fonctions ! L’unité propose diverses autres fonctions.Reportez-vous au « Mode d’emploi » sur le CD-ROM fourni pour savoir comment utiliser l’unité de manière optimale. Raccordement d’autres

appareils de lecture Raccordez des appareils audio (lecteurs CD et autres), consoles de jeux, caméscopes, etc. Sélection du mode sonore Sélectionnez le programme sonore souhaité (CINEMA DSP) ou le décodeur d’ambiance qui convient aux films, à la musique, aux jeux, aux programmes sportifs, etc. Écoute de musique à partir

d’un iPod Grâce au câble USB fourni avec l’iPod, vous pouvez écouter votre musique sur l’unité. ■

Écoute d’émission FM/AM

■ Lecture de musique stockée

sur un dispositif de stockage

Lecture de contenus réseau

Sélection simultanée de la

source et des paramètres
