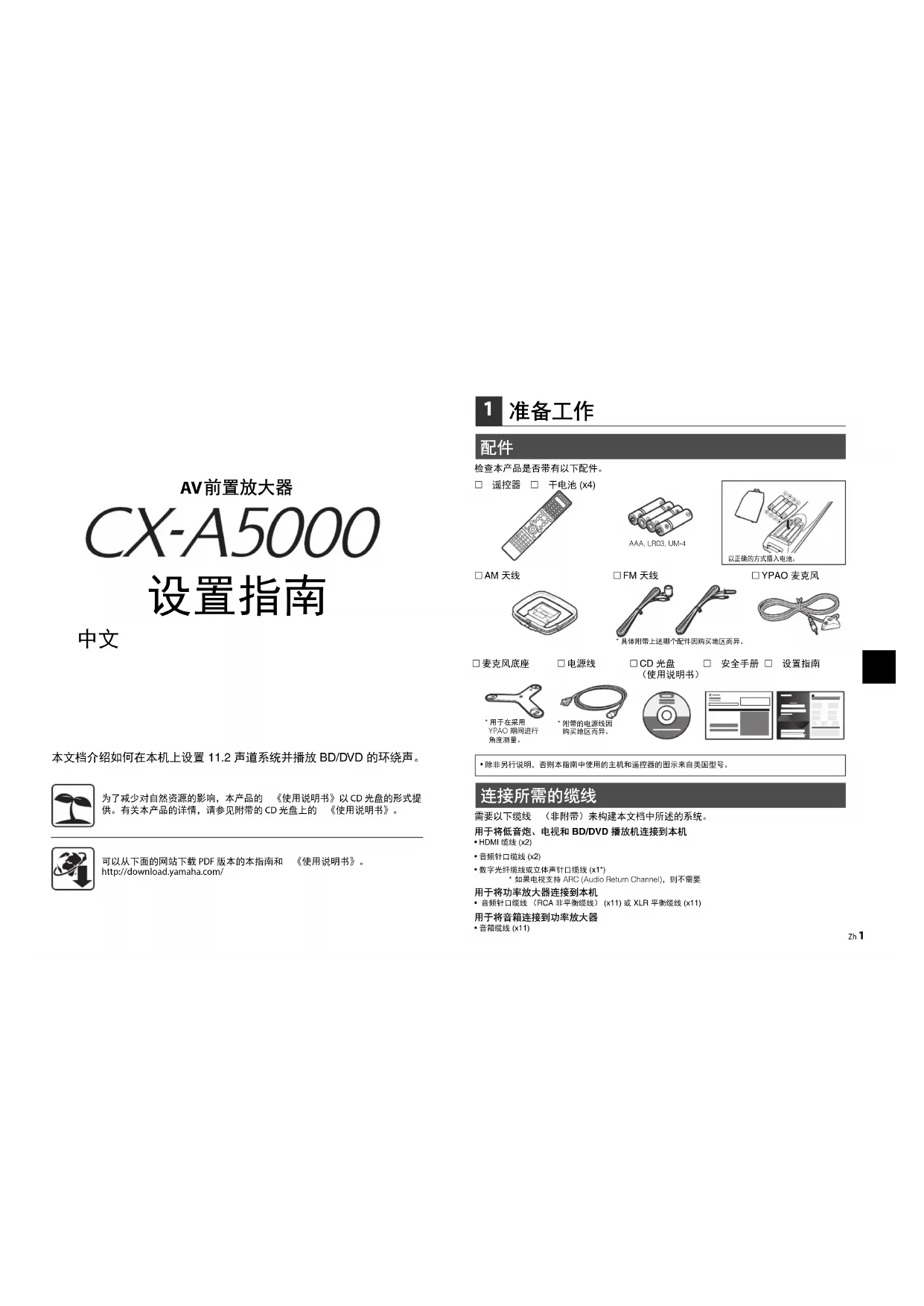

本文档介绍如何在本机上设置11.2声道系统并播放BD/DVD的环绕声。

为了减少对自然资源的影响，本产品的《使用说明书》以CD光盘的形式提供。有关本产品的详情，请参见附带的CD光盘上的《使用说明书》。

可以从下面的网站下载PDF版本的本指南和《使用说明书》http://download.yamaha.com/

1 准备工作

配件

检查本产品是否带有以下配件。

□遥控器 □干电池（x4）

□AM天线
麦克风底座
□电源线

AAA、LR03、UM-4

以正确的方式插入电池。

FM天线
具体附带上述哪个配件因购买地区而异。

□YPAO麦克风
设置指南

用于在采用YFAP期间进行角度测量

刚带的电源线因购买地区而异。

• 除非另行说明，否则本指南中使用的主机和遥控器的图示来自美国型号。

连接所需的缆线

需要以下缆线 （非附带）来构建本文档中所述的系统。

用于将低音炮、电视和BD/DVD播放机连接到本机

• HDMI缆线（x2）

·音频针口缆线（x2）

数字光纤缆线或立体声针口缆线（x1）

如果电视支持ARC(AudioReturnChannel)，则不需要

用于将功率放大器连接到本机

• 音频针口缆线（RCA非平衡缆线）（x11）或XLR平衡缆线（x11）

用于将音箱连接到功率放大器

音箱缆线 (x11)

2 连接功率放大器、音箱和低音炮

将功率放大器和低音炮（配有内置放大器）连接到本机，并将音箱连接到功率放大器。

• 使用配有内置放大器的低音炮。
  ·将功率放大器和低音炮连接到本机之前，请将本机、功率放大器和低音炮的电源线分别从交流壁壁电源插座中拔出。
• 本机的XLR输出插孔的针口分配如下所示。连接XLR平衡做线之前，请参见您的装置的使用说明书，并验证其XLR插孔是否与针口分配兼容。

XLR输出插孔

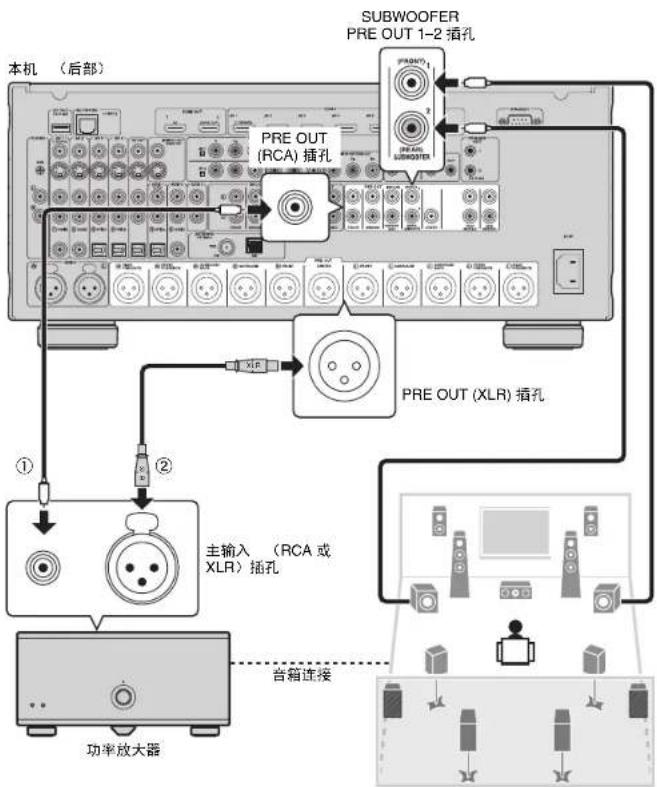

1 将本机的 PRE OUT 插孔连接到所有 11 个声道的功率放大器的主输入插孔（① 或 ②）。

进行非平衡连接时（①），请使用音频计口缆线RCA非平衡缆线）将本机的PREOUT(RCA)插孔连接到放大器的主输入(RCA)插孔。

进行平衡连接时(②)，请使XLR平衡缆线将本机的PREOUT(XLR)插孔连接到放大器的主输入(XLR)插孔。

2 使用音频针口缆线将低音炮（配有内置放大器）连接到本机的SUBWOOFER PRE OUT 1-2 插孔。
3 将每个音箱连接到功率放大器上对应的音箱端子。有关音箱连接的详情，请参见功率放大器和音箱的使用说明书。

• 根据您的功率放大器，可能需要更改其设置，以便从本机接收的音频从连接到放大器的音箱发出。
  您可以将2个低音炮连接到本机，然后将它们分别置于房间的右/左两侧（或前/后两侧）。在使用2个低音炮的情况下，将电源线插入交流墙壁电源插座后，请配置“低音炮配置”。有关详情，请参见《使用说明书》。
• 如果您具有支持触发器功能的Yamaha功率放大器（如MX-A5000），则可通过系统连接在操作（如打开/关闭）本机的同时控制此功率放大器。有关详情，请参见《使用说明书》。

3 连接外部装置

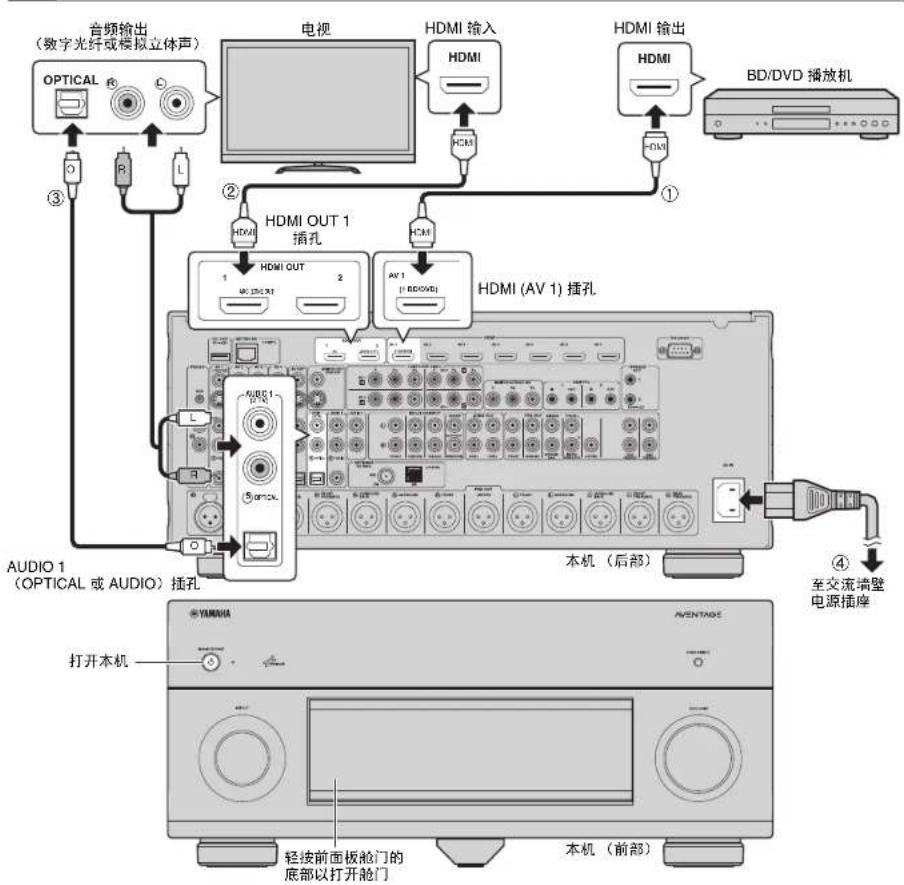

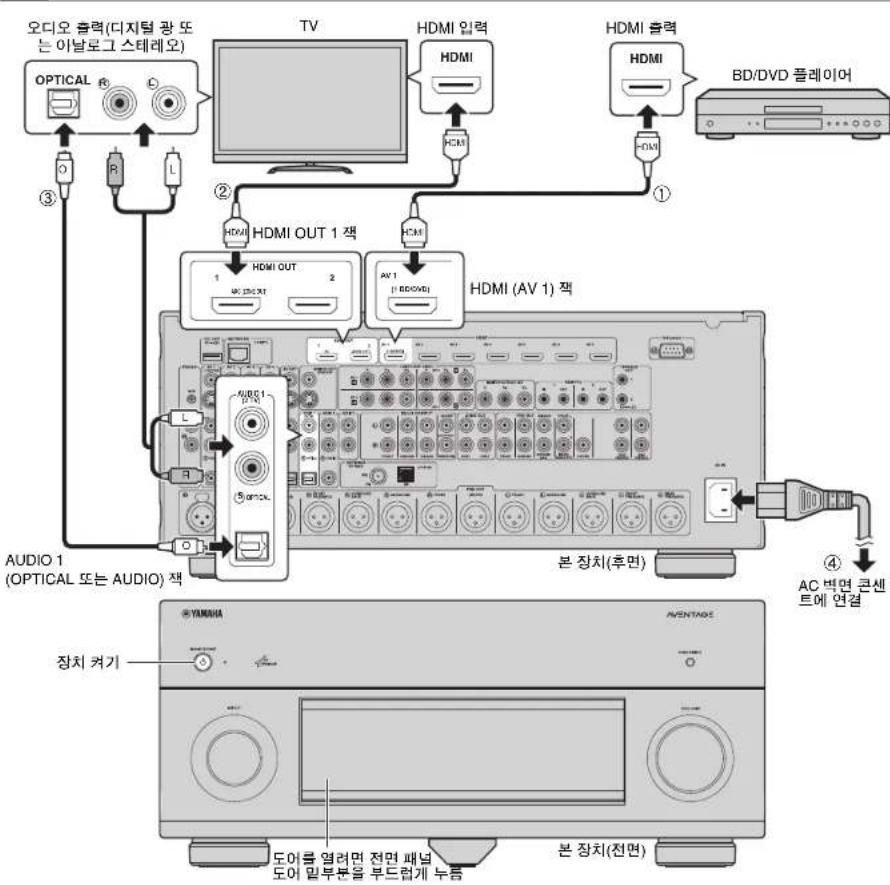

1 将外部装置连接至本机。

① 使用HDMI缆线将BD/DVD播放机连接至本机。如果BD/DVD播放机当前通过HDMI缆线直接连接到电视，则应将此缆线从电视断开，然后将其连接到本机。
② 使用其他HDMI缆线将电视连接至本机。
③ 用数字光纤缆线或立体声针口缆线将电视连接至本机。在本机上播放电视视频时需要此连接。如果电视持ARC（AudioReturnChannel），则不需要此连
④ 先将附带的电源线连接到本机，然后连接到墙上的交流电源插座。

·有关如何接收音机天线或其他外部装置的信息，请参见《使用说明书》中的“准备工作”。

2 打开本机、电视和BD/DVD播放机。

3 使用电视遥控器将电视输入更改为来自本机的视频。

现在已经完成了连接。请转到下一页，优化音箱设置。

4 自动优化音箱设置 (YPAO)

Yamaha Parametric room Acoustic Optimizer (YPAO) 功能将检测音箱连接，测量音箱与收听位置之间的距离，然后自动优化音箱设置（如音量平衡和音响参数）以适应您的房间。

• 测量过程中，测试音会以高音单输出，谱确保测试音不要吓到小孩。另外，可能滋扰旁人时，请避免在夜间采用该功能。
• 在测量过程中，忽无法调节音量。
  ·在测量过程中，保持房间尽量安静。
• 不要连接耳机。
• 在测量过程（约3分钟）中，请不要站在音箱和YPAO麦克风之间，
• 请移动到房间的角落或离开房间。

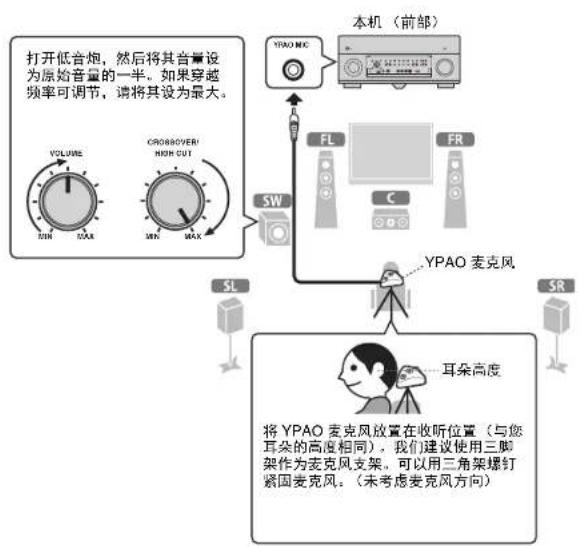

准备YPAO

1 将YPAO麦克风连接至前面板上的YPAO MIC插孔。

电视上会出现下面的屏幕。

·若要取消操作，请在开始测量前断开YPAO麦克风的连接

2 若要开始测量，请使用光标键选择“测定”，然后按ENTER。

10秒钟后将开始测量。

完成测量时，电视上将出现以下屏幕。

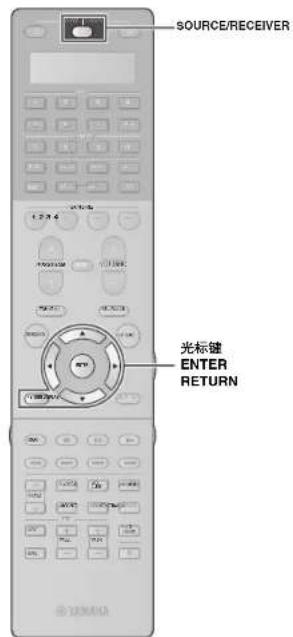

如果光标键不起作用，请按SOURCE/RECEIVER（直至按键以橙色亮起），然后再使用光标键。
- 如果出现了任何错误消息（如E-1）或警告消息（如W-2），请参见《使用说明书》中的“错误消息”或“警告消息”。
·如果出现警告消息“W-1：级性接反”，请参见“如果出现‘W-1：级性接反’”（下一页）。

3 使用光标键选择“保存/取消”，然后按ENTER。

4 使用光标键选择 “保存”,然后按 ENTER。

5 断开YPAO麦克风与本机的连接。

这将完成对音箱设置的优化。

• YPAO 麦克风对热很敏感，因此不应将麦克风放在任何阳光或射或温度较高的地方（如AV设备的顶部）。

如果出现 “W-1:极性接反”

请按以下过程检查音箱连接。

在进行平衡连接的情况下

功率放大器的XLR平衡挡孔可能与本机的针口分配不兼容。在此情况下，关闭功率放大器，更改其针口分配设置，或使用非平衡连接，然后重试YPAQ测量。

①使用光标键选择“测定结果”，然后按ENTER。

②使用光标键选择“接线”。

③检查在警告消息中标识为“反相”的音箱的缆线连接 (+/-) 。

如果音箱连接正确：

根据音箱类型或房间环境，即使音箱连接正确，此消息也可能会出现。

在这种情况下，可以忽略此消息。

按RETURN，然后继续第3步。

如果音箱连接不正确：

关闭本机并再次连接音箱缆线，然后再次尝试YPAO测量。

5播放BD/DVD

现在让我们播放BD/DVD光盘。建议播放多声道音频（5.1-声道或更多）以感受本机产生的环绕声。

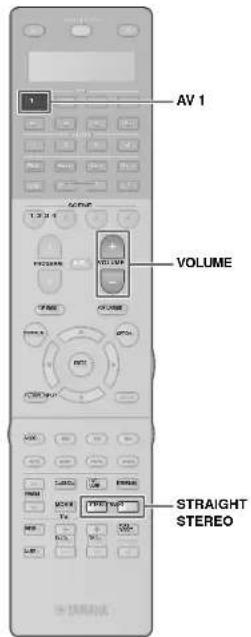

1 按AV1选择 “AV1” 作为输入源。

2 开始在BD/DVD播放机上播放。

3 反复按STRAIGHT选择“STRAIGHT”。

• 若要检查是否所有的音箱都发出了声音，请重复按STEREO选择“11ch Stereo”。

4 按VOLUME调节音量。

这将完成基本的设置过程。

如果没有环绕声

在多声道音频播放过程中声音仅会从前置音箱输出请检查BD/DVD播放机上的数字音频输出设置。该设置可能仅设为2声道输出（如PCM）。

某个音箱没有声音请参见 《使用说明书》中的“故障排除”。

更多功能！

本机还有众多其他功能。请参考附带CD光盘上的《使用说明书》以有效地使用本机。

连接其他播放装置

连接音频装置（如CD播放机）、游戏机、摄像机以及很多其他装置。

选择声音模式

选择所需的声音程序（CINEMA DSP）或适用于电影、音乐、游戏、体育节目及其他内容的环绕声解码器。

播放iPod中的音乐

通过使用iPod附带的USB缆线，您可在本机上欣赏iPod音乐。

收听FM/AM广播
播放存储在USB存储装置上的音乐
播放网络内容
同时选择输入源和喜欢的设置

有关详情，请参见 “本机功能介绍”。
