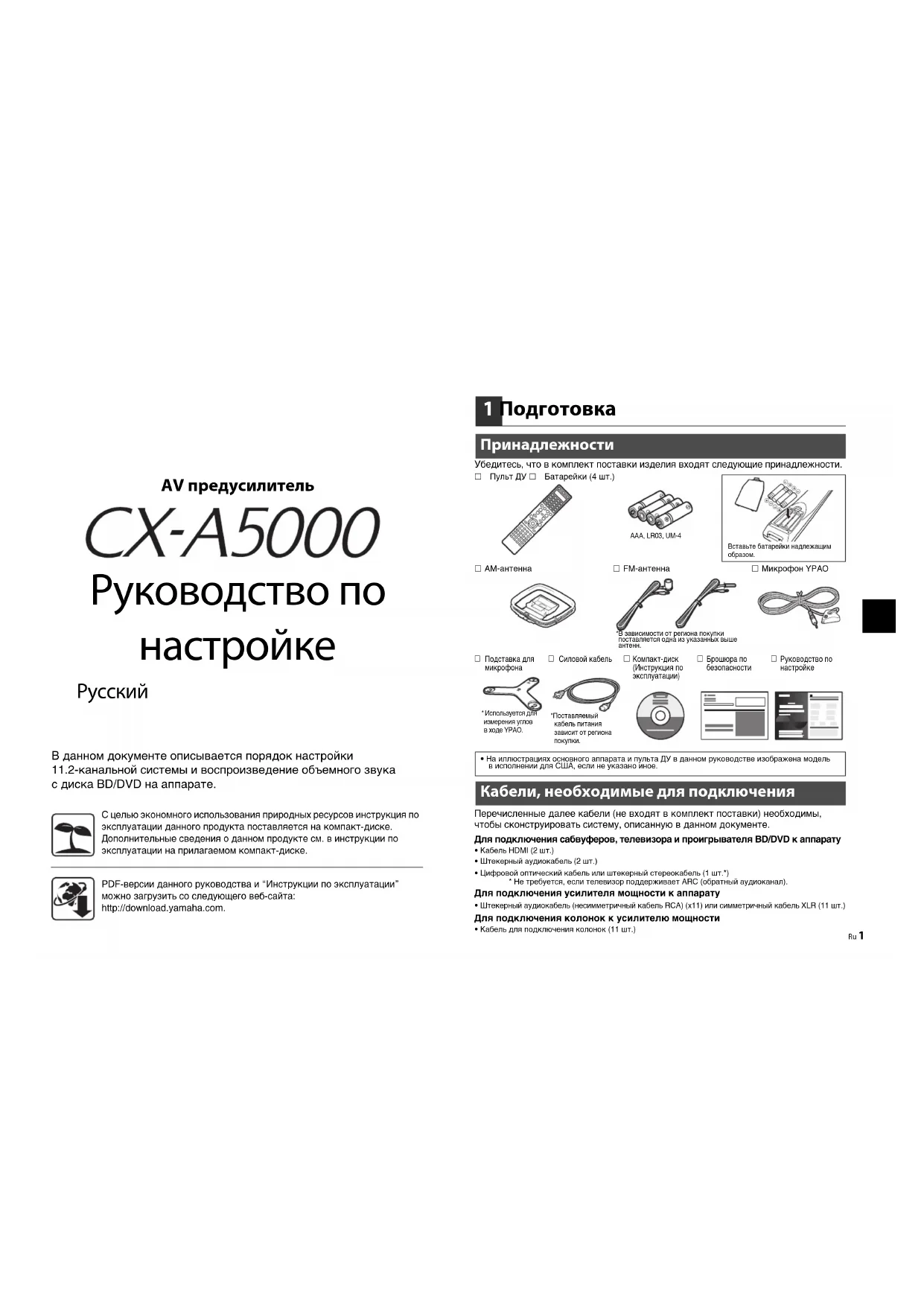

Selección de la fuente de entrada y los ajustes favoritos de una vez Para obtener más información, consulte “Qué puede hacer con la unidad”. CX-A5000_sg_CTKGLVF.fm Page 6 Tuesday, May 14, 2013 10:22 AMRu 1Убедитесь, что в комплект поставки изделия входят следующие принадлежности.Перечисленные далее кабели (не входят в комплект поставки) необходимы, чтобы сконструировать систему, описанную в данном документе.Для подключения сабвуферов, телевизора и проигрывателя BD/DVD к аппарату• Кабель HDMI (2 шт.)• Штекерный аудиокабель (2 шт.)• Цифровой оптический кабель или штекерный стереокабель (1 шт.*)* Не требуется, если телевизор поддерживает ARC (обратный аудиоканал).Для подключения усилителя мощности к аппарату• Штекерный аудиокабель (несимметричный кабель RCA) (x11) или симметричный кабель XLR (11 шт.)Для подключения колонок к усилителю мощности• Кабель для подключения колонок (11 шт.) 1 Подготовка Принадлежности Пульт ДУ Батарейки (4 шт.)Вставьте батарейки надлежащим образом. АМ-антенна FM-антенна Микрофон YPAO

Подставка для микрофона Силовой кабель Компакт-диск (Инструкция по эксплуатации) Брошюра по безопасности Руководство по настройке• На иллюстрациях основного аппарата и пульта ДУ в данном руководстве изображена модель в исполнении для США, если не указано иное.

*В зависимости от региона покупки поставляется одна из указанных выше антенн.

• Используется для измерения углов в ходе YPAO. *Поставляемый кабель питания зависит от региона покупки. Кабели, необходимые для подключения В данном документе описывается порядок настройки 11.2-канальной системы и воспроизведение объемного звука с диска BD/DVD на аппарате. С целью экономного использования природных ресурсов инструкция по эксплуатации данного продукта поставляется на компакт-диске. Дополнительные сведения о данном продукте см. в инструкции по эксплуатации на прилагаемом компакт-диске.PDF-версии данного руководства и “Инструкции по эксплуатации” можно загрузить со следующего веб-сайта:http://download.yamaha.com. Руководство по

AV предусилитель CX-A5000_sg_CTKGLVF.fm Page 1 Tuesday, May 14, 2013 10:25 AM2 Ru Подключите усилитель мощности и сабвуферы (со встроенным усилителем к аппарату, а колонки к усилителю мощности.

Соедините гнездо PRE OUT на аппарате с основным входным гнездом на усилителе мощности для каждого из 11 каналов (a или b). При создании несимметричных соединений (

) соедините гнезда PRE OUT (RCA) на аппарате c основными входными гнездами (RCA) на усилителе, используя штекерные аудиокабели (несимметричные кабели RCA). При создании симметричных соединений (

) соедините гнезда PRE OUT (XLR) на аппарате c основными входными гнездами (XLR) на усилителе, используя симметричные кабели XLR.

Подсоедините сабвуферы (со встроенным усилителем) к гнездам SUBWOOFER PRE OUT 1–2 на аппарате, используя штекерные аудиокабели.

Подсоедините каждую колонку к соответствующему разъему колонки на усилителе мощности. Сведения о подключениях колонок см. в руководствах по усилителю мощности и колонкам.

• В зависимости от используемого усилителя мощности может понадобиться изменить его настройки, чтобы аудиосигналы, поступающие с аппарата, передавались на колонки, подключенные к усилителю.• К аппарату можно подключить два сабвуфера и расположить их по правой и левой (передней и задней) сторонам комнаты. При использовании двух сабвуферов после включения силового кабеля в розетку переменного тока настройте параметр “Распол. САБВУФ.” Подробные сведения смотрите в “Инструкции по эксплуатации”.• При использовании усилителя мощности Yamaha, который поддерживает функцию триггера (например, MX-A5000), можно управлять усилителем мощности вместе с аппаратом (например, включать и выключать их вместе), соединив их через системное подключение. Подробные сведения смотрите в “Инструкции по эксплуатации”. 2 Подключение усилителя мощности, колонок и сабвуферов XLR XLR

Аппарат (вид сзади)Усилитель мощностиГнезда SUBWOOFER PRE OUT 1–2Основные входные гнезда (RCA или XLR)Гнезда PRE OUT (XLR)Соединения колонокГнезда PRE OUT (RCA)

• Используйте сабвуфер, оборудованный встроенным усилителем.• Перед подключением усилителя мощности и сабвуферов к аппарату, отсоедините кабели питания аппарата, усилителя мощности и сабвуферов от настенных розеток переменного тока.• Ниже приведена схема контактов в выходных гнездах XLR. Перед подключением симметричного кабеля XLR ознакомьтесь с руководством по устройству и убедитесь, что гнезда XLR соответствуют схеме контактов.

Аудиовыход (цифровой оптический или аналоговый стерео) HDMI-вход HDMI-выход BD/DVD-проигрыватель

HDMI OUT 1 Гнездо HDMI (AV 1) Гнездо AUDIO 1 (OPTICAL или AUDIO) Аппарат (вид сзади) В настенную

(вид спереди) Легко нажмите нижнюю часть дверцы передней панели, чтобы открыть ее

Подключите внешние устройства к аппарату. a Подключите BD/DVD-проигрыватель к аппарату с помощью кабеля HDMI. Если BD/DVD-проигрыватель подключен напрямую к телевизору с помощью кабеля HDMI, отсоедините кабель от телевизора и подключите его к аппарату. b Подключите телевизор к аппарату с помощью другого кабеля HDMI. c Подключите телевизор к аппарату с помощью цифрового оптического кабеля или штекерного стереокабеля. Это подключение необходимо для воспроизведения аудиосигнала телевизора на аппарате. Это подключение не нужно, если ваш телевизор поддерживает функцию ARC (Audio Return Channel). d Подключите поставляемый кабель питания к аппарату, а затем к розетке.

• Сведения о том, как подключать радиоантенны и другие внешние устройства, см. в разделе “ПОДГОТОВКА” в “Инструкции по эксплуатации”.

Включите аппарат, телевизор и BD/DVD-проигрыватель.

Используйте пульт ДУ телевизора для изменения источника входного видеосигнала телевизора таким образом, чтобы он показывал видеосигнал с аппарата. Вы подключили всю необходимую аппаратуру. Перейдите на следующую страницу, на которой описывается, как оптимизировать настройки колонок.

• Вы можете выбрать нужный язык экранного меню из следующих: английский (используется по умолчанию), японский, французский, немецкий, испанский, русский, итальянский или китайский. Подробные сведения смотрите в “Инструкции по эксплуатации”. В данном руководстве в качестве примеров используются изображения экранного меню на английском языке. CX-A5000_sg_CTKGLVF.fm Page 3 Tuesday, May 14, 2013 10:25 AM4 Ru Функция Yamaha Parametric room Acoustic Optimizer (YPAO) определяет подключения колонок и измеряет расстояние между ними и положением слушателя, а затем автоматически оптимизирует настройки колонок, такие как баланс громкости и акустические параметры, в соответствии с характеристиками вашего помещения. Подготовка к использованию функции YPAO 4 Автоматическая оптимизация настроек колонок (YPAO) SOURCERECEIVERAVAUDIO

• Во время измерения тестовые сигналы выводятся с высокой громкостью. Убедитесь, что тестовые сигналы не испугают маленьких детей. Также избегайте использования этой функции ночью, когда она может помешать другим людям.

• Тестовые сигналы во время измерения выводятся с высокой громкостью.

• Во время измерения сохраняйте в комнате максимальную тишину.

• Не подключайте к аппарату наушники.

• Не стойте между колонками и микрофоном YPAO во время измерения (около 3 минут).

• Перейдите в угол помещения или выйдите из него. YPAO MIC

Аппарат (вид спереди) Установите микрофон YPAO в положение прослушивания (на уровне ушей). В качестве подставки для микрофона рекомендуется использовать штатив. Воспользуйтесь винтами штатива для закрепления микрофона. (Направление микрофона не учитывается.) Микрофон YPAO

Включите сабвуфер и установите его громкость наполовину. Для частоты кроссовера (если она регулируется) устанавливается максимальное значение.

Подключите микрофон YPAO к гнезду YPAO MIC на передней панели. На экран телевизора будет выведено следующее изображение.

• Для отмены измерения отключите микрофон YPAO, прежде чем будет начато измерение.

Чтобы начать измерение, с помощью клавиш курсора выберите “Measure” и нажмите ENTER. Измерение начнется через 10 секунд. По окончании измерения на экране телевизора появится следующая индикация.

• Если клавиши курсора не работают, нажмите SOURCE/RECEIVER (чтобы клавиша была подсвечена оранжевым цветом), после чего можно будет воспользоваться клавишами курсора.

• Если появится сообщение об ошибке (например, E-1) или предупреждение (например, W-2), см. разделы “Сообщения об ошибках” или “Предупреждения” в “Инструкции по эксплуатации”.

• Если появится предупреждение “W-1:Out of Phase”, см. раздел “Если появится сообщение “W-1:Out of Phase”” (следующая страница). CX-A5000_sg_CTKGLVF.fm Page 4 Tuesday, May 14, 2013 10:25 AMRu 5

С помощью клавиш курсора выберите “Save/Cancel” и нажмите ENTER.

С помощью клавиш курсора выберите “SAVE” и нажмите ENTER.

На этом оптимизация настроек колонок

Используйте следующую процедуру для проверки подключения колонок. a С помощью клавиш курсора выберите “Result” и нажмите ENTER.b С помощью клавиш курсора выберите “Wiring”.c Проверьте подключение кабеля (+ и -) колонки, отмеченной в предупреждении словом “Reverse”. Если колонка подключена правильно: В зависимости от типа колонок или помещения это сообщение может отображаться даже в случае правильного подключения колонок. В данном случае вы можете проигнорировать

Нажмите RETURN и перейдите к шагу 3. Если колонка подключена неправильно: Выключите аппарат, снова подключите кабель колонки, а затем повторите процесс измерения YPAO.

• Микрофон YPAO чувствителен к теплу, поэтому не следует помещать его в места, где он может подвергаться воздействию прямых солнечных лучей или высокой температуры (например, не следует класть микрофон на аудио/видеооборудование). Если появится сообщение “W-1:Out of Phase” При создании несимметричных соединений• Симметричные гнезда XLR на усилителе мощности могут оказаться несовместимыми с контактами на аппарате. В этом случае отключите усилитель мощности, измените назначение контактов или используйте несимметричные соединения, затем повторно выполните измерение YPAO. CX-A5000_sg_CTKGLVF.fm Page 5 Tuesday, May 14, 2013 10:25 AM6 Ru Теперь попробуем воспроизвести BD/DVD-диск.Рекомендуем воспроизвести многоканальный звук (5.1-канальный или более) — это позволит почувствовать окружающее звучание, которое создает аппарат. Нажмите AV 1, чтобы выбрать “AV 1” в качестве источника входного сигнала. Начните воспроизведение на BD/DVD-проигрывателе. Несколько раз нажмите кнопку STRAIGHT для выбора “STRAIGHT”.• Для проверки правильности воспроизведения звука всеми колонками несколько раз нажмите кнопку STEREO, чтобы выбрать “11ch Stereo”. Нажмите кнопку VOLUME для регулировки громкости.На этом процедура базовой настройки завершена.Звук выводится фронтальными колонками только во время воспроизведения многоканального звука.Проверьте настройки вывода цифрового аудиосигнала BD/DVD-проигрывателя.Возможно, выбран вывод в 2-канальном режиме (например, PCM).Не воспроизводится звук через определенную колонку.См. раздел “Поиск и устранение неисправностей” в “Инструкции по эксплуатации”. 5 Воспроизведение BD/DVD-диска SOURCERECEIVERAVAUDIO1 2 3 45 6 7 V-A UX

AV 1 STRAIGHTSTEREOVOLUME Если не работает окружающее звучание OUT

A.Sel:Auto AV1 SPIMP.- VOLUME SBL SBR SW1 SL SRCLR STRAIGHT VOLUME SBL SBR SW1 SL SRCLR Main:Volume Функций очень много! Аппарат включает также множество других функций.Для использования всех возможностей аппарата см. “Инструкции по эксплуатации” на прилагаемом компакт-диске. Подключение других воспроизводящих устройств Подключайте аудиоустройства (например, CD-проигрыватель), игровые консоли, видеокамеры и т. д. Выбор режима звучания Выберите нужную звуковую программу (CINEMA DSP) или декодер окружающего звучания, подходящий для кинофильмов, музыки, игр, спортивных программ и др. Воспроизведение звука сустройства iPod С помощью кабеля USB, входящего в комплект поставки iPod, можно воспроизводить музыку с устройства iPod через аппарат.

Прослушивание FM/AM-радио ■ Воспроизведение музыки на запоминающем устройстве USB

Воспроизведение музыки из
