Cx-a5000 guide de configuration

Ce document décrit la configuration d'un système à 11.2 voies et explique comment restituer le son d'ambiance d'un disque BD/DVD sur l'unité.

Afin de préserver l'environnement, le Mode d'emploi de ce produit est fourni sur CD-ROM. Pour en savoir plus sur ce produit, reportez-vous au Mode d'emploi fourni sur CD-ROM.

Pour télécharger ce guide ainsi que le « Mode d'emploi » au format PDF, rendez-vous sur le site Web suivant: http://download.yamaha.com/

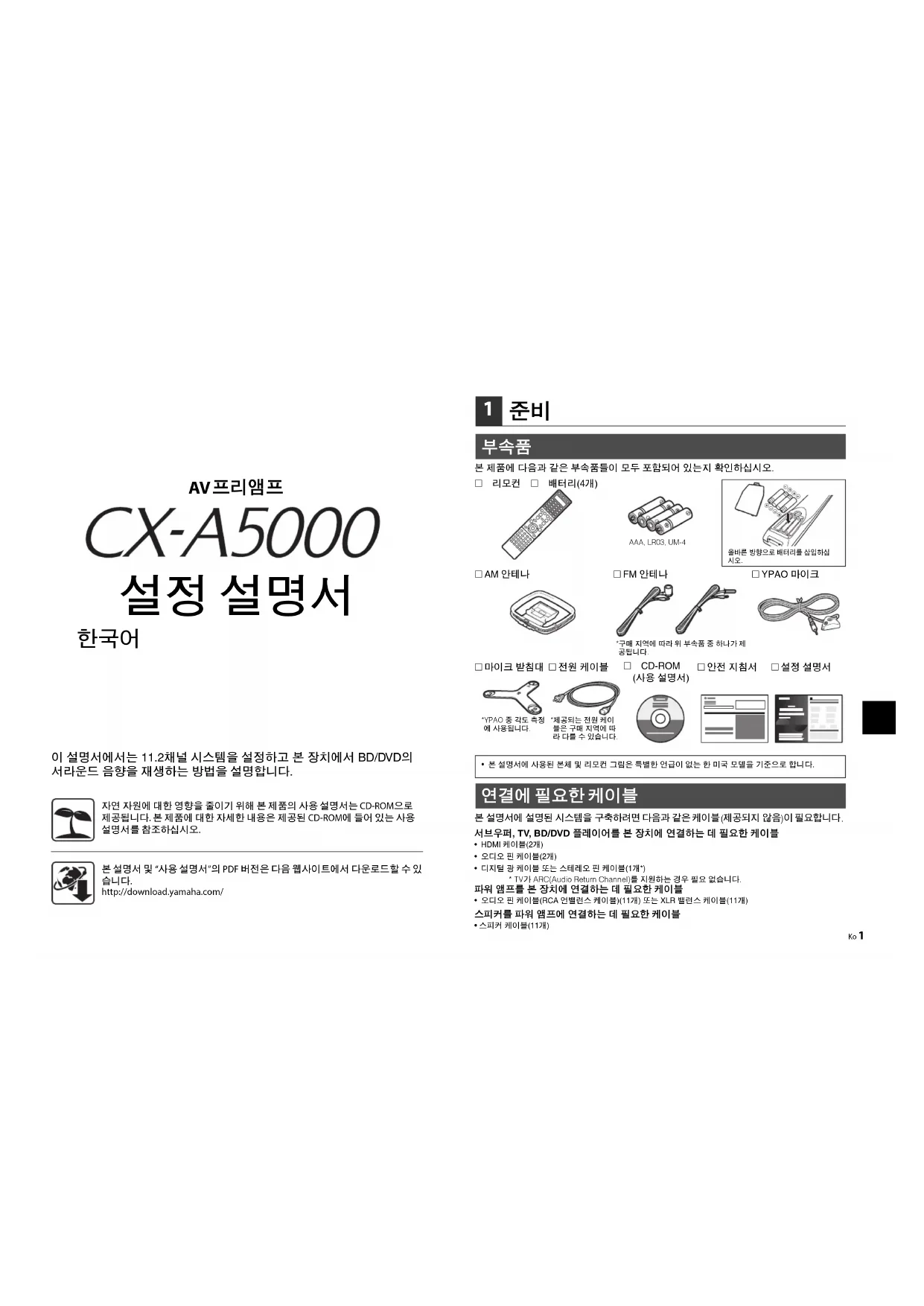

Accessoires

Vérifie que les accessoires suivants sont fournis avec le produit.

Télécommande Piles (x4)

AAA, LR03, UM-4

Insérez les piles comme indiqué

Antenne AM

Antenne FM

L'élément jour ni depend de la region d'échel

Microphone YPAO

Base de microphone

Cable d'alimer

CD-ROM (Mode d'emploi)

Brochure sur la sécurité

Guide de configuration

Utilisez la YPAC pour la mesure des angles

Le câble d'alimentation fourni dépend de la région d'achat

• Les illustrations de l'unité principale et de la télécommande utilisées dans ce guide représentent le réseau pour les États-Unis, sauf ajustement contraint.

Câbles requis pour les raccordements

Les câbles suivants (non fournis) sont requis pour l'installation du système décrit dans le présent document.

Raccordement de subwoofers, d'un téléviseur et d'un lecteur BD/DVD à l'unité

Cable HDMI (x2) Cable de broche audio (x2) Cable optique numérique ou cable de broche stéréo (x1)

Ce raccordement n'est pas nécessaire si votre téléviseur prend en charge la fonction ARC (Audio Return Channel).

Raccordement d'un amplificateur de puissance à l'unité Cable de broche audio (cable asymétrique RCA) (x11) ou cable symétrique XLR (x11)

Raccordement d'enceintes à un amplificateur de puissance Cable d'enceinte (x11)

2 Raccordement d'un amplificateur de puissance, d'enceintes et de subwoofers

Raccordez un amplificateur de puissance et des subwooferers (avec amplificateur intégré) à l'unité, puis les enceintes à l'amplificateur de puissance.

Utilisez un subwoofer équipê d'un amplificateur intégré. - Avant de raccorder l'amplificateur et les subwoofoers de l'unité, débranchez le câble d'alimentation de l'unité, de l'amplificateur de puissance and des subwoofoers de la prise secteur. - Les attributions des broches des prises de sortie XLR de l'unité sont indiquées ci-dessus. Avant de raccorder un câble symétrique XLR, reportez-vous au mode d'emploi de cette année et vérifiez que ses prises de sortie XLR sont compatibles avec les attributions de broches.

Prises de sortie XLR

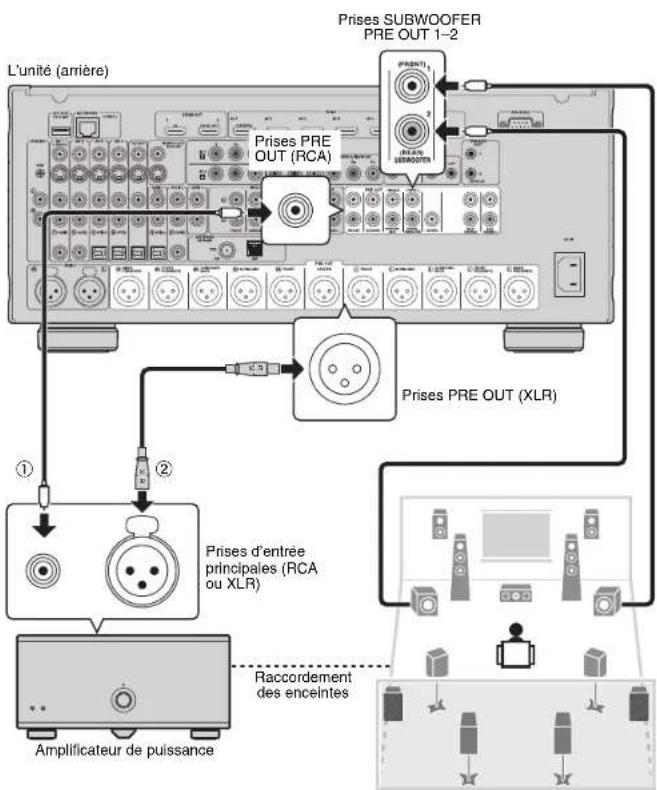

Raccordez la prise PRE OUT de l'unité à la prise d'entrée principale de l'amplificateur à puissance pour chacun des 11 canaux (① ou ②).

En cas de raccordement asymétrique (1), raccordez les prises PRE OUT (RCA) de l'unité aux prises d'entrée principales (RCA) de l'amplificateur à l'aide de câbles de broche audio (câbles asymétriques RCA). En cas de raccordement symétrique (2), raccordez les prises PRE OUT (XLR) de l'unité aux prises d'entrée principales (XLR) de l'amplificateur à l'aide de câbles symétriques XLR.

2. Raccordez les subwoofer (avec amplificateur intégré) aux prises SUBWOOFER PRE OUT 1-2 de l'unité à l'aide de câbles de broche audio. 3. Raccordez chaque enceinte à la borne correspondante de l'amplificateur de puissance.

Pour de plus amples informations sur le raccordement des enceintes, reportez-vous aux modes d'emploi de votre amplificateur de puissance et de vos enceintes.

• Certains modèles d'amplificateur de puissance nécessitent un réglage particulier afin de restituer les signaux audio de l'expérience sur les enceintes raccordées à l'amplificateur.
• Vous pouvez raccorder 2 subwoofers à l'unité et les placer sur les côtés gauche et droit (ou à l'avant/arrière) de la pièce. Lorsque vous utilisez 2 subwoofers, configurez le paramètre « Disposition SWFR » après avoir raccordé le câble d'alimentation à une prise secteur. Pour plus d'informations, reportez-vous au « Mode d'emploi ».
• Si VOY amplificateur de puissance YAmaha est compatible avec la fonction de déclencheur (par exemple MX-A5000), vous pouvez contrôler l'amplificateur de puissance conjointement aux opérations de mise sous/hors tension de l'unité à l'aide d'un raccordement système. Pour plus d'informations, reportez-vous au « Mode d'emploi »

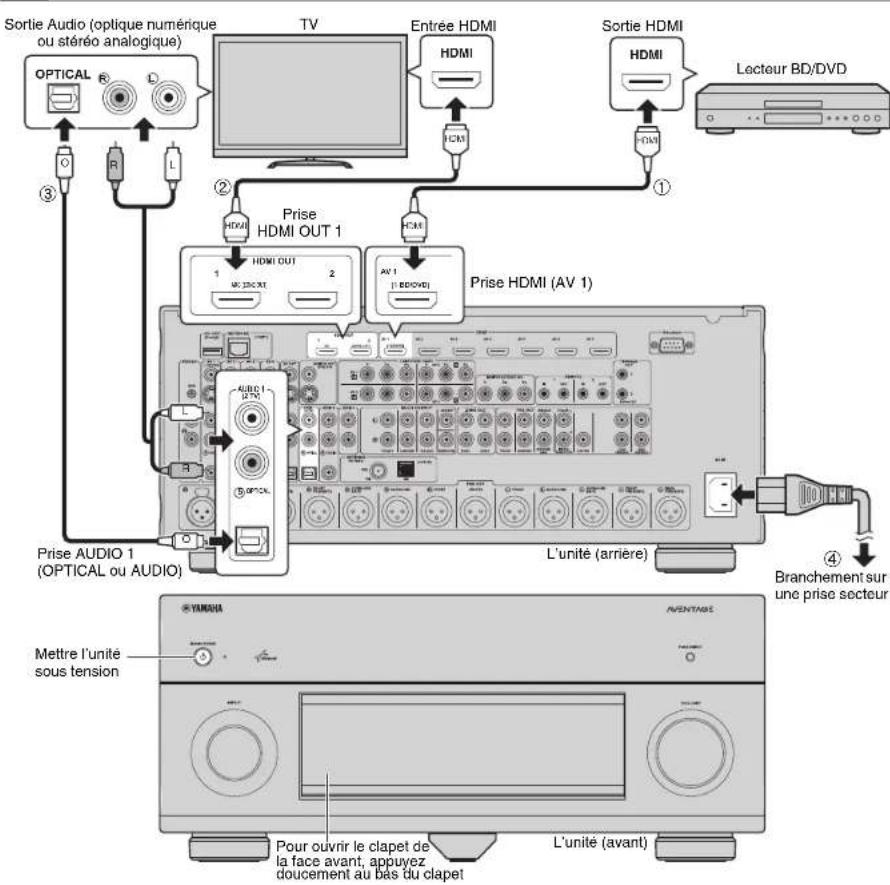

1 Raccordez les appareils externes à l'unité.

① Raccordez un lecteur BD/DVD à l'unité au moyen d'un cable HDMI. Si le lecteur BD/DVD est actuellement directement raccordé au téléviseur à l'aide d'un cable HDMI, débranchez ce cable du téléviseur et raccordez-le à l'unité. ② Raccordez un téléviseur à l'unité au moyen de l'autre cable HDMI. 3 Raccordez téléviseur et unité au moyen d'un cable optique numérique ou d'un cable de broche stéréo. Ce raccordement est nécessaire si vous souhaitez restituer le son TV sur l'unité. Ce raccordement n'est pas nécessaire si vous téléviseur prend en charge la fonction ARC (Audio Return Channel). ④ Raccordez le cable d'alimentation fourni à l'unité, puis à une prise secteur.

• Pour plus d'informations sur le raccordement des antennes radio ou des autres appareils externes, reportez-vous à la section « PREPARATION » du « Mode d'emploi »

3 Utilisez la télécommande du téléviseur pour changer la source d'entrée du téléviseur et afficher l'image à partir de l'une.

Les raccordements sont terminés. Passez à la page suivante pour optimiser les réglages des enceintes.

• Vous pouvez désigner une langue dans le menu affiché à l'écran parmi les langues suivantes : anglais (par défaut), japonais, français, allemand, espagnol, russe, italien et chinois. Pour plus d'informations, reportez-vous au "Mode d'emploi". Des illustrations d'écrans de menus anglais sont utilisées comme exemples dans ce guide.

4 Optimisation automatique des réglages d'enceintes (YPAO)

La fonction Yamaha Parametric Room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d'entrée. Elle optimise ensuite automatiquement les réglages des enceintes tels que les paramètres d'équilibre du volume et les paramètres acoustiques qui sont à la place.

Lors de la mesure, des signaux test sont restitués à un volume élevé. Asseyez-vous et les autres, sauf le casque, qu’elles ne s’est pas d’utiliser cette fonction la nuit, ou elle peut constituer une nuisance pour les autres. Lors de la mesure, vous ne pouvez pas régler le volume. - Faites en sorte que la pièce soit le plus calme possible. - Ne raccordez pas d’écouteurs. - Ne restez pas entre les enceintes et le microphone YPAO pendant la mesure (environ 3 minutes). - Placez-vous dans un coin de la pièce ou quitterez-la.

Préparation à la fonction YPAO

1 Raccordez le microphone YPAO à la prise YPAO MIC sur le panneau avant. L'écran suivant apparaît sur le téléviseur.

• Pour annuler l'opération, débranche le microphone YPAQ avant le début de l'opération de mesure.

La mesure commence dans les 10 secondes. Lorsque la mesure est terminée, l'écran suivant apparait sur le moniteur TV.

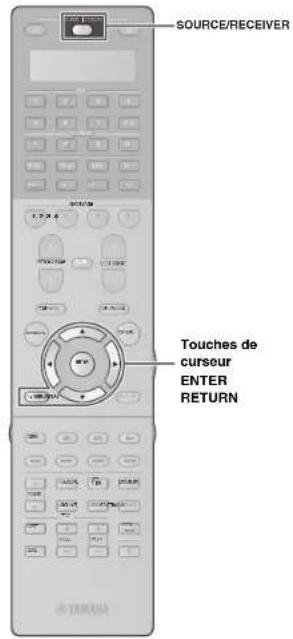

Si les touches de curseur ne fonctionnent pas, appuyez sur SOURCE/RECEIVER (la touche s'allume en orange), puis essayez à nouveau de les utiliser. - Si un message d'erreur (par exemple E-1) ou d'avertissement (par exemple W-2) apparait, reportez-vous aux sections « Messages d'erreur » ou « Messages d'avertissement » du « Mode d'emploi » - Si le message d'avertissement « W-1: Out of Phase » apparait, reportez-vous à la section « Si le message « W-1: Out of Phase » apparait » soit à la page suivante.

3 Utilisez les touches de curseur pour sélectionner « Save/Cancel » et appuyez sur ENTER.

Utilisez les touches de curseur pour sélectionner « SAVE » et appuyez sur ENTER.

5 Débranche le microphone YPAO de l'unité.

L'optimisation des réglages d'enceintes est maintenant terminée.

• Le microphone YPAO est sensible à la chaleur. Ne le place pas dans un endroit où il pourrait être exposé directement à la lumière du soleil ou des températures élevées (sur un équipement AV, etc.).

Si le message « w-1: out of phase » apparait

Suivez la procédure ci-dessous pour vérifier les raccordements de l'alimentation.

En cas de raccordement symétrique

• Il se peut que les prises symétriques XLR de leur amplificateur de puissance ne soient pas compatibles avec les attributions des broches de l'unité. Si c'est le cas, éteignez l'amplificateur de puissance, modifiez les paramètres d'attribution des broches ou utilisez des raccordements asymétriques, puis essayez à nouveau d'effectuer la mesure YPAO.

①Utilisez les touches de curseur pour sélectionner « Result » et appuyez sur ENTER. ②Utilisez les touches de curseur pour sélectionner « Wiring » ③Vérifiez les raccordements de câble (+ et -) de l'enceinte désignée par « Reverse » dans le message d'avertissement.

Si l'enceinte est correctement raccordée :

Selon le type d'enceintes ou l'environnement, ce message peut apparaître, même si les enceintes sont correctement raccordées.

Dans ce cas, vous pouvez ignorer le message.

Appuyez sur RETURN et passez à l'étape 3.

Si l'enceinte n'est pas correctement raccordée :

Mettez l'unité hors tension et raccordez à nouveau le câble d'enceinte, puis essayez à nouveau d'effectuer la mesure YPAO.

5 Lecture d'un disque bd/dvd

Voici maintenant comment lire un disque BD/DVD. Pour partager les effets d'ambiance sonore produits par l'unité, nous vous recommandons de lire les disques avec le système audio multicanal (5.1 canaux et plus).

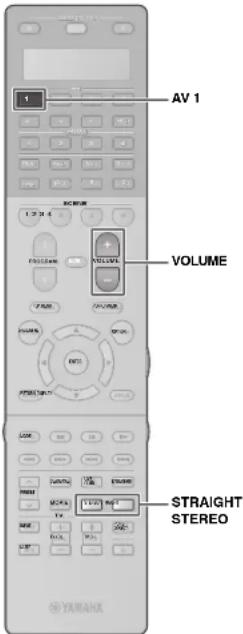

Appuyez sur AV 1 pour sélectionner « AV 1 » comme source d'entrée.

2 Commencez la lecture sur le lecteur BD/DVD.

3 Appuyez à plusieurs reprises sur STRAIGHT pour sélectionner « STRAIGHT »

Pour vérifier si le son est correctement restitué par toutes les enceintes, appuyez à plusieurs reprises sur STEREO pour désigner non « 11ch Stereo »

Appuyez sur VOLUME pour régler le volume.

La procédure d'installation de base est maintenant terminée.

Si le système de son d'ambiance ne fonctionne pas

Lors de la lecture à l'aide du système audio multivoies, Lors de la lecture à la marge de la sonde.

Vérifiez le réglage de la sortie audio numérique du lecteur BD/DVD.

Il est peut-être réglé pour restituer un son à 2 voies (PCM par exemple).

Une enceinte spécifique n'émet aucun son

Reportez-vous à la section « Guide de dépannage » du « Mode d'emploi »

Encore plus de fonctions!

L'unité propose diverses autres fonctions. Reportez-vous au « Mode d'emploi » sur le CD-ROM fourni pour savoir comment utiliser l'unité de manière optimale.

Raccordement d'autres appareils de lecture

Raccordez des appareils audio (lecteurs CD et autres), consoles de jeux, caméscopes, etc.

Sélection du mode sonore

Sélectionnez le programme sonore souhaité (CINEMA DSP) ou le décodeur d'ambiance qui convient aux films, à la musique, aux yeux, aux programmes sportifs, etc.

Écoute de musique à partir d'un ipod

Grâce au câble USB fourni avec l'iPod, vous pouvez écouter votre musique sur l'unité.

Écoute d'émissions FM/AM Lecture de musique stockée sur un dispositif de stockage USB Lecture de contenus réseau Sélection simultanée de la source et des paramètres favoris

Pour plus d'informations, reportez-vous à la section « Fonctions de l'unité »
