사용 설명서 MXA5200 YAMAHA

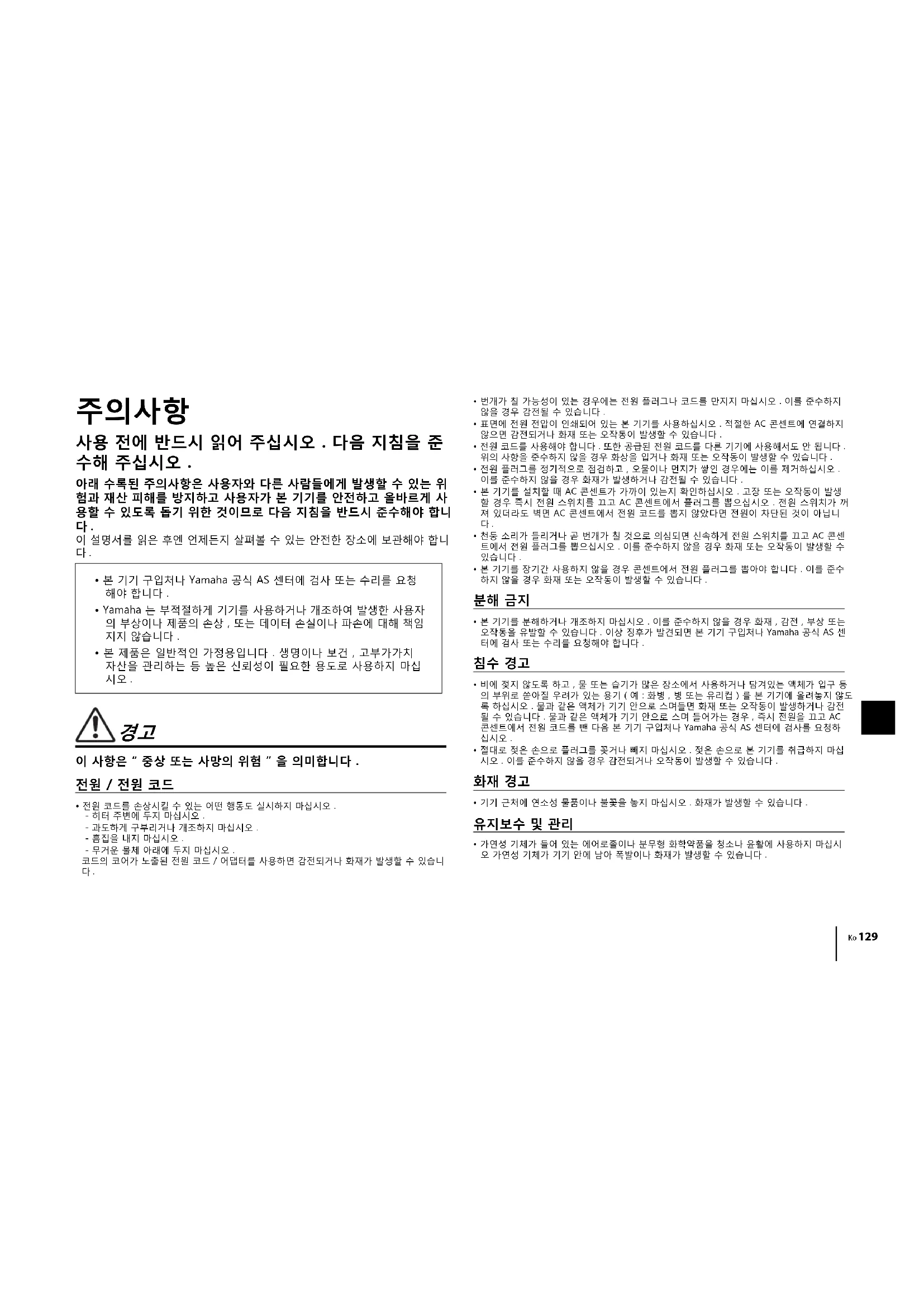

사용 전에 반드시 읽어 주십시오. 다음 지침을 준 수해 주십시오.

아래 수록된 주의사항은 사용자와 다른 사람들에게 발생할 수 있는 위험과 재산 피해를 방지하고 사용자가 본 기기를 안전하고 올바르게 사용할 수 있도록 돕기 위한 것이므로 다음 지침을 반드시 준수해야 합니다.

이 설명서를 읽은 후엔 언제든지 살펴볼 수 있는 안전한 장소에 보관해야 합니다.

• 본 기기 구입처나 Yamaha 공식 AS 센터에 검사 또는 수리를 요청 해야 합니다.
• Yamaha는 부적절하게 기기를 사용하거나 개조하여 발생한 사용자의 부상이나 제품의 손상, 또는 데이터 손실이나 파손에 대해 책임지지 않습니다.
• 본 제품은 일반적인 가정용입니다. 생명이나 보건, 고부가가치 자산을 관리하는 등 높은 신뢰성이 필요한 용도로 사용하지 마십시오.

경고

이 사항은 “중상 또는 사망의 위험”을 의미합니다.

전원 / 전원 코드

• 전원 코드를 손상시킬 수 있는 어떤 행동도 실시하지 마십시오.
  -과도하게 구부리거나 개조하지 마십시오.

• 흡집을 내지 마십시오
  -무거운 물체 아래에 두지 마십시오
  코드의 코어가 노출된 전원 코드 / 이 덧터를 사용하면 김전되거나 회제가 발생할 수 있습니다.

• 변개가 칠 가능성이 있는 경우에는 전원 플러그나 코드를 만지지 마십시오. 이를 준수하지 않을 경우 감전될 수 있습니다.

• 표면에 전원 전압이 인쇄되어 있는 본 기기를 사용하십시오. 적절한 AC 콘센트에 연결하지 않으면 감전되거나 화재 또는 오작동이 발생할 수 있습니다.
• 전원 코드를 사용해야 합니다. 또한 공급된 전원 코드를 다른 기기에 사용해서도 안 됩니다. 위의 사항을 준수하지 않을 경우 회상을 입거나 화제 또는 오작동이 발생할 수 있습니다.
• 전원 플러그를 정기적으로 점검하고, 오물이나 먼지가 쌓인 경우에는 이를 제거하십시오, 이름 준수하지 않을 경우 화재가 발생하거나 감전될 수 있습니다.
• 본 기기를 설치할 때 AC 콘센트가 가까이 있는지 확인하십시오. 고장 또는 오작동이 발생할 경우 즉시 전원 스위치를 끄고 AC 콘센트에서 플러그룹 뽑으십시오. 전원 스위치가 꺼져 있더라도 벽면 AC 콘센트에서 전원 코드를 뽑지 않았다면 전원이 차단된 것이 아닙니다.
• 천둥 소리가 듣리거나 곧 번개가 칠 것으로 의심되면 신속하게 전원 스위치를 끄고 AC 콘센트에서 전원 플러그를 뽑으십시오. 이를 준수하지 않을 경우 회제 또는 오작동이 발생할 수 있습니다.
• 본 기기를 장기간 사용하지 않을 경우 큰센트에서 전원 플러그를 뽑아야 합니다. 이를 준수 하지 않을 경우 화재 또는 오작동이 발생할 수 있습니다.

분해 금지

- 본 기기를 분해하거나 개조하지 마십시오. 이를 준수하지 않을 경우 화재, 감전, 부상 또는 오작동을 유발할 수 있습니다. 이상 징후가 발견되면 본 기기 구입처나 Yamaha 공식 AS 센터에 검사 또는 수리를 요청해야 합니다.

침수 경고

• 비에 젖지 않도록 하고. 물 또는 습기가 많은 장소에서 사용하거나 담거있는 액체가 입구 등의 부위로 쓴아질 우려가 있는 용기 (예: 회병, 병 또는 유리컵) 루 본 기기에 올려놓지 않도록 하십시오. 물과 같은 액체가 기기 안으므로 스며들면 화제 또는 오작동이 발생하거나 갑진될 수 있습니다. 물과 같은 액체가 기기 안으므로 스며 들어가는 경우, 즉시 전원을 고고 AC 콘센트에서 전원 코드를 뺀 다음 본 기기 구입처나 Yamaha 공식 AS 센터에 검사를 요청하십시오.
• 절대로 젖은 손으로 플러그를 꽃거나 빼지 마십시오. 젖은 손으로 본 기기를 취급하지 마십시오. 이를 준수하지 않을 경우 감전되거나 오작동이 발생할 수 있습니다.

화재 경고

- 기기 근처에 연소성 물품이나 불꽃을 놓지 마십시오. 화재가 발생할 수 있습니다.

유지보수 및 관리

- 가연성 기체가 들어 있는 에어로졸이나 분무형 화학약품을 청소나 윤활에 사용하지 마십시오 가연성 기체가 기기 만에 남아 폭발이나 화재가 발생할 수 있습니다.

이상 징후 발견 시

다음 이상 징후 중 하나라도 발생하는 경우 즉시 전원을 고고 전원 플러그를 분리하십시오. 다음 이상 징후 중 하나라도 발생하는 경우 즉시 앤프와 리시버의 전원을 고십시오.
-전원 코드/플러그가 손상된 경우
-기기에서 이상한 냄새가 나거나 연기가 배출되는 경우
-기기 내부로 이물질이 들어간 경우
-사용 중 음향이 상실된 경우
-기기에 균열 또는 손상이 있는 경우
계속 사용할 경우 감전되거나 회제 또는 오작동이 발생할 수 있습니다. 즉시 본 기기 구입처 나 Yamaha 공식 AS 센티에 검사 또는 수리를 요청하십시오.
본 기기를 떨어뜨리거나 강한 충격을 주지 않도록 주의하십시오. 떨어뜨리거나 충격을 받아 기기가 손상된 것으로 의심되면 즉시 전원을 고고 AC 콘센트에서 전원 플러그룹 밖으십시오. 이를 준수하지 않을 경우 감전되거나 회재 또는 오작동이 발생할 수 있습니다. 즉시 본 기기 구입처나 Yamaha 공식 AS 센티에 검사를 요청하십시오.

주의

이 사항은 "부상의 위험"을 의미합니다.

전원/전원 코드

-연결할 때 전원 플러그가 힐겁게 꽃히는 AC 콘센트는 사용하지 마십시오. 이를 준수하지 않을 경우 화재가 발생하거나 감전 또는 화상을 입을 수 있습니다.
- 기기 또는 AC 콘센트에서 전원 플러그룹 범을 때에는 반드시 코드가 아닌 틀러그 부분을 잡으십시오. 코드를 잡고 뽑으면 코드가 손상되어 김전되거나 화재가 발생할 수 있습니다.
- AC 콘센트로 끝까지 전원 플러그를 확실하게 연결하십시오. 충분히 연결되지 않은 상태로 기기를 사용하면 플러그에 쌓인 먼지로 인해 화재가 발생하거나 화상을 입을 수 있습니다.

설치

• 불안성한 장소에는 본 기기를 설치하지 마십시오. 듯하지 않게 기기가 떨어지거나 넘어져 부상을 업을 수 있습니다.
• 본 기기의 환기구 ( 냉각용 슬릿)를 막지 마십시오. 본 기기의 상단 / 측면 / 하단에는 환기구가 있어 내부 온도가 지나치게 상승하는 것을 막아 줍니다. 이를 준수하지 않을 경우 열이 기기 안에 감혀 화재 또는 오작동이 발생할 수 있습니다.
  ·본 기기를 설치할 때
  -천으로 덮지 마십시오
  -카/@이나 양탄자 위에 설치하지 마십시오
  -상단면이 위쪽을 향하도록 하십시오.측면으로 설치하거나 거꾸로 설치하지 마십시오.

• 좁고 사방이 막혀 있으며 잘 환기되지 않는 장소에서 기기를 사용하지 마십시오
  위의 사항을 준수하지 않을 경우 열이 기기 만에 갈혀 화재 또는 오작동이 발생할 수 있습니다. 기기 주변 공간이 충분한지 확인하십시오. 상단에 최소한 30cm, 측면에 20cm, 후면에 20cm 의 공간을 돕니다.

• 부식성 가스나 영기와 접촉할 수 있는 장소에 기기를 설치하지 마십시오. 오작동이 발생할 수 있습니다.
  -지진과 같은 재난 사고 발생 시에 기기 근처에 있지 마십시오. 기기가 뒤집히거나 떨어져 부 상을 입을 수 있으므로 신속하게 기기로부터 멀리 멀어져 안전한 장소로 이동하십시오.

• 본 기기를 옮기기 전에 빈드시 전원 스위치를 끄고 모든 연결 케이블을 분리하십시오. 이를 준수하지 않을 경우 케이블이 손상되거나 자신 또는 다른 사람이 케이블에 걸려 넘어질 수 있습니다.
• 본 기기를 운반하거나 옮길 때 항상 두 사람 이상이 작업해야 합니다. 혼자서 본 기기를 들어 올리면 등에 부상을 입거나, 다른 부상을 입거나, 본 기기가 손상될 수 있습니다.

청력 손실

• 영구적인 청력 상실을 초래할 수 있으므로 본 장치 / 스피커를 높은 음량 또는 고통을 주는 음량으로 장시간 사용하지 마십시오. 청력 손실이 나타나거나 귀 올림현상이 발생하는 경우에는 이비인후과 전문의의 진찰을 받으십시오.
• 본 기기를 다른 장치에 연결할 때는 먼저 모든 장치의 전원을 고십시오. 또한, 전원을 켜고 고기 전에는 음량을 최소로 낮추십시오. 그렇지 않으면 정력 손실, 감전 또는 기기 손상의 문제가 발생할 수 있습니다.
• 고객님의 오디오 시스템에서 AC 전원을 켜 때에는 청력 상실 및 스피커 손상을 피하기 위해 반드시 본 장치의 전원을 마지막에 켜 주십시오. 전원을 끌 때에는 같은 이유로 본 장치의 전원을 먼저 꺼 안 합니다. 위의 사항을 준수하지 않을 경우 청력 장애가 발생하거나 스피커가 손상될 수 있습니다.

유지보수

- 기기를 세척하기 전에 AC 콘센트에서 전원 플러그를 뽑으십시오. 이를 준수하지 않을 경우 감전될 수 있습니다.

취급상 주의

- 이 라벨이 부착된 표면을 만지지 마십시오. 화상을 입을 수 있습니다. 장치 위의 라벨은 해당 라벨이 부착되어 있는 표면이 작동 중에 뜨거워질 수 있음을 나타냅니다.

-본 기기의 환기구에 손이나 손가락을 넣지 마십시오. 이를 준수하지 않을 경우 부상을 입을 수 있습니다.
- 본 기기의 환기구에 금속 또는 종이와 같은 이물질을 넣지 마십시오. 이를 준수하지 않을 경우 감전되거나 화재 또는 오작동이 발생할 수 있습니다. 이울실이 기기로 들어가면 즉시 전원을 고고 AC 콘센트에서 전원 플러그를 뽑은 후 본 기기 구입처나 Yamaha 공식 AS 센터에 검사를 요청하십시오.
• 작은 부품은 영유아의 손이 닿지 않는 곳메 보관하실시오. 아이들이 우빌적으로 삼길 수가 있습니다.
-다음 행위를 삼가십시오
-장비 위에 무거운 물건을 올려두는 행위
-장비틀 스택에 넣는 행위
-비튼,스위치,입/출력 단자 등에 무리하게 힘을 가하는 행위
- 기기가떨어져 부상을 입거나 기기가 손상될 수 있으므로 연결된 케이블을 당기지 마십시오.

주의사항

제품 고장, 손상, 오작동 및 데이터 손실을 방지하기 위해 준수해야 하는 사항을 나타냅니다.

전원/전원 코드

- 본 기기를 장기간 사용하지 않을 경우 콘센트에서 전원 플러그를 뽑아야 합니다. ⏻ (대기 / 커짐) 스위치가 끼진 경우라도 미세한 전류가 여전히 흐르고 있습니다.

설치

• TV, 라디오 또는 휴대전화와 같은 다른 전자장치 주변에서 본 기기를 사용하지 마십시오. 이를 준수하지 않을 경우 본 기기 또는 TV 나 라디오에서 소음이 발생할 수 있습니다.
- 직사광선에 노출된 장소, 히티 근처와 같이 매우 뜨거운 장소나 매우 치가운 장소 또는 과다하게 먼지가 쌓이거나 진동이 발생할 수 있는 장소에서는 본 기기를 사용하지 마십시오. 이를 준수하지 않을 경우 기기의 패널이 변형되고 내부 구성부품이 오작동을 일으키거나 작동 상태가 불안정해질 수 있습니다.
- 최대한 다른 전자장치로부터 멀리 본 기기를 설치하십시오. 본 기기의 디지털 신호가 다른 전자장치에 지장을 줄 수 있습니다.

연결

- 외부 기기를 연결하는 경우 각 기기에 대한 설명서를 속지하고 해당 지침에 따라 연결해야 합니다. 지침에 따라 기기를 올바르게 취급하지 않을 경우 오작동 문제가 발생할 수 있습니다.

취급

• 본 기기에 비닐, 플라스틱 또는 고무 제품을 올려놓지 마십시오. 이를 준수하지 않을 경우 본 기기의 패널이 변색되거나 변현될 수 있습니다.
  (기기 운송 중이나 급속 가열 또는 냉각 시와 같이) 외부 온도가 크게 변해 기기 안에서 불방울이 맺힌 수 있는 경우 전원을 켜지 않은 상태로 기기를 몇 시간 동안 그대로 두어 완전히 말린 후 사용해 주십시오. 물방울이 맺힌 상태에서 기기를 사용하면 오작동 문제가 발생할 수 있습니다.

유지보수

- 기기를 닭을 때는 부드럽고 마른 천을 사용하십시오. 벤진 또는 시너와 같은 화학약품, 세정제 또는 화학성 세적용 천을 사용하면 변색 또는 변형될 수 있습니다.

정보

본 사용설명서에 수록된 내용 관련 정보

-본사용설명서에수록된그림및화면은설명용도로만사용됩니다
·본사용설명서에 기재된 회사명과 제품명은 각 회사의 상표 또는 등록 상표입니다
- 소프트웨어는 사전 예고 없이 수정 및 업데이트할 수 있습니다.

본 장치를 사용하기 전에 제공된 소책자 “안전 지침서”를 읽으십시오.

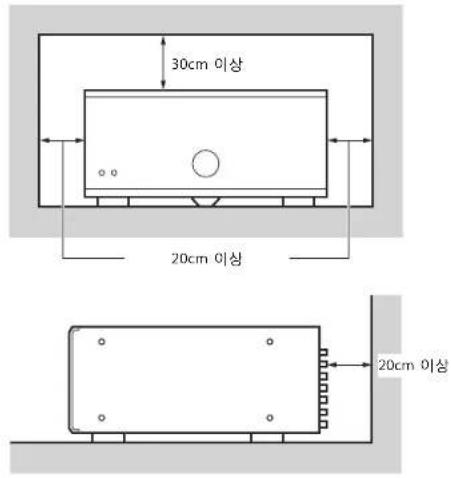

본 장치를 (직사광선, 열기, 진동, 먼지, 습기 또는 추위를 피하여) 통풍이 잘되고, 서늘하고, 건조하고, 깨끗한 곳에 설치하십시오. 본 장치를 기준로 상단에서 30cm 이상, 좌측 및 우측에서 20cm, 뒷면에서 20cm의 통풍 공간을 마련하십시오.

30cm 이상 20cm 이상 20cm 이상

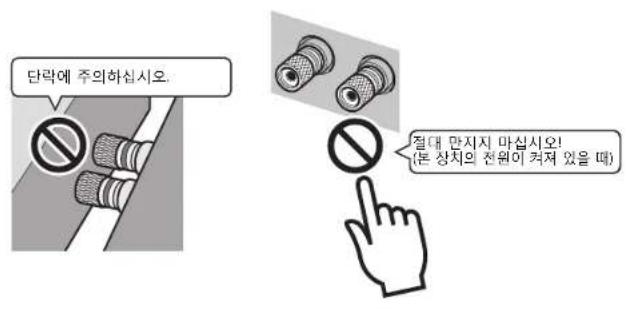

본 장치는 외피가 없는 금속 스피커 단자를 사용하므로 본 장치의 뒷면에 충분한 공간을 유지해야 합니다. 스피커 단자가 AV 략 등의 금속 부분에 땇을 경우 본 장치는 단락되고 손상됩니다.

또한 감전의 원인이 될 수 있으므로 본 장치의 전원이 켜져 있을 때는 스피커 단자를 절대 만지지 마십시오.

단락에 주의하십시오. 절대 만지지 마십시오! (논 상치의 전원이 쳐져 있을 때)

본 장치에는 볼륨 조절 장치가 없습니다. 따라서 본 장치에 볼륨 조절이 가능한 특정 장치(예: 프리 앤프)를 연결해야 합니다. 볼륨 조절 기능이 없 특정 장치(예: CD 플레이이)를 본 장치에 바로 연결한 경우 볼륨이 지나치게 커지게 되어 본 장치 또는 스피커를 손상시킬 수 있습니다.

목차

부속품 133

특징 134

부품 명칭 및 기능 135

전면 패널 135

후면 패널 136

연결 138

스피커 연결 139

전원 케이블 연결 140

장치 켜기/丑기 140

기타 기능 141

자동으로 짐치 끄기(자동 대기 기능)....141

전원 표시등을 흐리게 하기 141

다른 장치 조작과 연계하여 징치 켜기(트리거 기능) 142

고급 스피커 구성 143

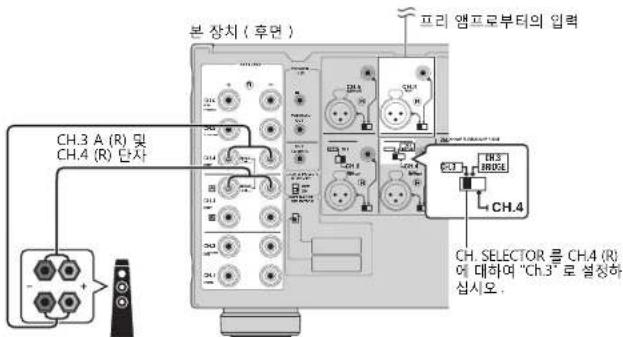

바이-앤프 연결을 지원하는 스피커 사용하기 143

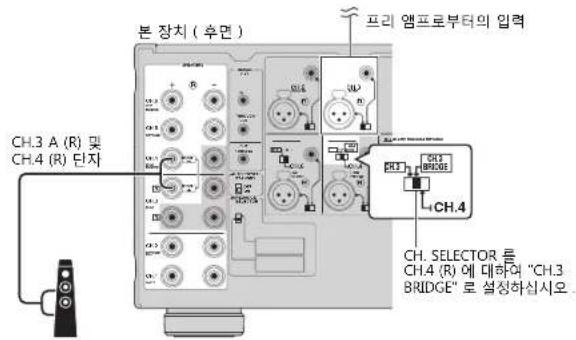

전면 스피커 간에 브릿지 연결 만들기 143

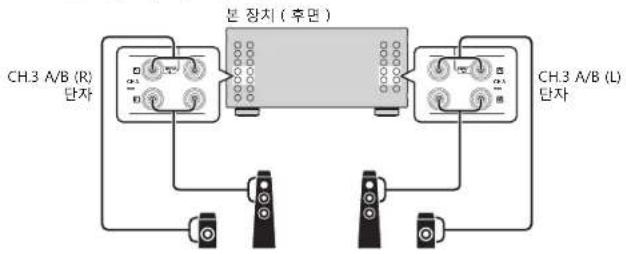

두 쌍의 전면 스피커 (SPEAKERS A/B) 사용하기 144

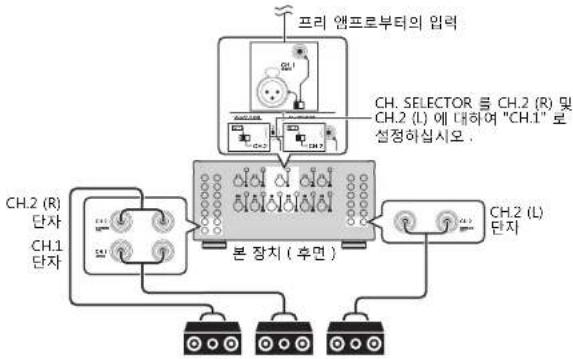

하나의 채널에 3 개의 스피커를 사용하기(멀티 스피커) 144

부록 145

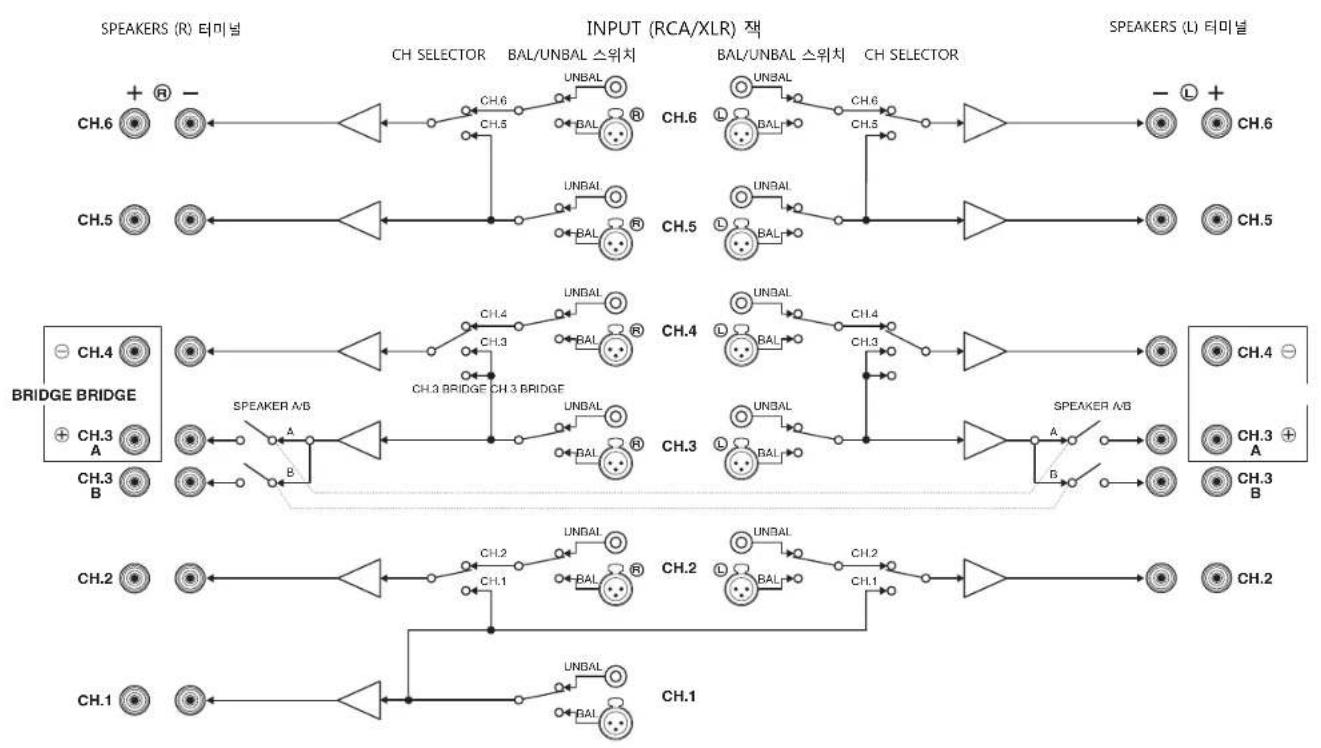

입리-출리 신호 경로 다이어그램 145

문제 해결 146

제품 사양 147

부속품

본 제품에 다음과 같은 부속품들이 모두 포함되어 있는지 확인하십시오.

□ 전원 케이블

*제공되는 전원 케이름은 구매 지역에 따라 다른 수 있습니다.

□시스템 제어 케이블

□사용 설명서

-제품 기능 향상을 위해 사양 및 모양은 통지 없이 변경될 수 있습니다.

· denotes 장치의 사용 및 기능 제한에 대한 주의 사항을 나타냅니다.

•고서는 태터리 사용에 대한 보충 설명을 나타냅니다.

특징

고품질 파워 앱프

■고출력/고음질 앱프(150W x 11채널)

이 장치는 최고 수준의 하이파이 오디오 장치에 사용되는 동일한 타임의 토로이달 트랜스를 사용하는 전원 공금 장치를 사용하며, 3 단계 달링턴 전류 피드백 회로가 있는 11 채널 파워 엠프를 제공합니다. 또한 금으로 도금된 스피커 커넥터는 최고금 품질로 고금 사운드를 전달합니다.

■밸런스 및 언밸런스 연결이 지원됩니다.

밸런스 (XLR) 및 언밸런스 (RCA) 입력 책은 모든 채널에 제공되며, 각 채널에 대해 독립적으로 선택할 수 있습니다.

벨런스 연결은 장치와 프리 멤프 사이의 케이블 연결에서 발생할 수 있는 외부 노이즈를 최소화하여 오디오 신호의 고총실도 전송을 보장합니다.

언밸런스 연결은 밸런스 전송에 가까운 충실도를 얻기 위해 지면 감지를 사용합니다.

■장치 성능의 잠재력을 최대화하는 새시 구조

새시는 고품질 파워 앱프의 잠재력을 최대한 발휘할 수 있는 특별한 구조로 되어 있습니다.

-대칭형 파워 앱프 설계
-알루미늄 전면 패널 및 측면 패널
• A.R.T. 를 활용한 매우 안정된 발 (공진 방지 기술)

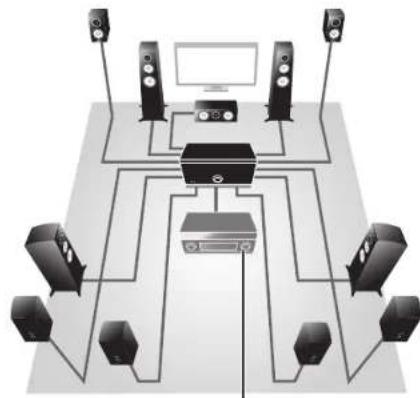

동일한 사양의 파워 앱프가 11 개 채널 모두에 제공되므로 최대 11 개 채널의 흡 시어터 설정뿐만 아니라 멀티 름 시스템 또는 사용자의 필요에 맞는 다른 스피커 구성에 이 장치를 사용할 수 있습니다.

■바이 앱프 연결 / 브리지 연결 및 멀티 스피커 재생 지원

이 장치는 프리 엠프에서 추가 케이블을 연결하지 않고 도 바이 엠프 연결 / 브리지 연결 또는 멀티 스피커 연결을 사용할 수 있는 채널 셀렉터 기능을 제공합니다. CH.3 및 CH.4 스피커 터미널 모두에서 CH.3 입력 신호를 출력하여 고음질 바이 엠프 드라이브를 구현하거나 전면 스피커를 연결하여 고출력 사운드를 즐길 수 있습니다. CH.1, CH.2 (I) 및 CH.2 (R) 에 연결된 3 개의 스피커에서 CH.1 (모노럴) 입력 신호를 출력할 수도 있습니다.

■프리 앱프 (트리거 기능)에서 장치의 전원을 전환하십시오.

장치는 AV 프리 멘프 (TRIGGER IN) 와 같은 트리거 기능을 지원하는 다른 장치의 전원 전한 조작과 동기회되어 자체 전원 상태를 전환할 수 있습니다. TRIGGER IN 책의 입력 신호는 종속 연결을 변경하지 않고 출력하여 Yamaha 서브우퍼 (THROUGH OUT) 와 같은 다른 장치의 전원을 전환할 수도 있습니다. 또한 장치의 전원이 전환될 때 (TRIGGER OUT) 다른 상치를 동기화하여 전환할 수 있으므로 동기화된 전원 전환으로 다양한 시스템을 설정할 수 있습니다.

부품 명칭 및 기능

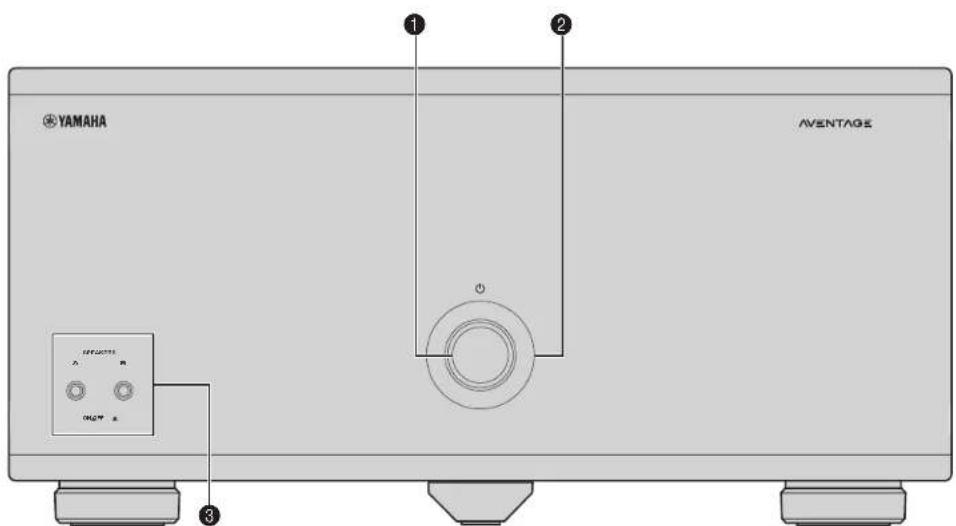

전면 패널

YAMAHA AVENTAGE

①(전원)키

본 장치를 켜거나 끝니다 (p.140).

②전원 표시등

장치가 켜질 때 점등됩니다

표시듯이 깜박이면 보호 희로가 확성환되 것입니다.자세한

내용은 "문제 해결"(p.146)을 참조하십시오.

-전원 표시등 (p.141)을 흐리게 조정할 수 있습니다.

③SPEAKERS A/B 키

CH.3 A/B 터미널에 연결된 스피키를 켜고 ꁝ니다 (p.144).

!

• 두 스피커 (A 및 B) 는 기본 설정으로 끼져 있습니다. 키를 눌러 사용하려는 스피커를 EQUIPMENT.
  -동시에 CH.3 A/B 단지에 연결된 두 씨의 스피커를 사용하는 경우 8 Ω 스피커를 사용하고 IMPEDANCE SELECTOR 를쪽 위치 (p.139) 로 설정하십시오.

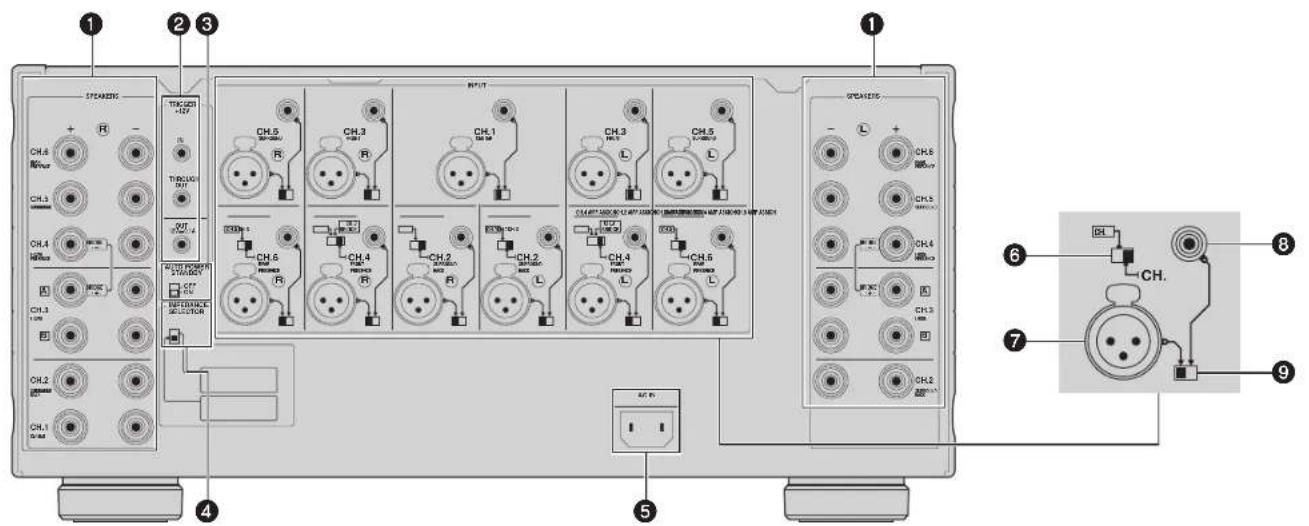

후면 패널

연결하거나 스위치 및 / 또는 셀렉터를 조작하기 전에 AC 벽면 콘센트에서 장치의 전원 케이블을 분리하십시오.

①SPEAKERS 터미널

스피커에 연결합니다(p.139).

②TRIGGER 책

트리거 기능을 지원하는 장치를 연결하는 데 사용됩니다 (p.142).

3 AUTO POWER STANDBY 스위치

자동 대기 기능 (p.141) 을 활성화 / 비활성화합니다.

IMPEDANCE SELECTOR

연결된 스피커에 따라 본 장치의 스피커 임피던스 설정을 변경합니다 (p.139).

⑤AC IN 잙

제공된 전원 케이블을 연결하는 데 사용됩니다 (p.140).

6CH. AMP ASSIGN

(CH.2, CH.4 및 CH.6 에만 해당)

바이 앱프 연결 및 브리지 연결 (p.143) 또는 멀티 스피커 연

길(p.144)을 적용할 때 CH.2, CH.4 또는 CH.6 앱프에 대한 오디오 소스 입력을 선택합니다.

⑦INPUT (XLR) 책

XLR 출력 책이 있는 프리 엠프 연결용 (p.138).

XLR 책을 사용하려면 해당 BAL/UNBAL 스위치를 "BAL" 로 설정합니다.

XLR 밸런스 케이블을 연결할 때는 핀을 맞춰서 딸짝하는 소리가 들릴 때까지 "수농" 커넥터를 삽입합니다.

XLR 켜런스 케이블 (수농)

- 기기에서 케이블을 분리할 때, 기기의 PUSH 버튼을 누른 상태에서 컨셔티를 뱔니다.

XLR 책에 대하여

- 기기의 XLR 책용 핀 배치는 아래와 같습니다. XLR 밸런스 케이 블을 연결하기 전에 프리 엠프의 사용설명서를 삼소하여 장치의 XLR 출력 책이 핀 배치와 호환이 되는지 확인하십시오.

INPUT (RCA) 잡

RCA 출력 책이 있는 프리 엠프 연결용 (p.138). RCA 책을 사용하려면 해당 BAL/UNBAL 스위차로 설정합니다.

RCA 케이블 RCA 쇼트 핀

!

- 연결하기 전에 INPUT (RCA) 책에 연결된 RCA 쇼트 판을 제거하십시오. 우발적으로 작은 부품을 삼월 수 있는 어린 아이가 접근하기 어려운 곳에 보관하십시오. - 노이즈 오염으로부터 보호하러면 INPUT (RCA) 책을 사용하지 않을 때 RCA 쇼트 판을 연결하는 것이 좋습니다.

BAL/UNBAL 스위치

각 채널에 대해 XLR 입력과 RCA 입력 간을 전환합니다 (p.138).

연결

주의

·연결하거나 스위치 및 / 또는 셀릭터를 조직하기 전에 AC 벽면 콘센트에서 장치의 전원 케미블을 분리하십시오.

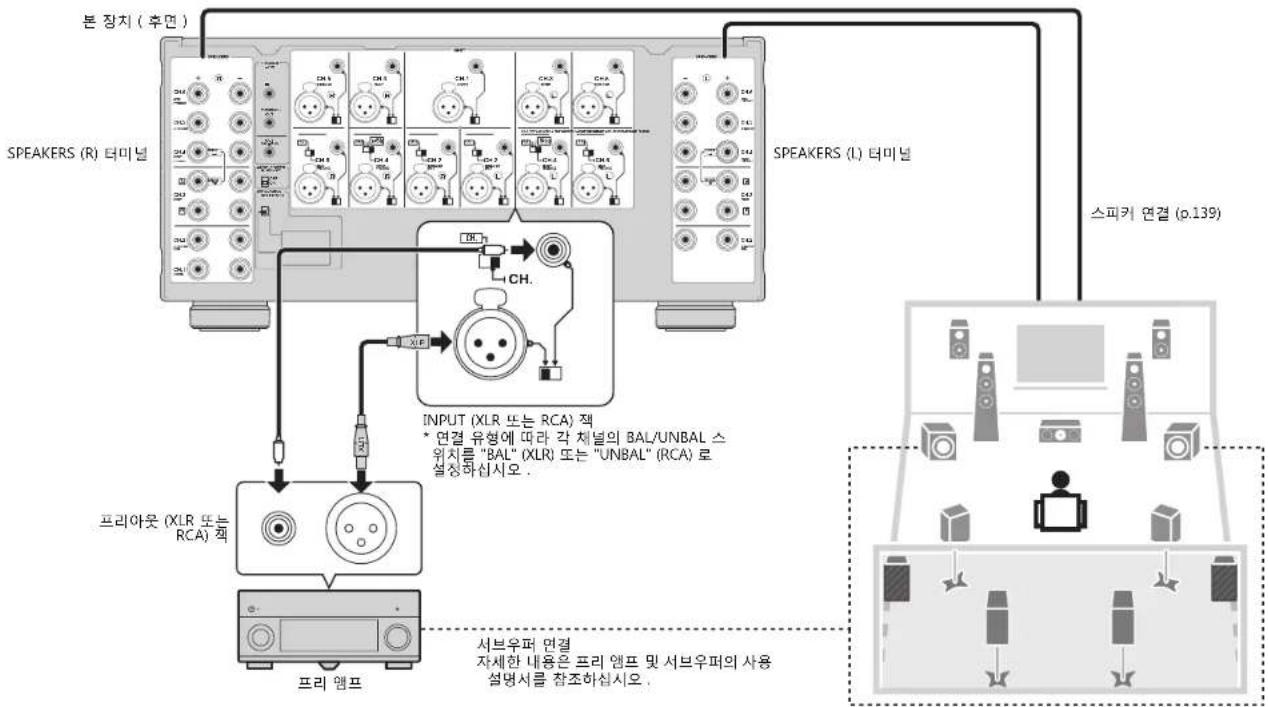

프리 앱프 및 스피커를 본 장치에 연결하십시오.

프리 엠프를 연결하려면 프리 엠프에서 사용할 수 있는 출력 책에 따라 XLR 밸런스 케이블(밸런스 연결용) 또는 RCA 언밸런스 케이블(언밸런스 연결용)을 각 채널에 사용하십시오.

스피커 연결

■스피커 임피던스에 대한 주의

본 장치는 다음과 같은 스피커 임피던스를 지원합니다.

- CH.3 A/B: 4 Ω 이상 (CH.3 A 및 CH.3 B를 동시에 사용할 때는 8 Ω 이상)

•BRIDGE 연결: 8 Ω 이상

-다른 체널: 6 Ω 이상

장치에 연결된 스피커에 따라 IMPEDANCE SELECTOR 를 위 / 아래 위치로 설정하십시오

상단 위치

스피커 시스템이 다음 중 하나에 해당하면 이 옵션을 선택하십시오.임피던스가 8 Ω (4 Ω 이상) 미만인 스피커를 CH.3 A 또는 CH.3 B 티미널에 연결할 때-th사에 CH.3 A/B 단자에 연결된 두 쌍의 스피커를 사용하는 경우 (CH.3 A 및 CH.3 B 모두에 8 Ω 스피커를 사용할 것)-th사에 8 Ω 이상의 스피커를 CH.3 A 단지와 CH.4 단자에 모두 연결하는 경우.임피던스가 8 Ω 미만 (6 Ω 이상) 인 스피커를 CH.3 A 또는 CH.3 B 단자에 연결할 때

( 기본 설정 )

■스피커 케이블 연결

스피커 케이블에는 두 개의 전선이 있습니다. 하나는 본 장치와 스피커의 음극 (-) 단자에 연결하기 위한 것이고 다른 하나는 양극 (+) 단자에 연결하기 위한 것입니다. 혼동 예방 목적으로 전선 색상이 다르게 되어 있을 경우 검정색 전선을 음극 단자에 연결하고 다른 전선을 양극 단자에 연결해야 합니다.

①스피커 케이블의 끝에서 절연체를 약 10mm 정도 제거하고 외피가 벗겨진 케이블 전선을 모아서 단단히 꼬아줍니다.
②스피커 단자를 품니다.
③외피가 벗겨신 케이블 선선을 단자 옆 ( 상단 왼쪽 또는 하단 오른쪽 ) 의 툈에 끼います.
④단자를 조이십시오.

바나나 플러그의 사용

(미국,캐나다,중국,타이완 및 호주 모델에만 해당)

①스피커 단자를 조입니다.
②바나나 플러그를 단자 끝에 꽃습니다.

Y형러그 커넥터 사용

①스피커 단자를 품니다.
②Y 형 리그 커넥터를 노브와 단자의 기저부 사이에 있는 흙에 삽입하십시오.
③단자른 조이십시오.

다음과 같은 크기의 Y 형 러그들 사용하십시오. 6.5 mm 이상

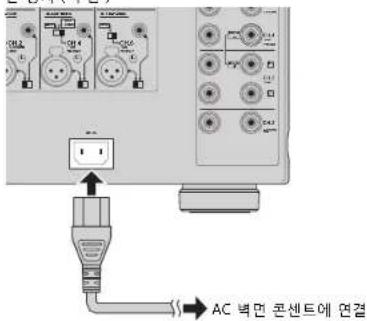

전원 케이블 연결

모든 연결 및 스위치 조작을 완료한 후 제공된 AC 전원 케이블을 본 장치에 연결하고 다시 AC 벽면 콘센트에 연결하십시오.

본 장치(후면)

AC 백면 콘센트에 연결

장치 켜기 / 끄기

(전원) 키를 눌러 본 장치를 켜고 ꀁ니다. 본 장치가 켜지면 전원 표시등이 켜집니다.

본 징치 (전면) ○ (전원)

- 외부 장치가 TRIGGER IN 책에 연결되면 Ⓐ (전원)을 누른 후에 장치가 대기 모드로 설정됩니다. 외부 장치를 키면 트리거 기능 (p.142) 에 의해 장치가 자동으로 커집니다.

기타 기능

자동으로 장치 끄기(자동 대기 기능)

장치가 켜진 후 8 시간이 지나면 장치는 자동으로 대기 모드로 전환됩니다. 자동 대기 기능을 비활성화하려면 AUTO POWER STANDBY 스위치를 "OFF" 로 설정하십시오.

-자동 대기 기능은 재생이 진행 중인 경우에도 작동합니다

- 시스텐 제어 케이블이 TRIGGER IN 책에 연결되어 있으면 자동 대기 기능이 훌성화되어 있어도 작동하지 않습니다.

전원 표시등을 흐리게 하기

장치 전면 패널의 전원 표시등을 흐리게 조정할 수 있습니다.

- 외부 장치가 TRIGGER IN 책에 연결되어 있을 때 다음 절차를 수행하기 전에 커십시오.

①장치가 켜져 있으면 ⏻ (전원) 키를 늘러 전원을 꽢니다.

②3 초 이내에 ⏻(전원) 키름 세 번 누릅니다.

전원 표시등이 어두워집니다.

•조광기든 취소하려면 절차를 다시 수행하십시오.

-전원 케이름을 뽑으면 조광기가 취소됩니다.

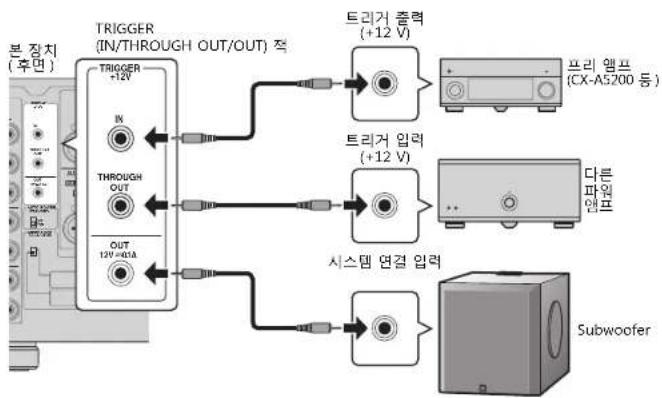

다른 장치 조작과 연계하여 장치 켜기(트리거 기능)

트리거 기능은 다른 장치의 작동과 함께 본 장치의 전원을 제어하거나 본 장치의 켜기 / 吸기와 함께 다른 장치의 전원을 제어할 수 있습니다. 트리거 기능을 지원하는 파워 앱프 또는 Yamaha 서브우퍼를 사용하는 경우 제공된 시스템 제어 케이블을 사용하여 장치를 TRIGGER 책에 연결하여 트리거 기능을 사용할 수 있습니다. 사용 목적에 따라 장지를 다음 TRIGGER 책 중 하나에 연결하십시오.

IN 책 :

트리거 출력 기능을 지원하는 장치 (예:프리 앱프) 연결용. 귀하의 장치를 켜거나 고면 본 장치가 자동으로 켜지거나 끼집니다 (대기).

·이 기능은 본 장치의 Ⓐ (전원) 이 켜져 있을 때만 (누름) 사용할 수 있습니다

THROUGH OUT 책 :

이 책은 IN 책에서 입력되는 신호를 출력합니다. 트리거 입력 기능을 지원하는 장치 (예: 다른 파워 에프) 를 연결하면 IN 책에 연결된 장치를 켜거나 꿈으로써 귀하의 장치가 자동으로 켜지거나 깨집니다.

OUT 책

드리거 입력 기능을 지원하는 장치 (예 : 서브 우퍼) 연결용. 본 장치를 켜거나 꼬면 (대기) 귀하의 장치가 자동으로 켜지거나 꺼집니다.

- 여러 장치를 TRIGGER 색에 연결하려면 시중에서 구할 수 있는 모노럴 미니 플러그 케이블을 준비해야 합니다.

고급 스피커 구성

주의

-머민 연결을 하거나 스위치를 조직하기 전에 AC 벽면 콘센트에서 장치의 전원 케이름을 분리하십시오.

바이- 앱프 연결을 지원하는 스피커 사용하기

바이 앱프 연결을 지원하는 스피커를 사용하여 더욱 고품질의 음향을 구현하려면 CH. SELECTOR 설정을 변경하고 스피커를 SPEAKERS 단자의 해당 쌍에 연결합니다.

(예)

CH.3(R)에 대한 바이 앱프 연결을 지원하는 스피커 사용하기

본 장치 (후면) 프리 앱프로부터의 입력 CH.3 A (R) 및 CH.4 (R) 단자 CH.4 CH.3 SELECTOR 린 CH.4 (R) 에 대하여 "ch.3" 로 별칭하 십시오.

CH.4 (R) 에 대하여 CH. SELECTOR 를 "CH.3" 으로 설정함으로써 CH.3 (R) 입력 신호는 CH.3 A (R) 및 CH.4 (R) 스피커 단차 모두에서 출력됩니다. 이 경우 CH.4 (R) 입력은 사용되지 않습니다.

주의

- 바이 애프를 연결하기 전에 서브우퍼와 트위티를 연결하는 브레킷이나 케이블을 모두 빼십시오. 세부 시참은 스피커 사용 설명서를 참조하십시오. 바이 - 애프를 연결하지 않을 경우 스피커 케이블을 연결하기 전에 반드시 브레킷이나 케이블을 연결해야 합니다.

전면 스피커 간에 브릿지 연결 만들기

전면 스피커를 브리지로 연결하여 고출력 사운드를 즐길 수 있습니다

브리지 연결을 만들어면 CH. SELECTOR 를 CH.4 (L/R) 에 대하여 "CH 3 BRIDGE" 로 설정한 다음 스피커를 CH.3 A (L/R) 및 CH.4 (L/R) 스피커 단자에 연결하십시오.

본 장치 (후면) 프리 엠프로부터의 입력 CH.3 A (R) 및 CH.4 (R) 단자 CH.4 CH. SELECTOR 름 CH.4 (R) 에 대하여 "CH.3 BRIDGE" 로 설정하십시오.

주의

- 브러지 연결을 사용하는 경우 CH.3 A 및 CH4 의 - 단지뿐만 아니라 CH.3 B 의 +/- 단지는 사용할 수 없습니다.

두 쌍의 전면 스피커 (SPEAKERS A/B) 사용하기

두 쌍의 전면 스피커를 CH.3 A/B 단자에 연결하는 경우 SPEAKERS A/B 를 눌러 사용할 전면 스피커를 전환할 수 있습니다.

- 동시에 CH.3 A/B 단자에 연결된 두 땅의 스피커를 사용하는 경우 8 Ω 스피커를 사용하고 IMPEDANCE SELECTOR 를 위쪽 위치 (p.139) 로 설정하십시오.

하나의 채널에 3 개의 스피커를 사용하기(멀티 스피커)

CH.1 오디오 신호 (예 : 센터 채널 신호 등) 를 재생할 때 3 개의 스피커를 사용하려면 CH. SELECTOR 설정을 변경하고 스피커를 CH.1 및 CH.2 (L/R) 에 연결하십시오.

부록

입력-출력 신호 경로 다이어그램
    subgraph_Speaker_Rs["Speakers (R) 터미널"]
        CH6["CH.6"] --> CH6out["+ R -"]
        CH5["CH.5"] --> CH5out["+ R -"]
        CH4["BRIDGE BRIDGE"] --> CH4out["+ R -"]
        CH3A["CH.3 A"] --> CH3B["CH.3 B"]
        CH2A["CH.2"] --> CH2B["CH.2 A"]
        CH1A["CH.1"] --> CH1B["CH.1 B"]
    end

    subgraph_Input_Rs["INPUT (RCA/XLR) 잡"]
        CH6out["CH.6"] --> CH6outout["CH.6"]
        CH5out["CH.5"] --> CH5outout["CH.5"]
        CH4out["CH.4"] --> CH4outout["CH.4"]
        CH3Aout["CH.3 A"] --> CH3Bout["CH.3 B"]
        CH2Aout["CH.2"] --> CH2Bout["CH.2 A"]
        CH1Aout["CH.1"] --> CH1Bout["CH.1 B"]
    end

    subgraph_Speaker_Ls["Speakers (L) 터미널"]
        CH6out --> Speaker_Ls["- L +"]
        CH5out --> Speaker_Ls["- L +"]
        CH4out --> Speaker_Ls["- L +"]
        CH3Aout --> Speaker_Ls["- L +"]
        CH2Aout --> Speaker_Ls["- L +"]
        CH1Aout --> Speaker_Ls["- L +"]

    end

    CH6out --> BAL_UNBAL_1["BAL/UNBAL 스위치"]
    BAL_UNBAL_1 --> BAL_UNBAL_2["BAL/UNBAL 스위치"]
    BAL_UNBAL_2 --> BAL_UNBAL_3["BAL/UNBAL 스위치"]
    BAL_UNBAL_3 --> BAL_UNBAL_4["BAL/UNBAL 스위치"]
    BAL_UNBAL_4 --> BAL_UNBAL_5["BAL/UNBAL 스위치"]
    BAL_UNBAL_5 --> BAL_UNBAL_6["BAL/UNBAL 스위치"]
    BAL_UNBAL_6 --> BAL_UNBAL_7["BAL/UNBAL 스위치"]
    BAL_UNBAL_7 --> BAL_UNBAL_8["BAL/UNBAL 스위치"]
    BAL_UNBAL_8 --> BAL_UNBAL_9["BAL/UNBAL 스위치"]
    BAL_UNBAL_9 --> BAL_UNBAL_10["BAL/UNBAL 스위치"]
    BAL_UNBAL_10 --> BAL_UNBAL_11["BAL/UNBAL 스위치"]
    BAL_UNBAL_11 --> BAL_UNBAL_12["BAL/UNBAL 스위치"]
    BAL_UNBAL_12 --> BAL_UNBAL_13["BAL/UNBAL 스위치"]
    BAL_UNBAL_13 --> BAL_UNBAL_14["BAL/UNBAL 스위치"]
    BAL_UNBAL_14 --> BAL_UNBAL_15["BAL/UNBAL 스위치"]
    BAL_UNBAL_15 --> BAL_UNBAL_16["BAL/UNBAL 스위치"]
    BAL_UNBAL_16 --> BAL_UNBAL_17["BAL/UNBAL 스위치"]
    BAL_UNBAL_17 --> BAL_UNBAL_18["BAL/UNBAL 스위치"]
    BAL_UNBAL_18 --> BAL_UNBAL_19["BAL/UNBAL 스위치"]
    BAL_UNBAL_19 --> BAL_UNBAL_20["BAL/UNBAL 스위치"]
    BAL_UNBAL_20 --> BAL_UNBAL_21["BAL/UNBAL 스위치"]
    BAL_UNBAL_21 --> BAL_UNBAL_22["BAL/UNBAL 스위치"]
    BAL_UNBAL_22 --> BAL_UNBAL_23["BAL/UNBAL 스위치"]
    BAL_UNBAL_23 --> BAL_UNBAL_24["BAL/UNBAL 스위치"]
    BAL_UNBAL_24 --> BAL_UNBAL_25["BAL/UNBAL 스위치"]
    BAL_UNBAL_25 --> BAL_UNBAL_26["BAL/UNBAL 스위치"]
    BAL_UNBAL_26 --> BAL_UNBAL_27["BAL/UNBAL 스위치"]
    BAL_UNBAL_27 --> BAL_UNBAL_28["BAL/UNBAL 스위치"]
    BAL_UNBAL_28 --> BAL_UNBAL_29["BAL/UNBAL 스위치"]
    BAL_UNBAL_29 --> BAL_UNBAL_30["BAL/UNBAL 스위치"]
    BAL_UNBAL_30 --> BAL_UNBAL_31["BAL/UNBAL 스위치"]
    BAL_UNBAL_31 --> BAL_UNBAL_32["BAL/UNBAL 스위치"]
    BAL_UNBAL_32 --> BAL_UNBAL_33["BAL/UNBAL 스위치"]
    BAL_UNBAL_33 --> BAL_UNBAL_34["BAL/UNBAL 스위치"]
    BAL_UNBAL_34 --> BAL_UNBAL_35["BAL/UNBAL 스위치"]
    BAL_UNBAL_35 --> BAL_UNBAL_36["BAL/UNBAL 스위치"]
    BAL_UNBAL_36 --> BAL_UNBAL_37["BAL/UNBAL 스위치"]
    BAL_UNBAL_37 --> BAL_UNBAL_38["BAL/UNBAL 스위치"]
    BAL_UNBAL_38 --> BAL_UNBAL_39["BAL/UNBAL 스위치"]
    BAL_UNBAL_39 --> BAL_UNBAL_40["BAL/UNBAL 스위치"]
    BAL_UNBAL_40 --> BAL_UNBAL_41["BAL/UNBAL 스위치"]
    BAL_UNBAL_41 --> BAL_UNBAL_42["BAL/UNBAL 스위치"]
    BAL_UNBAL_42 --> BAL_UNBAL_43["BAL/UNBAL 스위치"]
    BAL_UNBAL_43 --> BAL_UNBAL_44["BAL/UNBAL 스위치"]
    BAL_UNBAL_44 --> BAL_UNBAL_45["BAL/UNBAL 스위치"]
    BAL_UNBAL_45 --> BAL_UNBAL_46["BAL/UNBAL 스위치"]
    BAL_UNBAL_46 --> BAL_UNBAL_47["BAL/UNBAL 스위치"]
    BAL_UNBAL_47 --> BAL_UNBAL_48["BAL/UNBAL 스위치"]
    BAL_UNBAL_48 --> BAL_UNBAL_49["BAL/UNBAL 스위치"]
    BAL_UNBAL_49 --> BAL_UNBAL_50["BAL/UNBAL 스위치"]

문제 해결

본 장치가 올바르게 작동하지 않을 경우에는 아래의 표를 참조하십시오

사용자에게 발생한 문제가 아래의 표에 없거나 아래의 설명이 도움이 되지 않을 경우 본 장치를 끄고 전원 케이블을 분리한 다음 가까운 Yamaha 지정 판매점이나 서비스 센터에 연락하십시오.

먼저 다음을 확인하십시오

①본 장치 및 다른 장치 (예:프리 앱프 등) 의 전원 케이블이 AC 벽면 콘센트에 단단히 연결되어 있습니다.
②본 장치 및 다른 장치 (예:프리 앱프 등) 가 켜져 있습니다.
③각 케이블의 커넥터가 각 장치의 책에 단단히 꽃혀 있습니다.

문제 원인 해결
전원이 켜지지 않습니다.	보호 회로가 세 번 연속해서 작동되었습니다. 본 장치가 이 상태에 있을 때 본 장치의 전원 표시등이 갈박입니다.	안전 조치에 따라 전원을 커는 기능이 비활성회되어 있습니다. 가까운 Yamaha 판매점이나 서비스 센터에 문의하여 수리를 요청하십시오.
	외부의 전기 중격 ( 번개 및 강한 정전기 등 ) 이나 전원 전압의 강하로 인해 내부 마이크로컴퓨터의 작동이 멈혔습니다.	전원 케이블을 AC 벽면 콘센트에서 뺔다가 다시 깁으십시오.
	외부 상치가 TRIGGER (IN) 책에 연결되었습니다.	본 장치의 ⏻ (power) 키를 누른 후 외부 장치를 켜십시오.
전원이 즉시 꺼집니다 ( 대기 모드 ).	스피커 케이블이 단락된 상태에서 본 장치가 키졌습니다.	각 스피커 케이블의 외피가 벗겨진 전선을 단단히 꼬아서 본 장치와 스피커에 다시 연결하십시오 (p.139).
	스피커 단자가 AV 략 등의 금속 부분과 접촉하기 때문에 장치가 단락되었습니다.	본 장치 뒤쪽에 충분한 공간을 확보하십시오 (p.132).
본 장치가 자동적으로 대기 모드가 됩니다 .	자동 대기 기능이 작동했습니다.	자동 대기 기능을 비활성화하려면 AUTO POWER STANDBY 스위치를 "OFF" 로 설정하십시오 (p.141).
	본 장치에 연결된 외부 장치의 불률이 너무 높아서 보호 회로가 활성화되었습니다.	외부 장치의 불률을 내려 주십시오.
	본 장치 내부의 온도가 너무 높아서 보호 회로가 활성화되었습니다.	장치를 환기가 잘되는 장소에 설치하고 장치 주위에 중분한 환기 공간을 두십시오 (p.132).
음향이 출력되지 않습니다.	BAL/UNBAL 스위치 설정이 올바르지 않습니다.	연결이 일치하도록 BAL/UNBAL 스위치 설정을 변경하십시오 (p.138).
특정 스피커에서 음향이 출력되지 않습니다.	CH 3 A/B 단자에 연결된 스피커가 꺼져 있습니다. SPEAKERS A/B 콑 눌러 스피커를 켜니다 (p.144).
	본 장치와 프리 앱프를 연결하는 XLR 밸런스 케이블 ( 또는 RCA 언밸런스 케이블 ) 에 결함이 있거나 장치와 스피커를 연결하는 스피커 케이블에 결함이 있습니다.	연결에 문제가 없는 경우 다른 케이블로 교체하십시오.
다른 채널의 사운드가 특정 스피커에서 출력됩니다.	CH SELECTOR 설정이 올바르지 않습니다.	CH SELECTOR 설정이 스피커 시스템과 일치하도록 변경하십시오 (p.143).

제품 사양

입력 책

• Audio

아날로그 RCA(언밸런스)×11

아날로그 XLR (벨런스) x 11 (1:GND, 2:HOT, 3:COLD)

출력 잡

• Audio

스피커 출력 x 11 ch

(13 단자: CH.1, CH.2[L/R], CH.3-A[L/R], CH.3-B[L/R],

CH.4[L/R] to CH.6[L/R])

기타 잙

- TRIGGER OUT x 1 (+12 V/0.1 A 최대)

- TRIGGER IN x 1 (+12 V 입력)

• TRIGGER THROUGH OUT x 1

오디오 부분

•정격 출력 전원 (2 채널 구동)

(20 Hz \~ 20 kHz, 0.06% THD, 6 Ω)

CH.1 170 W

CH.2 (L/R) 170 W

CH.3 (L/R) 170 W

CH.4 (L/R) 170 W

CH.5 (L/R) 170 W

CH.6 (L/R) 170 W

(20 Hz \~ 20 kHz, 0.06% THD, 8 Ω)

CH.1 150 W

CH.2 (L/R) 150 W

CH.3 (L/R) 150 W

CH.4 (L/R) 150 W

CH.5 (L/R) 150 W

CH.6 (L/R) 150 W

-정격 출력 전원 (2 채널 BRIDGE 구동)

• 최대 유효 출력 전원 (1 채널 구동, JEITA)

[중국,타이완,한국,아시아,브라질,중남미 및 일반 모델]

모든 채널, 1 kHz, 8 Ω....180 이상

-입력 감도/입력 임피던스

언벨런스 (1 kHz, 100 W/8 Ω) 1.0 V/47 kΩ

밸린스 (1 kHz, 100 W/8 Ω) 2.0 V/47 kΩ

• 최대 입력 신호

인밸런스 (1 kHz, 0.5% THD, 8 Ω)....1.3 V

밸런스 (1 kHz, 0.5% THD, 8 Ω) 2.6 V

- 주파수 응답 (10 Hz to 100 kHz) +0/-3 dB

- 총 고조파 왜곡 (70 W/8 Ω) 0.015% 이하

-신호-대-잡음비(IHF-A 네트워크)

(입력 단락 1 kΩ 레퍼런스 레벨 150 W/8 Ω)......116 dB 이상

- 잔류 잡음 (IHF-A 네트워크)

스피커 출력(입력 단락)60 μV 이하

-체널 분리(입력 5.1 kΩ 단락,1 kHz/10 kHz)

90/75 dB 이상

• 이득....29.1 dB

일반사항

· 전원

[미국 및 캐나다 모델] AC 120V, 60 Hz

[타이완,종남미 및 브라질 모델]

AC 110 \~ 120 V, 50/60 Hz

[중국 모델]...... AC 220 V, 50 Hz

[한국 모델]...... AC 220 V, 60 Hz

[호주 모델]AC 240 V,50 Hz

[영국,유럽 및 러시아 모델] AC 230 V,50 Hz

[아시아 및 일반 모델]AC220\~240V,50/60Hz

- 소비 전력....650 W

-대기 소비 전력 0.1 W(일반)

• 최대 소비 전력 (모든 채널 구동, 10% THD)

[타이완, 브라질, 아시아, 중남미 및 일반 모델]...... 1500 W

- 소비 전력 (신호 없음) 75 W (일반)

• 규격 (W x H x D) 435 x 211 x 464 mm
  *레그 및 돕출부 포함
  •무게 26.4 kg
  *제품 사양은 동지 없이 변경될 수 있습니다
