Caractéristiques	Détails
Type de produit	Point d'accès extérieur
Normes Wi-Fi	802.11n, 802.11g, 802.11b
Fréquence	2.4 GHz
Débit maximal	300 Mbps
Port Ethernet	1 port RJ45 10/100 Mbps
Alimentation	PoE (Power over Ethernet)
Plage de température de fonctionnement	-30°C à 70°C
Dimensions	24.8 x 6.5 x 4.5 cm
Poids	0.6 kg
Utilisation recommandée	Couverture Wi-Fi sur de longues distances, connexion de réseaux distants
Maintenance	Vérifier régulièrement les mises à jour du firmware, nettoyer les antennes
Sécurité	WPA/WPA2, filtrage MAC, contrôle d'accès
Garantie	2 ans

FOIRE AUX QUESTIONS - CPE510 TP-LINK

Comment configurer mon TP-LINK CPE510 pour la première fois ?

Connectez votre ordinateur au port Ethernet du CPE510. Ouvrez un navigateur et accédez à l'adresse IP par défaut 192.168.0.254. Connectez-vous avec les identifiants par défaut (admin/admin), puis suivez l'assistant de configuration.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Assurez-vous que votre ordinateur est connecté au CPE510 via un câble Ethernet. Vérifiez que l'adresse IP de votre ordinateur est dans le même sous-réseau que le CPE510 (par exemple, 192.168.0.x). Si nécessaire, réinitialisez le CPE510 en maintenant le bouton de réinitialisation enfoncé pendant 10 secondes.

Comment changer le mot de passe de mon réseau sans fil ?

Accédez à l'interface de configuration du CPE510, allez dans l'onglet 'Wireless' puis 'Wireless Security'. Modifiez le champ 'WPA/WPA2 Passphrase' pour définir un nouveau mot de passe, puis cliquez sur 'Save'.

Comment étendre la portée de mon réseau avec le CPE510 ?

Utilisez le mode 'Client' pour relier le CPE510 à un autre point d'accès. Ensuite, configurez le mode 'Access Point' pour créer un nouveau réseau sans fil étendu. Assurez-vous que le CPE510 est placé dans une zone avec une bonne réception du signal.

Que faire si mon CPE510 ne se connecte pas à Internet ?

Vérifiez votre connexion Internet et assurez-vous que le CPE510 est correctement configuré pour le mode (par exemple, 'Router' ou 'Bridge') que vous utilisez. Vérifiez également les paramètres WAN et assurez-vous que les informations de votre fournisseur d'accès Internet sont correctement saisies.

Comment mettre à jour le firmware de mon TP-LINK CPE510 ?

Accédez à l'interface de configuration du CPE510, allez dans l'onglet 'System Tools' puis 'Firmware Upgrade'. Téléchargez le dernier firmware depuis le site Web de TP-LINK, puis téléversez-le dans l'interface pour effectuer la mise à jour.

Mon CPE510 chauffe-t-il trop ? Est-ce normal ?

Un léger échauffement est normal lors du fonctionnement du CPE510. Assurez-vous qu'il est installé dans un endroit bien ventilé. Si l'appareil devient très chaud au toucher, envisagez de le déplacer dans un endroit plus frais.

Comment réinitialiser mon TP-LINK CPE510 aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation situé sur le CPE510 pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Le CPE510 prend-il en charge la gestion à distance ?

Oui, vous pouvez activer la gestion à distance dans l'interface de configuration sous l'onglet 'System Tools'. Assurez-vous de définir un port sécurisé pour éviter les accès non autorisés.

MODE D'EMPLOI CPE510 TP-LINK

Remarque: L'aspect des illustrations peut différer de celui du produit réel.

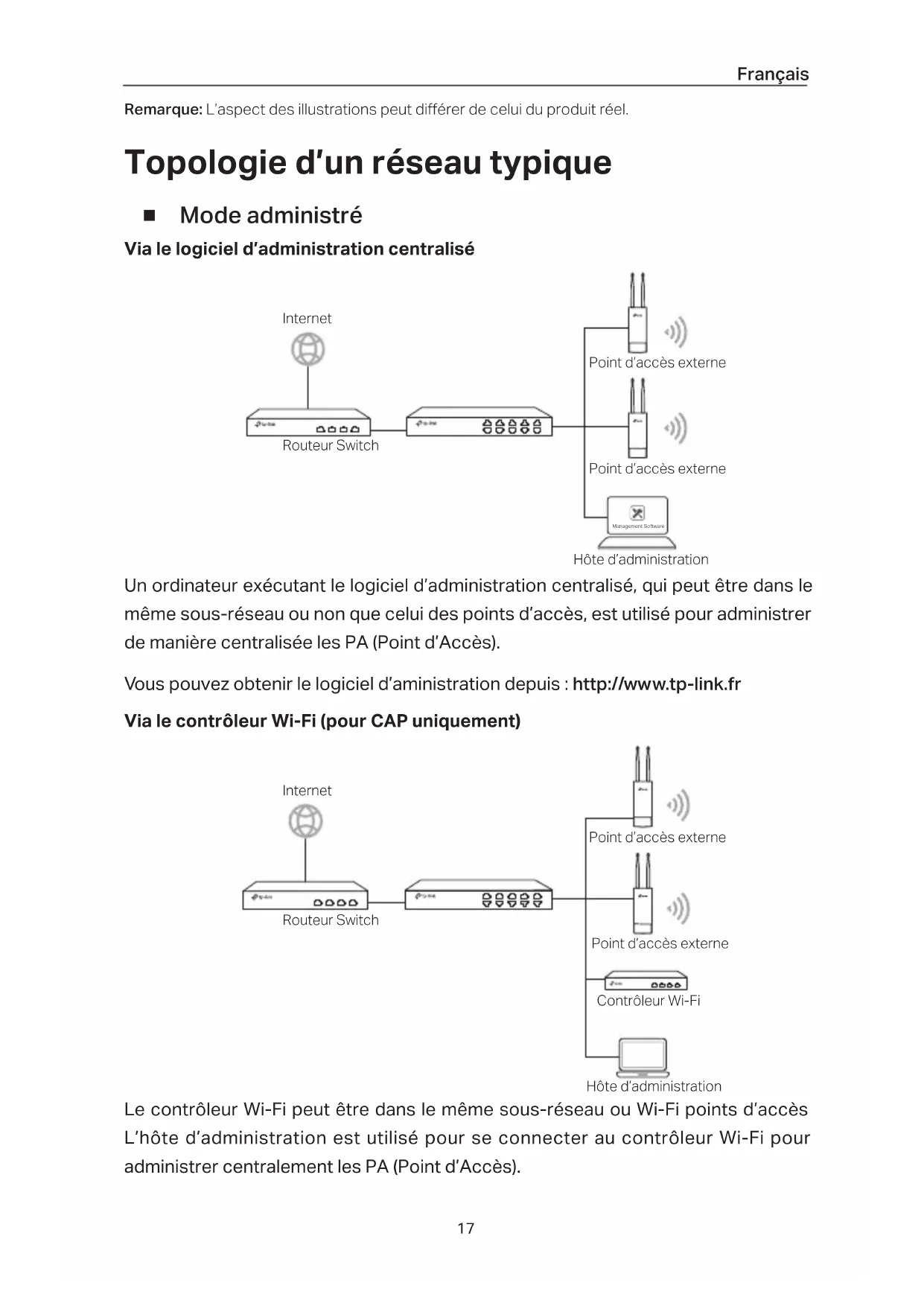

Mode administré

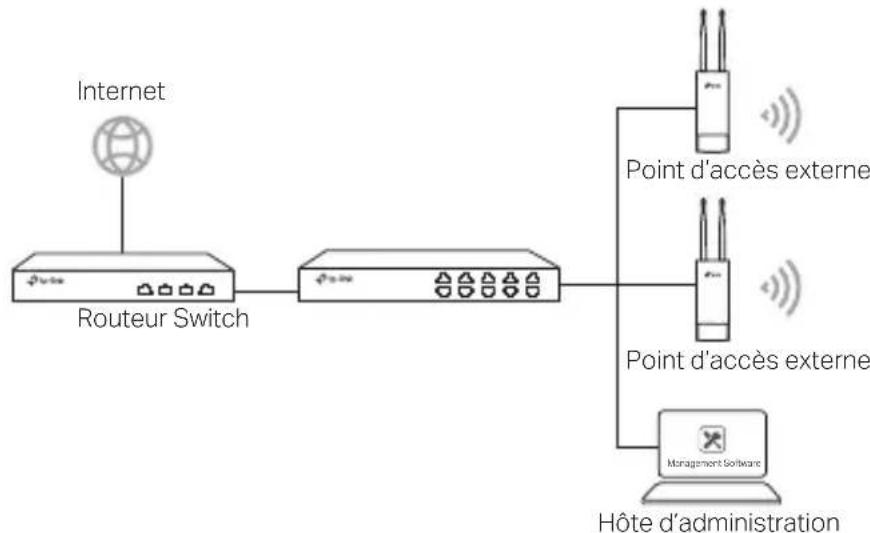

Via le logiciel d'administration centralisé

Un ordinateur exécutant le logiciel d'administration centralisée, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès).

Vous pouvez obtenir le logiciel d'administration depuis: http://www.tp-link.fr

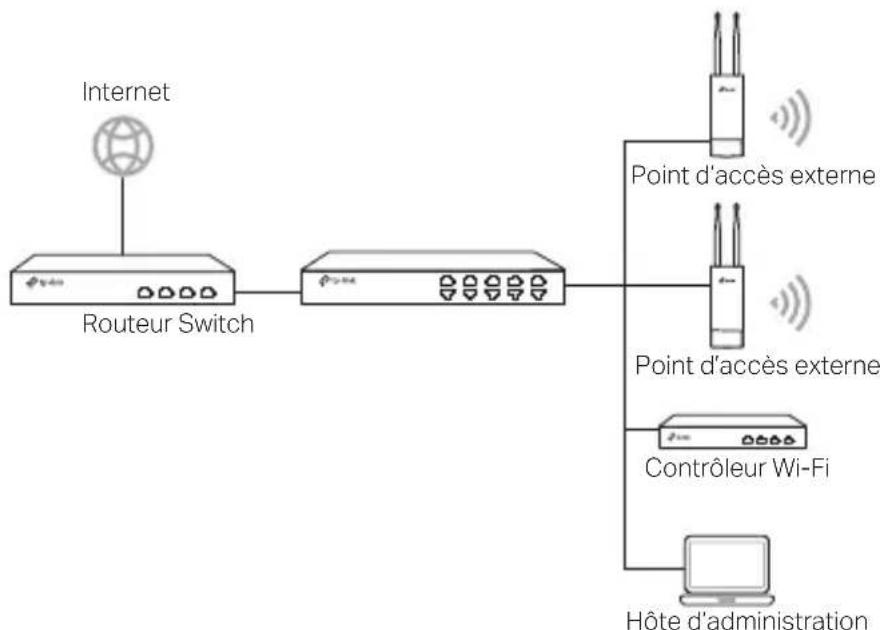

Via le contrôle Wi-Fi (pour CAP uniquement)

Le contrôleur Wi-Fi peut être dans le même sous-réseau ou Wi-Fi points d'accès. L'hôte d'administration est utilisé pour se connecter au contrôleur Wi-Fi pour administrer centralement les PA (Point d'Accès).

Mode autonome

Branchements

Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques

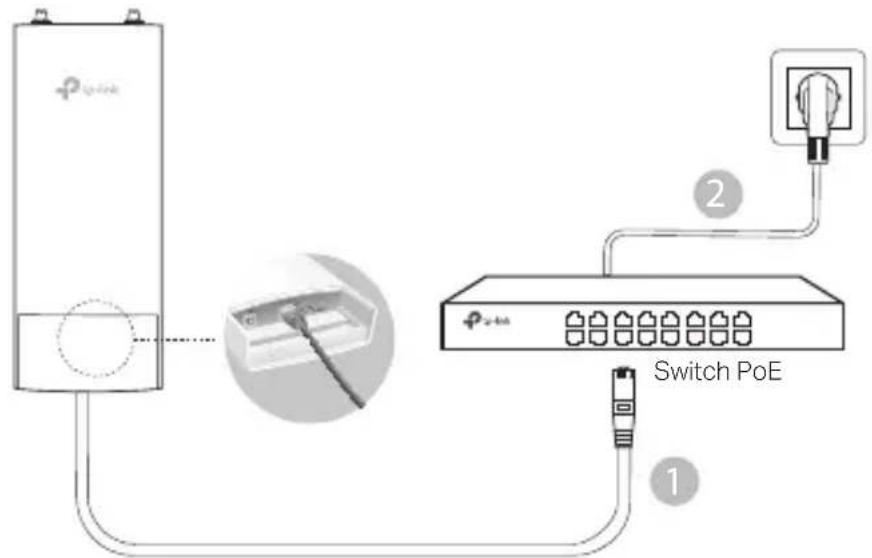

Via un switch PoE

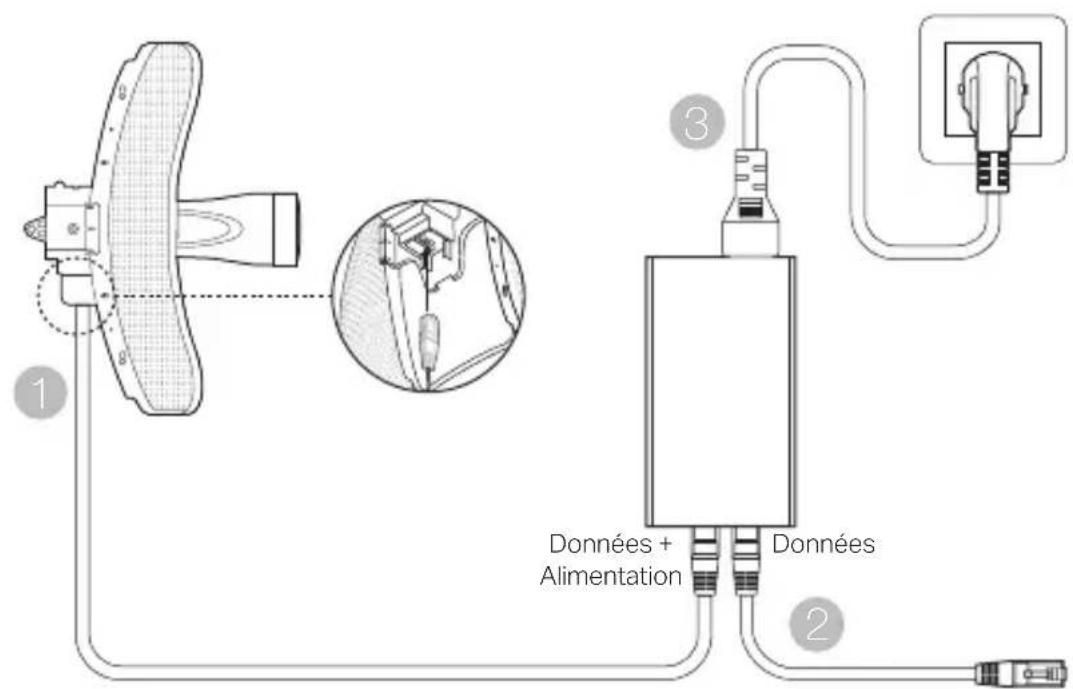

Via un adaptateur PoE

Fixation du point d'accès

Choisissez la méthode correspondant à votre besoin

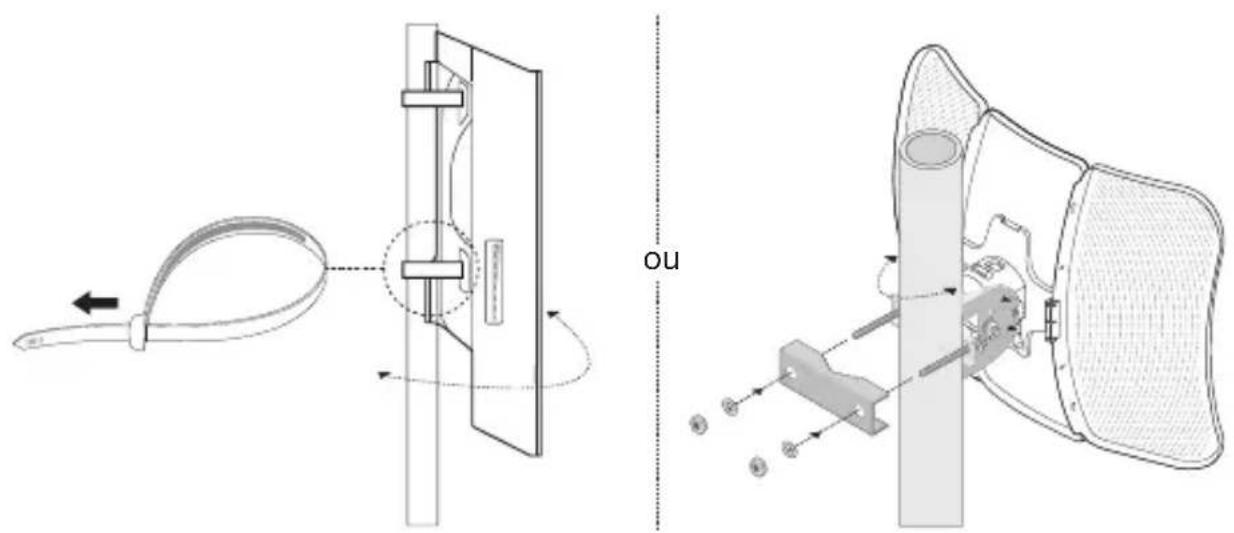

Fixation sur un mât

Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir

Fixation murale (pour les produits fournis avec une platine de montage)

Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage. Visser ensuite les antennes au point d'accès.

Fixation à une antenne (pour WBS)

Fixer le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches sur l'antenne et faire coulisser vers le bas jusqu'au verrouillage. Connecter antenne et point d'accès à l'aide des câbles fournis. Installer le capot de protection.

Mode administré

Pour configurer simultanément plusieurs points d'accès via le logiciel d'administration centralisé ou via un contrôleur Wi-Fi, reportez-vous au Mode d'emploi correspondant « Vous pouvez télécharger le Mode d'emploi depuis notre site http://www.tp-link.fr

Mode autonome

Pour configurer un point d'accès via sa page Web d'administration, suivez les étapes ci-dessous

1. Saisir l'adresse IP du point d'accès depuis la barre d'adresse d'un navigateur Web et validez par la touche Entrée

Remarque:

Pour un EAP, vous pouvez trouver son adresse IP depuis le serveur DHCP de votre réseau. - Pour les autres points d'accès, l'adresse IP par défaut est 192.168.0.254 et l'adresse IP de votre ordinateur doit être définie comme suit : 192.168.0.x ("x" pouvant prendre pour valeur un nombre compris entre 1 et 253).

1. Saisir admin dans les champs nom d'utilisateur et mot de passe pour vous connecter
2. Modifiez le nom d'utilisateur et le mot de passe par défaut pour remplacer les valeurs par défaut, puis commencez à configurer le point d'accès.

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud
• Ne pas tenter de démonter, réparer ou modifier l'appareil
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil
• Ne pas utiliser un chargeur différent de ceux recommandés
• Ne pas utiliser l'appareil dans les zones où les communications sans-fil sont interdites
• L'adaptateur doit être facilement accessible et se couvrir à proximité de l'équipement

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non-respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS

TP-Link garantit les matériels marqués TP-Link, conditionnés dans un emballage original, contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.
