CPE510 - Ponto de acesso TP-LINK - Manual de utilização gratuito

Tipo de produto	Ponto de acesso externo (CPE)
Marca	TP-Link
Modelo	CPE510
Dimensões	227 x 120 x 84 mm
Peso	2,4 kg (com suporte de montagem)
Alimentação	PoE (Power over Ethernet) via adaptador incluído
Frequência	2,4 GHz
Débito máximo	300 Mbps
Ganho da antena	13 dBi
Portas	1 porta Ethernet 10/100 Mbps
Modos de funcionamento	Autônomo, administrado via controlador Wi-Fi ou software centralizado
Fixação	Em mastro ou parede (placa incluída)
Segurança sem fio	WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise
Índice de proteção	IP65 (resistente às intempéries)
Manutenção	Limpar com um pano seco e macio. Não usar solventes.
Segurança de uso	Manter longe de água, fogo, umidade. Não desmontar.
Peças de reposição e reparabilidade	Não reparável pelo usuário. Contatar o suporte técnico.
Garantia	Garantia limitada TP-Link (duração indicada na embalagem)
Temperatura de operação	-30°C a 70°C

Perguntas frequentes - CPE510 TP-LINK

Como redefinir o CPE510 para as configurações de fábrica?

Mantenha pressionado o botão Reset por cerca de 10 segundos até o LED piscar. Solte, o dispositivo será reiniciado com os valores padrão.

Qual é o endereço IP padrão para acessar a interface de configuração?

O endereço IP padrão é 192.168.0.254. Certifique-se de que seu computador está na mesma sub-rede (por exemplo, 192.168.0.x).

Posso usar o CPE510 sem adaptador PoE?

Não, o dispositivo requer alimentação via PoE. Use o adaptador PoE fornecido ou um switch PoE compatível.

Como montar o CPE510 em um mastro?

Prenda as braçadeiras fornecidas ao redor do mastro, depois parafuse-as no suporte do CPE510. Oriente a antena para a área alvo.

O CPE510 é à prova d'água?

Sim, possui índice de proteção IP65, o que o torna resistente à chuva e poeira.

Como alterar a senha de administrador?

Faça login na interface web (admin/admin padrão), vá em System Tools > Administration e modifique a senha.

Qual é a taxa de transferência máxima do CPE510?

A taxa teórica máxima é de 300 Mbps no modo 802.11n, mas a taxa real depende das condições da rede.

Posso usar o CPE510 como um ponto de acesso Wi-Fi comum?

Sim, no modo autônomo, você pode configurá-lo como um ponto de acesso para estender sua rede Wi-Fi.

Como atualizar o firmware do CPE510?

Baixe o firmware do site da TP-Link, faça login na interface, vá em System Tools > Firmware Upgrade e selecione o arquivo.

O que fazer se não conseguir acessar a interface web?

Verifique se o endereço IP do seu computador está na mesma sub-rede, desative o firewall e tente uma reinicialização física.

MANUAL DE UTILIZADOR CPE510 TP-LINK

Nota: A imagem podera serdifferente do produits atual.

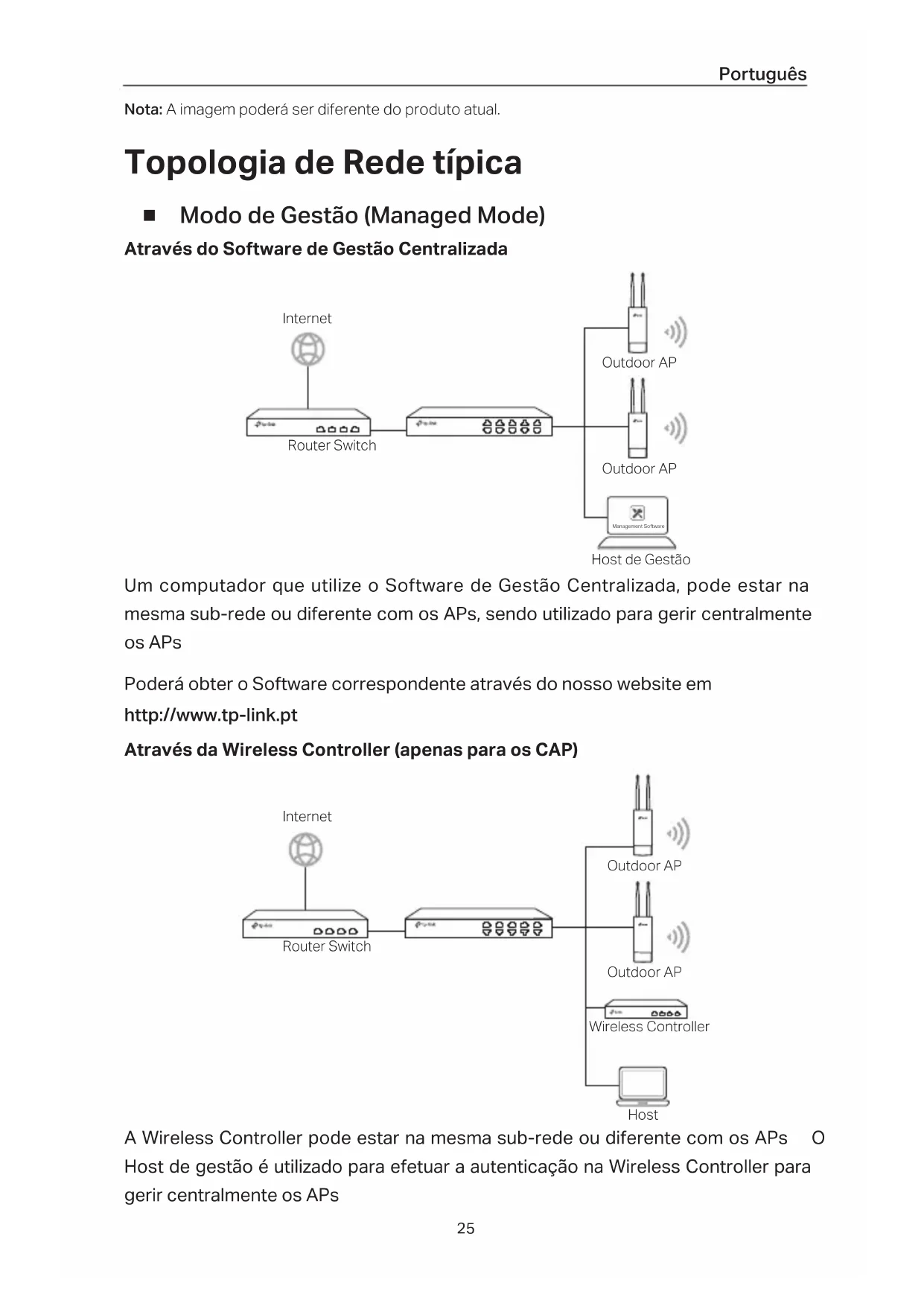

- Modo de Gestão (Managed Mode)

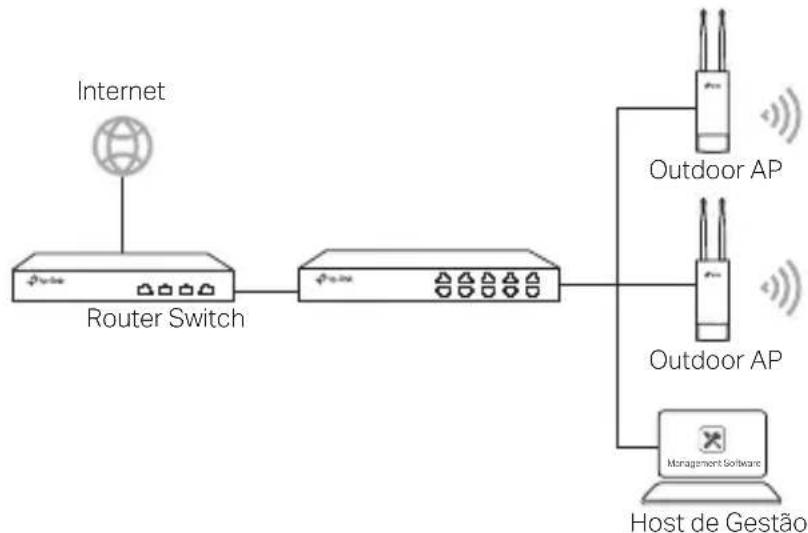

Através do Software de Gestão Centralizada

Um computations que utilize o Software de Gestão Centralizada, pode estar na mesma sub-rede ouDIFFERente com os APs,sendoutilizado para gerir centralmente os APs

Poderá obter o Software correspondente atraves do/DDo:.

http://www.tp-link.pt

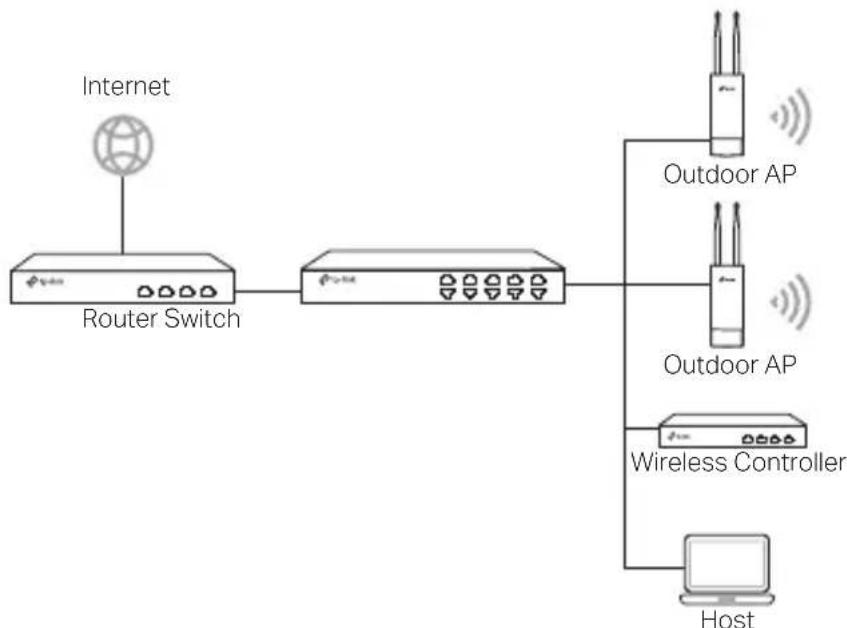

Através da Wireless Controller (apenas para os CAP)

A Wireless Controller pode estar na mesma sub-rede ouDIFFERente com os APs O Host de gestao éutilido para efetuar a autenticação na Wireless Controller para gerir centralmente os APs

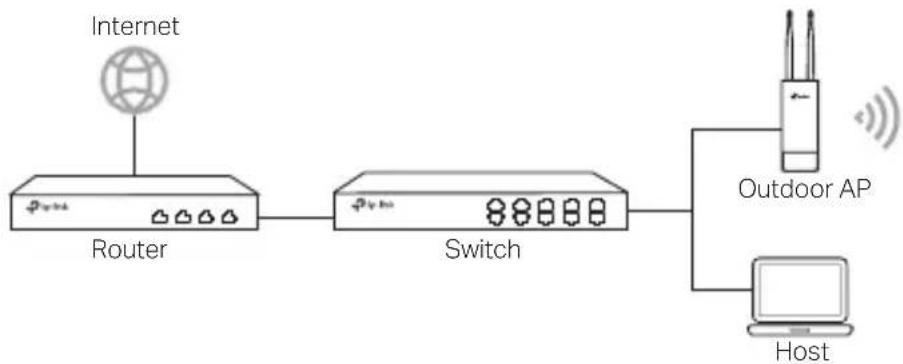

• Modo Individual (Standalone Mode)

Conexão Física

Escolha um dos métodos para conectar o seu dispositivo de acordo com os acessórios

Escolha um dos métodos para instalar o seu dispositovo

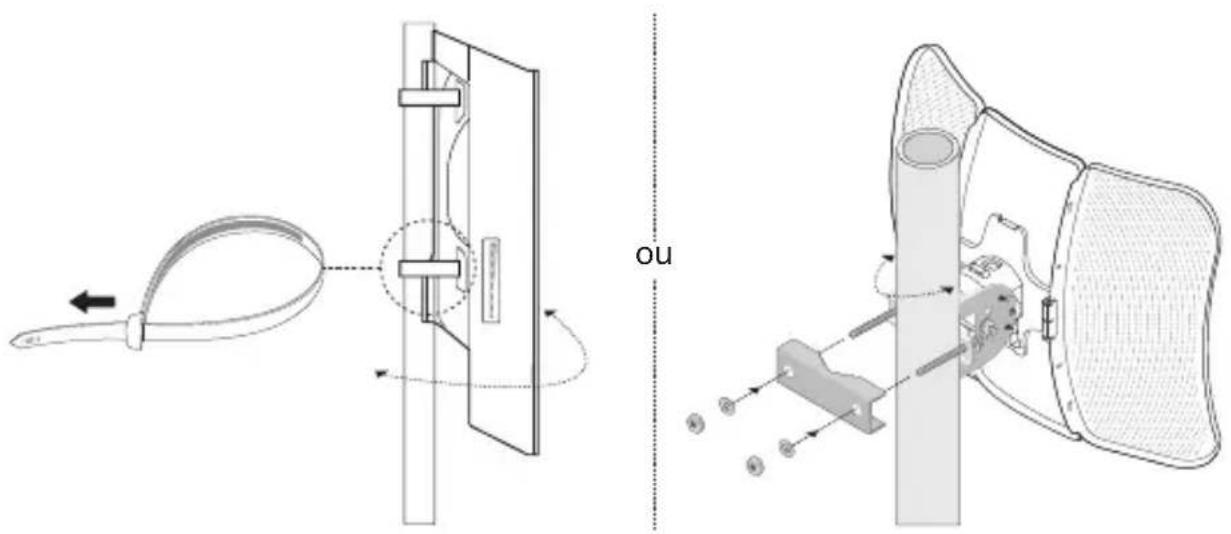

Instalacao em poste.

No local pretendido, fixe o dispositivo num punto adequado do poste e em seguida, alinne o dispositivo aproximadamente à direção pretendida

• Instalação do dispositalo na parede (para os produits com os adaptations de fixação de parede)

Instale o adaptor de aplicacao na parede na posicaopretendida Empurre e deslize o dispositivo para fixar no lugar. Em seguida, conecte as antenas ao disposicao

• Instalação do dispositalo numa antenna (apenas para os produits WBS)

Instale o dispositivo na antenna com o suporte de montagem Conecte os cabos de RF do dispositivo acos connectores correspondentes na antenna Instale a tampa protetora

Configurações de Software

- Modelo de Gestão (Managed Mode)

Para configurar os dispositivos massivamente atraves de um software de gestão centralizzato ou atraves de uma Controladora Wi-Fi, consulta o Guia do Utilizador correspondente ao produto Poderá efetuar o download do Guia do Utilizador atraves do meu web site http://www.tp-link.pt

- Modo Individual (Standalone Mode)

Para configurar o produit através da págin de gestão, por favor efetue os seguiñes passos

1. Inicie o seu web browser e introduza o endereço IP do produits na barra de endereços e pressione a tecla Enter

Nota:

• Para o EAP, poderá confirmar o endereço IP atraves do seu router.

• Para os outros produits, o endereço de IP por defeito é o 192.168.0.254, no seu computador deverá definir um endereço de IP da gama 192.168.0.x ("x" poderá ser entre 1 ao 253).

• As credenciais para o accesso é aPALavra admin para o Utilizador e Palavra-passe

• Altere as credenciais de acesso iniciais (Utilizador e Palavra-passe) para proteger o seu equipamento, e poder a partir em ataguraçao do mesmo.

Informação de Segurança

• Mantenha o dispositivo afastado da agua, fogo, humidade e ambientes quentes
• Não tenteAbrir, reparar ou modificar o disposicao
• Não utilize um carregaror ou cabo USB danificado pararegarar o disposito
• Não utilize carregadores que não sejam os recomendados
• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados
• O adaptor deve ser instalado perto do equipoamento e estar accesivel

Por favor leia e siga as instruções de segurarça acima quando operar o disposito Não é garantido que acidentes ou estragos possam ocorro devido à utilização incorreta do produits Por favor utilize este produit corretemente

Garantia Limitada de Produkt TP-Link

Apenas para Produtos da Marca TP-Link

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES

A TP-Link fornece garantia a qualquer produto da marca TP-Link contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normais e de accordo com as orientações fornecidas pela TP-Link, por um periodo definido pelo do service de apoio local a partir da data de compra pelo utilizador final

Suomi

Turvallisuustiedot

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposções das Diretivas 2014/53/UE, 2009/125/CE e 2011/65/UE

A declaração original de conformidade UE pode ser encontrar em http://wwwtp-link com/en/ce

Suomi

Avenida da Liberdade, n°245, 7°E 1250-143 Lisboa, Portugal
