CPE510 - Päätepiste TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ulkoinen tukiasema (CPE)
Merkki	TP-Link
Malli	CPE510
Mitat	227 x 120 x 84 mm
Paino	2,4 kg (asennustelineen kanssa)
Virransyöttö	PoE (Power over Ethernet) mukana tulevan sovittimen kautta
Taajuus	2,4 GHz
Suurin tiedonsiirtonopeus	300 Mbps
Antennivahvistus	13 dBi
Portit	1 Ethernet-portti 10/100 Mbps
Toimintatilat	Itsenäinen, hallittu Wi-Fi-ohjaimella tai keskusohjelmistolla
Kiinnitys	Mastoon tai seinään (kiinnityslevy mukana)
Langaton suojaus	WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise
Suojausluokka	IP65 (säänkestävä)
Huolto	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä liuottimia.
Käyttöturvallisuus	Pidä etäällä vedestä, tulesta ja kosteudesta. Älä pura.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Ota yhteyttä tekniseen tukeen.
Takuu	TP-Linkin rajoitettu takuu (kesto ilmoitettu pakkauksessa)
Käyttölämpötila	-30°C – 70°C

Usein kysytyt kysymykset - CPE510 TP-LINK

Kuinka palauttaa CPE510 tehdasasetuksiin?

Pidä Reset-painiketta painettuna noin 10 sekuntia, kunnes merkkivalo vilkkuu. Vapauta, laite käynnistyy uudelleen oletusarvoilla.

Mikä on oletusarvoinen IP-osoite määritysliittymän käyttöön?

Oletus IP-osoite on 192.168.0.254. Varmista, että tietokoneesi on samassa aliverkossa (esimerkiksi 192.168.0.x).

Voinko käyttää CPE510:tä ilman PoE-sovitinta?

Ei, laite vaatii virransyötön PoE:n kautta. Käytä mukana tulevaa PoE-sovitinta tai yhteensopivaa PoE-kytkintä.

Kuinka kiinnittää CPE510 mastoon?

Kiinnitä mukana tulevat kiristyssiteet maston ympärille, ruuvaa ne CPE510:n telineeseen. Suuntaa antenni kohdealueelle.

Onko CPE510 vedenpitävä?

Kyllä, sen suojausluokka on IP65, mikä tekee siitä sateen- ja pölynkestävän.

Kuinka vaihtaa järjestelmänvalvojan salasana?

Kirjaudu Web-liittymään (oletus admin/admin), mene kohtaan System Tools > Administration ja muuta salasana.

Mikä on CPE510:n suurin tiedonsiirtonopeus?

Teoreettinen maksiminopeus on 300 Mbps 802.11n-tilassa, mutta todellinen nopeus riippuu verkon olosuhteista.

Voinko käyttää CPE510:tä tavallisena WiFi-tukiasemana?

Kyllä, itsenäisessä tilassa voit määrittää sen tukiasemaksi laajentaaksesi WiFi-verkkoasi.

Kuinka päivittää CPE510:n laiteohjelmisto?

Lataa laiteohjelmisto TP-Linkin sivustolta, kirjaudu liittymään, mene kohtaan System Tools > Firmware Upgrade ja valitse tiedosto.

Mitä tehdä, jos en pääse verkkoliittymään?

Varmista, että tietokoneesi IP-osoite on samassa aliverkossa, poista palomuuri käytöstä ja kokeile laitteen tehdasasetusten palautusta.

KÄYTTÖOHJE CPE510 TP-LINK

Toiminnon nimi: Suojattu kehä (WBS)

Toiminto: Suojattu kehä mahdollistaa langattoman verkon suojauksen. Suodata RF-kutsut kehän sisäpuolelta vastaaviin kehän ulkopuolisiin toimintoihin. Suojaa myös suojattu kanava.

Huomio: Kuva saattaa poiketa itse tuotteesta.

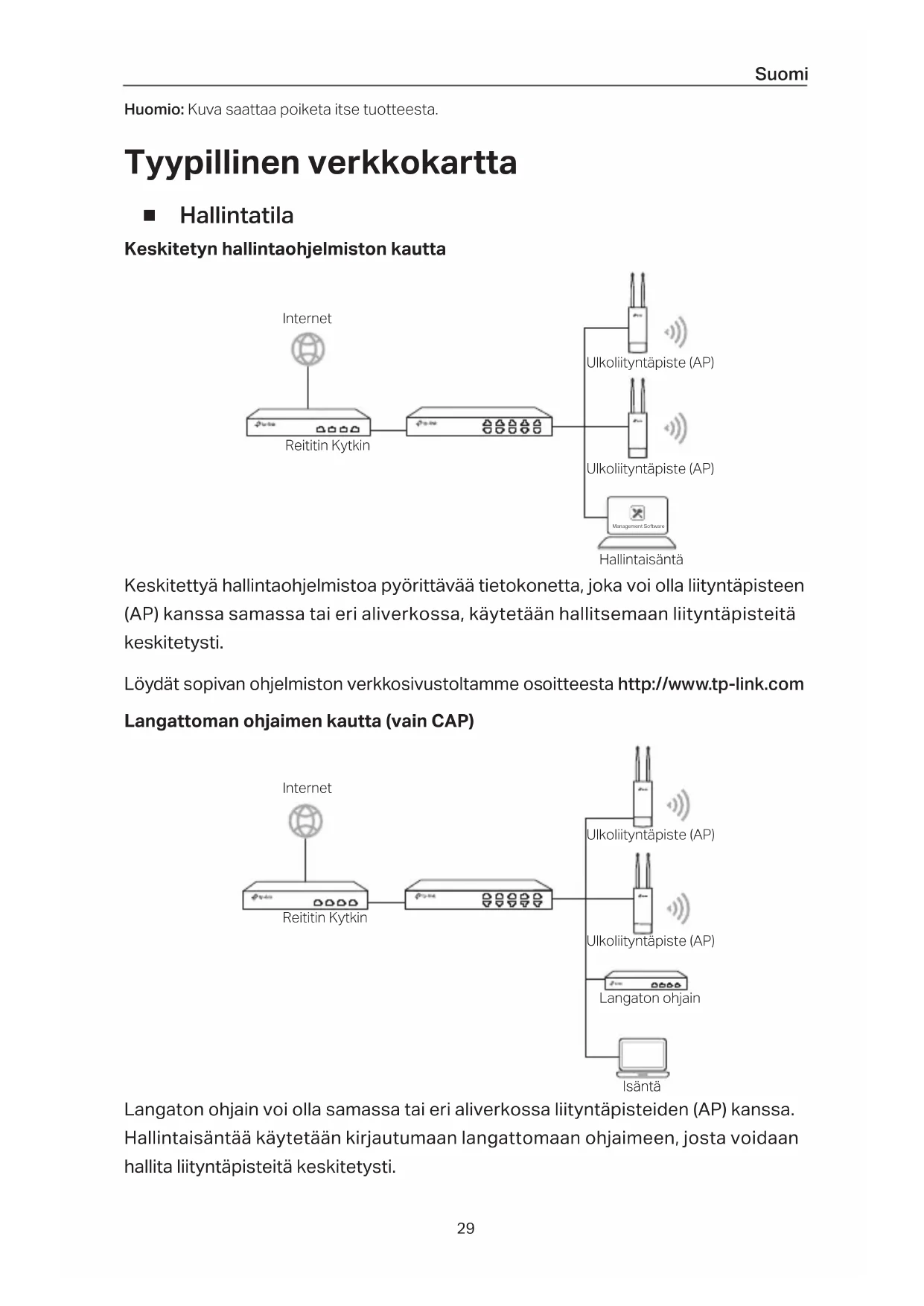

Tyypillinen verkkokartta

Hallintatila

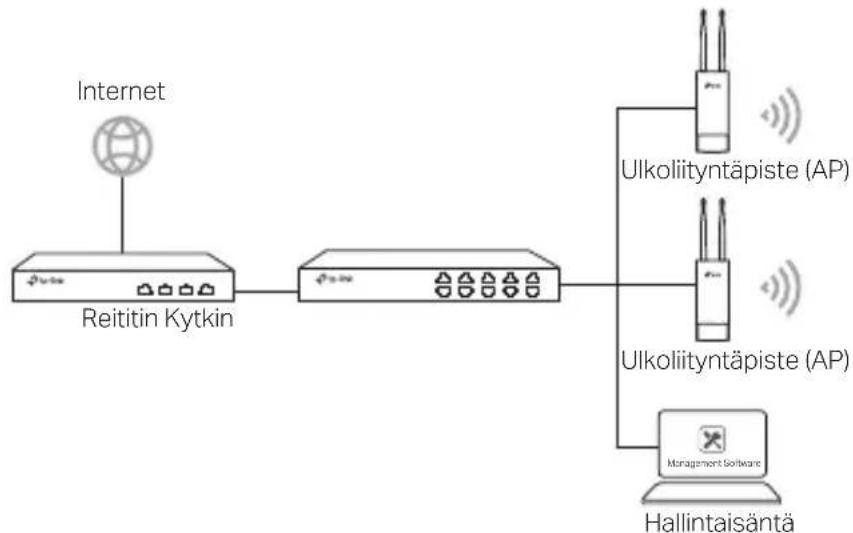

Keskitetyn hallintaohjelmiston kautta

Keskitettyä hallintaohjelmistoa pyörittävää tietokonetta, joka voi olla liityntäpisteen (AP) kanssa samassa tai eri aliverkossa, käytetään hallitsemaan liityntäpisteitä keskitetysti.

Löydät sopivan ohjelmiston verkkosivustoltamme osoitteesta http://www.tp-link.com

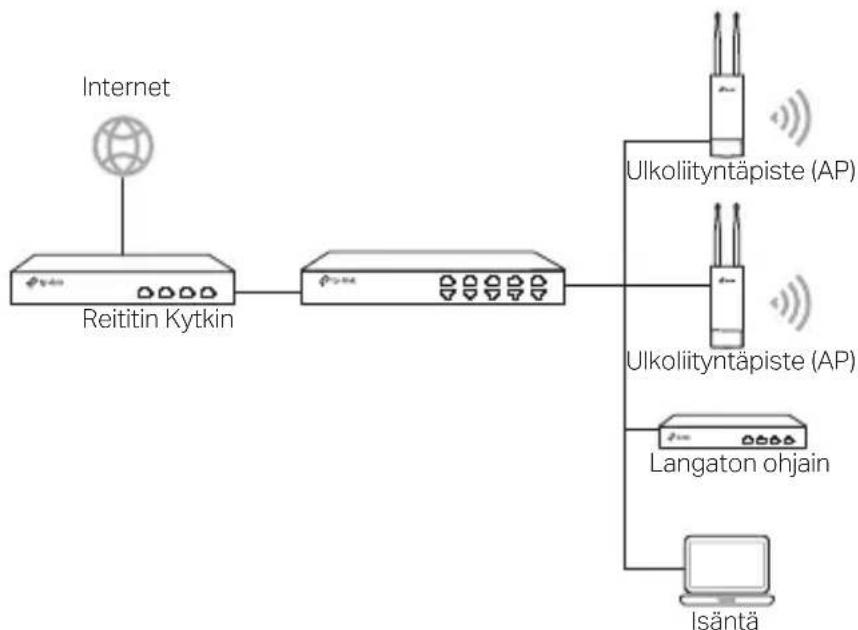

Langattoman ohjaimen kautta (vain CAP)

Langaton ohjain voi olla samassa tai eri aliverkossa liityntäpisteiden (AP) kanssa. Hallintakäyttöliittymää käytetään kirjautumaan langattomaan ohjaimeen, josta voidaan hallita liityntäpisteitä keskitetysti.

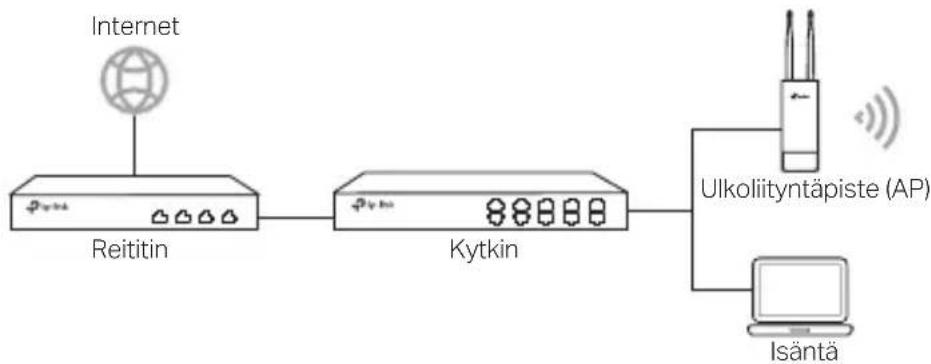

Itsenäinen tila

Kiinteä yhteys

Valitse laitteesi yhdistystapa lisälaitteiden mukaan.

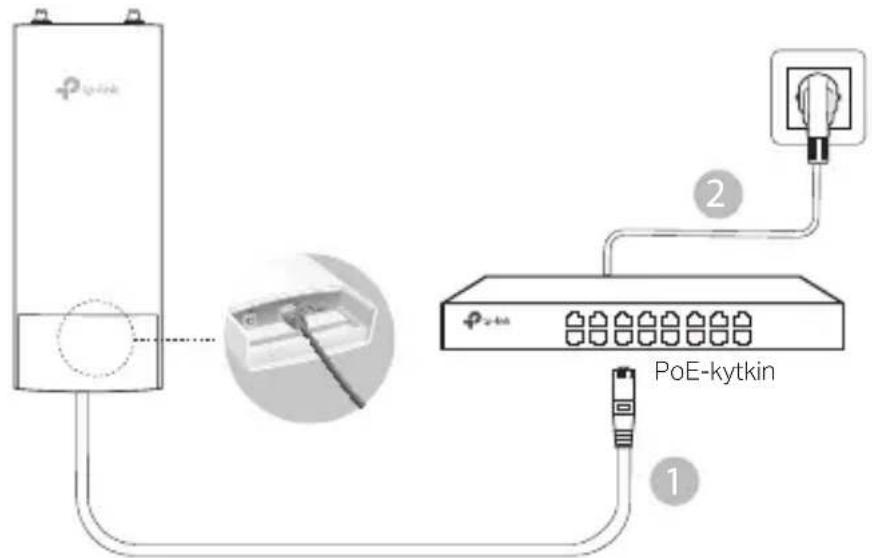

PoE-kytkimen kautta

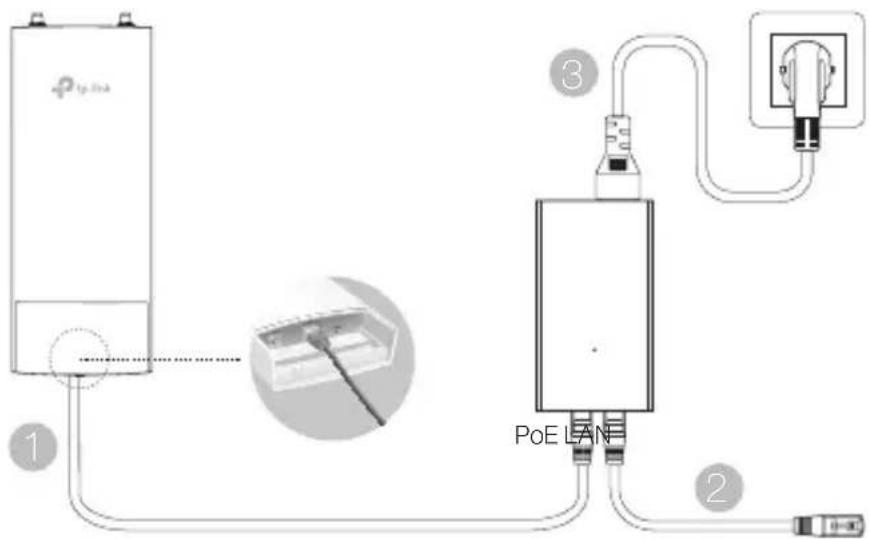

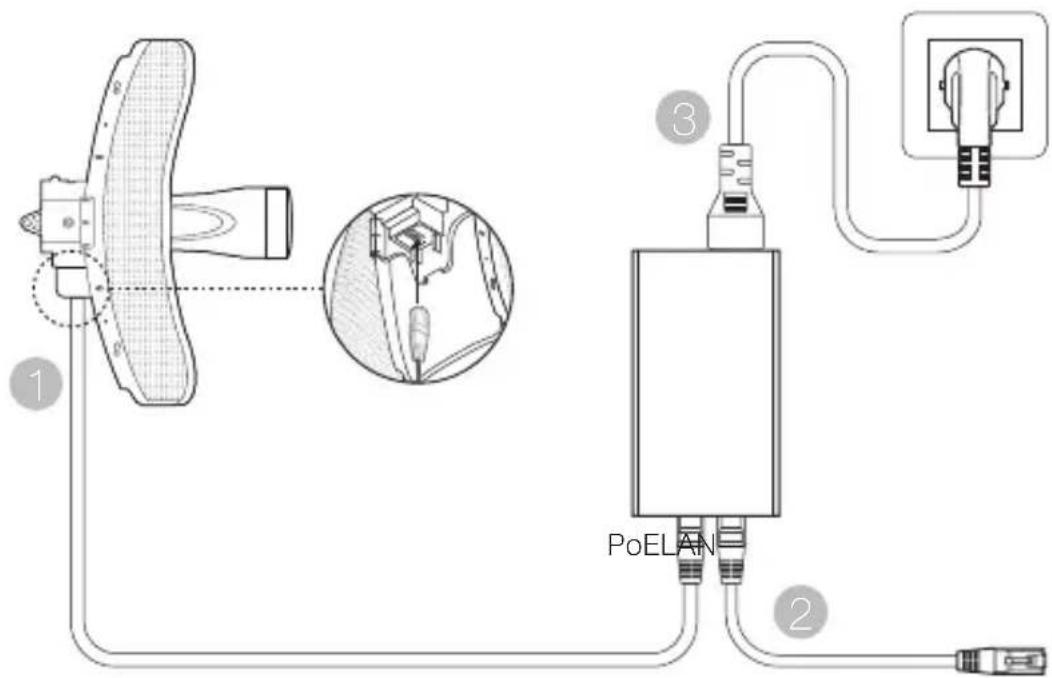

PoE-adapterin kautta

Tai

Laitteistoasennus

Valitse laitteen asennustapa

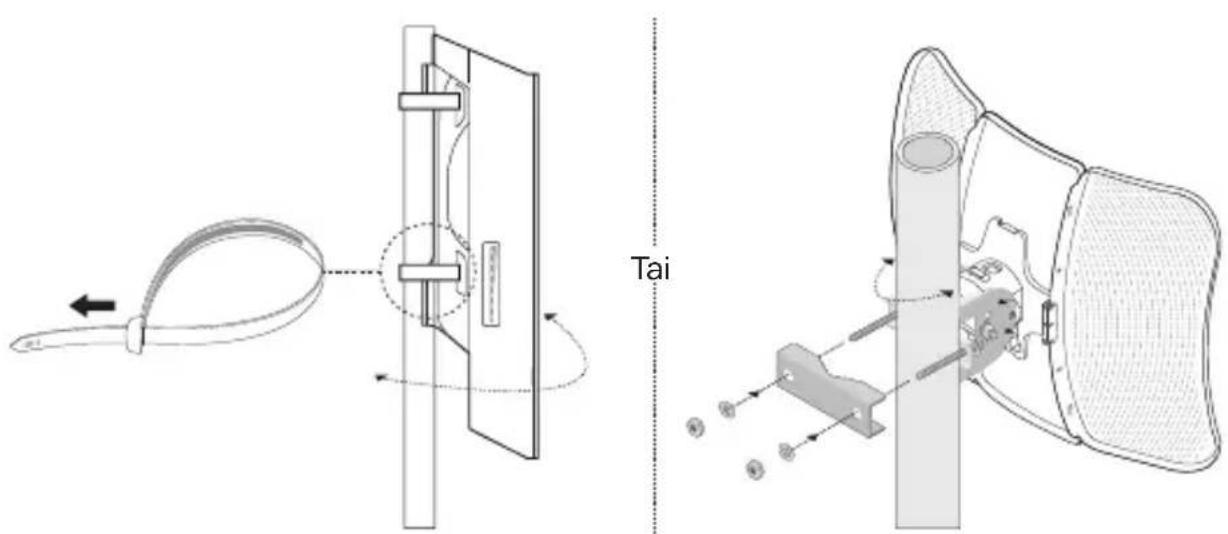

Laitteen asentaminen tolppaan

Liitä valitulla paikalla laite sopivaan kohtaan tolpassa ja suuntaa laite sitten suunnilleen haluttuun suuntaan

Laitteen asentaminen seinälle (kiinnikkeen sisältävälle tuotteelle)

Aseta kiinnike haluttuun kohtaan seinällä. Työnnä ja liu'uta laite paikalleen. Yhdistä sitten antennit laitteeseen

Laitteen asentaminen antenniin (WBS:lle)

Asenna laite antennin kiinnikkeen avulla. Yhdistä RF-radiokaapelit laitteesta antennin vastaaviin liittimiin. Aseta suoja paikalleen

Ohjelmistoasetukset

Hallintatila

Määrittele laitejoukon asetukset keskitetyn hallintaohjelmiston tai langattoman ohjaimen kautta lukemalla siihen liittyvä käyttöopas. Voit ladata käyttöoppaan verkkosivustoltamme osoitteesta http://www.tp-link.com

Itsenäinen tila

Seuraa alla olevia ohjeita määritelläksesi laitteesi asetukset verkkopohjaisen hallintajärjestelmän kautta

1. Käynnistä verkkoselain, syötä laitteesi IP-osoite osoitekenttään ja paina Enter. Huomio:

Voit EAP:n kohdalla tarkistaa IP-osoitteen reitittimesi kautta. - Muiden laitteiden IP-osoite on oletusarvoisesti 192.168.0.254, ja tietokoneesi IP-osoitteeksi pitäisi olla asetettu 192.168.0.x ("x" on mikä tahansa numero väliltä 1-253).

1. Kirjaudu sisään syöttämällä käyttäjänimeksi ja salasanaksi "admin"
2. Suojaa laitteesi vaihtamalla käyttäjänimen sekä salasanan oletusarvot ja aloita sitten laitteesi asetusten muokkaaminen

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.
• Älä yritä purkaa, korjata tai muuntaa laitetta.
• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.
• Älä käytä muita kuin suositeltuja latureita.
• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.
• Sovitin asennetaan laitteiden lähelle ja helposti saataville

Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen virheellinen käyttö ei aiheuta onnettomuutta tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi

TP-Link rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUEKOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-Linkin ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY ja 2011/65/EU olennaisia vaatimuksia ja muita asianmukaisia ehtoja

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa http://www.tp-link.com/en/ce
