GEBRUIKSAANWIJZING CPE510 TP-LINK

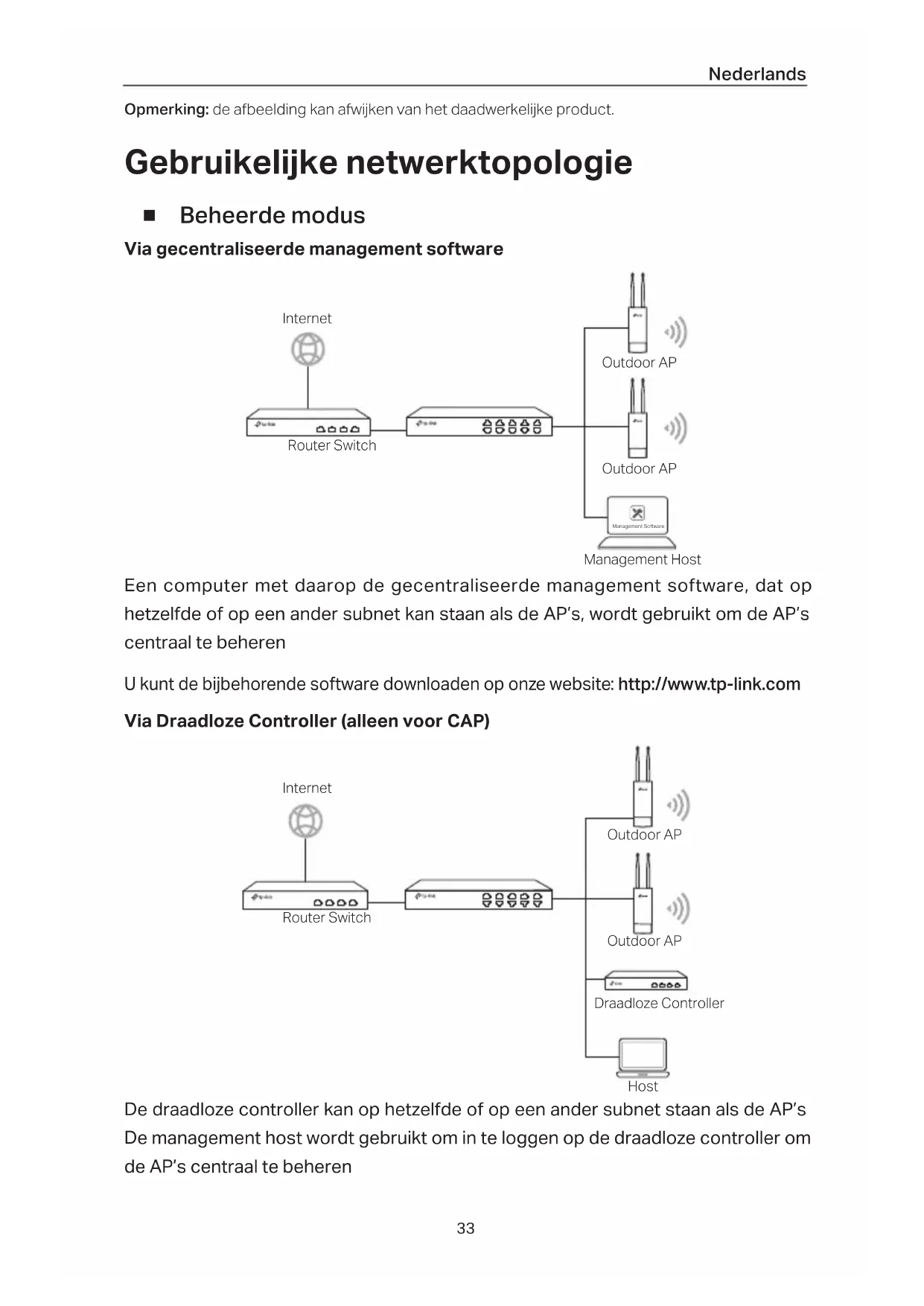

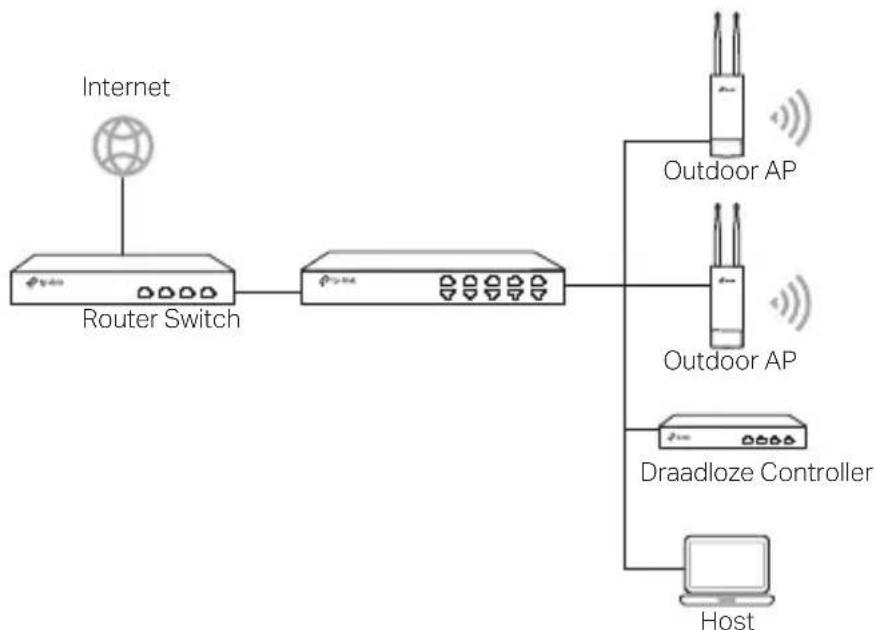

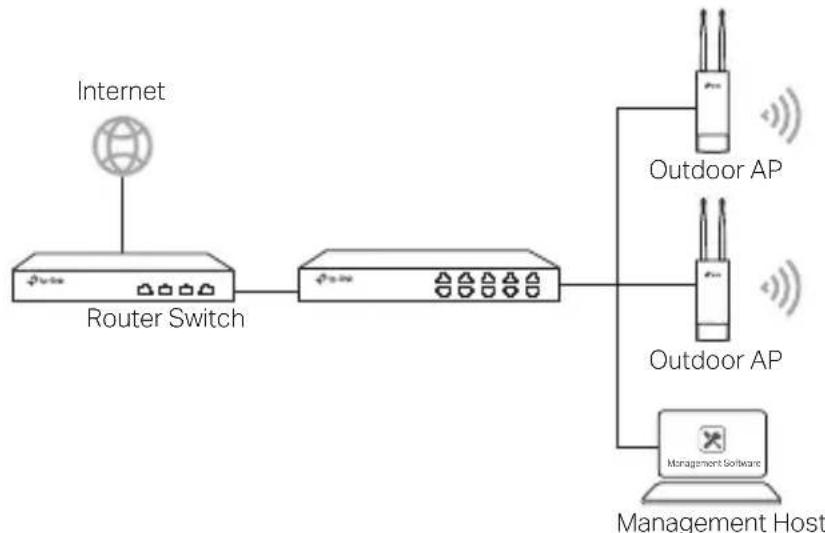

Opmerking: de afbeelding kan afwijken van het daadwerkelijke product. Gebruikelijke netwerktopologie ■ Beheerde modus Via gecentraliseerde management software Management Software Een computer met daarop de gecentraliseerde management software, dat op hetzelfde of op een ander subnet kan staan als de AP’s, wordt gebruikt om de AP’s centraal te beheren U kunt de bijbehorende software downloaden op onze website: http://www.tp-link.com Via Draadloze Controller (alleen voor CAP) De draadloze controller kan op hetzelfde of op een ander subnet staan als de AP’s De management host wordt gebruikt om in te loggen op de draadloze controller om de AP’s centraal te beheren Router Switch Internet Management Host Outdoor AP Outdoor AP Router Switch Internet Outdoor AP Outdoor AP Draadloze Controller HostNederlands

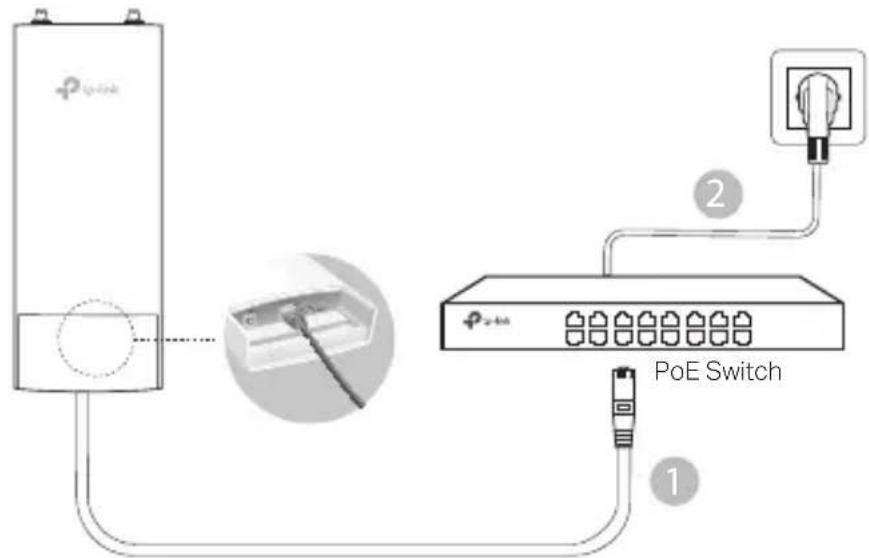

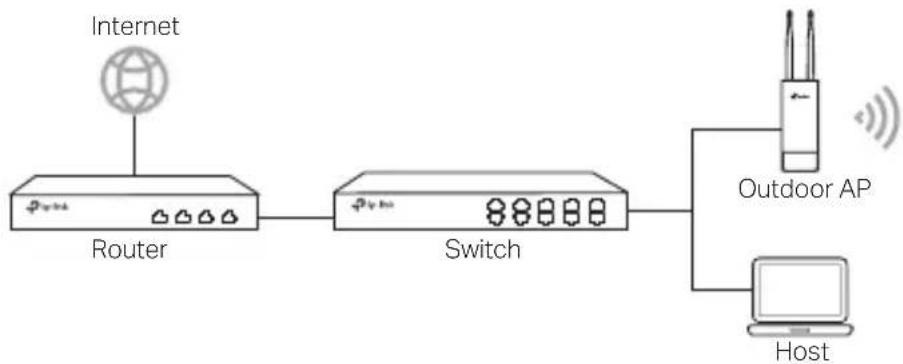

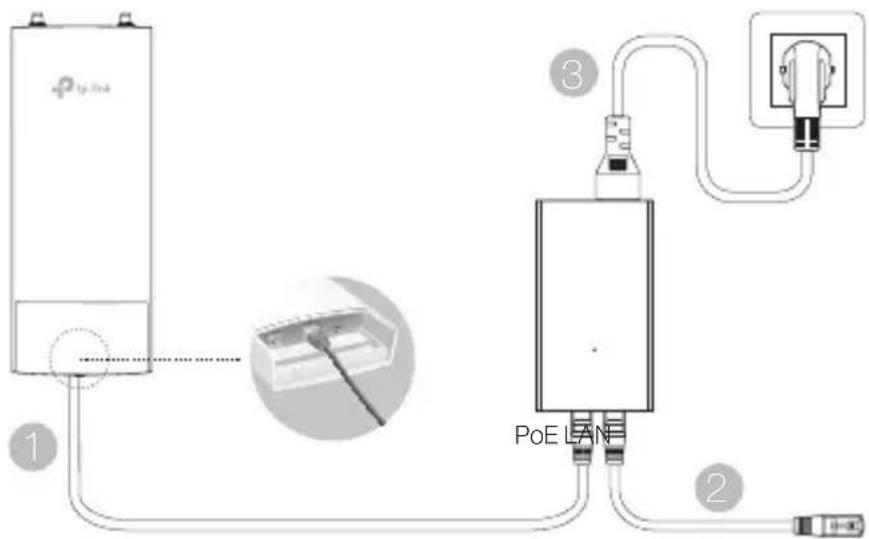

■ Zelfstandige Modus Hardwareverbinding Kies een methode om uw apparaat te verbinden ■ Via PoE Switch

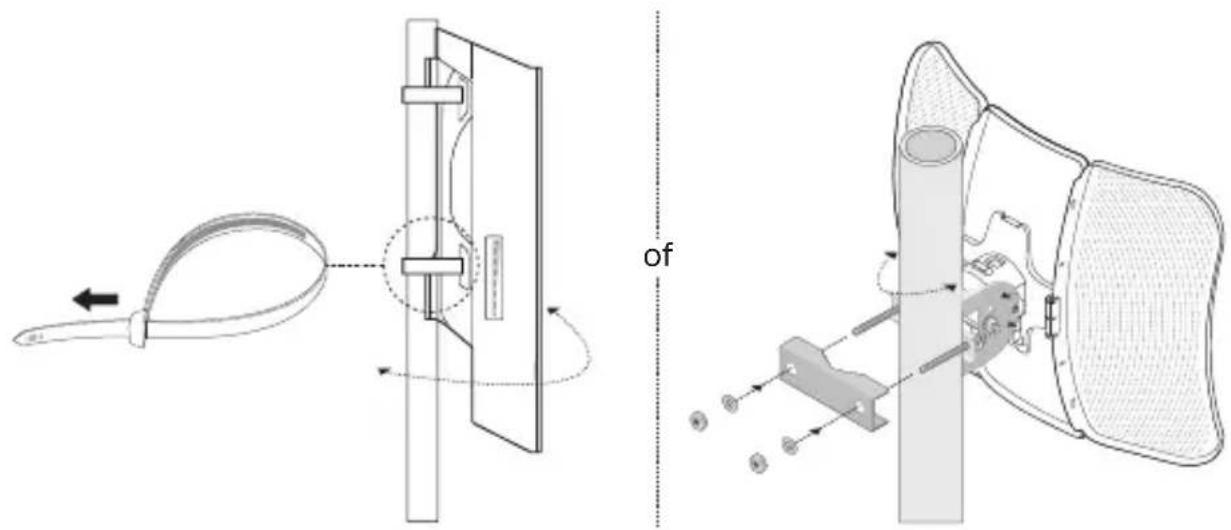

Hardware installeren Kies een methode om het apparaat te bevestigen ■ Het apparaat op een paal bevestigen Bevestig het apparaat op een geschikt punt op de paal en plaats het apparaat in de gewenste richting ■ Het apparaat aan een muur bevestigen (voor een product met montagebeugels) ofNederlands

Bevestig de montagebeugel op de gewenste positie op de muur Druk en schuif het apparaat totdat deze vastklikt Sluit vervolgens de antennes aan op het apparaat ■ Het apparaat op een antenne bevestigen (voor WBS) Bevestig het apparaat op de antenne met behulp van de montagebeugel Sluit de RF-kabels van het apparaat aan op de bijbehorende aansluitingen van de antenne Bevestig de beschermkap Softwareconfiguratie ■ Beheerde modus Raadpleeg de bijbehorende gebruikershandleiding wanneer u meerdere apparaten wilt congureren via de gecentraliseerde management software of een draadloze controller U kunt de gebruikershandleiding downloaden op onze website: http://www.tp-link.com ■ Zelfstandige Modus Volg onderstaande stappen om het apparaat te configureren via het web-based beheersysteem.

1. Open een webbrowser en voer in de adresbalk het IP-adres van uw apparaat in

en druk op Enter Opmerking:

• In het geval van een EAP kunt u het IP-adres controleren via uw router.

• In het geval van andere producten is het standaard IP-adres 192.168.0.254 en moet u het IP- adres van uw computer instellen op 192.168.0.x (waarbij ‘x’ staat voor ieder cijfer van 1 t/m 253).

2. Voer admin in bij de gebruiksnaam en het wachtwoord om in te loggen

3. Wijzig de standaard gebruikersnaam en het wachtwoord om uw apparaat te

beschermen, ga vervolgens verder met de conguratie van het apparaat.Svenska

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen

• Probeer het apparaat niet te demonteren, repareren of aan te passen

• Gebruik geen beschadigde lader of USB kabel om het apparaat op te laden

• Gebruik geen andere laders dan de aanbevolen laders

• Gebruik het apparaat niet waar draadloze apparaten niet toegestaan zijn

• De adapter moet dicht bij de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn Lees en volg bovenstaande veiligheidsinformatie tijdens het gebruik van het apparaat Wij kunnen niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat Gebruik dit product met zorg en gebruik op eigen risico TP-Link beperkte productgarantie Geldt alleen voor producten van het merk TP-Link DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaalde periode afhankelijk van de service ter plaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper Svenska Säkerhetsinformation
