Produkttyp	Outdoor Access Point (CPE)
Marke	TP-Link
Modell	CPE510
Abmessungen	227 x 120 x 84 mm
Gewicht	2,4 kg (mit Montagehalterung)
Stromversorgung	PoE (Power over Ethernet) über mitgelieferten Adapter
Frequenz	2,4 GHz
Maximale Datenrate	300 Mbps
Antennengewinn	13 dBi
Anschlüsse	1 Ethernet-Port 10/100 Mbps
Betriebsmodi	Eigenständig, über WLAN-Controller oder zentrale Software verwaltet
Befestigung	An Mast oder Wand (Montageplatte enthalten)
Drahtlossicherheit	WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise
Schutzart	IP65 (wetterbeständig)
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Von Wasser, Feuer und Feuchtigkeit fernhalten. Nicht zerlegen.
Ersatzteile und Reparatur	Nicht vom Benutzer reparierbar. Technischen Support kontaktieren.
Garantie	Eingeschränkte TP-Link-Garantie (Dauer auf der Verpackung angegeben)
Betriebstemperatur	-30°C bis 70°C

Häufig gestellte Fragen - CPE510 TP-LINK

Wie setze ich den CPE510 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste etwa 10 Sekunden lang gedrückt, bis die LED blinkt. Lassen Sie los, das Gerät startet mit den Standardeinstellungen neu.

Wie lautet die Standard-IP-Adresse für den Zugriff auf die Konfigurationsoberfläche?

Die Standard-IP-Adresse ist 192.168.0.254. Stellen Sie sicher, dass Ihr Computer im selben Subnetz ist (z.B. 192.168.0.x).

Kann ich den CPE510 ohne PoE-Adapter verwenden?

Nein, das Gerät benötigt Strom über PoE. Verwenden Sie den mitgelieferten PoE-Adapter oder einen kompatiblen PoE-Switch.

Wie montiere ich den CPE510 an einem Mast?

Befestigen Sie die mitgelieferten Kabelbinder um den Mast und schrauben Sie sie an der Halterung des CPE510 fest. Richten Sie die Antenne auf den Zielbereich aus.

Ist der CPE510 wasserdicht?

Ja, es hat die Schutzart IP65, wodurch es resistent gegen Regen und Staub ist.

Wie ändere ich das Administrator-Passwort?

Melden Sie sich über die Weboberfläche an (Standard: admin/admin), gehen Sie zu System Tools > Administration und ändern Sie das Passwort.

Was ist die maximale Datenrate des CPE510?

Die theoretische maximale Datenrate beträgt 300 Mbit/s im 802.11n-Modus, die tatsächliche Geschwindigkeit hängt von den Netzwerkbedingungen ab.

Kann ich den CPE510 als normalen WLAN-Access Point verwenden?

Ja, im eigenständigen Modus können Sie ihn als Access Point konfigurieren, um Ihr WLAN zu erweitern.

Wie aktualisiere ich die Firmware des CPE510?

Laden Sie die Firmware von der TP-Link-Website herunter, melden Sie sich an der Oberfläche an, gehen Sie zu System Tools > Firmware Upgrade und wählen Sie die Datei aus.

Was tun, wenn ich nicht auf die Weboberfläche zugreifen kann?

Überprüfen Sie, ob die IP-Adresse Ihres Computers im selben Subnetz ist, deaktivieren Sie die Firewall und versuchen Sie einen Hardware-Reset.

BEDIENUNGSANLEITUNG CPE510 TP-LINK

Hinweis: Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.

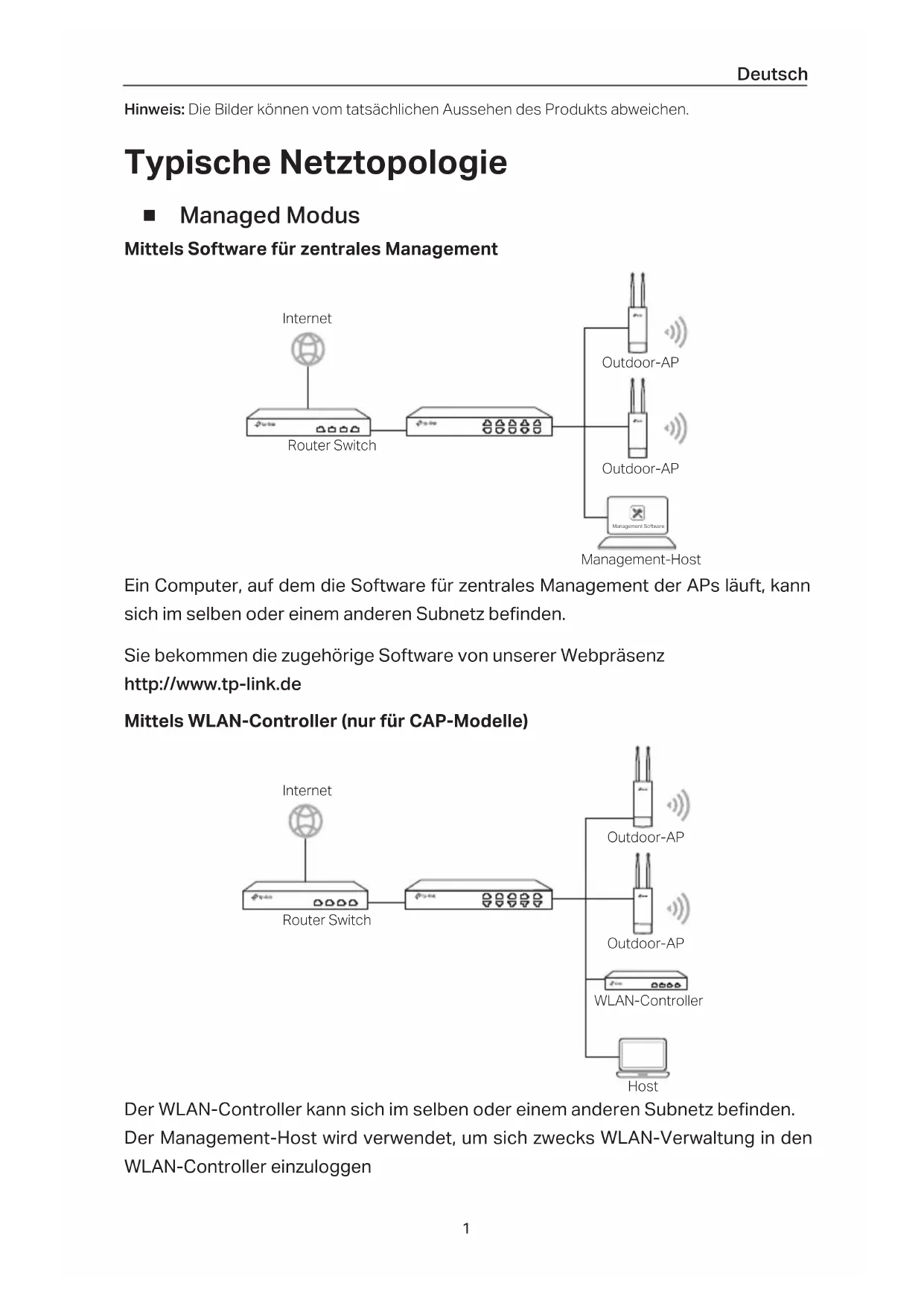

Typische Netztopologie

- Managed Modus

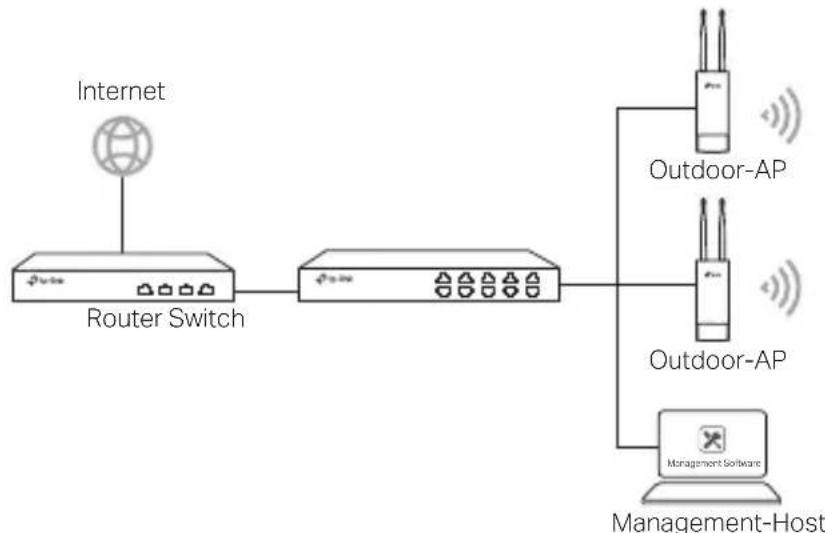

Mittels Software für zentrales Management

Ein Computer, auf dem die Software für zentrales Management der APs läuft, kann sich im selben oder einem anderen Subnetz befinden.

Sie beziehen die zugehörige Software von unserer Webpräsenz http://www.tp-link.de

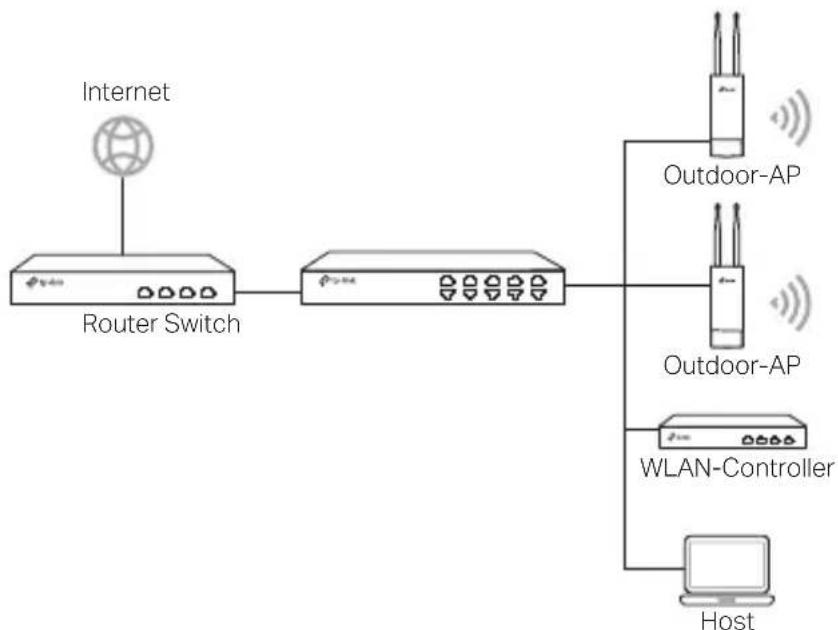

Mittels WLAN-Controller (nur für CAP-Modelle)

Der WLAN-Controller kann sich im selben oder einem anderen Subnetz befinden. Der Management-Host wird verwendet, um sich zwecks WLAN-Verwaltung in den WLAN-Controller einzuloggen.

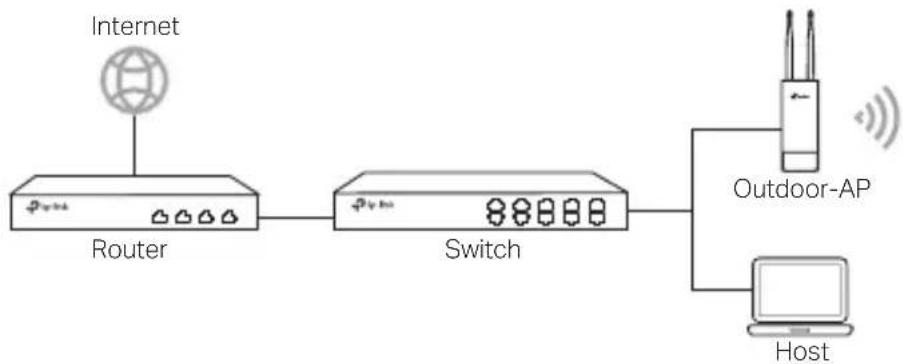

Standalone-Modus

Hardwareverbindung

Wählen Sie eine Methode, um Ihr Gerät zu verbinden

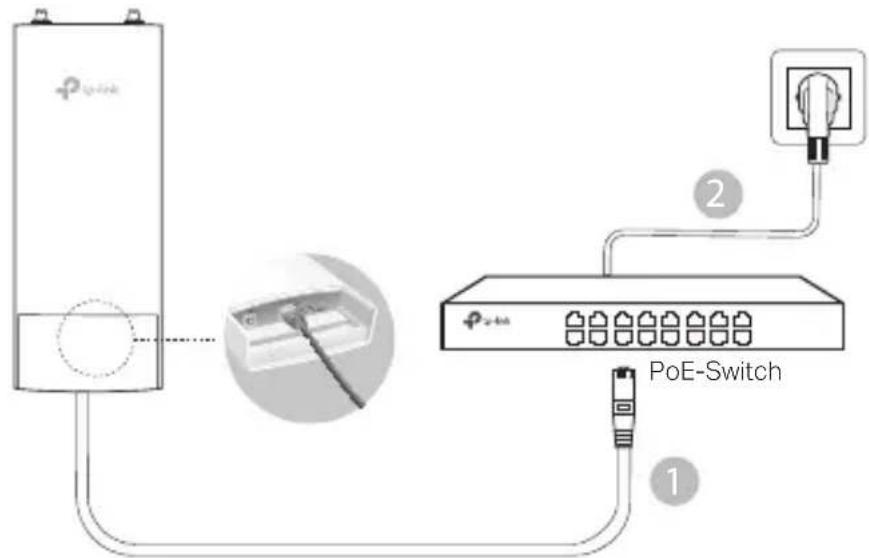

■ Über einen PoE-Switch

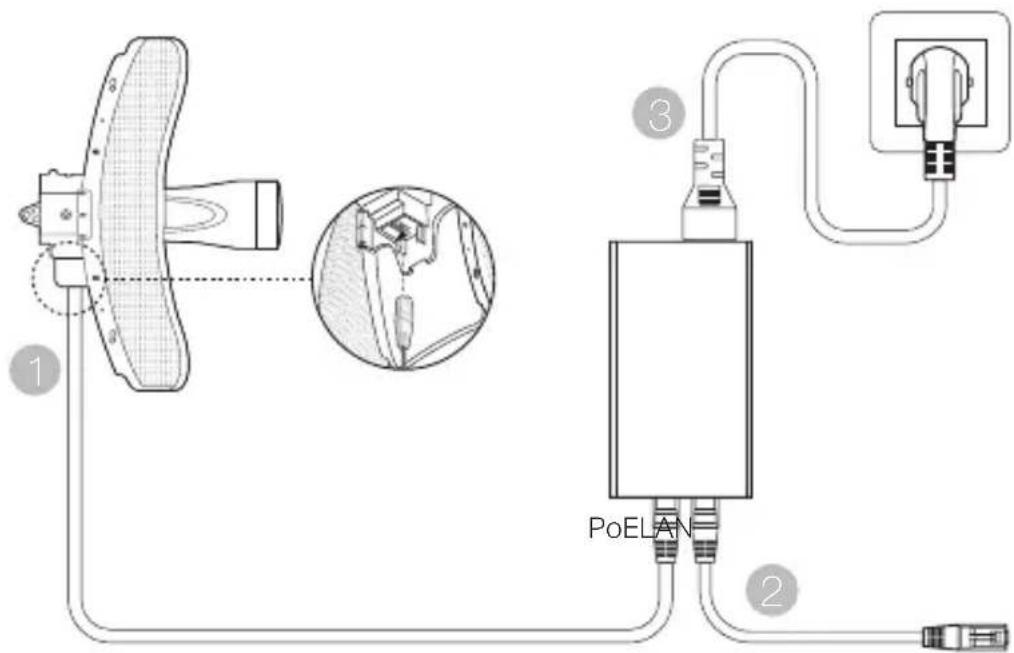

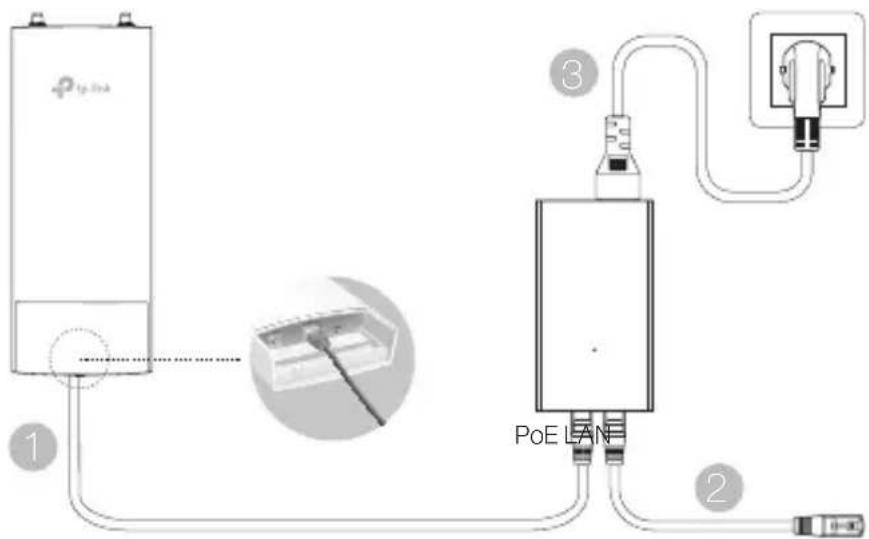

■ Über einen PoE-Adapter

Oder

Wählen Sie eine Methode, um Ihr Gerät zu installieren

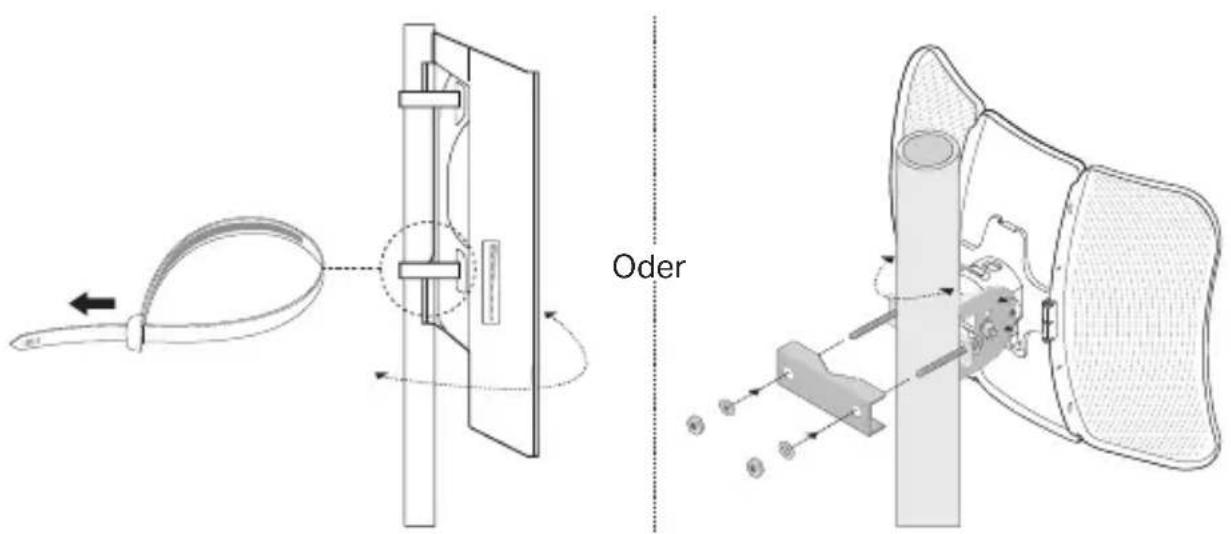

Mastmontage

Bringen Sie das Gerät an geeigneter Stelle an den Mast an und richten Sie es grob zur Gegenstelle aus.

■ Wandmontage (für Produkte mit Montagekit)

Montieren Sie das Montagekit an der gewünschten Stelle an der Wand. Lassen Sie das Gerät dort einrasten. Installieren Sie dann die Antennen.

Antennenmontage (für WBS-Modelle)

Montieren Sie das Gerät mit Hilfe des Montagekits. Verbinden Sie mittels der RF-Kabel das Gerät und die Antenne. Bringen Sie die Schutzkappe an.

Softwarekonfiguration

- Managed Modus

Um eine große Anzahl Geräte mittels Managementsoftware oder WLAN-Controller zu konfigurieren, schauen Sie bitte im zugehörigen Handbuch nach. Dieses können Sie von unserer Webpräsenz http://www.tp-link.de herunterladen.

Standalone-Modus

Um ein Gerät über die Weboberfläche zu konfigurieren, folgen Sie bitte diesen Schritten:

1. Starten Sie Ihren Webbrowser und besuchen Sie die IP-Adresse Ihres Geräts. Hinweis:

Die IP-Adresse von EAPs finden Sie in der DHCP-Clientliste Ihres Routers. - Für andere Produkte verwenden Sie bitte die Standard-IP-Adresse 192.168.0.254, wobei die IP-Adresse Ihres Computers 192.168.0.x lauten muss ("x" steht hier für eine beliebige Zahl von 1 bis 253).

1. Loggen Sie sich mit admin als Benutzername und Password ein.
2. Ändern Sie Benutzernamen und Password, um Ihr Gerät vor unbefugter Benutzung zu schützen, und starten Sie dann die Konfiguration.

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden.
• Verwenden Sie ausschließlich das empfohlene Ladegerät.
• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.
• Der Adapter muss in eine Steckdose in der Nähe des Geräts gesteckt werden und leicht zugänglich sein.

Bitte folgen Sie diesen Anweisungen, wenn Sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HILFESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/53/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: http://www.tp-link.com/en/ce
