Produkttyp	Utomhusåtkomstpunkt (CPE)
Märke	TP-Link
Modell	CPE510
Mått	227 x 120 x 84 mm
Vikt	2,4 kg (med monteringsfäste)
Strömförsörjning	PoE (Power over Ethernet) via medföljande adapter
Frekvens	2,4 GHz
Maximal hastighet	300 Mbps
Antennförstärkning	13 dBi
Portar	1 Ethernetport 10/100 Mbps
Driftlägen	Fristående, administrerad via Wi-Fi-kontroller eller central programvara
Montering	På mast eller vägg (platta ingår)
Trådlös säkerhet	WEP, WPA/WPA2-PSK, WPA/WPA2-Enterprise
Skyddsklass	IP65 (väderbeständig)
Underhåll	Rengör med en torr, mjuk trasa. Använd inte lösningsmedel.
Användningssäkerhet	Håll borta från vatten, eld och fukt. Ta inte isär.
Reservdelar och reparerbarhet	Kan inte repareras av användaren. Kontakta teknisk support.
Garanti	TP-Links begränsade garanti (angiven tid på förpackningen)
Driftstemperatur	-30°C till 70°C

Vanliga frågor - CPE510 TP-LINK

Hur återställer jag CPE510 till fabriksinställningarna?

Håll Reset-knappen intryckt i cirka 10 sekunder tills indikatorn blinkar. Släpp, enheten startar om med standardinställningarna.

Vad är standard-IP-adressen för att komma åt konfigurationsgränssnittet?

Standard-IP-adressen är 192.168.0.254. Se till att din dator finns i samma subnät (t.ex. 192.168.0.x).

Kan jag använda CPE510 utan PoE-adapter?

Nej, enheten kräver ström via PoE. Använd den medföljande PoE-adaptern eller en kompatibel PoE-switch.

Hur monterar jag CPE510 på en mast?

Fäst de medföljande klämmorna runt masten, skruva sedan fast dem på CPE510:s fäste. Rikta antennen mot målområdet.

Är CPE510 vattentät?

Ja, den har skyddsklass IP65, vilket gör den motståndskraftig mot regn och damm.

Hur ändrar jag administratörslösenordet?

Logga in i webbgränssnittet (admin/admin som standard), gå till System Tools > Administration och ändra lösenordet.

Vilken är den maximala hastigheten för CPE510?

Den teoretiska maximala hastigheten är 300 Mbps i 802.11n-läge, men den faktiska hastigheten beror på nätverksförhållandena.

Kan jag använda CPE510 som en vanlig WiFi-åtkomstpunkt?

Ja, i fristående läge kan du konfigurera den som en åtkomstpunkt för att utöka ditt WiFi-nätverk.

Hur uppdaterar jag firmware på CPE510?

Ladda ner firmware från TP-Links webbplats, logga in i gränssnittet, gå till System Tools > Firmware Upgrade och välj filen.

Vad gör jag om jag inte kan komma åt webbgränssnittet?

Kontrollera att din dators IP-adress finns i samma subnät, inaktivera brandväggen och prova en hårdvaruåterställning.

BRUKSANVISNING CPE510 TP-LINK

Obs! Observera att bilden kan skilja sig fran den faktiskaprodukten.

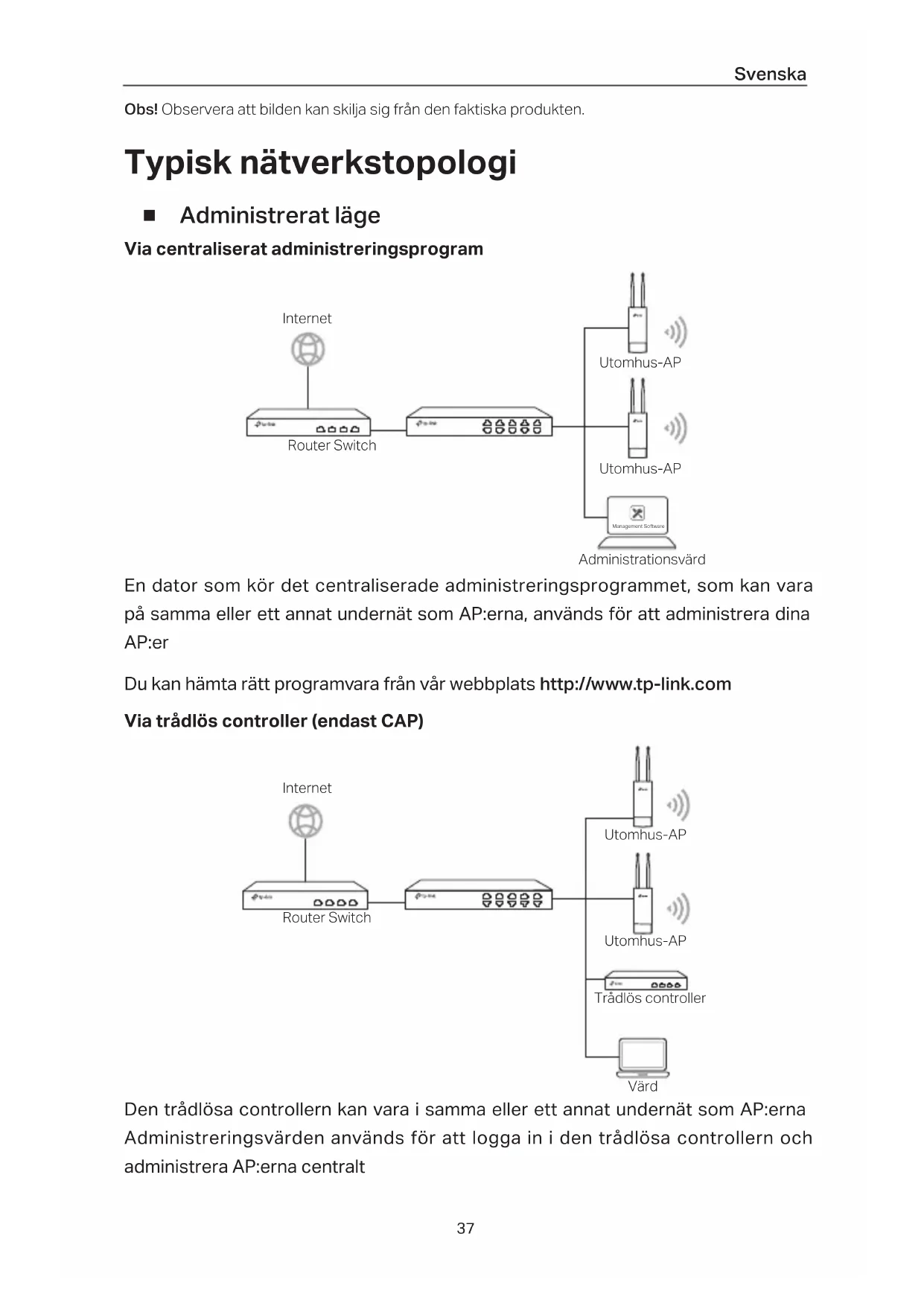

Typisk nätverkstopologi

- Administeratlage

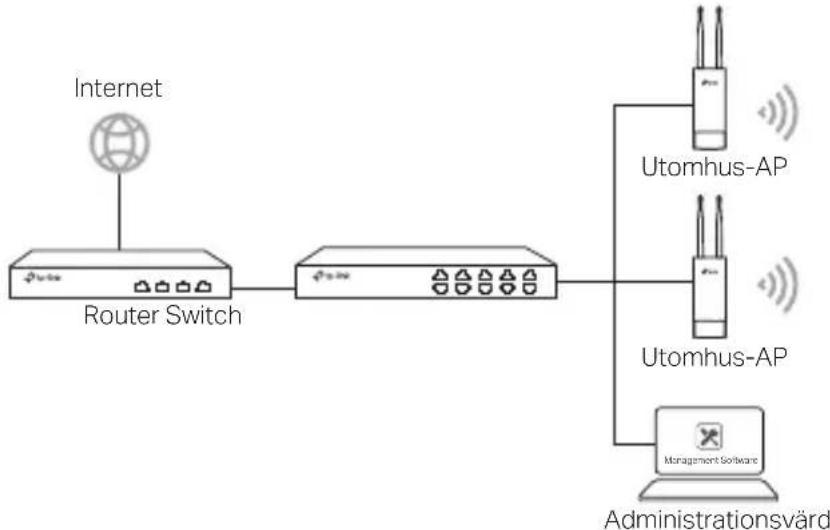

Via centraliserat administreringsprogram

En dator som kör det centraliserade administreringsprogrammet, som kan vara på sama eller att annat undernät som AP:erna, används for att administrera dina AP:er

Du kan hamta ratt programvara fran var webbplats http://www.tp-link.com

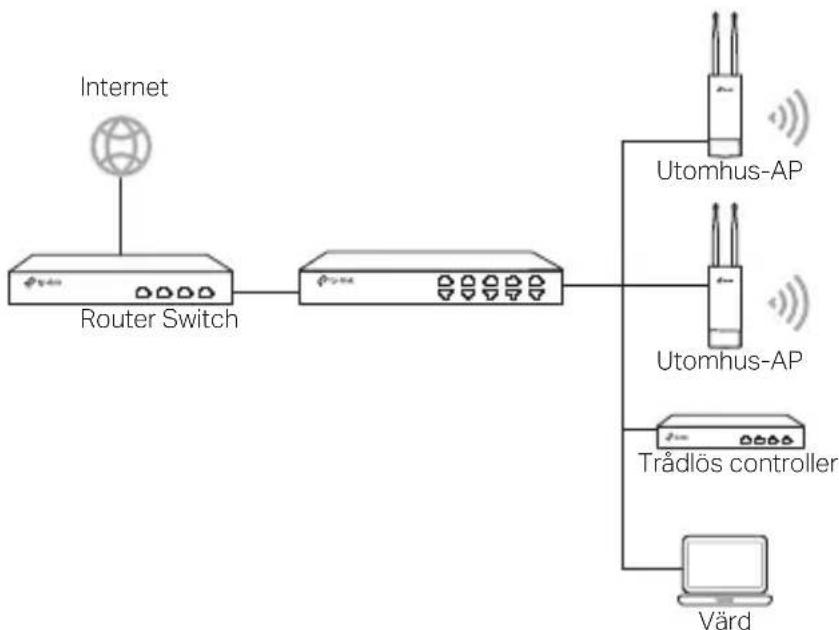

Via tradlós controller (endast CAP)

Den trådlösa controllern kan vara i sama eller att annat undernat som AP:erna. Administeringsvärden används for att logga in i den trådlösa controllern och administrera AP:erna centralt

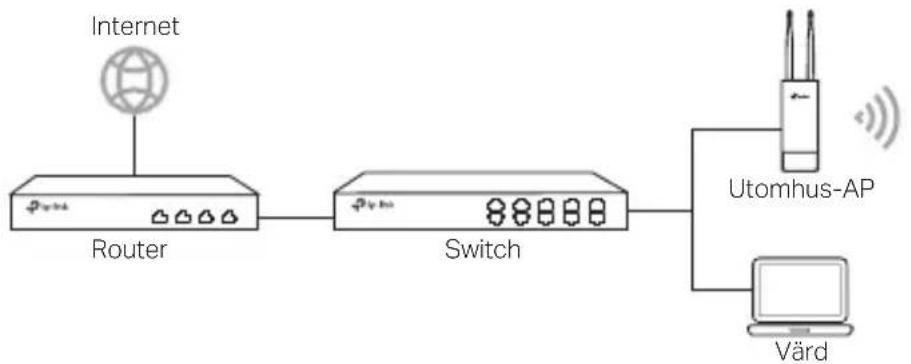

Självständigt lage

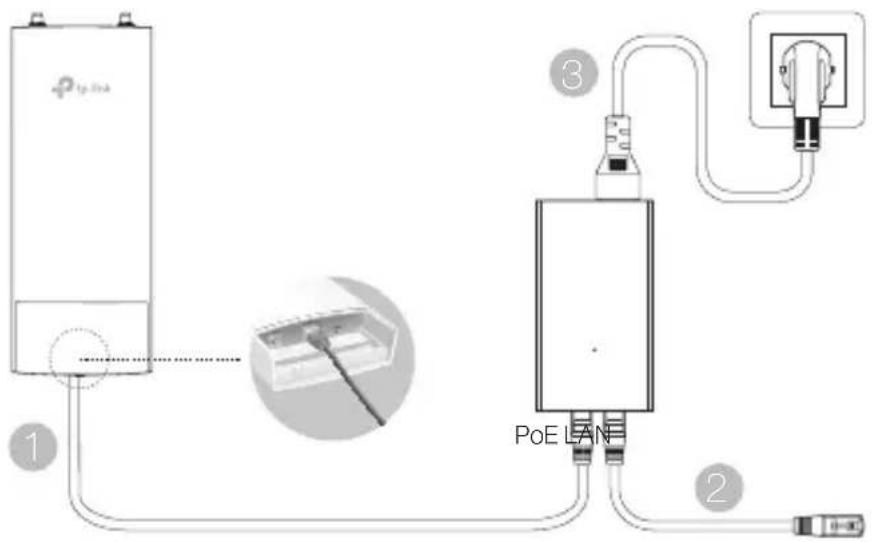

Hårdvaruanslutning

Väljettattansluta dinenhet enligt tillbehören

Via PoE-switch

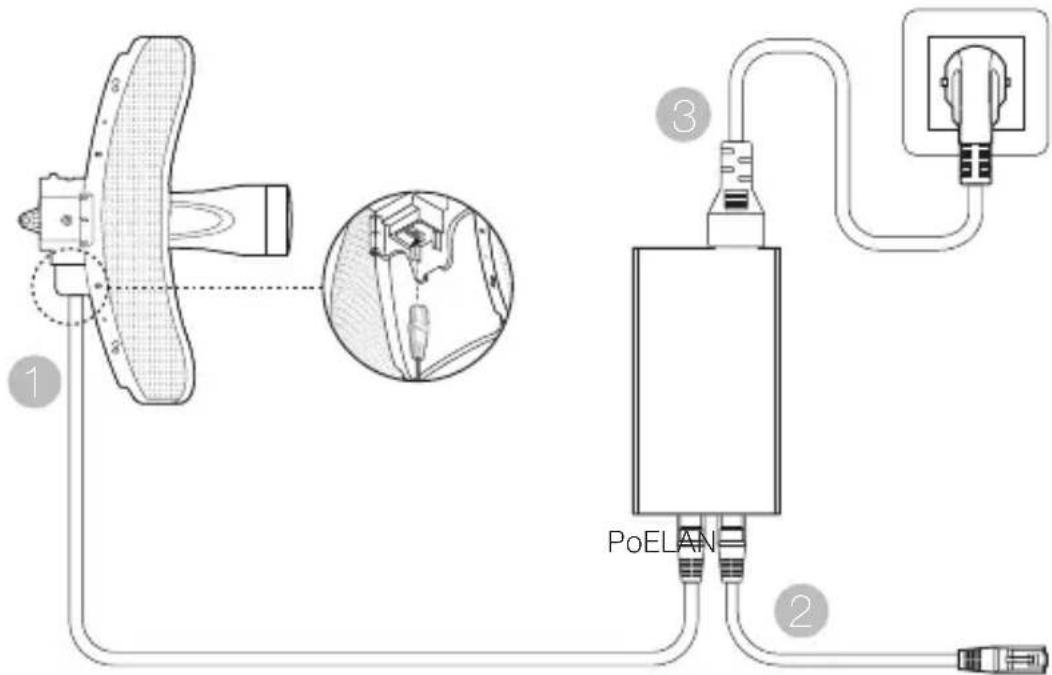

Via PoE-adapter

Alternativev

Hårdvaruinstallation

Väljett satt att fasta encheten

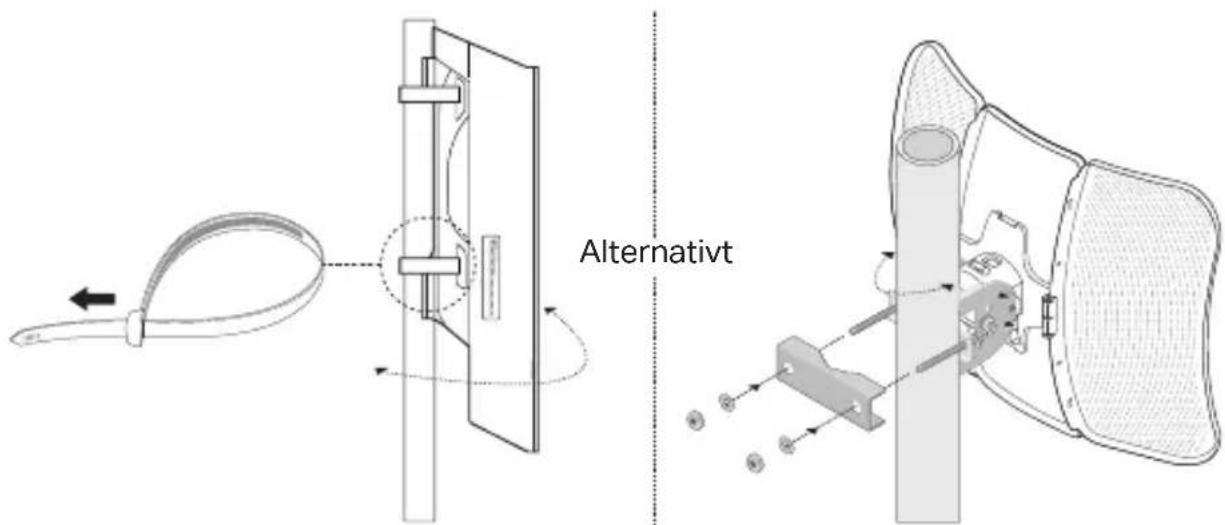

Installera encheten på en stolpe

Installera encheten på en lamyplig plats på stolpen och rikta sedan encheten Åt rätt häll

• Installera encheten på vöggen (für Produkten med upphängningskonsol)

Fäst konsolen på önskad plats på vöggen. Tryck och dra encheten För att lasa fast den Anslut sedan antennerna till encheten

Installera encheten och antennen (for WBS)

Installera encheten på antennen med konsolen Anslut RF-kablarna fran encheten till motsvarande ansluttingar på antennen. Satt fast skyddsholjet.

Programvarukonfiguration

- Administerat Lage

For att konfigurera flera encheter via ett centraliserat administreringsprogram erlen tradlós controller, se motsvarande användarguide Du kan hamta användarguiden på.Var webbplats http://www.tp-link.com

Självständigt lage

For att konfigurera en enchet genom ett webbaserat administreringssystem, folj stegen nedan

1. Starta en webbläsare och ange din enchets IP-adress i adressfältet och tryck på Enter

Obs!

• For EAO kan du se IP-adressen genom din router.

• För andraprodukter ar IP-adressen 192.168.0.254 som standard, och din dators IP-adress bör vara 192.168.0.x, där x ar nagot nummer mellan 1 och 253.

• Skriv admin som bade användarnamn och losenord for att logga in

• Åndra användarnamn och lösenord für att skydda encheten, och börga sedan att konfigurera.

Merk: Bildet kan vaere annerledes enn det faktiskeproduktet.

Feste encheten på en vegg (forprodukter med festebrakett)

Sådan monterer du encheden på en væg (til enched med monteringsbeslag)

Sådan monterer du encheden på en Antenne (til WBS)

Montér encheden på en antennne med beslaget Forbind antennekablerne fra encheden til de tilsvarende stik på antennen. Fastgör beskyttelseshætten.

Softwarekonfigurationer

Administeret tilstand

• Håll encheten borta frän vatten, eld, fukt eller varma miljöer
  Forsok inte att montera isär, reparera eller modifiera encheten
• Använd inte skadad laddare eller USB-kabel För laddning av encheten
• Använd inte nagon annan laddare an de rekommenderade
• Använd inte encheten darträdlösa encheter inte ar tillatna
• Adaptern mäste installeras nara utrustningen och vara lattillganglig

Läs och folj ovanstående sakerhetsinformation nar du använder encheten Vi kan inte

garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produit Använd den härprodukten med omsorg och på eget ansvar

TP-Link begränsadprodukgaranti

Enbart forprodukter av market TP-Link

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÄN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLATER AR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR

TP-Link garantar maskinvara av market TP-Link i sin originalforpackning mot defekter i material uller sammansattning vid normal anvandning enligt TP-Links riktlinjer och under en period beroende pa lokal underhalservice baserat fran ursprungliga inkopsdatumet for slutanvandaren
