MANUALE UTENTE CPE510 TP-LINK

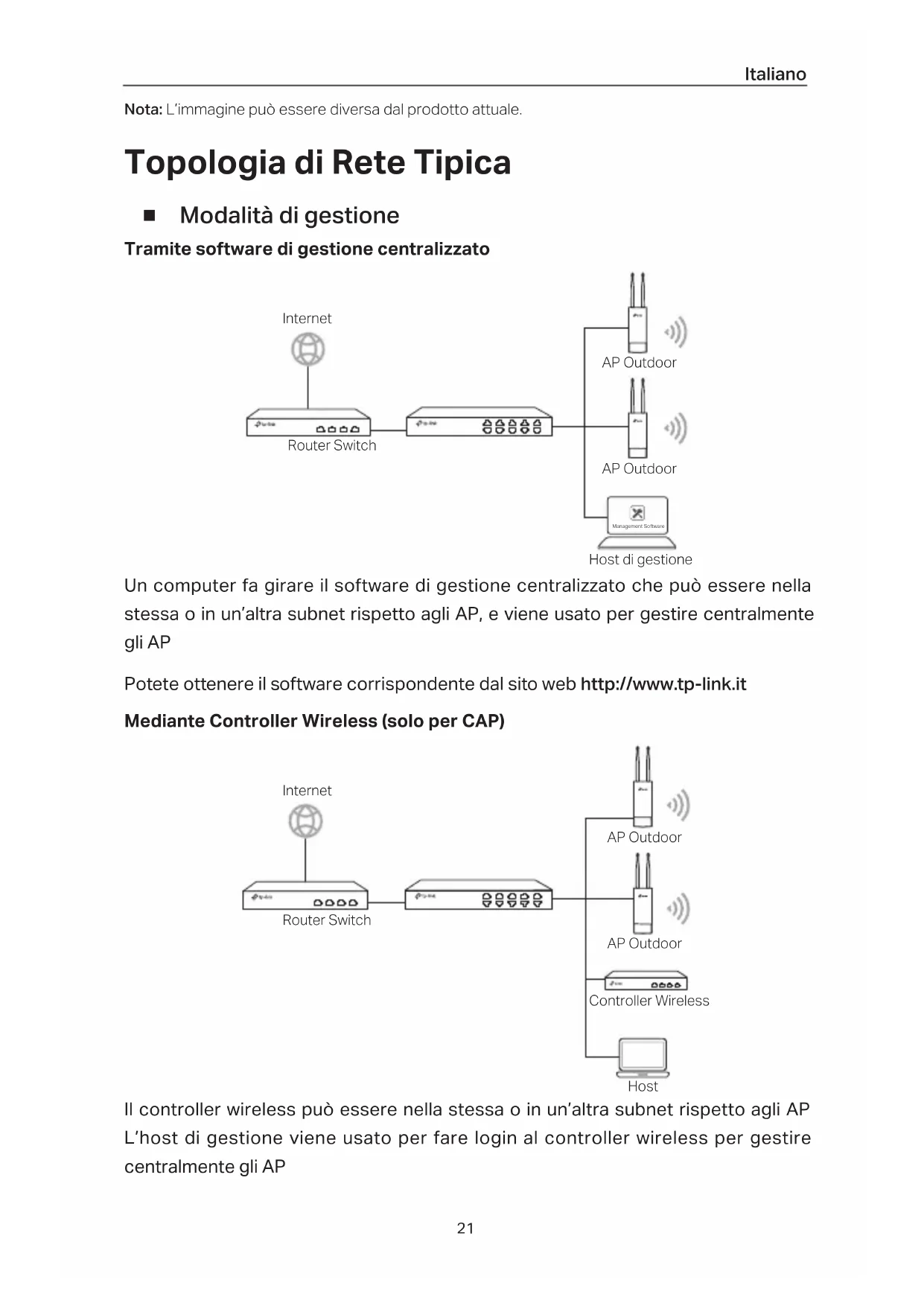

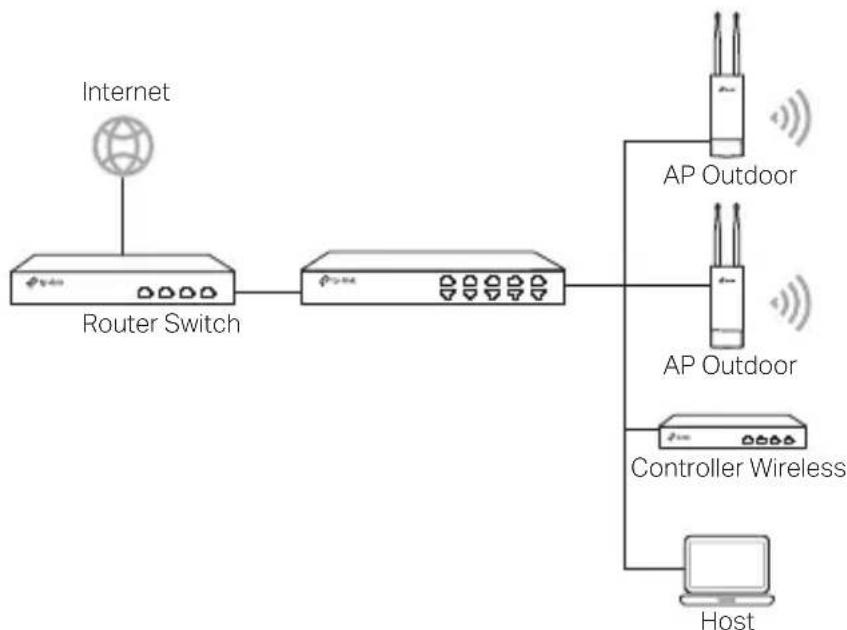

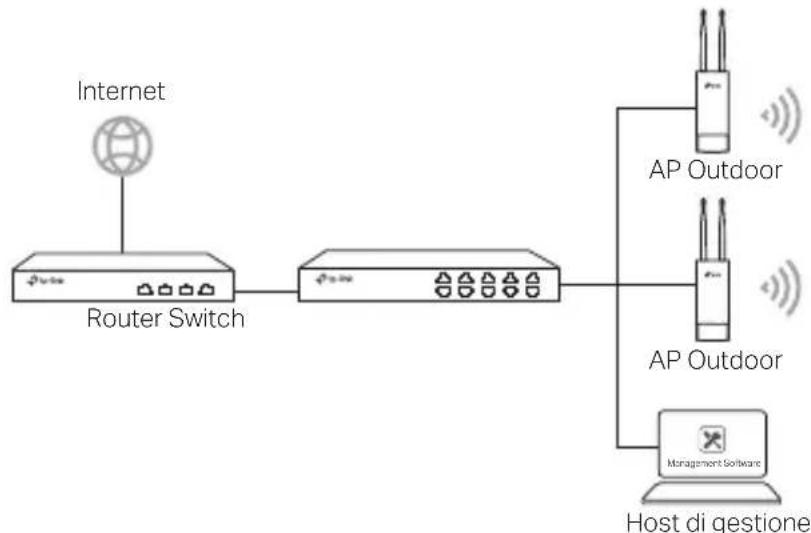

Nota: L’immagine può essere diversa dal prodotto attuale. Topologia di Rete Tipica ■ Modalità di gestione Tramite software di gestione centralizzato Management Software Un computer fa girare il software di gestione centralizzato che può essere nella stessa o in un’altra subnet rispetto agli AP, e viene usato per gestire centralmente gli AP Potete ottenere il software corrispondente dal sito web http://www.tp-link.it Mediante Controller Wireless (solo per CAP) Il controller wireless può essere nella stessa o in un’altra subnet rispetto agli AP L’host di gestione viene usato per fare login al controller wireless per gestire centralmente gli AP Router Switch Internet Host di gestione AP Outdoor AP Outdoor Router Switch Internet AP Outdoor AP Outdoor Controller Wireless HostItaliano

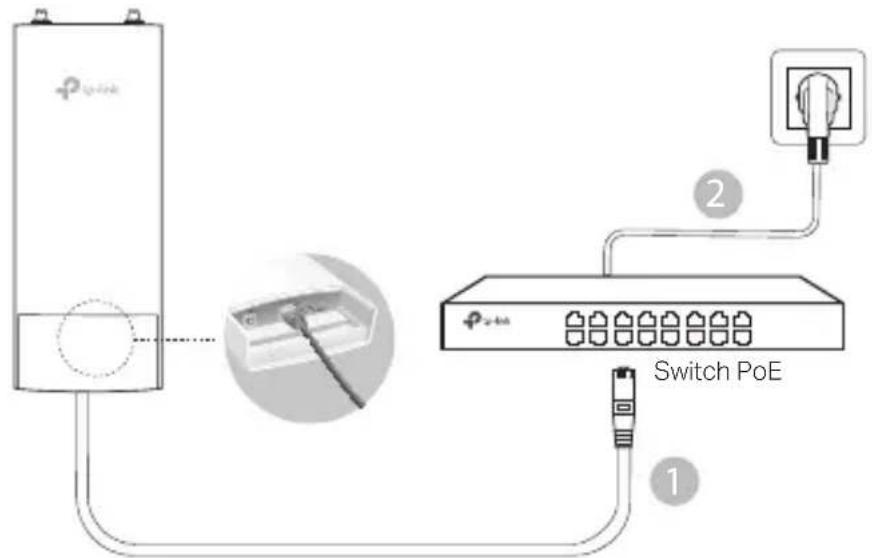

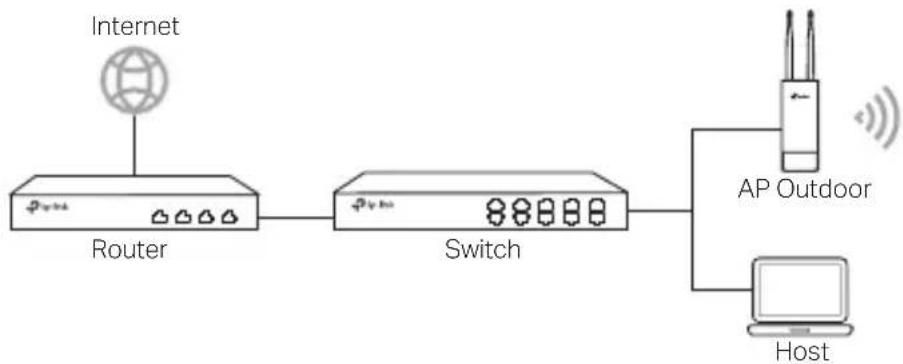

■ Modalità Standalone Connessione Hardware Scegliete un metodo per connettere il vostro dispositivo secondo gli accessori ■ Tramite Switch PoE

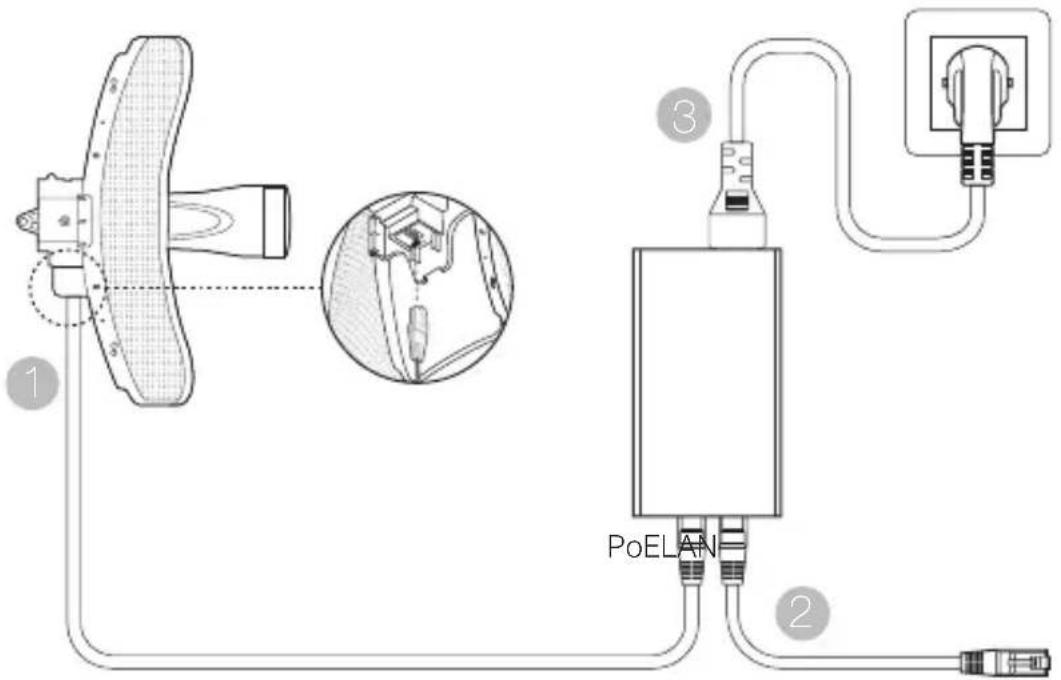

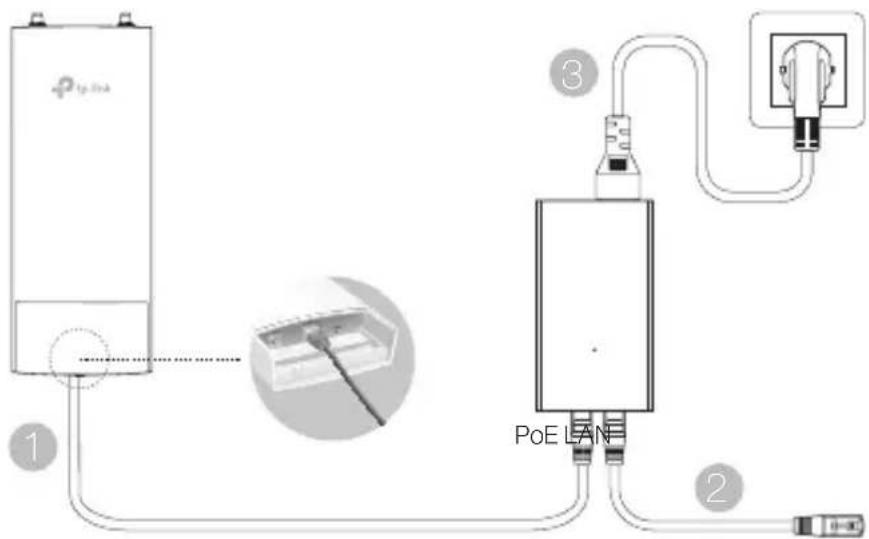

■ Tramite Adattatore PoE

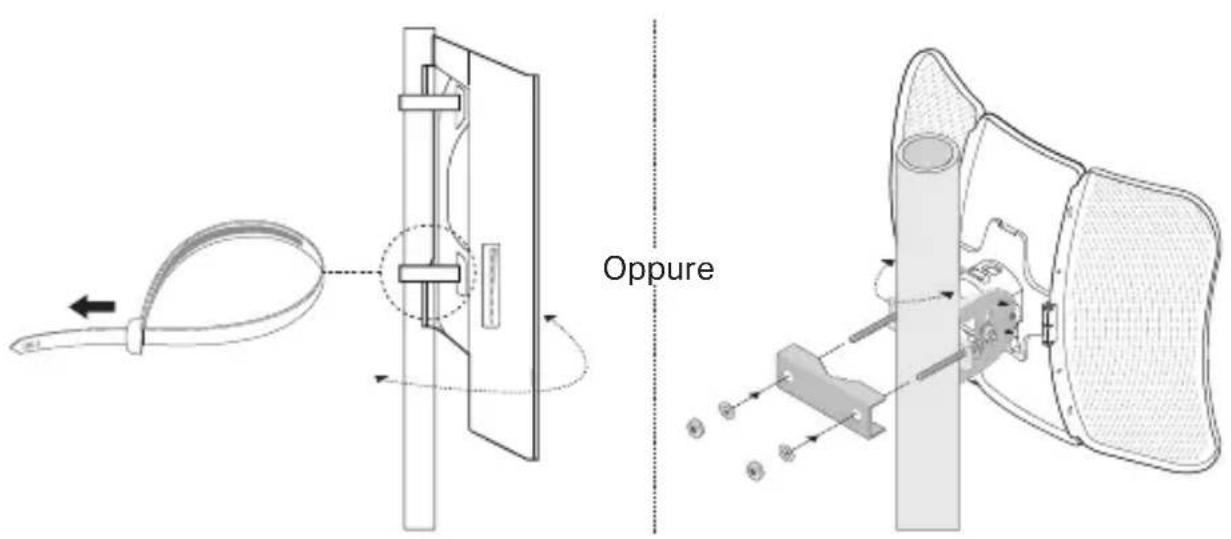

Installazione Hardware Scegliete come montare il dispositivo ■ Montaggio del dispositivo su un palo Nel luogo selezionato, attaccate il dispositivo alla posizione desiderata sul palo e allineate il dispositivo alla direzione che desiderate ■ Montaggio del dispositivo a muro (per i prodotti con le stae di montaggio) OppureItaliano

Montate le staffe di montaggio nella posizione che preferite sul muro Spingete e fate scivolare il dispositivo fino a quando si blocca nella posizione corretta, quindi connettete le antenne al dispositivo ■ Montaggio del dispositivo con un’antenna (per WBS) Montate il dispositivo con un’antenna mediante le staffe di montaggio Colleggate i cavi RF al dispositivo e ai connettori corrispondenti dell’antenna Attaccate il cappuccio protettivo Configurazione Software ■ Modalità di gestione Per congurare tutti i dispositivi mediante il software di gestione centralizzato o un controller wireless, consultate la corrispondente Guida Utente Potete scaricare la Guida Utente dal sito web http://www.tp-link.it ■ Modalità Standalone Per configurare un dispositivo mediante un sistema di gestione basato su web, seguite i passi successivi

1. Lanciate un browser web e scrivete l’indirizzo IP del vostro dispositivo nella

barra degli indirizzi e premete Invio Nota:

• Per gli EAP, potete ricavare l’indirizzo IP tramite il vostro router.

• Per gli altri prodotti, l’indirizzo IP di default è 192.168.0.254 e l’indirizzo IP del vostro computer deve essere 192.168.0.x (“x” qualsiasi numero compreso fra 1 e 253).

2. Immettete admin sia come username che come password per fare login

3. Cambiate username e password di default per proteggere il vostro dispositivo,

• Tenete il dispositivo lontano da acqua, fuoco, umidità e ambienti troppo caldi

• Non provate a disassemblare, riparare o modificare il dispositivo

• Non usate caricatori o cavi USB danneggiati per caricare il dispositivo

• Non usate altri caricatori al di fuori di quelli consigliati

• Non usate il dispositivo dove non è consentito l’uso di dispositivi wireless

• L'adattatore dovrà essere installato vicino al dispositivo e facilmente accessibile Leggete e seguite le informazioni di sicurezza sopra indicate quando utilizzate il dispositivo Non possiamo garantire che non accadano incidenti o danni se is usa in modo improprio il dispositivo Utilizzate questo prodotto con cura e lo fate funzionare a vostro rischio GaranziaEsclusivamente per prodotti marchiati TP-Link LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI

DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDIZIONI TP-Link garantisce i soli prodotti hardware marchiati TP-Link venduti nella rispettiva confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire dalla data riportata sulla prova d’acquisto da parte dell’utente finale Português Informação de Segurança
