MODE D'EMPLOI IHF 6.5 A M IX INDESIT

Entretien et soin,41

Anomalies et remèdes,42

! Il est important de conserver ce manuel

afin de pouvoir le consulter à tout

moment. En cas de vente, cession ou

déménagement, assurez-vous qu'il

accompagne toujours le produit.

! Veuillez lire attentivement les

instructions : elles contiennent des

informations importantes sur l'installation,

l'utilisation et la sécurité.

! N'apportez pas de modifications

électriques ou mécaniques sur le produit

ou sur les conduits d'évacuation.12

• La distance minimale entre la surface

où sont posés les récipients de cuisson

et la partie la plus basse de la hotte de

cuisine doit être d’au moins :

65 cm si la hotte est installée au-dessus

d'une table de cuisson à gaz

55 cm si la hotte est installée au-dessus

d'une table de cuisson électrique.

Si la notice d'installation de la table de

cuisson à gaz préconise une distance

plus grande, veuillez en tenir compte.

• La hotte est équipée de chevilles de

xation adaptées à la plupart des murs

ou plafonds. Il est toutefois nécessaire

de s'adresser à un technicien an de

s'assurer que le matériel est adapté au

type de mur ou plafond, lequel doit être

sufsamment résistant pour supporter

le poids de la hotte.

• Attention ! Ne raccordez pas l'appareil au

réseau électrique tant que l'installation

n'est pas totalement terminée.

• Avant toute opération de nettoyage ou

d'entretien, déconnectez la hotte du

réseau électrique en retirant la prise

ou en coupant l'interrupteur général de

• Pour toutes les opérations d'installation

et d'entretien, utilisez des gants de

• L’appareil n'est pas destiné à être utilisé

par des enfants ou des personnes aux

capacités physiques, sensorielles ou

mentales limitées et qui ne possèdent

pas l'expérience et les connaissances

nécessaires, à moins qu'ils ne soient

sous la surveillance d'une personne

responsable de leur sécurité ou que

cette personne leur ait appris comment

utiliser l'appareil.

• Les enfants doivent être surveillés an

d'éviter qu'ils ne jouent avec l'appareil.

• N'utilisez jamais l'appareil sans ltre

anti-graisse correctement monté !

• La hotte ne doit JAMAIS être utilisée

en guise de plan d'appui, à moins que

cela ait été expressément indiqué.

• La pièce où elle est installée doit disposer

d'une ventilation sufsante lorsque la

hotte est utilisée en même temps que

d'autres appareils à combustion utilisant

du gaz ou d'autres combustibles.

• L’air aspiré ne doit pas être acheminé

dans un conduit utilisé pour l'évacuation

des fumées produites par d'autres

appareils de combustion utilisant du

gaz ou d'autres combustibles.

• Veuillez respecter toutes les normes

relatives à l'évacuation de l'air.

• Il est strictement interdit de cuisiner

des aliments ambés sous la hotte ;

l'utilisation de ammes libres pourrait

endommager les ltres et provoquer

des incendies, c'est pourquoi cela est

interdit dans tous les cas.

• Il est conseillé de surveiller la cuisson

des aliments lorsque l'on a recours à la

friture, an d'éviter que l'huile chauffée

à trop haute température ne prenne feu.

• En ce qui concerne les mesures

techniques et de sécurité à adopter

pour l'évacuation des fumées, s'en

tenir étroitement aux dispositions des

autorités locales compétentes.13

• Il est conseillé de nettoyer fréquemment

l'appareil, aussi bien à l'intérieur qu'à

l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas

ce qui est expressément indiqué dans

les instructions d'entretien présentes

• Le non-respect des règles de nettoyage

de la hotte et de remplacement et

nettoyage des ltres peut être à l'origine

de risques d'incendie.

• N'utilisez et ne laissez pas la hotte sans

ampoules correctement installées, sous

peine de vous exposer à un risque de

secousse électrique.

• Nous déclinons toute responsabilité

en cas d'éventuels inconvénients,

dommages ou incendies subis par

l'appareil et dérivant du non-respect

des instructions présentes dans ce

• Attention ! Les parties accessibles

peuvent devenir très chaudes en cas

d'utilisation avec des appareils de

! Ne jamais faire appel à des techniciens non agréés.

• le type d’anomalie;

• le modèle de l’appareil (Mod.)

• son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique

apposée sur l’appareil

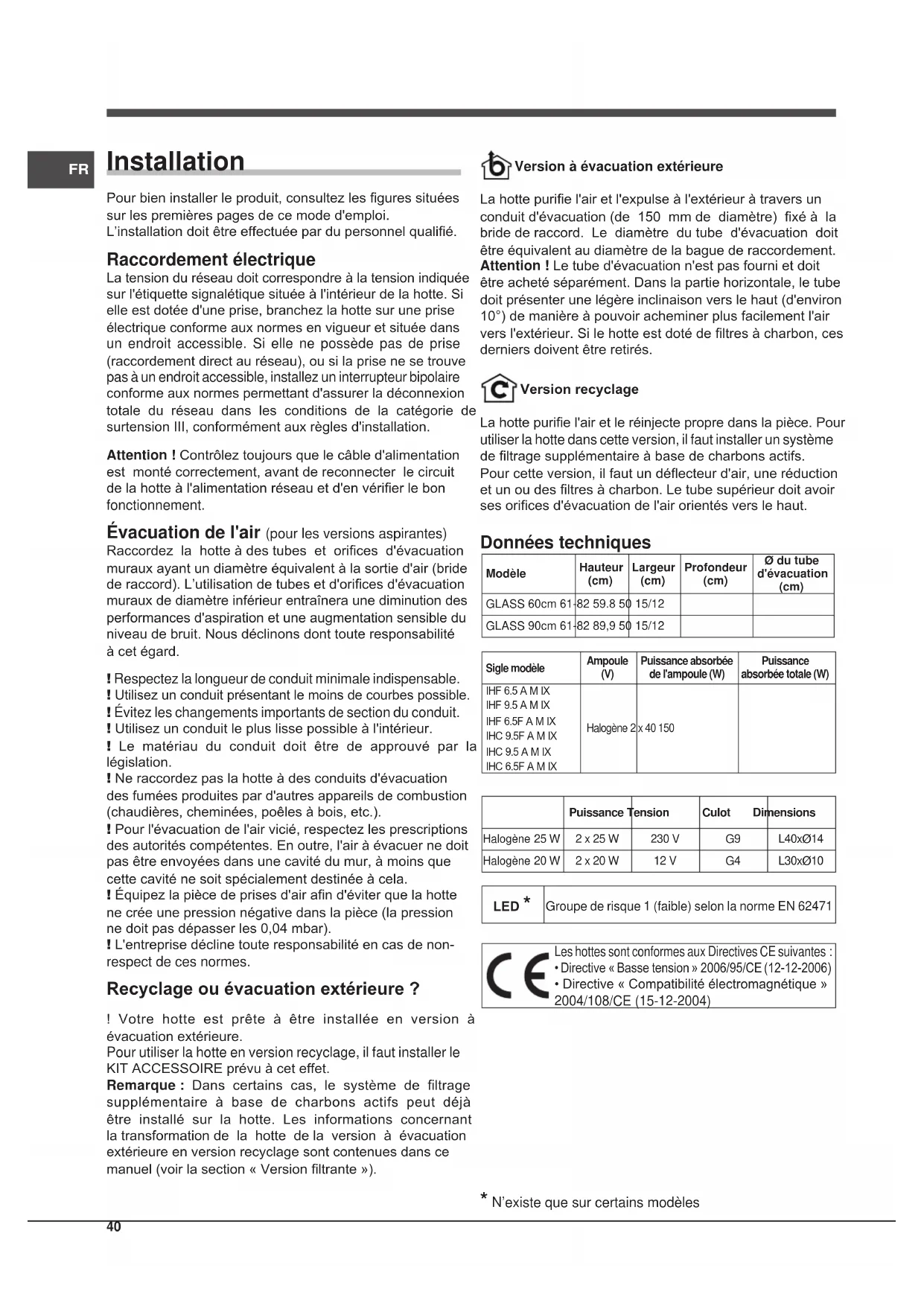

Pour bien installer le produit, consultez les gures situées

sur les premières pages de ce mode d'emploi.

L’installation doit être effectuée par du personnel qualié.

Raccordement électrique

La tension du réseau doit correspondre à la tension indiquée

sur l'étiquette signalétique située à l'intérieur de la hotte. Si

elle est dotée d'une prise, branchez la hotte sur une prise

électrique conforme aux normes en vigueur et située dans

un endroit accessible. Si elle ne possède pas de prise

(raccordement direct au réseau), ou si la prise ne se trouve

pas à un endroit accessible, installez un interrupteur bipolaire

conforme aux normes permettant d'assurer la déconnexion

totale du réseau dans les conditions de la catégorie de

surtension III, conformément aux règles d'installation.

Attention ! Contrôlez toujours que le câble d'alimentation

est monté correctement, avant de reconnecter le circuit

de la hotte à l'alimentation réseau et d'en vérier le bon

Évacuation de l'air (pour les versions aspirantes)

Raccordez la hotte à des tubes et orices d'évacuation

muraux ayant un diamètre équivalent à la sortie d'air (bride

de raccord). L’utilisation de tubes et d'orices d'évacuation

muraux de diamètre inférieur entraînera une diminution des

performances d'aspiration et une augmentation sensible du

niveau de bruit. Nous déclinons dont toute responsabilité

! Respectez la longueur de conduit minimale indispensable.

! Utilisez un conduit présentant le moins de courbes possible.

! Évitez les changements importants de section du conduit.

! Utilisez un conduit le plus lisse possible à l'intérieur.

! Le matériau du conduit doit être de approuvé par la

! Ne raccordez pas la hotte à des conduits d'évacuation

des fumées produites par d'autres appareils de combustion

(chaudières, cheminées, poêles à bois, etc.).

! Pour l'évacuation de l'air vicié, respectez les prescriptions

des autorités compétentes. En outre, l'air à évacuer ne doit

pas être envoyées dans une cavité du mur, à moins que

cette cavité ne soit spécialement destinée à cela.

! Équipez la pièce de prises d'air an d'éviter que la hotte

ne crée une pression négative dans la pièce (la pression

ne doit pas dépasser les 0,04 mbar).

! L'entreprise décline toute responsabilité en cas de non-

respect de ces normes.

Recyclage ou évacuation extérieure ?

! Votre hotte est prête à être installée en version à

évacuation extérieure.

Pour utiliser la hotte en version recyclage, il faut installer le

KIT ACCESSOIRE prévu à cet effet.

Remarque : Dans certains cas, le système de ltrage

supplémentaire à base de charbons actifs peut déjà

être installé sur la hotte. Les informations concernant

la transformation de la hotte de la version à évacuation

extérieure en version recyclage sont contenues dans ce

manuel (voir la section « Version ltrante »).

Version à évacuation extérieure

La hotte purie l'air et l'expulse à l'extérieur à travers un

conduit d'évacuation (de 150 mm de diamètre) xé à la

bride de raccord. Le diamètre du tube d'évacuation doit

être équivalent au diamètre de la bague de raccordement.

Attention ! Le tube d'évacuation n'est pas fourni et doit

être acheté séparément. Dans la partie horizontale, le tube

doit présenter une légère inclinaison vers le haut (d'environ

10°) de manière à pouvoir acheminer plus facilement l'air

vers l'extérieur. Si le hotte est doté de ltres à charbon, ces

derniers doivent être retirés.

La hotte purie l'air et le réinjecte propre dans la pièce. Pour

utiliser la hotte dans cette version, il faut installer un système

de ltrage supplémentaire à base de charbons actifs.

Pour cette version, il faut un déecteur d'air, une réduction

et un ou des ltres à charbon. Le tube supérieur doit avoir

ses orices d'évacuation de l'air orientés vers le haut.

Données techniques ModèleHauteur (cm) Largeur (cm) Profondeur (cm) Ø du tube d'évacuation (cm) GLASS 60cm 61-82 59.8 50 15/12GLASS 90cm 61-82 89,9 50 15/12Sigle modèleAmpoule (V) Puissance absorbée de l'ampoule (W)Puissance absorbée totale (W)IHF 6.5 A M IXIHF 9.5 A M IXIHF 6.5F A M IXIHC 9.5F A M IXIHC 9.5 A M IXIHC 6.5F A M IXHalogène 2 x 40 150Puissance Tension Culot DimensionsHalogène 25 W 2 x 25 W 230 V G9 L40xØ14 Halogène 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Groupe de risque 1 (faible) selon la norme EN 62471 Les hottes sont conformes aux Directives CE suivantes :

• Directive « Basse tension » 2006/95/CE (12-12-2006)

• Directive « Compatibilité électromagnétique »

2004/108/CE (15-12-2004)

* N’existe que sur certains modèles41

FR Commandes GLASS Modèles avec clavier mécanique IHF 6.5 A M IX - IHF 9.5 A M IXIHF 6.5F A M IX - IHC 9.5F A M IXIHC 9.5 A M IX - IHC 6.5F A M IX T1 T2 T3 T4 T5 T1 Réinitialisation du moteurLorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'éteint.T2 Vitesse 1Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 1.T3 Vitesse 2Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 2.T4 Vitesse 3Lorsque l'on appuie sur ce bouton, la hotte passe de l'état précédent à la vitesse 3.T5 Allumage/extinction des lampes Entretien et soin

Attention ! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation.Premier nettoyage• Retirez les lms de protection• Éliminez les impuretés avec une éponge humide et un peu de savon neutre• Rincez avec un chiffon humide• Séchez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inoxNettoyage périodiqueLa hotte doit être nettoyée fréquemment (au moins aussi souvent que l'on procède à l'entretien des ltres à graisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède.Évitez l'utilisation de produits abrasifs ou corrosifs.Attention : Le non-respect des règles de nettoyage de l'appareil et de remplacement des ltres peut être à l'origine de risques d'incendie. Il est donc recommandé de s'en tenir aux instructions suggérées. Nous déclinons toute responsabilité en cas d'éventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des avertissements ci-dessus.Entretien des ltres anti-graisse (A) A Le ltre anti-graisse retient les particules de graisse provenant de la cuisson ; il doit être nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court.Pour démonter le filtre à graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le ltre anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de ltrage.Entretien du ltre à charbon (B)Le filtre à charbon retient les odeurs désagréables provenant de la cuisson. La saturation du ltre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le ltre anti-graisse est nettoyé. Dans tous les cas, il faut remplacer la cartouche au moins tous les vingt mois. Ce ltre NE peut PAS être lavé ou régénéré B Démontage : Enlevez le ltre aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte. B Montage : Accrochez le ltre aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.42

FR Remplacement des ampoules LED

La hotte est équipée d’un système d’éclairage à technologie

LED. Les Led assurent un éclairage optimal, une plus longue

durée de vie et une consommation d’énergie réduite par

rapport aux lampes traditionnelles. Pour leur remplacement,

s’adresser au service d’assistance technique.

Si le câble d'alimentation est endommagé, il peut être

remplacé par le fabricant ou par son service d'assistance

technique an d'éviter tout danger.

MISE AU REBUT Cet appareil est conforme à la Directive Européenne

2012/19/CE relative aux déchets d'équipements électriques

et électroniques (DEEE). En veillant à mettre au rebut

correctement ce produit, l'utilisateur contribue à prévenir les

éventuelles conséquences négatives pour l'environnement

présent sur le produit ou sur la

documentation qui l'accompagne indique que ce produit ne

doit pas être traité comme un déchet ménager mais qu'il

doit être déposé dans un point de collecte spécialisé dans

le recyclage des appareils électriques et électroniques.

Veuillez respecter les normes locales en vigueur en matière

d'élimination des déchets. Pour plus d'informations sur le

traitement, la récupération et le recyclage de ce produit,

veuillez contacter les autorités locales, le service de collecte

des ordures ménagères ou le magasin dans lequel vous

avez acheté le produit.

Anomalies et remèdes

Si quelque chose semble ne pas fonctionner, avant

d'appeler le Service d'assistance, veuillez vérier les points

Si la hotte ne fonctionne pas :

• il n'y a pas de coupure de courant.

• une vitesse a bien été sélectionnée.

Si la hotte afche un mauvais rendement :

• La vitesse sélectionnée est sufsante pour la quantité

de fumée et de vapeurs dégagée.

• La cuisine est sufsamment aérée pour permettre une

• Le ltre à charbon n'est pas usagé (hotte en version

Si la hotte s'est éteint en cours de fonctionnement

• il n'y a pas de coupure de courant.

• le disjoncteur omnipolaire ne s'est pas déclenché.

En cas d'anomalies de fonctionnement éventuelles, avant

de vous adresser au service d'assistance, débranchez

l'appareil de l'alimentation électrique pendant au moins

5 secondes puis rebranchez-le. Si l'anomalie persiste,

consultez le service d'assistance.

* N’existe que sur certains modèles

Remplacement des ampoules

Déconnectez l'appareil du réseau électrique et retirez les

ltres anti-graisse.

Attention ! Avant de toucher aux ampoules, assurez-vous

qu'elles sont froides.

1. Retirez la protection en

faisant levier avec un petit

tournevis plat ou un outil

2. Remplacez l'ampoule

usagée. Utilisez uniquement

des ampoules ayant les

mêmes caractéristiques

que celles usagées (pour

plus de détails, consultez

les données techniques présentes dans le livret suivant).

3. Refermez la protection (xation à déclic).ES
