РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IHF 6.5 A M IX INDESIT

Руководство по эксплуатации

Руководство по эксплуатации,2

Сервисное обслуживание,32

Техническое обслуживание и уход,62

Неисправности и методы их устранения,63

! Важно сохранить настоящее

руководство для его консультаций

в любое время. В случае продажи,

передачи или переезда проверьте,

чтобы руководство прилагалось к

! Внимательно прочитайте инструкции:

в них приводятся важные сведения о

монтаже, эксплуатации и безопасности.

! Не изменяйте электропроводку или

механическую часть изделия или

трубопровод дымоудаления.

• Минимальное расстояние от опорных

решеток на варочной панели до самой

нижней части кухонной вытяжки

должно быть не менее:

65 см, если вытяжка установлена

над газовой варочной панелью

55 см, если вытяжка установлена над

электрической варочной панелью.

Если в инструкциях по монтажу к

газовой плите указывается большее

расстояние, при монтаже вытяжки

необходимо учесть эти указания.

• В комплект вытяжки входят

крепежные шурупы, рассчитанные на

большинство типов стен и потолков.

Тем не менее необходимо обратиться

к квалифицированному технику для

проверки пригодности материалов в

соответствии с типом стены/потолка,

которые должны быть достаточно

прочными для веса кухонной вытяжки.

• Внимание! Не подключайте прибор к

электросети до полного завершения

• Перед началом каких-либо работ

по чистке или тех. обслуживанию

отсоедините вытяжку от электросети,

вынув штепсельную вилку из сетевой

розетки или выключив общий

• Для выполнения всех работ по

монтажу и тех. обслуживанию

надевать рабочие перчатки.

• Изделие не предназначено для

использования детьми или лицами

с ограниченными физическими,

сенсорными или умственными

способностями, без опыта и знания,

без контроля или обучения правилам

использования изделия лицами,

отвечающими за их безопасность.

• Следите, чтобы дети не играли с

• Никогда не используйте изделие без

правильно установленного жирового

• НИКОГДА не используйте кухонную

вытяжку в качестве опорной

поверхности, если это четко не

• Помещение должно хорошо

проветриваться, когда кухонная

вытяжка используется одновременно

с другими приборами на газу или

ином горючем топливе.

• Удаляемый воздух не должен

попадать в дымоход, используемый

для удаления дыма от изделий с

газовым топливом или иным горючим

• Соблюдайте все нормативы по

• Категорически запрещается

готовить на открытом пламени

под кухонной вытяжкой; открытое

пламя может повредить фильтры

и привести к возгоранию, поэтому

его использование категорически

• Рекомендуется непрерывно

контролировать приготовление блюд

во фритюре во избежание возгорания

• Правила техники и безопасности,

применяемые к системе

дымоудаления должны строго

соответствовать нормативам

местных компетентных органов.

• Рекомендуется регулярно чистить

изделие как изнутри, так и снаружи

(НЕ РЕЖЕ ОДНОГО РАЗА В МЕСЯЦ, в

любом случае соблюдать инструкции

по тех. обслуживанию, приведенные

в настоящем тех. руководстве).

• Несоблюдение правил по уходу за

кухонной вытяжкой и замене и чистке

фильтров приводит к возгоранию.

• Не используйте или не оставляйте

вытяжку без правильно

установленных лампочек, так как

это может привести к удару током.

• Производитель снимает с себя

всякую ответственность за

возможные повреждения, ущерб или

пожары, которые могут случиться с

изделием по причине несоблюдения

инстуркций, приведенных в

настоящем тех. руководстве.

• Внимание! Открытые части могут

сильно нагреться от варочной панели.

• НIКОЛИ не вживайте витяжку в

всереденi, так i зовнi (ЩОНАЙМЕНШ

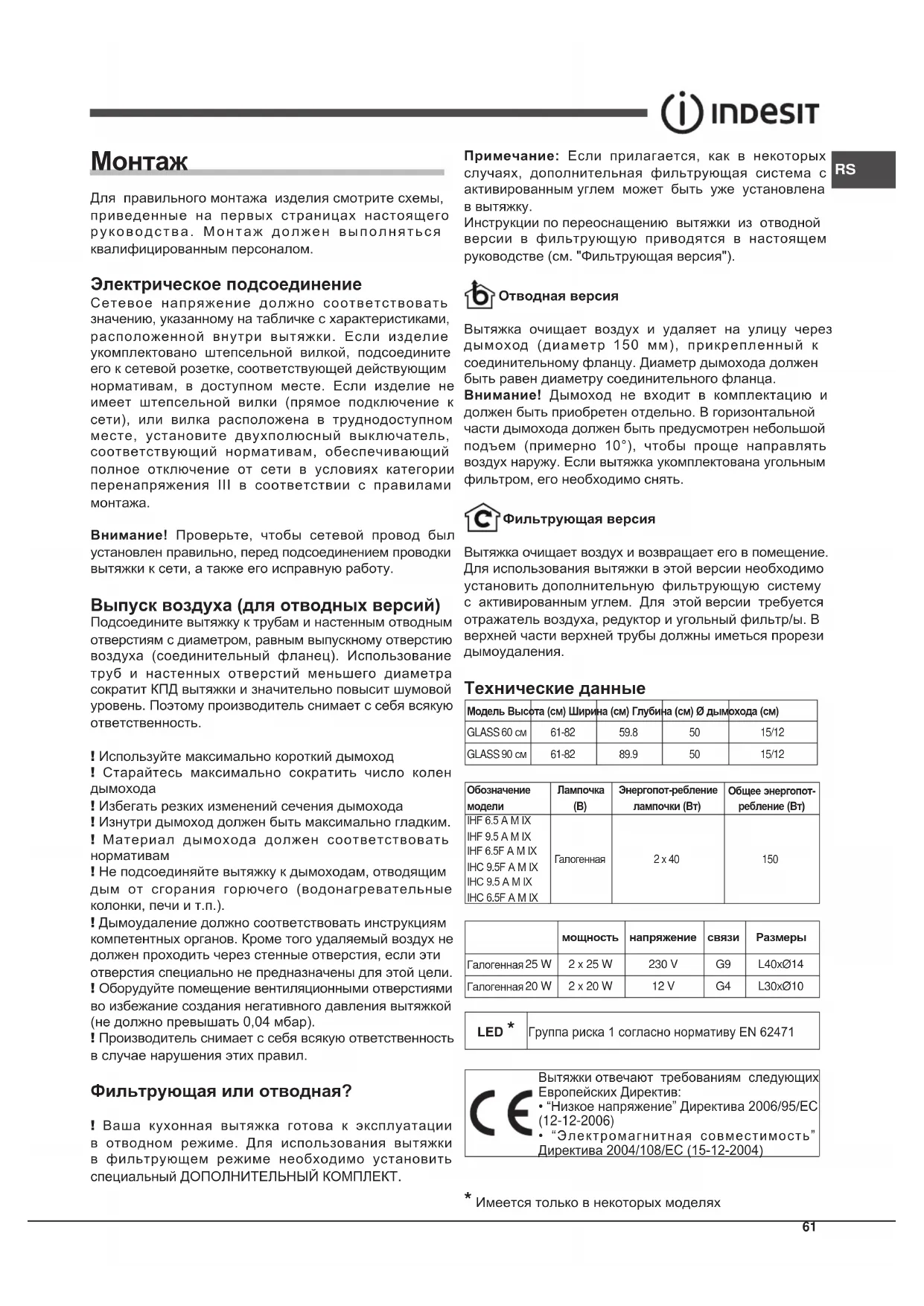

Сервисное обслуживание

! Никогда не обращайтесь к неуполномоченным

При обращении в Центр Технического Обслуживания

необходимо сообщить:

• Тип неисправности;

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №)

Эти данные вы найдете на паспортной табличке,

расположенной на изделии.

Для правильного монтажа изделия смотрите схемы,

приведенные на первых страницах настоящего

руководства. Монтаж должен выполняться

квалифицированным персоналом.

Электрическое подсоединение

Сетевое напряжение должно соответствовать

значению, указанному на табличке с характеристиками,

расположенной внутри вытяжки. Если изделие

укомплектовано штепсельной вилкой, подсоедините

его к сетевой розетке, соответствующей действующим

нормативам, в доступном месте. Если изделие не

имеет штепсельной вилки (прямое подключение к

сети), или вилка расположена в труднодоступном

месте, установите двухполюсный выключатель,

соответствующий нормативам, обеспечивающий

полное отключение от сети в условиях категории

перенапряжения III в соответствии с правилами

Внимание! Проверьте, чтобы сетевой провод был

установлен правильно, перед подсоединением проводки

вытяжки к сети, а также его исправную работу.

Выпуск воздуха (для отводных версий)

Подсоедините вытяжку к трубам и настенным отводным

отверстиям с диаметром, равным выпускному отверстию

воздуха (соединительный фланец). Использование

труб и настенных отверстий меньшего диаметра

сократит КПД вытяжки и значительно повысит шумовой

уровень. Поэтому производитель снимает с себя всякую

! Используйте максимально короткий дымоход

! Старайтесь максимально сократить число колен

! Избегать резких изменений сечения дымохода

! Изнутри дымоход должен быть максимально гладким.

! Материал дымохода должен соответствовать

! Не подсоединяйте вытяжку к дымоходам, отводящим

дым от сгорания горючего (водонагревательные

колонки, печи и т.п.).

! Дымоудаление должно соответствовать инструкциям

компетентных органов. Кроме того удаляемый воздух не

должен проходить через стенные отверстия, если эти

отверстия специально не предназначены для этой цели.

! Оборудуйте помещение вентиляционными отверстиями

во избежание создания негативного давления вытяжкой

(не должно превышать 0,04 мбар).

! Производитель снимает с себя всякую ответственность

в случае нарушения этих правил.

Фильтрующая или отводная?

! Ваша кухонная вытяжка готова к эксплуатации

в отводном режиме. Для использования вытяжки

в фильтрующем режиме необходимо установить

специальный ДОПОЛНИТЕЛЬНЫЙ КОМПЛЕКТ.

Примечание: Если прилагается, как в некоторых

случаях, дополнительная фильтрующая система с

активированным углем может быть уже установлена

Инструкции по переоснащению вытяжки из отводной

версии в фильтрующую приводятся в настоящем

руководстве (см. "Фильтрующая версия").

Вытяжка очищает воздух и удаляет на улицу через

дымоход (диаметр 150 мм), прикрепленный к

соединительному фланцу. Диаметр дымохода должен

быть равен диаметру соединительного фланца.

Внимание! Дымоход не входит в комплектацию и

должен быть приобретен отдельно. В горизонтальной

части дымохода должен быть предусмотрен небольшой

подъем (примерно 10°), чтобы проще направлять

воздух наружу. Если вытяжка укомплектована угольным

фильтром, его необходимо снять.

Вытяжка очищает воздух и возвращает его в помещение.

Для использования вытяжки в этой версии необходимо

установить дополнительную фильтрующую систему

с активированным углем. Для этой версии требуется

отражатель воздуха, редуктор и угольный фильтр/ы. В

верхней части верхней трубы должны иметься прорези

Технические данные Модель Высота (см) Ширина (см) Глубина (см) Ø дымохода (см) GLASS 60 см 61-82 59.8 50 15/12

GLASS 90 см 61-82 89.9 50 15/12 Обозначение моделиЛампочка (В) Энергопот-ребление лампочки (Вт)Общее энергопот- ребление (Вт)IHF 6.5 A M IXIHF 9.5 A M IXIHF 6.5F A M IXIHC 9.5F A M IXIHC 9.5 A M IXIHC 6.5F A M IX Галогенная 2 x 40 150 мощность напряжение связи РазмерыГалогенная 25 W 2 x 25 W 230 V G9 L40xØ14 Галогенная 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Группа риска 1 согласно нормативу EN 62471 Вытяжки отвечают требованиям следующих

Европейских Директив:

• “Низкое напряжение” Директива 2006/95/EC

• “Электромагнитная совместимость”

Директива 2004/108/EC (15-12-2004)

* Имеется только в некоторых моделях62

Модели с механической консолью IHF 6.5 A M IX - IHF 9.5 A M IXIHF 6.5F A M IX - IHC 9.5F A M IXIHC 9.5 A M IX - IHC 6.5F A M IX T1 T2 T3 T4 T5 Т1 Остановка двигателяПри нажатии кнопки в процессе работы вытяжка переключается в режим ВЫКЛ.Т2 Скорость 1При нажатии кнопки вытяжка переключается на 1-ую скорость.Т2 Скорость 2При нажатии кнопки вытяжка переключается на 2-ую скорость.Т2 Скорость 3При нажатии кнопки вытяжка переключается на 3-ью скорость.Т5 ВКЛ./ВЫКЛ. освещения Техническое обслуживание

и уход Внимание! Перед началом каких-либо работ по чистке или тех. обслуживанию отсоедините вытяжку от электросети, вынув штепсельную вилку из сетевой розетки или выключив общий выключатель в доме.Первая чистка• Снимите защитную пленку• Протрите загрязнения влажной губкой с нейтральным моющим средством.• Тщательно протрите влажной тряпкой.• Вытрите насухо мягкой тряпкой, если вытяжка из нержавеющей стали, протирайте вдоль полос металла.Регулярная чисткаВытяжку нужно регулярно чистить (не реже чистки жировых фильтров) как внутри, так и снаружи. Для чистки использовать тряпку нейтральным моющим средством и теплую воду. Не следует использовать моющие средства, содержащие абразивные вещества.Внимание: Несоблюдение правил по уходу за кухонной вытяжкой и замене фильтров приводит к возгоранию. Рекомендуется следовать приведенным инструкциям. Производитель снимает с себя всякую ответственность за возможное повреждение двигателя, возгорание по причине неправильного ухода или несоблюдения вышеуказанных предупреждений.Обслуживание жировых фильтров (А) A Жировой фильтр удерживает жирные частицы, содержащиеся в испарениях варочной панели при готовке. Необходимо чистить этот фильтр не реже одного раза в месяц неагрессивными моющими средствами вручную или в посудомоечной машине при низкой температуре по короткой программе. Для съема жирового фильтра потяните за ручку пружинного отцепления. При мойке жирового фильтра в посудомоечной машине его цвет может потускнеть, но это не влияет на его рабочие характеристики.Обслуживание угольного фильтра (В)Угольный фильтр задерживает неприятные запахи от варочной панели при готовке. Сатурация угольного фильтра происходит после довольно продолжительной эксплуатации в зависимости от типа кухни и от регулярности чистки жирового фильтра. В любом случае даже без сигнализации сатурации следует заменять патрон фильтра не реже 1 раза в 20 месяца. Этот фильтр НЕЛЬЗЯ мыть или регенерировать. B Съем: Снимите угольный фильтр, нажав на два передних рычажка, крепящие его к вытяжке. B Монтаж: Вначала присоедините угольный фильтр к металлическим шпонкам в задней части вытяжки, затем в передней части, нажав на два рычажка.63

Порядок замены лампочек

Отключите вытяжку от электросети и снимите жировой

Внимание! Прежде чем дотронуться до лампочек,

убедитесь, что они холодные.

1. Снять плафон, поддев

его маленькой плоской

отверткой или подобным

2. Замените перегоревшую

лампочку. Используйте

характеристиками (более

смотрите в технических данных, приведенные в

следующем руководстве).

3. Закройте плафон (крепление с щелчком).

Порядок замены лампочек LED

Вытяжка укомплектована системой освещения со

светодиодными ламочками. Светодиодные лампочки

обеспечивают оптимальное освещение, больший срок

службы и меньшее энергопотребление по сравнению

с традициональными лампочками. Для их замены

обращайтесь в Сервис.

Если сетевой провод поврежден, во избежание какого-

либо риска его замену должен выполнить производитель

или уполномоченный сервис.

Данное изделие имеет маркировку соответствия

Европейской Директиве 2012/19/ЕС, Утилизация

электрических и электронных изделий (WEEE).

Проверьте, чтобы по окончании его срока службы

данное изделие было сдано в утиль. Этим Вы поможете

сохранить окружающую среду.

на изделии или в прилагающейся к

нему документации означает, что данное изделие

не должно рассматриваться как бытовые отходы, а

должно быть сдано в специальный центр утилизации,

занимающийся уничтожением электрических и

электронных приборов. Изделие должно быть сдано

в утиль в соответствии с местными нормативами по

утилизации отходов. За дополнительными сведениями

касательно обработки, утилизации и уничтожения

данного изделия обращайтесь в местную организацию,

занимающуюся сбором домашних бытовых приборов

или в магазин, в котором было куплено изделие.

Неисправности и методы

При обнаружении неисправности перед тем, как обратиться

в Сервис, выполните следущие простые проверки:

Если вытяжка не работает:

• наличие электропитания

• была ли задана скорость.

При низкой эффективности вытяжки:

• Чтобы заданная скорость двигателя была достаточной

для объема испарений и дыма.

• Чтобы помещение кухни имело достаточную

вентиляцию для воздухозабора.

• Не изношен ли угольный фильтр (фильтрующая

Если вытяжка выключается в процессе работы:

• наличие электропитания

• не сработал ли многополюсных разъединитель.

В случае возможных неисправностей перед тем, как

обратиться в Сервис, отсоедините вытяжку примерно

на 5 сек. от сетевого питания, вынув штепсельную вилку

из сетевой розетки, затем вновь подсоедините. Если

неисправность не устраняется, обратитесь в Сервис.

* Имеется только в некоторых моделях
