MANUALE UTENTE IHF 6.5 A M IX INDESIT

Istruzioni per l’uso

Instruções para a utilização

Istruzioni per l’uso,1

Manutenzione e cura,35

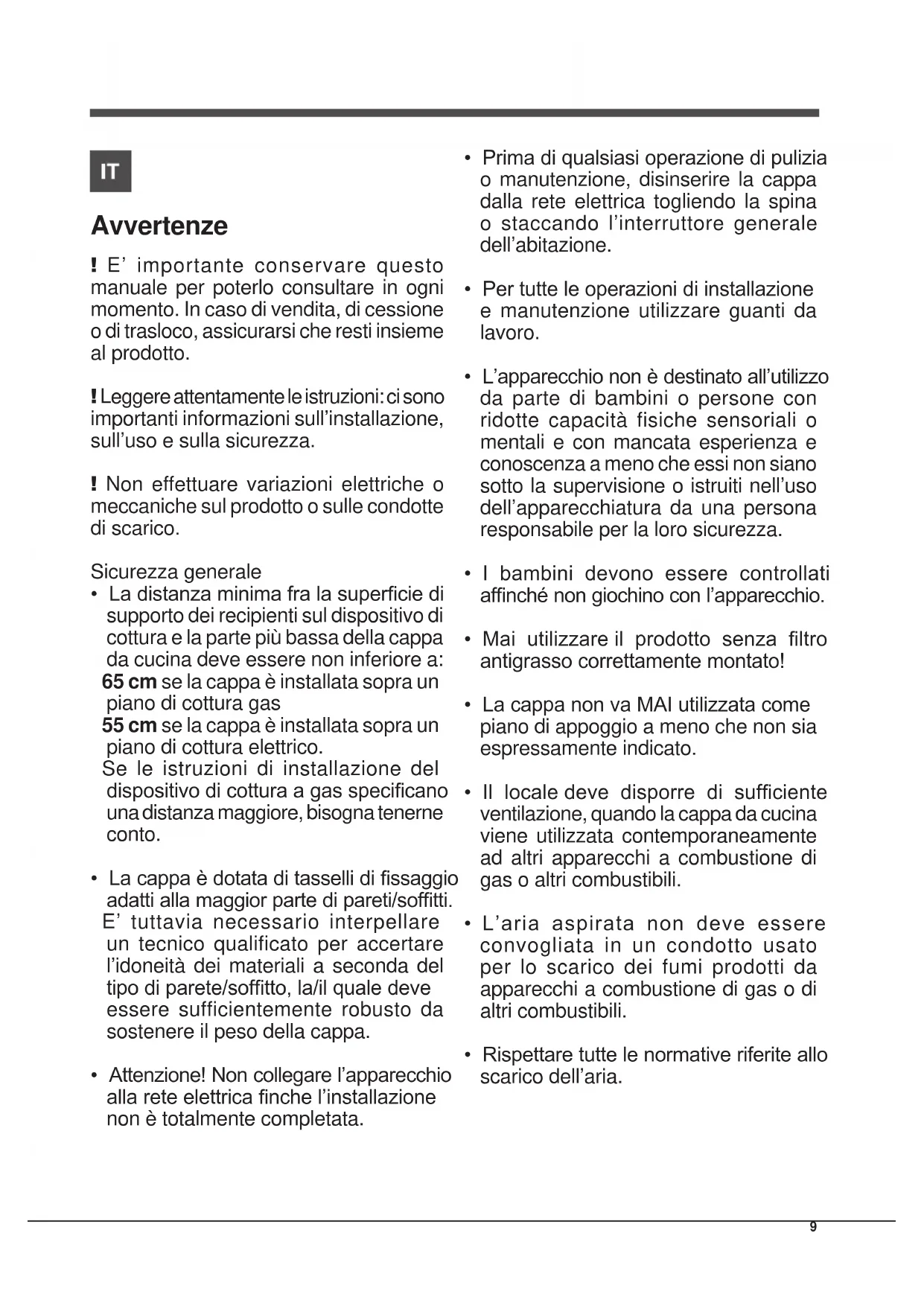

! E’ importante conservare questo

manuale per poterlo consultare in ogni

momento. In caso di vendita, di cessione

o di trasloco, assicurarsi che resti insieme

! Leggere attentamente le istruzioni: ci sono

importanti informazioni sull’installazione,

sull’uso e sulla sicurezza.

! Non effettuare variazioni elettriche o

meccaniche sul prodotto o sulle condotte

• La distanza minima fra la supercie di

supporto dei recipienti sul dispositivo di

cottura e la parte più bassa della cappa

da cucina deve essere non inferiore a:

65 cm se la cappa è installata sopra un

piano di cottura gas

55 cm se la cappa è installata sopra un

piano di cottura elettrico.

Se le istruzioni di installazione del

dispositivo di cottura a gas specicano

una distanza maggiore, bisogna tenerne

• La cappa è dotata di tasselli di ssaggio

adatti alla maggior parte di pareti/softti.

E’ tuttavia necessario interpellare

un tecnico qualificato per accertare

l’idoneità dei materiali a seconda del

tipo di parete/softto, la/il quale deve

essere sufficientemente robusto da

sostenere il peso della cappa.

• Attenzione! Non collegare l’apparecchio

alla rete elettrica nche l’installazione

non è totalmente completata.

• Prima di qualsiasi operazione di pulizia

o manutenzione, disinserire la cappa

dalla rete elettrica togliendo la spina

o staccando l’interruttore generale

• Per tutte le operazioni di installazione

e manutenzione utilizzare guanti da

• L’apparecchio non è destinato all’utilizzo

da parte di bambini o persone con

ridotte capacità fisiche sensoriali o

mentali e con mancata esperienza e

conoscenza a meno che essi non siano

sotto la supervisione o istruiti nell’uso

dell’apparecchiatura da una persona

responsabile per la loro sicurezza.

• I bambini devono essere controllati

afnché non giochino con l’apparecchio.

• Mai utilizzare il prodotto senza ltro

antigrasso correttamente montato!

• La cappa non va MAI utilizzata come

piano di appoggio a meno che non sia

espressamente indicato.

• Il locale deve disporre di sufciente

ventilazione, quando la cappa da cucina

viene utilizzata contemporaneamente

ad altri apparecchi a combustione di

gas o altri combustibili.

• L’aria aspirata non deve essere

convogliata in un condotto usato

per lo scarico dei fumi prodotti da

apparecchi a combustione di gas o di

• Rispettare tutte le normative riferite allo

scarico dell’aria.10

• E’ severamente vietato cucinare cibi a

amma libera sotto la cappa; l’impiego

di amma libera è dannoso ai ltri e

può dar luogo ad incendi, pertanto deve

essere evitato in ogni caso.

• Si consiglia di tenere sotto costante

controllo la cottura di cibi tramite frittura,

al ne di evitare che l’olio surriscaldato

• Per quanto riguarda le misure tecniche

e di sicurezza da adottare per lo scarico

dei fumi attenersi strettamente a quanto

previsto dai regolamenti delle autorità

• Si consiglia di pulire frequentemente

il prodotto, sia internamente che

esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto

espressamente indicato nelle istruzioni

di manutenzione riportate in questo

• L’inosservanza delle norme di pulizia

della cappa e della sostituzione e pulizia

dei ltri comporta rischi di incendi.

• Non utilizzare o lasciare la cappa priva

di lampade correttamente montate per

possibile rischio di scossa elettrica.

• Si declina ogni responsabilità per

eventuali inconvenienti, danni o incendi

provocati all’apparecchio derivati

dall’inosservanza delle istruzioni

riportate in questo manuale.

• Attenzione! Le parti accessibili possono

diventare molto calde se utilizzate con

degli apparecchi di cottura.

! Non ricorrere mai a tecnici non autorizzati.

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta

caratteristiche posta sull’apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta

chiamare il Numero Unico Nazionale 199.199.199* per

essere messi subito in contatto con il Centro Assistenza

Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non

lascia mai inascoltata una richiesta.

Per la corretta installazione del prodotto vedere le gure

disponibili nelle prime pagine di questo libretto.

L’installazione va effettuata da personale qualicato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata

sull’etichetta caratteristiche situata all’interno della cappa.

Se provvista di spina, allacciare la cappa ad una presa

conforme alle norme vigenti posta in zona accessibile. Se

sprovvista di spina (collegamento diretto alla rete), o la spina

non è posta in zona accessibile, applicare un interruttore

bipolare a norma che assicuri la disconnessione completa

della rete nelle condizioni della categoria di sovratensione

III, conformemente alle regole di installazione.

Attenzione! Controllare sempre che il cavo di rete sia stato

montato correttamente, prima di ricollegare il circuito della

cappa all’alimentazione di rete e di vericarne il corretto

Scarico dell’aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con

diametro equivalente all’uscita d’aria (angia di raccordo).

L’utilizzo di tubi e fori di scarico a parete con diametro

inferiore determinerà una diminuzione delle performance

di aspirazione ed un sensibile aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.

! Usare un condotto con minor numero di curve possibile

! Evitare cambiamenti drastici di sezione del condotto.

! Usare un condotto con l’interno più liscio possibile.

! Il materiale del condotto deve essere approvato

! Non collegare la cappa a condotti di scarico dei fumi

prodotti da combustioni (caldaie, caminetti, stufe, ecc.).

! Per lo scarico dell’aria da evacuare rispettare le prescrizioni

delle autorità competenti. Inoltre l’aria da scaricare non deve

essere eliminata attraverso una cavità del muro a meno

tale che questa cavità non sia destinata a questo scopo.

! Attrezzare il locale con delle prese d’aria per evitare che

la cappa crei un pressione negativa nella stanza (che non

deve superare i 0,04 mbar).

! L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Filtrante o Aspirante ?

! La vostra cappa è pronta per essere utilizzata in versione

Per utilizzare la cappa in versione ltrante va installato

l’apposito KIT ACCESSORIO.

Nota: Se fornito a corredo, in alcuni casi, il sistema di

ltraggio aggiuntivo a base di carboni attivi potrebbe essere

già installato sulla cappa.

Le informazioni per la trasformazione della cappa da

versione aspirante a versione ltrante sono contenute in

questo manuale (vedi “Versione ltrante”).

La cappa depura l’aria e la espelle all’esterno attraverso un

condotto di scarico (diametro 150mm) ssato alla angia

di raccordo. Il diametro del tubo di scarico deve essere

equivalente al diametro dell’anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va

Nella parte orizzontale, il tubo deve avere una leggera

inclinazione verso l’alto (10° circa) in modo da poter

trasportare l’aria verso l’esterno più facilmente. Se la cappa

è provvista di ltri carbone, questi devono essere tolti.

La cappa depura l’aria e la re-immette pulita nella stanza. Per

utilizzare la cappa in questa versione è necessario installare

un sistema di ltraggio aggiuntivo a base di carboni attivi.

Per questa versione è necessario deettore aria, riduzione

e ltro/i carbone. Il tubo superiore deve avere le asole di

evacuazione aria posizionate nella parte alta.

Dati Tecnici ModelloAltezza (cm) Larghezza (cm) Profondità (cm) Ø del tubo di scarico (cm)GLASS 60cm 61-82 59.8 50 15/12GLASS 90cm 61-82 89.9 50 15/12Sigla ModelloLampada (V) Assorbimento Lampada (W)Assorbimento Totale (W)IHF 6.5 A M IXIHF 9.5 A M IXIHF 6.5F A M IXIHC 9.5F A M IXIHC 9.5 A M IXIHC 6.5F A M IXAlogena 2 x 40 150Potenza Tensione Attacco Dimensioni Alogena 25 W 2 x 25 W 230 V G9 L40xØ14

Alogena 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Gruppo di Rischio 1 secondo norma EN 62471 Le cappe sono conformi alle seguenti Direttive EC:

• “Low voltage” Directive 2006/95/EC (12-12-2006)

• “EMC” Directive 2004/108/EC (15-12-2004)

* Presente solo in alcuni modelliIT

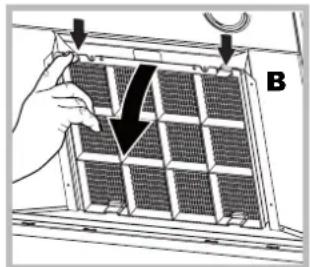

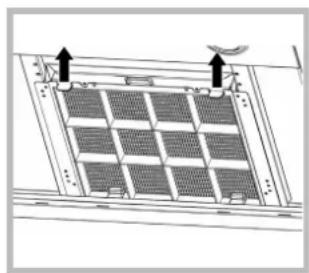

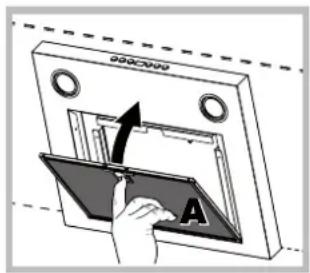

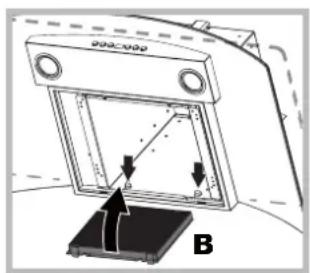

Comandi GLASS Modelli con pulsantiera meccanica IHF 6.5 A M IX - IHF 9.5 A M IXIHF 6.5F A M IX - IHC 9.5F A M IXIHC 9.5 A M IX - IHC 6.5F A M IX T1 T2 T3 T4 T5 T1 Reset motorePremendo il pulsante durante il funzionamento la cappa passa in stato OFF.T2 Velocità 1Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.T3 Velocità 2Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.T4 Velocità 3Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.T5 ON/OFF luci Manutenzione e cura Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.Prima pulizia• Togliere le pellicole protettive• Eliminare le impurità con una spugna umida e poco sapone neutro• Risciacquare con un panno umido• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metalloPulizia periodicaLa cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei ltri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida.Evitare l’uso di prodotti abrasivi o corrosivi.Attenzione: L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei ltri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze.Manutenzione dei ltri antigrasso (A) A Il ltro antigrasso trattiene le particelle di grasso derivanti dalla cottura; esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.Per smontare il ltro grassi tirare la maniglia di sgancio a molla. Con il lavaggio in lavastoviglie il ltro antigrasso metallico potrebbe scolorirsi, ma le sue performance di ltraggio non variano.Manutenzione del ltro al carbone (B)Il ltro carbone trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del ltro carbone si verica dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del ltro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni venti mesi. Questo ltro NON può essere lavato o rigenerato B Smontaggio: Rimuovere il ltro a carboni attivi premendo le due leve anteriori che lo ssano alla cappa. B Montaggio: Agganciare il ltro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.36

IT Sostituzione delle lampade LED

La cappa è dotata di un sistema di illuminazione basato

sulla tecnologia LED. I Led garantiscono una illuminazione

ottimale, una durata maggiore e un minore consumo rispetto

alla lampade tradizionali. Per la sostituzione rivolgersi al

servizio assistenza.

Se il cavo di alimentazione è danneggiato esso può essere

sostituito dal costruttore o dal suo servizio assistenza

tecnica in modo da prevenire ogni rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure

chiamando al numero 199.199.199*

SMALTIMENTO Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2012/19/EC, Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l’utente contribuisce a prevenire le

potenziali conseguenze negative per l’ambiente e la salute.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve

essere trattato come riuto domestico ma deve essere

consegnato presso l’idoneo punto di raccolta per il

riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento

dei riuti. Per ulteriori informazioni sul trattamento, recupero

e riciclaggio di questo prodotto, contattare l’idoneo ufcio

locale, il servizio di raccolta dei riuti domestici o il negozio

presso il quale il prodotto è stato acquistato

Se qualcosa non sembra funzionare, prima di chiamare il

Servizio Assistenza effettuare i seguenti semplici controlli:

Se la cappa non funziona:

• non c’è interruzione di corrente.

• è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

• La velocità motore selezionata è sufficiente per la

quantità di fumo e di vapori liberata.

• La cucina è sufcientemente areata per permettere una

• Il ltro carbone non è consumato (cappa in versione

Se la cappa si è spenta nel corso del normale

• non c’è interruzione di corrente.

• il dispositivo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di

rivolgersi al servizio Assistenza, scollegare per almeno 5

sec. l’apparecchio dall’alimentazione elettrica estraendo la

spina e collegarlo nuovamente. Nel caso in cui l’anomalia

di funzionamento dovesse perdurare, rivolgersi al servizio

* Presente solo in alcuni modelli

Sostituzione delle lampade

Disinserire l’apparecchio dalla rete elettrica e rimuovere i

Attenzione! Prima di toccare le lampade sincerarsi che

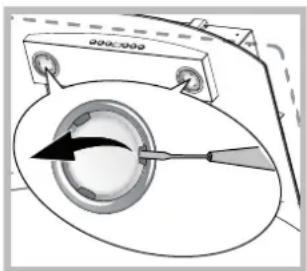

1. Estrarre la protezione

piccolo giravite a taglio o

2. Sostituire la lampada

danneggiata. Utilizzare

solo lampade con le stesse

caratteristiche di quelle

danneggiate (per maggiori

dettagli vedere i dati tecnici

riportati nel seguente libretto).

3. Richiudere la protezione (ssaggio a scatto).GB

de punta plana o una
